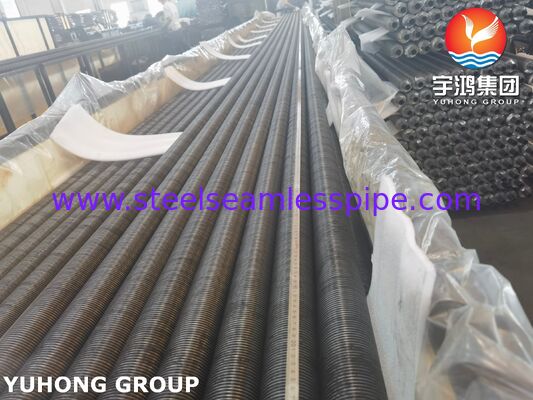

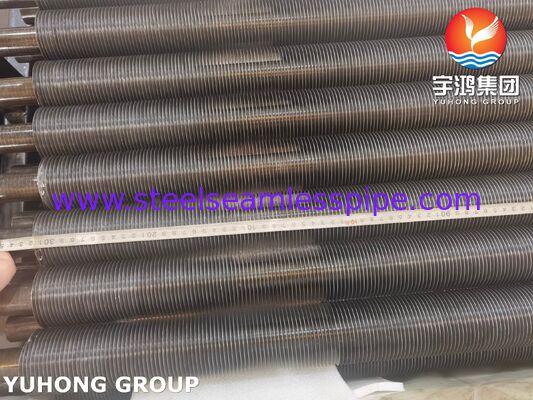

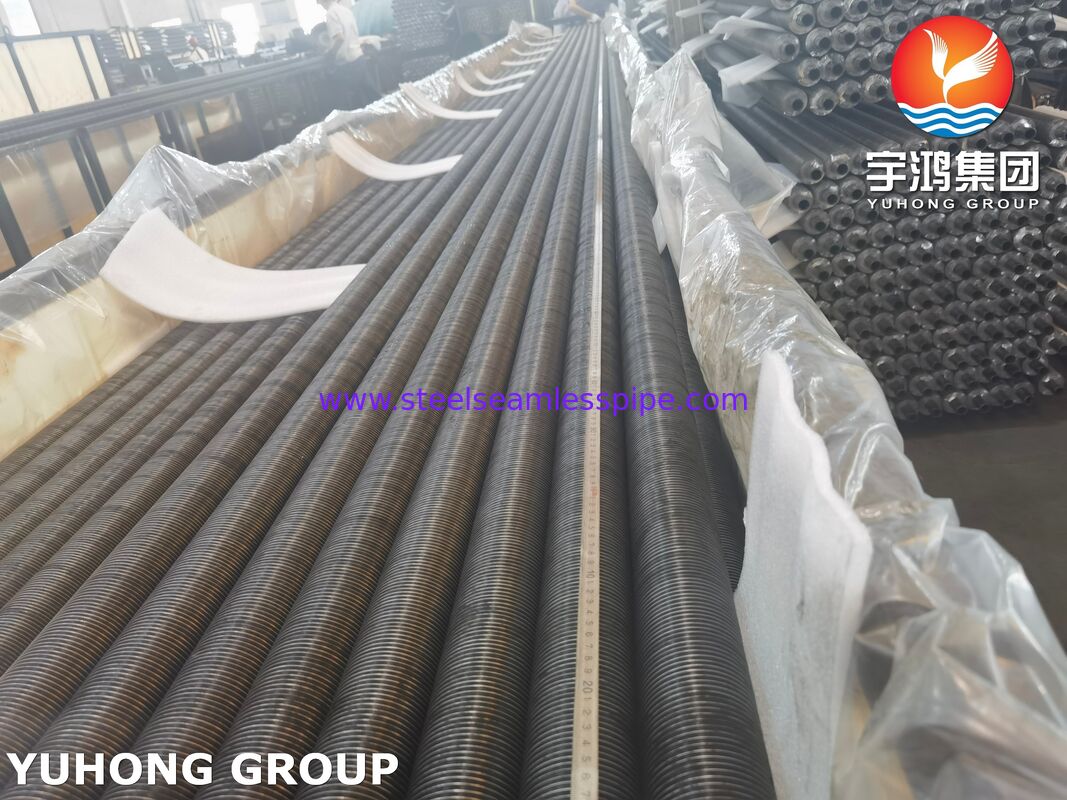

Hava Soğutmalı Kondenserler (ACC) için Gömülü Kanatlı Borular – ASME SA179

Ürün Genel Bakışı

Hava Soğutmalı Kondenserler (ACC) için Gömülü Kanatlı Borular hava soğutmalı kondenser sistemlerinde hava tarafı ısı transfer performansını iyileştirmek için tasarlanmış ısı transfer borularıdır. dikişsiz ASME SA179 düşük karbonlu çelik ana boru ve gömülü helisel kanatlı bir yapı ile üretilen bu borular, boru duvarı ve kanat arasındaki güvenilir bir termal yolu korurken harici büyük bir ısı transfer yüzeyi sağlar.

ASME SA179, ASTM A179'un ASME kodlu karşılığıdır ve ısı değiştiriciler, kondenserler ve benzeri ısı transfer ekipmanları için tasarlanmış dikişsiz, soğuk çekilmiş, düşük karbonlu çelik boruları kapsar. Spesifikasyon, boru dış çaplarını 1/8 ila 3 inç (3,2–76,2 mm).

ACC uygulamaları için, kanat, boru yüzeyindeki hassas bir şekilde oluşturulmuş helisel bir yuvaya mekanik olarak gömülür. Yuva ana boruda oluşturulur, kanat şeridi yuvaya yerleştirilir ve boru daha sonra kanadı sabitlemek için yuvarlanır. Bu yapı, kararlı bir kanat-boru bağlantısı oluşturur ve çıplak bir borudan önemli ölçüde daha büyük harici yüzey alanı sağlar.

SA179 gömülü kanatlı borularımız, boru çapı, et kalınlığı, kanat malzemesi, kanat yüksekliği, kanat adımı, kanat kalınlığı, boru uzunluğu, kanat yoğunluğu ve yüzey işlemi.

ACC Sistemlerinde Neden Gömülü Kanatlı Borular Kullanılır?

Hava soğutmalı kondenserler, büyük miktarda soğutma suyu gerektirmeden buhar veya proses buharından ısıyı atmosfer havasına atar. Hava, sudan önemli ölçüde daha düşük bir ısı transfer katsayısına sahip olduğundan, hava tarafı yüzey alanı özellikle önemlidir.

Gömülü kanatlı borular, ısı değişimi için mevcut olan harici yüzey alanını artırarak bu sınırlamayı giderir.

Ana avantajları şunlardır:

• Artırılmış hava tarafı ısı transfer alanı
• Boru duvarından çevreleyen havaya verimli ısı transferi
• Kanat ve boru arasında güvenilir mekanik bağlantı
• Çalışma sırasında kanat gevşemesine karşı iyi direnç
• Büyük hava soğutmalı kondenser montajları için uygun
• Kondensat veya akışkan akışı için pürüzsüz iç boru boşluğu
• Kanatlı paket montajı için tutarlı boru boyutları
• Endüstriyel güç ve proses soğutma uygulamaları için uygun
• Farklı hava tarafı tasarım gereksinimlerine uyarlanabilir
• Düşük karbonlu çelik boru malzemesinin uygun maliyetli kullanımı

ACC tasarımcıları için, kanat geometrisi hava hızına, basınç düşüşüne, ortam sıcaklığına, ısı yüküne, paket konfigürasyonuna ve izin verilen fan gücüne göre optimize edilebilir.

Gömülü Kanatlı Boru Yapısı

Tipik bir gömülü kanatlı boru şunlardan oluşur:

1. Ana Boru
Dikişsiz, soğuk çekilmiş ASME SA179 düşük karbonlu çelik boru.

2. Helisel Yuva
Borunun dış yüzeyi etrafında sürekli bir yuva mekanik olarak oluşturulur.

3. Kanat Şeridi
Metal bir kanat şeridi – yaygın olarak alüminyum veya uygulamaya göre seçilmiş başka bir malzeme – yuvaya yerleştirilir.

4. Mekanik Gömme
Borunun malzemesi, kanadı yuvaya sıkıca kilitlemek için kanat yerleştirildikten sonra yuvarlanır.

5. Bitmiş Kanatlı Boru
Sonuç montaj, boru ve kanat arasında sürekli bir metalik ısı transfer yolu korurken büyütülmüş harici ısı transfer yüzeyi sağlar.

Gömülü kanatlı konfigürasyon, kanadın sürekli hava akışı, titreşim, termal döngü ve tekrarlanan çalışma koşulları altında mekanik olarak stabil kalması gereken yerlerde özellikle kullanışlıdır.

Tipik Spesifikasyonlar

Not:Yukarıdaki kanat boyutları, SA179'da zorunlu değerler yerine yaygın mühendislik aralıklarını temsil eder. Nihai boru ve kanat geometrisi, ACC termal ve mekanik tasarımından elde edilmelidir.

ASTM A179, tam gömülü kanatlı geometriyi değil, ana boruyu belirtir. Bu nedenle, kanat yüksekliği, adımı, kalınlığı, gömme derinliği ve kanat malzemesi normalde alıcının mühendislik spesifikasyonu veya kanatlı boru üreticisinin tasarımı tarafından belirlenir. ASTM, A179'u ısı değiştiriciler ve kondenserler için dikişsiz soğuk çekilmiş düşük karbonlu çelik boru spesifikasyonu olarak tanımlar.

ASME SA179 Ana Boru Malzemesi

ASME SA179, dikişsiz soğuk çekilmiş düşük karbonlu çelik ısı değiştirici ve kondenser boruları için tasarlanmıştır. Boru, dikişsiz işlem ve ardından soğuk çekme ile üretilir ve son soğuk çekme işleminden sonra ısıl işlem uygulanır.

Düşük karbonlu bileşim, boru yüzeyi yuvalandığında ve kanatla mekanik olarak monte edildiğinde önemli olan iyi süneklik ve şekillendirme özellikleri sağlar.

Kimyasal Bileşim

Bu sınırlar, A179/A179M malzeme gereksinimlerine karşılık gelir; SA179, kod uygulamaları için ilgili ASME tanımıdır.

Mekanik Özellikler

SA179/A179 ana boruları için tipik minimum mekanik gereksinimler şunlardır:

Göreceli olarak yüksek uzama gereksinimi, soğuk çekme ve ardından kanatlı boru imalatı sırasında mekanik işlem gören bir boru için kullanışlıdır.

Üretim Süreci

SA179 gömülü kanatlı borularımız için tipik üretim dizisi şunları içerir:

1. Dikişsiz Boru Üretimi

SA179 dikişsiz düşük karbonlu çelik boru, ilgili malzeme spesifikasyonuna uygun olarak üretilir ve tedarik edilir.

2. Soğuk Çekme ve Isıl İşlem

Ana boru, gerekli boyutları ve yüzey durumunu elde etmek için soğuk çekilir. A179, son soğuk çekme geçişinden sonra ısıl işlem gerektirir.

3. Boru Muayenesi

Ana borular, boyutsal doğruluk, yüzey durumu, malzeme tanımlaması ve ilgili mekanik gereksinimler için incelenir.

4. Helisel Yuvalama

Borunun dış çapı üzerinde kontrollü bir helisel yuva oluşturulur.

5. Kanat Yerleştirme

Kanat şeridi helisel yuvanın içine doğru bir şekilde konumlandırılır.

6. Kanat Gömme

Mekanik yuvarlama, boru malzemesini kanat kökünün etrafına zorlayarak kanadı yuvaya sabitler.

7. Kanat Geometrisi Kontrolü

Kanat yüksekliği, adımı, kalınlığı, gömme durumu ve genel çap, onaylanmış çizime göre kontrol edilir.

8. Son Muayene

Bitmiş borular, boyutsal doğruluk, kanat bağlantısı, yüzey durumu, düzlük ve diğer projeye özel gereksinimler için incelenir.

Muayene ve Test

Kalite kontrol, hem malzeme spesifikasyonunun gerektirdiği ana boru testlerini hem de bitmiş kanatlı borunun ek muayenesini içerebilir.

1. Kimyasal Analiz

Belirtilen SA179 kimyasına uyumu doğrulamak için ısı analizi ve sipariş üzerine gerekiyorsa ürün analizi yapılır.

A179, sipariş üzerine talep edildiğinde, boru miktarına veya ısı tanımlamasına dayalı numune alma hükümleri dahil olmak üzere ürün analizi sağlar.

2. Çekme Testi

Çekme testi şunları doğrular:

• Çekme mukavemeti
• Akma mukavemeti
• Uzama

Sonuçlar, belirtilen SA179 mekanik gereksinimleriyle karşılaştırılır.

3. Sertlik Testi

Ana borunun belirtilen sertlik aralığında kaldığını doğrulamak için Rockwell sertlik testi yapılabilir.

4. Düzleştirme Testi

Düzleştirme testi, borunun sünekliğini ve kabul edilemez çatlama olmadan deformasyona dayanma yeteneğini değerlendirir. A179, belirtilen mekanik testleri arasında düzleştirme testini içerir.

5. Genişletme Testi

Genişletme testi, kontrollü genleşme sırasında boru sünekliğini ve çatlamaya karşı direncini değerlendirir.

6. Flanş Testi

Genişletme testine alternatif olarak belirtildiğinde, flanş testi ilgili gereksinimlere göre yapılabilir.

7. Hidrostatik Test

Hidrostatik test, basınç bütünlüğünü doğrulamak ve boru duvarından sızıntıyı tespit etmek için kullanılır.

8. Tahribatsız Muayene

Sipariş spesifikasyonuna bağlı olarak, girdap akımı testi veya diğer uygun NDT gibi tahribatsız muayene dahil edilebilir.

ASTM A179 ve ilgili genel gereksinimleri, sertlik, düzleştirme, genişletme, flanş ve hidrostatik testler gibi testlere atıfta bulunur; A450/A450 ayrıca tahribatsız testler için hükümler içerir.

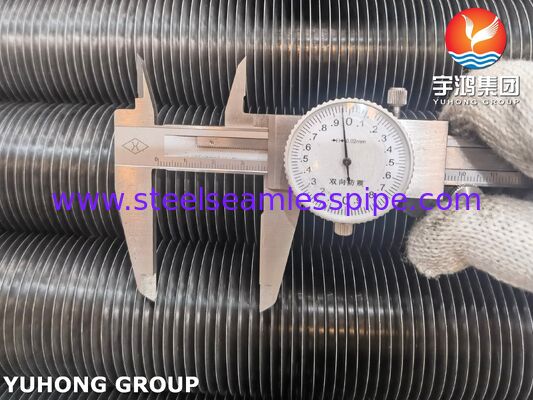

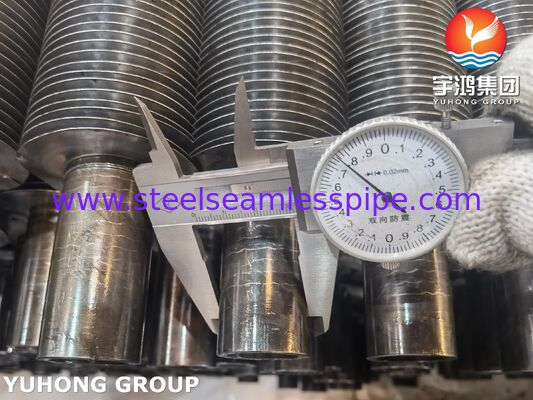

9. Boyutsal Muayene

Bitmiş gömülü kanatlı borular şunlar için incelenebilir:

• Boru Dış Çapı
• Boru et kalınlığı
• Genel kanat çapı
• Kanat yüksekliği
• Kanat adımı
• Kanat kalınlığı
• Kanat gömme derinliği
• Boru uzunluğu
• Düzlük
• Kanat-boru bağlantısı

10. Görsel Muayene

Bitmiş ürün şunlar için görsel olarak incelenir:

• Hasarlı kanatlar
• Gevşek veya kalkmış kanatlar
• Düzensiz kanat adımı
• Aşırı yüzey kusurları
• Yuva kusurları
• Uç hasarı
• Korozyon veya kirlenme

A179 spesifikasyonu ayrıca bitmiş ana boruların ölçekten arındırılmasını gerektirir, ancak hafif oksidasyon ölçek olarak kabul edilmez.

Hava Soğutmalı Kondenserler İçin Avantajlar

Gelişmiş Hava Tarafı Isı Transferi

Kanat, soğutma havasına mevcut olan harici ısı transfer yüzeyini büyük ölçüde artırır.

Güçlü Kanat Bağlantısı

Gömülü yapı, kanadı boruya mekanik olarak kilitler, termal döngü ve titreşim sırasında teması korumaya yardımcı olur.

Büyük ACC Paketleri İçin Uygun

Konfigürasyon uzun boru uzunluklarında üretilebilir ve büyük kondenser montajları için özelleştirilebilir.

İyi Boru Tarafı Akış Özellikleri

Dikişsiz SA179 ana boru, kondenser servisi için uygun pürüzsüz bir iç geçiş sağlar.

Esnek Kanat Tasarımı

Kanat yüksekliği, adımı ve malzemesi, termal tasarıma ve izin verilen hava tarafı basınç düşüşüne göre ayarlanabilir.

Ekonomik Düşük Karbonlu Çelik Ana

SA179, kondenser ve ısı değiştirici boru uygulamaları için pratik bir düşük karbonlu çelik seçeneği sunar.

Uygulamalar

ASME SA179 gömülü kanatlı borular aşağıdakiler dahil olmak üzere çeşitli hava soğutmalı ısı transfer sistemleri için uygundur:

• Hava Soğutmalı Kondenserler (ACC)
• Enerji santrali ACC sistemleri
• Buhar türbini egzoz yoğuşma sistemleri
• Endüstriyel hava soğutmalı kondenserler
• Proses hava soğutucuları
• Hava soğutmalı ısı değiştiriciler
• Atık ısı soğutma sistemleri
• Petrokimya proses soğutma
• Rafineri soğutma sistemleri
• Büyük cebri çekişli ve emişli hava soğutmalı üniteler

Enerji üretim ACC sistemleri için, kanatlı boru normalde büyük boru paketlerine monte edilir. Sıcak egzoz buharı veya kondensat tarafı akışkanı, ısıyı boru duvarından kanada aktarırken, fanlar atmosfer havasını harici kanat yüzeyinden zorlar veya çeker.

Özel Üretim

Müşteri çizimleri, termal hesaplamalar veya proje spesifikasyonlarına göre gömülü kanatlı borular üretebiliriz.

Tipik özelleştirilebilir parametreler şunları içerir:

• Ana boru malzemesi
• Boru dış çapı
• Boru et kalınlığı
• Boru uzunluğu
• Kanat malzemesi
• Kanat yüksekliği
• Kanat kalınlığı
• Kanat adımı
• Kanat yoğunluğu
• Kanat yönü
• Gömme derinliği
• Genel kanat çapı
• Boru ucu konfigürasyonu
• Yüzey işlemi
• Paketleme gereksinimleri
• Muayene ve dokümantasyon gereksinimleri

Muayene dokümantasyonu, malzeme sertifikaları, boyutsal muayene kayıtları, mekanik test sonuçları ve ilgili NDT/basınç testi kayıtları dahil olmak üzere sipariş üzerine tedarik edilebilir.

Alıcılar İçin Önerilen Ürün Açıklaması

Hava Soğutmalı Kondenserler (ACC) İçin Gömülü Kanatlı Borular, ASME SA179, artırılmış hava tarafı ısı transfer alanı ve güvenilir kanat-boru teması sağlamak için dikişsiz soğuk çekilmiş düşük karbonlu çelik boruları mekanik olarak gömülü helisel kanatlarla birleştirir. Verimli ısı reddi, boyutsal tutarlılık ve dayanıklı kanat bağlantısının gerekli olduğu hava soğutmalı kondenser ve ısı değiştirici uygulamaları için tasarlanmıştır.

SA179 ana borusu, dikişsiz soğuk çekilmiş düşük karbonlu çelik ısı değiştirici ve kondenser boruları için gereksinimleri karşılar, bitmiş kanat geometrisi ise ACC sisteminin termal, mekanik ve kurulum gereksinimlerini karşılayacak şekilde tasarlanabilir.
