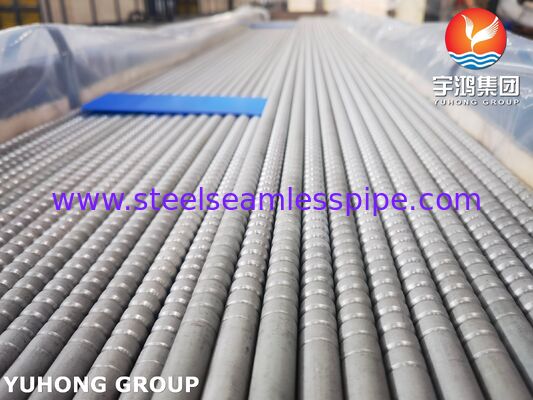

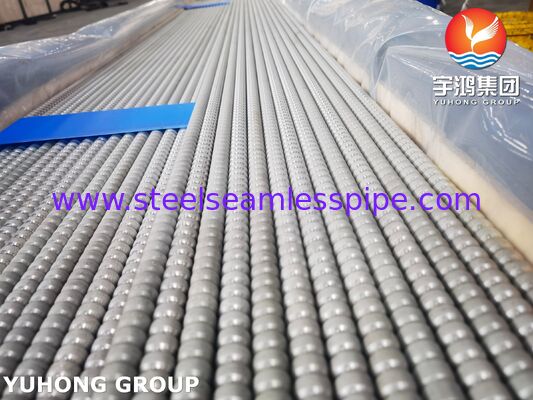

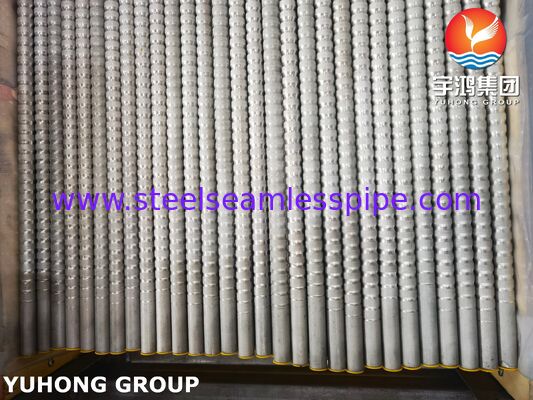

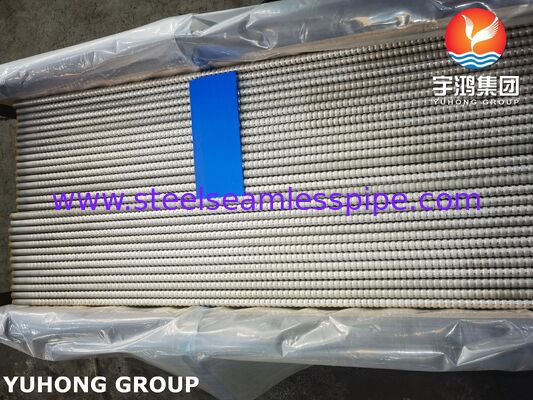

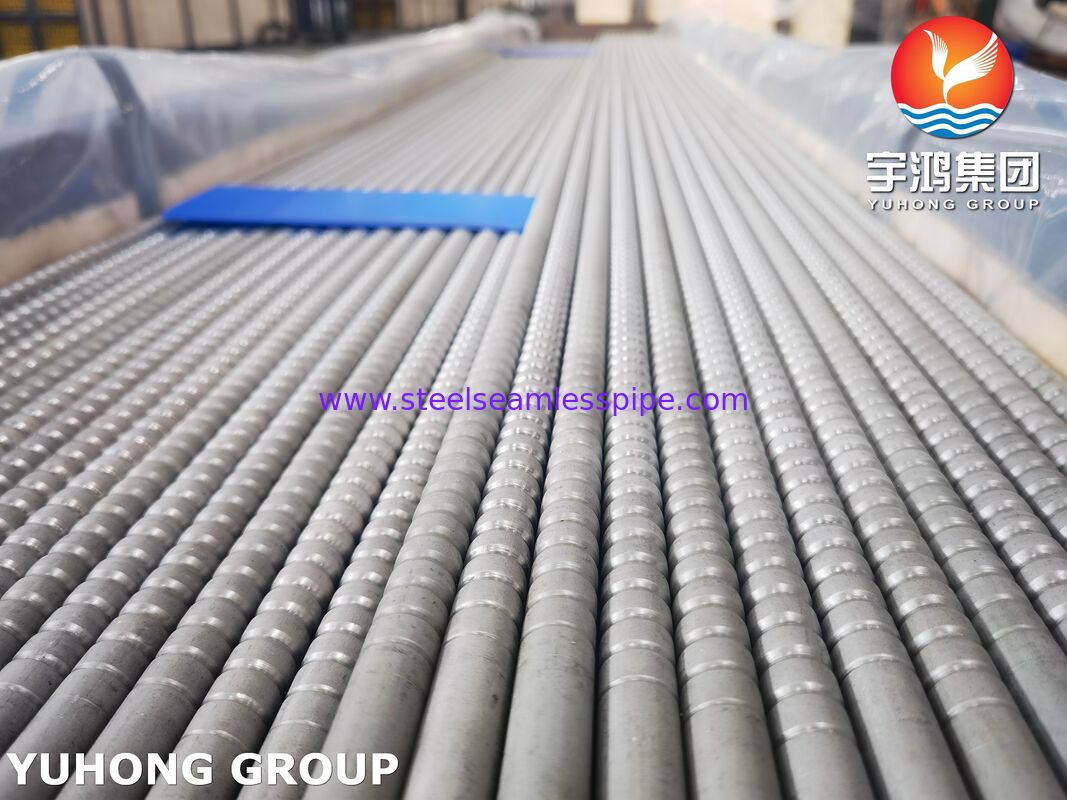

Kondenserler için Oluklu Borular – ASTM A269 TP316L
Ürüne Genel Bakış
ASTM A269 TP316L kondansatörler için oluklu borularözel olarak şekillendirilmiş oluklu boru profili aracılığıyla termal performansı artırmak için tasarlanmış paslanmaz çelik ısı transfer borularıdır. Düşük karbonlu malzemeden üretilmiştirTP316L östenitik paslanmaz çelikBu tüpler, özellikle nem, klorür, proses kimyasalları ve kirli soğutma ortamlarını içeren uygulamalarda, gelişmiş ısı transfer özelliklerini korozyona karşı güçlü dirençle birleştirir.
Olukluluk, geleneksel düz bir tüple karşılaştırıldığında türbülanslı bir akış modeli oluşturur. Bu, boru duvarındaki sıvı karışımını artırabilir, ısı transfer verimliliğini artırabilir ve çalışma koşulları için uygun şekilde tasarlandığında daha kompakt bir ısı eşanjörü veya kondansatör tasarımına olanak sağlayabilir.
TP316L molibden içerir ve düşük karbon içeriğine sahiptir; birçok servis ortamında geleneksel 304L paslanmaz çeliğe kıyasla lokal korozyona karşı daha iyi direnç sağlar. Bu nedenle kalite özellikle aşağıdakiler için uygundur:endüstriyel kondansatörler, kimyasal proses kondansatörleri, deniz soğutma sistemleri, soğutma ekipmanları ve diğer korozyona duyarlı ısı transfer uygulamaları.
ASTM A269/A269M, nominal duvar kalınlığında dikişsiz ve kaynaklı östenitik paslanmaz çelik boruları kapsar ve malzemenin ısıl işlem görmüş durumda sağlanmasını gerektirir. Standart ayrıca mekanik testleri ve tahribatsız elektrik testlerini veya hidrostatik testleri de içerir.
Temel Özellikler
- Malzeme:ASTM A269 TP316L / UNS S31603
- Tüp tipi:Oluklu ısı transfer tüpü
- Üretme:Tasarıma ve spesifikasyona bağlı olarak dikişsiz veya kaynaklı boru
- Isıl işlem:Çözelti tavlanmış / ısıl işlem görmüş
- Mükemmel korozyon direnci
- Standart 304L ile karşılaştırıldığında klorüre bağlı çukurlaşmalara karşı geliştirilmiş direnç
- Geliştirilmiş türbülans ve ısı transfer performansı
- Kondenser ve ısı eşanjörü servisi için uygundur
- İyi kaynaklanabilirlik ve şekillendirilebilirlik
- Özelleştirilmiş oluklu geometriye uygun
- Proje gereksinimlerine göre düz uzunluklarda veya diğer konfigürasyonlarda mevcuttur
Tipik Uygulamalar
ASTM A269 TP316L oluklu borular özellikle aşağıdakiler için uygundur:
1. Endüstriyel Kondansatörler
Bu tüpler, proses buharının dolaylı ısı değişimi yoluyla sıvıya dönüştürülmesi gereken kondansatörlerde kullanılabilir. Olukluluk sıvı türbülansını artırır ve ısı transferinin iyileştirilmesine katkıda bulunabilir.
Tipik uygulamalar şunları içerir:
- Proses kondansatörleri
- Kimyasal kondansatörler
- Petrokimyasal kondansatörler
- Solvent kondansatörleri
- Buhar kondansatörleri
- Ürün kondenserleri
2. Kimyasal ve Petrokimya Isı Eşanjörleri
TP316L, aşındırıcı proses ortamlarına maruz kalan ısı transfer ekipmanları için sıklıkla seçilir. Düşük karbon içeriği ve molibden kombinasyonu, onu birçok kimyasal işleme görevi için uygun hale getirir.
3. Deniz ve Deniz Suyuna İlişkin Soğutma
316L genellikle deniz ortamlarına veya klorür içeren suya maruz kalan soğutma ekipmanları için düşünülür. Bununla birlikte, 316L'nin şiddetli klorür koşullarında lokal korozyona karşı bağışıklığı olmadığından gerçek deniz suyu hizmeti dikkatli bir şekilde değerlendirilmelidir.
4. Soğutma ve HVAC Kondenserleri
Oluklu borular, gelişmiş ısı transferinin ve kompakt ekipmanın istendiği soğutma ve endüstriyel soğutma sistemlerinde kullanılabilir.
5. Yiyecek, İçecek ve İlaç İşleme
Korozyona dayanıklı paslanmaz çelik yapı ve temizlenebilir yüzey, TP316L'yi gerekli yüzey kalitesi ve sıhhi tasarıma bağlı olarak seçilen hijyenik ısı transferi uygulamaları için uygun kılar.
6. Tuzdan Arındırma ve Su Arıtma Ekipmanları
Borular, akışkan kimyasının 316L ile uyumlu olduğu seçilmiş su arıtma ve tuzdan arındırma ısı transferi uygulamaları için düşünülebilir.
Standart Özellikler
| Öğe |
Tipik Şartname |
| Ürün |
Kondenserler için Oluklu Borular |
| Malzeme |
ASTM A269 TP316L |
| BM |
S31603 |
| Tüp Tipi |
Dikişsiz / Kaynaklı |
| Üretim Durumu |
Isıl işlem görmüş |
| Tüp Formu |
Oluklu |
| Dış Çap |
Yaklaşık. 6,35–127 mm |
| Duvar Kalınlığı |
Yaklaşık. 0,5–8,0 mm |
| Standart Uzunluk |
3.000–12.000 mm |
| Yüzey |
Tavlanmış, salamura edilmiş, parlak tavlanmış veya özelleştirilmiş |
| Bitiş Durumu |
Düz uç / kesme ucu / özelleştirilmiş |
| Denetleme |
Boyutsal, görsel, kimyasal, mekanik ve NDT |
| Sertifikasyon |
EN 10204 3.1 / 3.2 istek üzerine mevcuttur |
ASTM spesifikasyonu genellikle nominal duvar kalınlıkları yaklaşık olarak0,020 inç (0,51 mm) ve üzeri, ticari olarak tedarik edilen gerçek boyutlar ise üretim kapasitesi ve satın alma gereksinimlerine göre değişiklik gösterebilir.
Tipik Boru Boyutları
Ortak kondansatör borusu boyutları şunları içerebilir:
- 9,52 × 0,5 mm
- 12,7 × 0,6 mm
- 15,88 × 0,8 mm
- 19,05 × 1,0 mm
- 25,4 × 1,2 mm
- 31,75 × 1,5 mm
- 38,1 × 1,5–2,0 mm
- 50,8 × 1,5–2,5 mm
- 63,5 × 2,0–3,0 mm
- Kondenser tasarımına göre diğer boyutlar
Önemli:Bunlar zorunlu ASTM A269 boyutlarından ziyade tipik üretim aralıklarıdır. Nihai dış çap, duvar kalınlığı, oluk aralığı, oluk derinliği, uzunluğu ve toleransları müşterinin ısı eşanjörü çizimine veya satın alma spesifikasyonuna göre onaylanmalıdır.
Oluklu Tasarım
Oluklu profil, gerekli ısı transfer görevine ve basınç düşüşüne göre tasarlanmıştır.
Tipik tasarım parametreleri şunları içerir:
- Oluklu adım
- Oluk derinliği
- Borunun dış çapı
- Boru duvar kalınlığı
- Oluklu uzunluk
- İç akış alanı
- Harici ısı transfer alanı
- Boru tarafı basınç düşüşü
Kıvrım, ikincil akışı ve daha fazla sıvı karışımını üretebilir, bu da düz bir tüple karşılaştırıldığında ısı transfer katsayısını potansiyel olarak artırır. Bu nedenle nihai tasarım dengede olmalıdırısı transferinin arttırılması, basınç düşüşü, kirlenme özellikleri, mekanik mukavemet ve üretilebilirlik.
Kondansatör projeleri için oluklu geometriyi aşağıdakilere göre özelleştirebiliriz:
- Isı yükü
- Yoğunlaşma ortamı
- Soğutma suyu sıcaklığı
- Tasarım baskısı
- Tasarım sıcaklığı
- Akış hızı
- İzin verilen basınç düşüşü
- Kirlenme faktörü
- Tüp-levha düzenlemesi
ASTM A269 TP316L Kimyasal Bileşimi
ASTM A269 TP316L için tipik kimyasal gereksinimler şunlardır:
| Öğe |
Gereksinim, ağırlıkça % |
| Karbon (C) |
≤ 0,035 |
| Manganez (Mn) |
≤ 2,00 |
| Silikon (Si) |
≤ 1,00 |
| Fosfor (P) |
≤ 0,045 |
| Kükürt (S) |
≤ 0,030 |
| Krom (Cr) |
16.0–18.0 |
| Nikel (Ni) |
10.0–15.0 |
| Molibden (Mo) |
2.0–3.0 |
| Demir (Fe) |
Denge |
Bu sınırlar ASTM A269 TP316L kalite gereksinimleriyle tutarlıdır. Çok sayıda çekme geçişi gerektiren küçük çaplı veya hafif duvarlı borular için ASTM A269, özel bir karbon hükmü içerir.
%2–3 molibden içeriğiTP316L'nin önemli bir özelliğidir çünkü klorür içeren birçok ortamda lokal korozyona karşı direnci artırır.
Mekanik Özellikler
ASTM A269 TP316L boru sistemi için tipik minimum mekanik gereksinimler şunları içerir:
| Mülk |
Minimum / Maksimum Gereksinim |
| Çekme Dayanımı |
≥ 485 MPa |
| Verim Gücü, %0,2 Dengeleme |
≥ 170 MPa |
| Uzama |
≥ %35 |
| Sertlik |
≤ 90 HRB / yaklaşık 192 HBW |
Düşük karbonlu TP316L kalitesi, 316 paslanmaz çelik ailesinden beklenen korozyon direncini korurken iyi süneklik ve şekillendirme özellikleri sağlar.
Üretim Süreci
Oluklu TP316L kondenser tüpleri için tipik üretim rotamız şunları içerir:
Hammadde Seçimi → Boru Şekillendirme → Kaynak/Dikişsiz İşleme → Isıl İşlem → Yüzey İşlem → Oluklu Şekillendirme → Boyutlandırma → Kesme → Muayene → Temizleme → Paketleme
Kaynaklı borular için, boru daha sonraki şekillendirme ve oluk açma işlemlerine tabi tutulmadan önce kaynak dikişi dikkatli bir şekilde kontrol edilir.
Kıvrım işlemi tutarlılığı sağlamak için kontrol edilir:
- Oluklu adım
- Oluk derinliği
- Tüp çapı
- Duvar bütünlüğü
- Doğruluk
- Yüzey kalitesi
Paslanmaz çelik borunun gerekli metalurjik durumunu ve korozyon direncini elde etmek için çözelti ısıl işlemi kullanılır.
Test ve Muayene
Kalite kontrolü ASTM A269'a ve geçerli satın alma spesifikasyonuna göre gerçekleştirilir.
1. Kimyasal Analiz
Pozitif malzeme tanımlama ve kimyasal analiz, aşağıdakiler dahil olmak üzere TP316L bileşimini doğrular:
Sevkiyatla birlikte bir değirmen test sertifikası da sağlanabilir.
2. Çekme Testi
Çekme testi şunları doğrular:
- Çekme mukavemeti
- Verim gücü
- Uzama
Mekanik gereklilikler geçerli ASTM A269 kalite gerekliliklerine göre kontrol edilir.
3. Sertlik Testi
Sertlik testi, bitmiş tüpün belirtilen sertlik sınırında kaldığını doğrular.
4. Hidrostatik Test
Basınç bütünlüğünü doğrulamak ve sızıntıyı tespit etmek için hidrostatik test yapılabilir.
ASTM A269, geçerli gereksinimlere ve sipariş koşullarına bağlı olarak her tüpün tahribatsız bir elektrik testine veya hidrostatik teste tabi tutulmasını gerektirir.
5. Girdap Akımı / Elektromanyetik Test
Girdap akımı muayenesi, paslanmaz çelik borulardaki süreksizliklerin tespit edilmesi için tahribatsız bir yöntem olarak kullanılabilir. ASTM E426, östenitik paslanmaz çeliklerden ve benzer alaşımlardan yapılmış dikişsiz ve kaynaklı boru şeklindeki ürünlerin elektromanyetik muayenesi için pratik sağlar.
6. Düzleştirme Testi
Uygulanabilir kaynaklı borular için, boru ve kaynak bütünlüğünü değerlendirmek amacıyla düzleştirme/ters düzleştirme muayenesi kullanılabilir.
7. Genişletme Testi
Uygun olduğu durumlarda, genişletme testi borunun sünekliğini ve şekillendirme kalitesini değerlendirir.
8. Boyutsal Muayene
Her üretim partisi aşağıdakiler açısından kontrol edilebilir:
- Dış çap
- Duvar kalınlığı
- Oluklu adım
- Oluk derinliği
- Uzunluk
- Doğruluk
- Bitiş koşulu
9. Görsel Denetim
Tüp yüzeyi aşağıdakiler açısından incelenir:
- Çatlaklar
- çizikler
- Çukurlar
- Yüzey kusurları
- Oluk hasarı
- Kaynak anormallikleri
10. PMI Denetimi
TP316L malzemesinin ek doğrulanmasını gerektiren projeler için Pozitif Malzeme Tanımlaması sağlanabilir.
Yüzey İşlemi
Mevcut yüzey koşulları şunları içerebilir:
- Tavlanmış ve salamura edilmiş
- Parlak tavlanmış
- Mekanik olarak cilalanmış
- Elektro cilalı
- Özelleştirilmiş yüzey kalitesi
Kondenser ve proses uygulamalarında akışkana, temizleme yöntemine, kirlenme eğilimine ve hijyen gereksinimlerine göre uygun yüzey koşulu seçilmelidir.
ASTM A269 TP316L Oluklu Boruların Avantajları
Gelişmiş Isı Transferi
Oluklu geometri türbülansı ve sıvı karışımını teşvik ederek ısı transfer performansını artırabilir.
Korozyon Direnci
TP316L, birçok aşındırıcı ortama karşı geleneksel 304/304L paslanmaz çeliğe göre daha iyi direnç sağlar.
Düşük Karbon Sınıfı
Düşük karbon içeriği, kaynak veya ısıya maruz kalma sonrasında hassaslaşma ve buna bağlı taneler arası korozyon riskinin azaltılmasına yardımcı olur.
Kompakt Isı Eşanjörü Tasarımı
İyileştirilmiş ısı transferi, potansiyel olarak tasarımcıların daha kompakt bir ısı transfer yüzeyi ile gerekli termal görevi elde etmelerine olanak sağlayabilir.
İyi Şekillendirilebilirlik
TP316L iyi bir süneklik sunarak boru şekillendirme ve oluk açma işlemlerine uygun hale getirir.
Özelleştirilebilir Yapı
Boru boyutları ve oluk parametreleri, kondenser tasarım gereksinimlerine göre üretilebilir.
Neden ASTM A269 TP316L Oluklu Borularımızı Seçmelisiniz?
Oluklu ısı transfer tüpleri üretiyoruz.boyutsal tutarlılık, boru bütünlüğü, korozyon direnci ve güvenilir ısı transfer performansı.
Üretim kapasitemiz özelleştirilmişleri desteklemektedir:
- Tüp çapı
- Duvar kalınlığı
- Oluklu adım
- Oluk derinliği
- Tüp uzunluğu
- Yüzey kalitesi
- Hazırlığı sonlandır
- Test gereksinimleri
- Malzeme sertifikası
Kondansatör üreticileri ve EPC yüklenicileri için müşteri çizimlerine, teknik spesifikasyonlara ve geçerli ASTM gereksinimlerine göre borular üretebiliriz.
Tipik endüstriler:kimyasal işleme, petrokimya, petrol ve gaz, soğutma, HVAC, denizcilik mühendisliği, su arıtma, tuzdan arındırma, gıda işleme, farmasötik işleme ve endüstriyel ısı geri kazanımı.
Ürün Özeti
Kondenserler için Oluklu Borular – ASTM A269 TP316Lbir kombinasyonunu sağlamakgelişmiş ısı transfer özellikleri, korozyon direnci, düşük karbonlu paslanmaz çelik yapı ve özelleştirilebilir oluklu geometri.
Geleneksel düz boruların istenen termal performans, ekipman kompaktlığı ve korozyon direnci dengesini sağlayamadığı kondenser ve ısı eşanjörü uygulamaları için özellikle uygundurlar.
Zorlu uygulamalar için boru boyutları ve oluk geometrisi, yalnızca boru boyutuna göre değil, komple termal ve mekanik tasarıma göre seçilmelidir.
