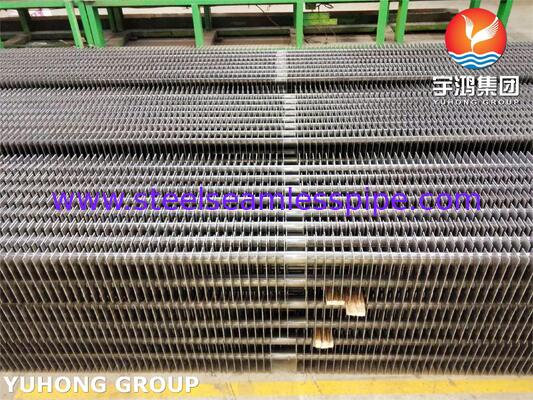

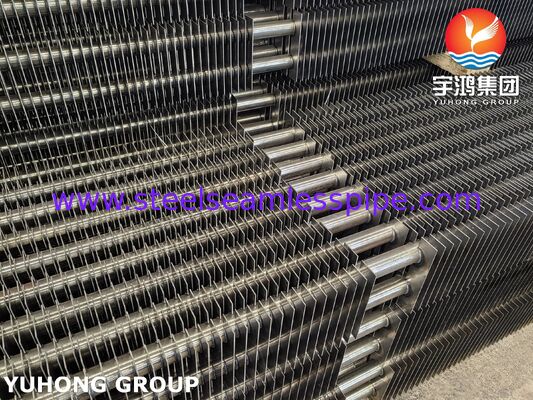

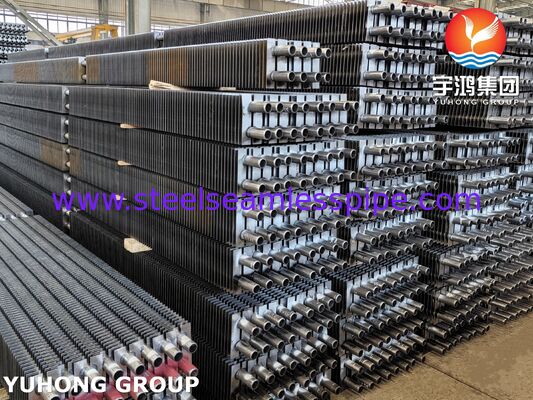

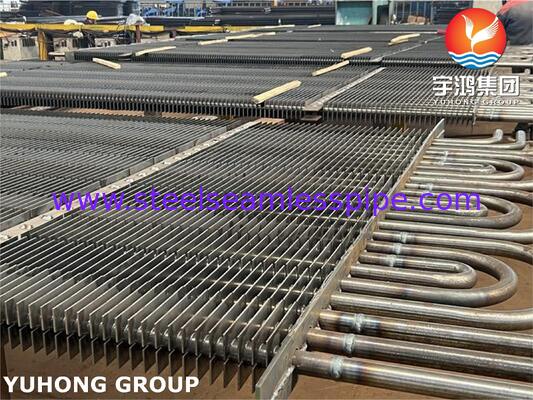

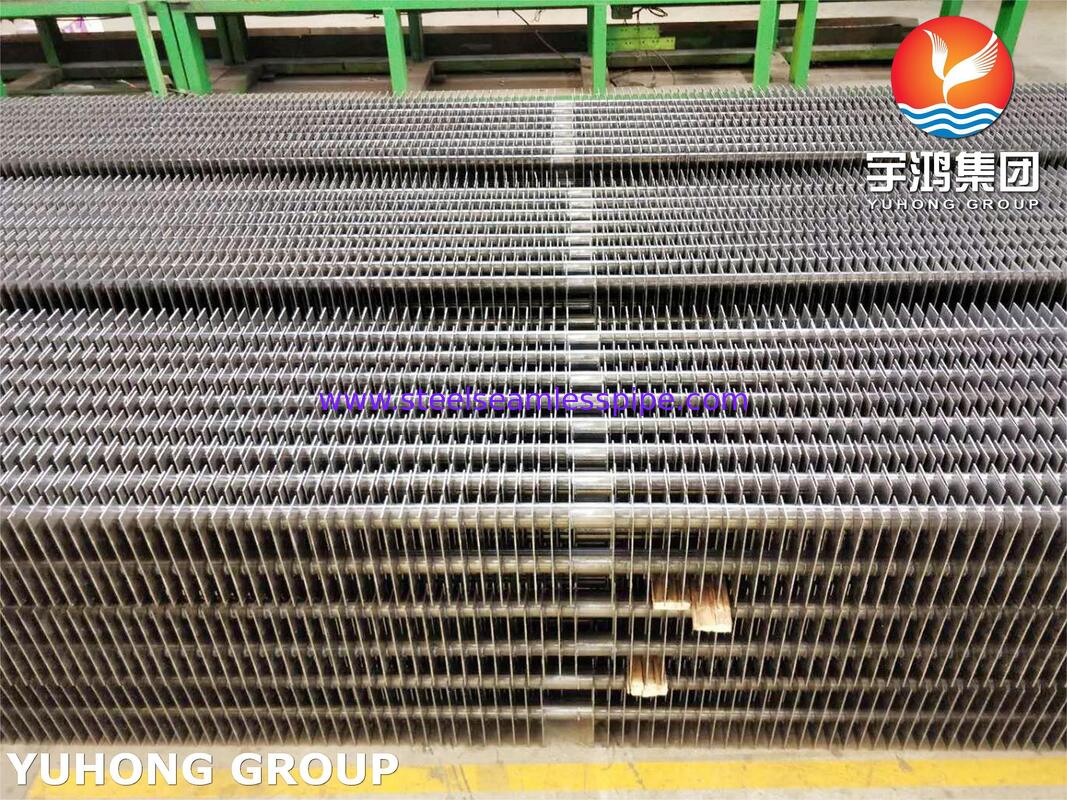

Kızdırıcılar için Yüksek Frekans Kaynaklı Finli Borular – ASTM A192
Ürüne Genel Bakış
Kızdırıcılar için yüksek frekanslı kaynaklı kanatlı borular, endüstriyel kazanlarda, enerji santrallerinde, atık ısı geri kazanım ünitelerinde ve buhar üretim sistemlerinde termal verimliliği artırmak için tasarlanmış, tasarlanmış ısı transfer bileşenleridir. ASTM A192 karbon çeliği taban borusu ve yüksek frekanslı kaynaklı kanatlarla üretilen bu ürünler, etkili ısı transfer yüzey alanını artırarak ekipmanın sıcak baca gazından daha fazla ısı geri kazanmasına ve bunu kazan suyuna veya buhara aktarmasına yardımcı olur.
Yüksek frekans kaynaklı kanatlı borularımız, zorlu termal uygulamalar için verimli ısı değişimi, güvenilir yapı ve esnek yapılandırma seçenekleri sağlamak üzere basınç taşıyan karbon çelik boruyu sıkı bir şekilde tutturulmuş kanatlarla birleştirir. Boru boyutları, kanat geometrisi ve malzeme özellikleri, proje gerekliliklerini ve ekipman tasarım koşullarını karşılayacak şekilde özelleştirilebilir.
Önemli önemli not: ASTM A192/A192M, yüksek basınçlı servis için dikişsiz karbon çeliği kazan ve kızdırıcı borularını kapsar. Standardın kendisi yüksek frekanslı kanatçık kaynağı prosesinin tamamını tanımlamamaktadır, dolayısıyla bitmiş kanatlı boru düzeneği kanatçık malzemesi, kaynak bütünlüğü, boyut toleransları ve muayene için ayrı gereklilikler ile belirtilmelidir.
Temel Ürün Özellikleri
Geliştirilmiş ısı transfer performansı: Kanatlar harici ısı transfer alanını genişleterek baca gazından daha etkili ısı geri kazanımını destekler.
Yüksek frekanslı kaynaklı kanatçık bağlantısı: Kaynak işlemi, nitelikli prosedürlere göre üretildiğinde kanatçık şeridi ile taban borusu arasında sürekli, güvenli bir bağlantı oluşturur.
Karbon çeliği basınç borusu: ASTM A192 malzemesi, tasarım sınırlarına uyulduğunda belirtilen kazan ve kızdırıcı servis koşulları için uygundur.
Özelleştirilebilir kanat geometrisi: Kanat yüksekliği, kalınlığı, eğimi ve konfigürasyonu, ısı transfer performansını, gaz tarafı basınç düşüşünü ve kirlenmeye karşı direnci dengelemek için seçilebilir.
Esnek üretim seçenekleri: Boru uzunluğu, kanatçık kapsamı, uç hazırlığı ve kanatçıksız bölümler kazan düzenine göre uyarlanabilir.
Kalite odaklı üretim: Malzeme izlenebilirliği, boyut denetimi ve uygun kaynak bütünlüğü testi, tutarlı üretim kalitesinin desteklenmesine yardımcı olur.
Tipik Uygulamalar
Endüstriyel kazan kızdırıcıları
Gaz tarafındaki ısı transferini iyileştirmek ve buhar sıcaklığı kontrolünü desteklemek için uygun kazan konfigürasyonlarında kullanılır.
Güç üretimi
Çalışma sıcaklığı, basıncı ve korozyon ortamının seçilen karbon çeliği ile uyumlu olduğu kazan ısı geri kazanım bölümlerinde uygulanır.
Atık ısı geri kazanım sistemleri
Uygun şekilde tasarlanmış ısı geri kazanım ekipmanlarında endüstriyel egzoz gazlarından faydalı termal enerjinin geri kazanılmasına yardımcı olur.
Standart Boyut Aralıkları
Aşağıdakiler yüksek frekans kaynaklı kanatlı borulara yönelik tipik ticari üretim aralıklarıdır. Bunlar, ASTM A192'nin zorunlu kıldığı boyut gereksinimleri değil, gösterge niteliğindedir. Kazan tasarımına, ısı transferi hesaplamalarına ve proje özelliklerine göre nihai boyutlar üzerinde anlaşmaya varılmalıdır.
Parametre |
Tipik aralık |
Taban borusunun dış çapı |
19,05–76,2 mm |
Taban tüpü duvar kalınlığı |
2,0–8,0 mm |
Tüp uzunluğu |
3.000–18.000 mm |
Yüzgeç yüksekliği |
10–25 mm |
Yüzgeç kalınlığı |
0,8–1,5 mm |
Yüzgeç aralığı |
2,5–8,0 mm |
Yüzgeç malzemesi |
Karbon çeliği veya belirtilen başka bir uyumlu malzeme |
Kanat konfigürasyonu |
Sağlam, tırtıklı veya projeye özel profil |
Yüzgeç eki |
Yüksek frekans dirençli kaynak |
Özelleştirme: Üretim kapasitesine bağlı olarak diğer boyutlar da mevcut olabilir. Lütfen sipariş vermeden önce taban boru çapını, duvar kalınlığını, kanat malzemesini, kanat aralığını, kanat yüksekliğini, tüp uzunluğunu ve geçerli kodu onaylayın.
ASTM A192 Kimyasal Bileşimi
ASTM A192/A192M-24, karbon çelik boru için aşağıdaki kimyasal bileşim sınırlarını belirtir.
Öğe |
Bileşim, ağırlıkça % |
Karbon (C) |
0,06–0,18 |
Manganez (Mn) |
0,27–0,63 |
Fosfor (P) |
≤ 0,035 |
Kükürt (S) |
≤ 0,035 |
Silikon (Si) |
≤ 0,25 |
Bu sınırlar otomatik olarak kanatçık şeridine değil, ASTM A192 taban boru malzemesine uygulanır. Kanat malzemesinin kendi belirlediği kalite ve kimyasal bileşim gerekliliklerine uygun olması gerekir.
Mekanik Özellikler
ASTM A192 karbon çeliği kazan boruları için tipik olarak belirlenmiş mekanik gereksinimler aşağıdakileri içerir:
Mülk |
ASTM A192 gerekliliği |
Çekme mukavemeti, minimum |
325 MPa (47 ksi) |
Akma dayanımı, minimum |
180 MPa (26 ksi) |
Uzama 50,8 mm (2 inç), minimum |
%35 |
Brinell sertliği, maksimum, duvar ≥ 5,1 mm |
137 ağır ağır |
Rockwell sertliği, maksimum, duvar < 5,1 mm |
77 HRBW |
Dikişsiz Karbon Çelik Kazan Boruları Standart
+1
Ana borunun mekanik özellikleri, ilgili spesifikasyona ve test koşullarına uygun olarak belirlenir. Bunlar, kaynaklı kanat düzeneğinin tamamının garanti edilen özellikleri olarak yorumlanmamalıdır. Kanat kaynağı ve ısıdan etkilenen bölge, uygun imalat ve muayene kontrollerini gerektirir.
Üretim Süreci
Temel boru hazırlığı: Malzeme tanımlaması, boyutları ve izlenebilirliği de dahil olmak üzere dikişsiz ASTM A192 karbon çeliği boruları tedarik edin ve doğrulayın.
Yüzey hazırlığı: Tutarlı kaynaklamayı desteklemek için boruyu ve kanatçık temas yüzeylerini temizleyin.
Kanat şekillendirme: Belirtilen kanat şeridini hazırlayın ve kalınlığını, yüksekliğini, eğimini ve profilini kontrol edin.
Yüksek frekanslı kaynak: Kontrollü kaynak parametreleriyle nitelikli bir prosedür kullanarak kanatçığı boru boyunca sürekli olarak kaynaklayın.
Boyutsal düzeltme: Kanat hizalamasını, hatve tekdüzeliğini, borunun düzlüğünü ve uç boyutlarını kontrol edin.
Bitirme: Kabul edilemez kaynak çıkıntılarını veya yüzey kusurlarını, kaynaktan veya boru duvarından ödün vermeden onaylı yöntemler kullanarak giderin.
Son inceleme: Bitmiş ürünü, satın alma spesifikasyonuna ve geçerli denetim planına göre doğrulayın.
Muayene ve Test Yöntemleri
Kızdırıcılar için yüksek frekans kaynaklı kanatlı borulara yönelik bir kalite güvence planı şunları içerebilir:
Muayene veya test |
Amaç |
Malzeme sertifikası incelemesi |
Taban tüp kalitesini, ısı numarasını ve kimyasal bileşimi doğrular |
Kimyasal analiz |
Gerektiğinde ASTM A192'ye uygunluğu doğrular |
Çekme testi |
Taban borusunun çekme mukavemetini, akma mukavemetini ve uzamasını kontrol eder |
Sertlik testi |
Geçerli taban borusu sertlik sınırlarının karşılandığını doğrular |
Boyutsal inceleme |
Boru çapını, duvar kalınlığını, kanat yüksekliğini, eğimi, kalınlığı ve uzunluğu ölçer |
Görsel inceleme |
Yüzey kusurlarını, düzensiz kanatçıkları ve görünür kaynak süreksizliklerini tanımlar |
Kaynak bütünlüğü testi |
Nitelikli bir yöntem ve üzerinde anlaşılan kabul kriterlerini kullanarak kanattan boruya bağ bütünlüğünü değerlendirir |
Hidrostatik test |
Uygulanabilir boru spesifikasyonu veya projesinin gerektirdiği yerlerde basınç sınırını test eder |
Tahribatsız muayene |
Kaynak tasarımına, servis koşullarına ve proje koduna göre ek yöntemler belirtilebilir |
Nihai belgeler |
Denetim sonuçlarını, malzeme izlenebilirliğini ve geçerli test sertifikalarını kaydeder |
Kalite notu: ASTM A192, ilgili baskı ve sipariş gereksinimlerine tabi olarak, düzleştirme, genişletme, sertlik ve hidrostatik testler dahil olmak üzere belirli tüp testlerine yönelik gereklilikleri içerir. Yüksek frekanslı kanat kaynağı için kesin muayene ve kabul kriterleri ayrıca tanımlanmalıdır.
Ürün Avantajları
Aynı nominal çaptaki çıplak boruyla karşılaştırıldığında artırılmış etkili ısı transfer alanı.
Termal ve basınç düşüşü hesaplamalarına bağlı olarak ısı eşanjörü boyutunun küçültülmesi veya ısı geri kazanımının iyileştirilmesi potansiyeli.
Kaynak kalitesi uygun şekilde kontrol edildiğinde güvenilir ısı transferi için tasarlanmış mekanik olarak takılan kanatçıklar.
Yeni kazan kurulumları ve yedek ısı transfer demetleri için esnek konfigürasyon.
Kararlaştırılan satın alma gerekliliklerine göre malzeme izlenebilirliği ve muayene belgeleri mevcuttur.
Çalışma sıcaklığı, basınç, oksidasyon ve korozyon koşulları karbon çeliği için uygun olduğunda seçilen kazan ve kızdırıcı uygulamalarıyla uyumluluk.
Sipariş Bilgileri
Kızdırıcılara yönelik yüksek frekanslı kaynaklı kanatlı borulara yönelik fiyat teklifi almak için lütfen şunları belirtin:
Taban boru standardı: ASTM A192/A192M
Taban borusunun dış çapı ve et kalınlığı
Kanat malzemesi ve kanat profili
Kanat yüksekliği, kalınlığı ve eğimi
Tüp uzunluğu ve miktarı
Çalışma sıcaklığı ve basıncı
Geçerli ASME veya diğer proje kodu
Gerekli muayene, test ve dokümantasyon
Teslimat gereksinimleri ve paketleme
