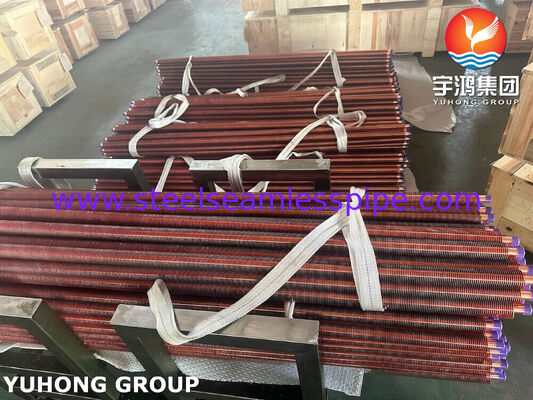

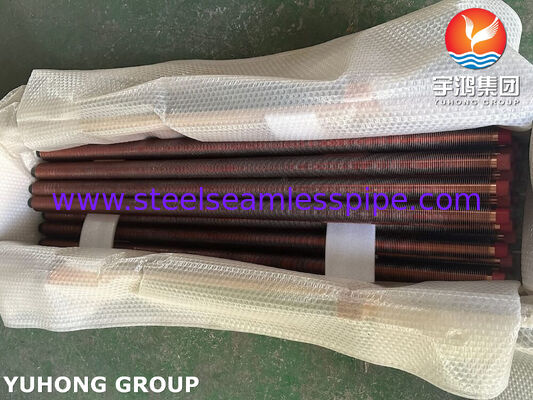

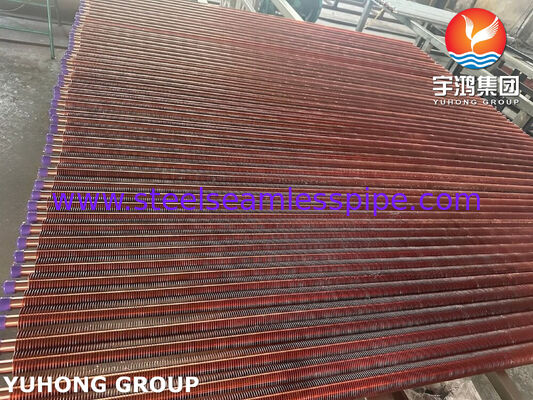

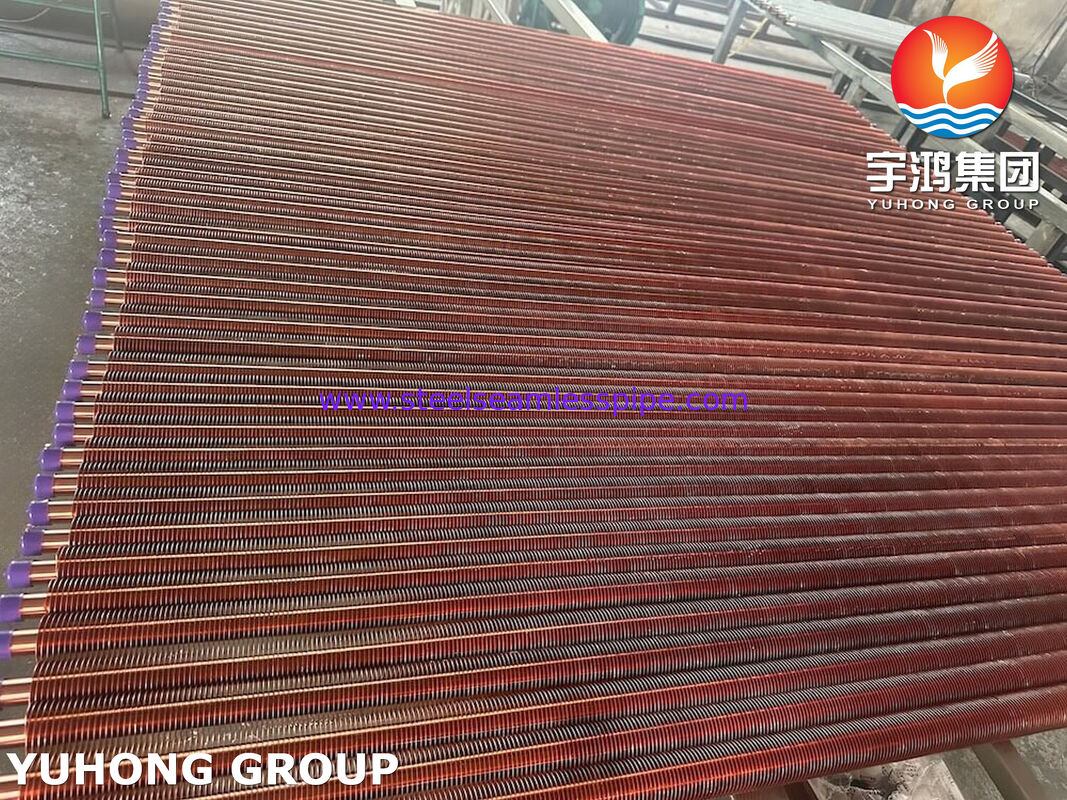

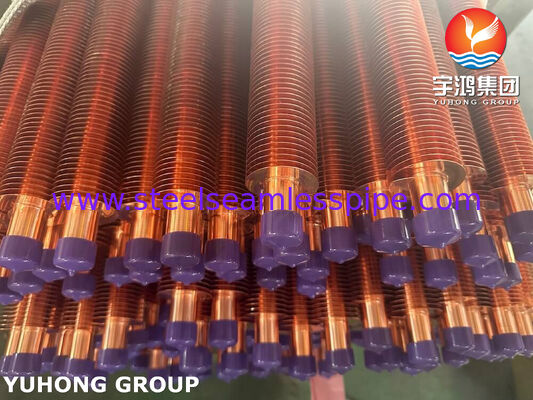

ASTM B111 C68700 Isı Eşanjörleri için Ekstrüde Finli Borular

ASTM B111 C68700 alüminyum tunç kullanılarak üretilen dışkılanmış kanatlı borular, iyi termal iletkenliğe, mekanik dayanıklılığa sahip bir bakır alaşım borusu gerektiren ısı transferi ekipmanları için tasarlanmıştır.ve uygun olarak seçilen su servisi ortamlarında korozyona dayanıklılık.

C68700, ayrıca alüminyum pirinç olarak da bilinir, alüminyum ve kontrollü bir arsenik katkı içeren bakır-zink alaşımıdır. Genellikle kondansör ve ısı değiştiricisi borularında kullanılır.ASTM B111/B111M, yoğunlaştırıcılar için dikişsiz bakır ve bakır alaşımlı borular kapsar., buharlaştırıcılar ve ısı değiştiriciler, UNS C68700 dahil.

Ekstrüde bir kanatlı boru montajında, iki bileşen arasında yakın temas yaratmak için kanatlı bir dış kuşak, taban borusunun üzerine mekanik olarak genişletilir.Yüzgeçler dış ısı aktarımı alanını artırır, ekipmanın tasarımına bağlı olarak çevresel hava veya başka bir sıvı ile ısı değişimini iyileştirir.

Spesifikasyon açıklaması: ASTM B111 C68700 taban borusuna uygulanır. Pençe malzemesi, ekstrüzyon veya genişleme işlemi, pençe geometri ve bitmiş montaj toleransları ayrı olarak belirtilmelidir..Belirlenmiş ürün, alüminyum ekstrüde yüzgeç kılıflı bir C68700 taban borusunu kullanırsa, alüminyum alaşım sınıfı da belirlenmelidir.

• Gelişmiş ısı transferi yüzeyi: Ekstrüde yüzgeçler ısı değişimi için kullanılabilir dış yüzey alanını artırır.

• Bakır alaşım taban borusu: C68700, uygun kondansör ve ısı değiştiricisi hizmetleri için sağlamlık ve korozyon direnci yararlı bir kombinasyon sunar.

• Mekanik yüzgeç-tüp teması: Uygun şekilde üretilen bir müdahale takımı, taban tüpü ve yüzgeç koltuğu arasındaki termal temayı desteklemeye yardımcı olur.

• Uygulama özel konfigürasyonlar: Tüp boyutları, yüzgeç yüksekliği, tonlama ve uzunluk onaylanmış çizimlere göre özelleştirilebilir.

• Malzeme izlenebilirliği: Projenin gereksinimlerine göre baz tüp sertifikası ve denetim belgesi sağlanabilir.

Aşağıda ekstrüde kanatlı borular için temsil edici ticari boyutlar verilmiştir.

Önemli: Bunlar ASTM B111 tarafından dayatılan boyut gereksinimleri değil, endikatif üretim yelpazeleridir.gerçek boyut sınırları ve toleransları seçilen ürün biçimine ve geçerli standart baskıya göre doğrulanmalıdır..

Uygun konfigürasyonu seçmek için belirtin:

• Temel tüpün dış çapı ve duvar kalınlığı.

• Tüpün toplam uzunluğu ve yüzgeç uzunluğu.

• Yüzgeç alaşımı, yüzgeç yüksekliği, kalınlığı ve yüksekliği.

• Gerekli yüzgeç-tüp teması veya yapışma kriterleri.

• Çalışma sıcaklığı, basınç, sıvı bileşimi ve soğutma ortamı.

• Gerekli denetim testleri, malzeme sertifikaları ve miktar.

C68700, bir alüminyum tunç alaşımıdır. Bakır ana bileşeni oluşturur, çinko dengeyi oluşturur ve alüminyum ve arsenik önemli alaşım ekleridir.Kompozisyon, uygun ısı değiştiricisi ortamlarında alaşımın dayanıklılığını ve korozyon direncini destekler.

Bu sınırlamalar C68700 temel alaşımını tanımlar. Ekstrüde yüzgeç koltuğu farklı bir alaşım kullanabilir ve kendi malzeme özelliklerine ve sertifikalarına sahip olmalıdır.Malzeme sertifikası ve ASTM B111/B111M'nin geçerli sürümü kabulü yönetmelidir..

Mekanik özellikler borunun ısısına, üretim durumuna ve uygulanabilir ürün gereksinimlerine bağlıdır. Aşağıdaki değerler kızartılmış C68700 borusunun göstergesidir.Satın alma şartnamesi ve geçerli ASTM B111/B111M baskısı nihai kabul sınırlarını belirlemelidir..

*C68700 ısıtılan tüp için bildirilen gösterge değerleri; onları garantili kabul değerleri olarak yayınlamadan önce geçerli sıcaklık özel gereksinimleri doğrulayın.

Tüplerin sıcaklığı önemlidir, çünkü kızartılmış, hafif çekilmiş ve sert çekilmiş koşullarda farklı güç ve esneklik olabilir.Tamamlanmış kanatlı montaj ayrıca belirtilen boyut toleranslarını ve kanatla boru temas gereksinimlerini de karşılamalıdır..

Kalite güvencesi hem C68700 taban borusunu hem de son ekstrüde kanatlı boru montajını doğrulamalıdır.Denetim planı, ASTM B111/B111M'de talep edilen testleri, kanatlı ürün için belirtilen ek kontrollerden ayırmalıdır..

ASTM B111/B111M, geçerli mekanik ve genişleme testleri, kalıntı gerginlik testleri ve belirli basınç veya yıkıcı olmayan testler için gereksinimleri içerir.Listelenen her test her siparişe geçerli değildir.Uygulanabilir standart baskı ve satın alma gereksinimleri test kapsamını belirler.

Proje gereksinimlerine bağlı olarak aşağıdaki belgeler sağlanabilir:

• C68700 taban borusu için malzeme test sertifikası.

• Kimyasal bileşim ve mekanik test raporları.

• Boyutlu inceleme kayıtları.

• Eddy-current, hidrostatik veya diğer gerekli test kayıtları.

• Fin malzeme sertifikasyonu ve bitmiş ürün denetim raporları.

• Sıcaklık numarası izlenebilirliği ve ambalaj denetim kayıtları.

• Sözleşme gereği üçüncü taraf denetim raporları.

C68700, esas olarak bir kondansör ve ısı değiştiricisi tüp alaşımıdır.ve yüzgeç malzemesi.

• Kondansörler ve buharlaştırıcılar: Bakır alaşımlı boru gerektiren uyumlu ısı transferi hizmetleri için.

• Endüstriyel ısı değiştiricileri: Seçili süreç ısıtma ve soğutma uygulamaları için.

• Su soğutmalı ısı transferi ekipmanları: Su kimyası ve çalışma koşulları alüminyum tunç için uygunsa.

• Uzmanca kanatlı boru bileşikleri: Termal tasarım, daha fazla dış yüzey alanından yararlanır ve boru-kanat kombinasyonu hizmet için tasarlanır.

Deniz suyu veya diğer agresif soğutma ortamları için, ekipman tasarımcısı ile korozyon uygunluğunu onaylayın. C68700'ün her su kimyası veya çalışma ortamı için uygun olduğu varsayılmamalıdır.

Ekstrüde kanatlı borularımız, alaşım izlenebilirliği, boyut tutarlılığı ve bitmiş ürün kalitesine dikkat ederek müşteri çizimlerine ve proje özel gereksinimlerine göre üretilebilir.

• Belirtilen temel alaşım: Anlaşılmış ASTM B111 gereksinimlerine göre üretilen C68700 alüminyum tunç.

• Özel kanat geometri: Kanat yüksekliği, tonlama, kalınlığı ve kanat uzunluğu termal tasarıma göre uyarlanmıştır.

• Kontrollü montaj: Fırça-tüp teması ve boyut kalitesi onaylanmış kontrol planına göre doğrulanır.

• Kalite belgeleri: Sözleşme şartlarına göre malzeme sertifikaları ve denetim raporları mevcuttur.

• Proje odaklı tedarik: Endüstriyel ısı değiştiricisi projeleri için özel uzunluklar, son hazırlıklar, ambalajlama ve belgelendirme.
