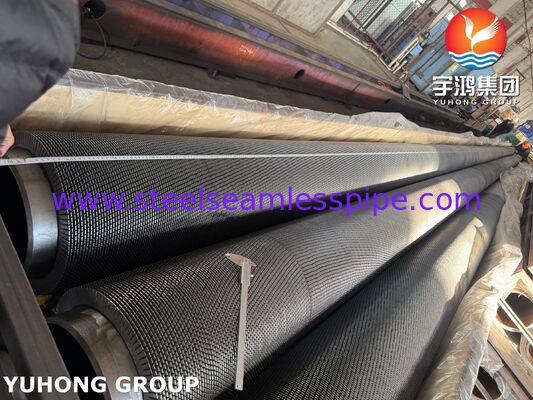

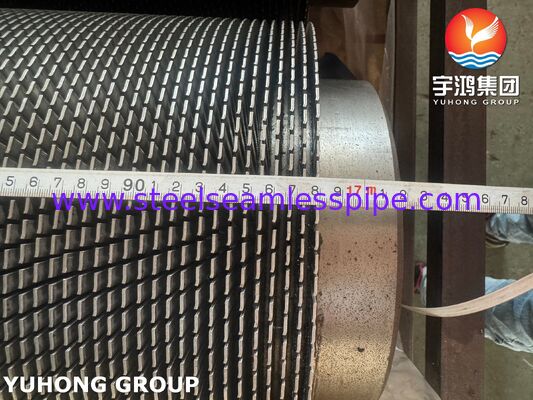

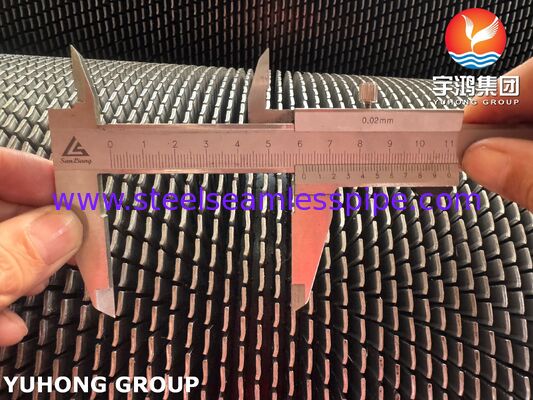

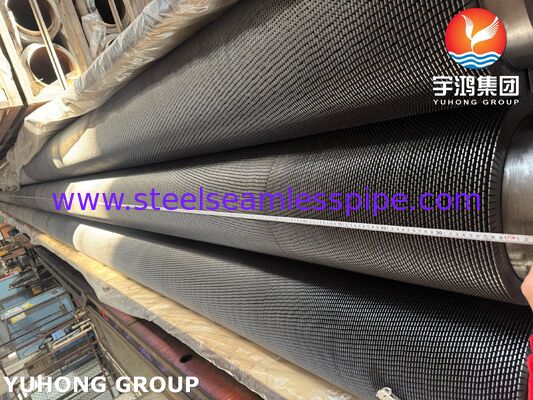

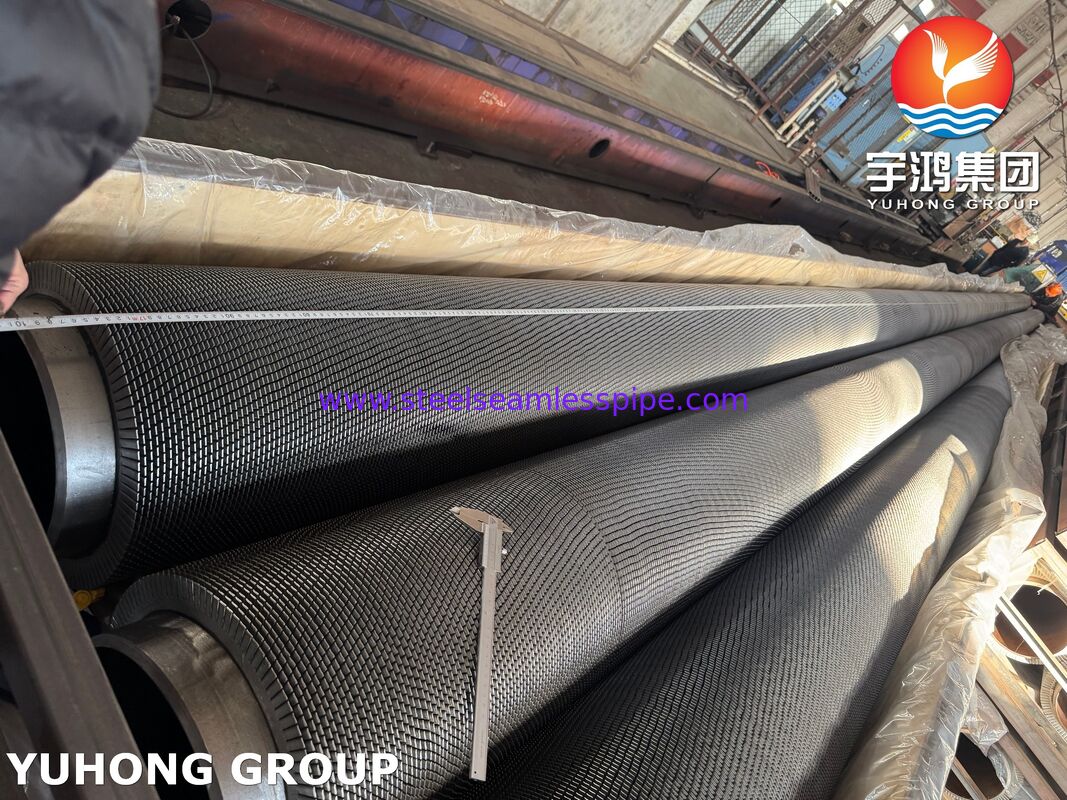

ASTM A335 P22 HRSG Ekonomizörleri için Tırtıklı Finli Borular

ASTM A335 P22 HRSG Ekonomizörleri için Tırtıklı Finli Borular

  • ASTM A335 P22 HRSG Ekonomizörleri için Tırtıklı Finli Borular
  • ASTM A335 P22 HRSG Ekonomizörleri için Tırtıklı Finli Borular
  • ASTM A335 P22 HRSG Ekonomizörleri için Tırtıklı Finli Borular
  • ASTM A335 P22 HRSG Ekonomizörleri için Tırtıklı Finli Borular
ASTM A335 P22 HRSG Ekonomizörleri için Tırtıklı Finli Borular
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: YUHONG
Sertifika: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Model numarası: Yok
Ödeme & teslimat koşulları:
Min sipariş miktarı: 500kg
Fiyat: To be discussed
Ambalaj bilgileri: Kontrplak kutu veya Demir çerçeve tahta sandık
Teslim süresi: 50-120 Gün
Ödeme koşulları: L/C,T/T
Yetenek temini: 5000 Metre/Gün
İletişim
Detaylı ürün tanımı
Ürün: Tırtıklı Fin Borusu Malzeme: ASTM A335 P22
Başvuru: HRSG ekonomizeri Paket: Kontrplak kutu veya Demir çerçeve tahta sandık
Vurgulamak:

ASTM A335 P22 kanatlı borular

,

Dikişli kanat tüpleri HRSG ekonomizerleri

,

P22 alaşımlı yüzgeç tüpü

HRSG Ekonomizerleri ve – ASTM A335 P22 için Dişli Kanatlı Borular

Bizim HRSG Ekonomizerleri için Dişli Kanatlı Borular kombine çevrimli santrallerde, atık ısı geri kazanım kazanlarında ve diğer yüksek sıcaklık kazan sistemlerinde yüksek verimli ısı geri kazanımı için tasarlanmıştır. Taban boru, yüksek sıcaklık hizmeti için geliştirilmiş bir krom-molibden alaşımlı çelik olan ASTM A335 P22 malzemesinden üretilmiştir.

ASTM A335 P22, yaklaşık 1.90–2.60% krom ve 0.87–1.13% molibden içerir, bu da yüksek sıcaklık dayanımı, oksidasyon direnci ve zorlu kazan ortamlarında bozulmaya karşı direncin kullanışlı bir kombinasyonunu sağlar. ASTM, A335'i yüksek sıcaklık hizmeti için dikişsiz ferritik alaşımlı çelik boru spesifikasyonu olarak belirtir.

Dişli kanat tasarımı, çıplak bir boruya kıyasla harici ısı transfer yüzeyini önemli ölçüde artırır. Segmentli kanat profili ayrıca gaz türbülansını teşvik ederek, termal performans, kirlenme direnci, ağırlık ve üretim maliyeti arasında pratik bir dengeyi korurken ısı transferini iyileştirmeye yardımcı olur.

Bu borular özellikle HRSG ekonomizerleri için uygundur; burada sıcak egzoz gazı, su buhar üretim sisteminin daha yüksek sıcaklık bölümlerine girmeden önce kazan besleme suyuna artık termal enerjiyi aktarır.

Ana Özellikler

  • Taban Boru Malzemesi: ASTM A335 P22 / ASME SA335 P22
  • Malzeme Tipi: Krom-molibden alaşımlı çelik
  • Kanat Tipi: Dişli / segmentli kanat
  • Birincil Uygulama: HRSG ekonomizerleri
  • Diğer Uygulamalar: Atık ısı geri kazanım kazanları, enerji santrali kazanları, endüstriyel kazanlar ve rafineri ısı geri kazanım sistemleri
  • Üretim: Kontrollü kaynak veya üzerinde anlaşılmış diğer üretim süreciyle kanatlandırma
  • Yüksek sıcaklık hizmeti yeteneği
  • Mükemmel gaz tarafı ısı transferi iyileştirmesi
  • Yüksek sıcaklıklarda iyi mekanik dayanım
  • Zorlu enerji üretim ortamları için uygundur
  • Özel boru çapı, et kalınlığı, kanat yüksekliği, hatve ve uzunluk mevcuttur

Tipik Boyut Aralığı

Gerçek boyutlar, HRSG termal tasarımı, gaz hızı, basınç düşüşü, boru tarafı basıncı ve kurulum gereksinimlerine göre seçilmelidir.

Ürün Tipik Aralık
Taban Boru OD 25.4–63.5 mm
Taban Boru Et Kalınlığı 2.5–8.0 mm
Toplam Kanat Yüksekliği 10–25 mm
Kanat Kalınlığı 0.8–2.0 mm
Kanat Hatvesi 2.5–8.0 mm
Boru Uzunluğu 3.000–18.000 mm
Kanat Yoğunluğu Yaklaşık 125–400 kanat/m
Boru Malzemesi ASTM A335 P22
Kanat Malzemesi Karbon çeliği / düşük alaşımlı çelik veya proje belirtilen malzeme

Not: Bunlar, sabit ASTM boyut gereksinimlerinden ziyade temsili üretim aralıklarıdır. Nihai boyutlar, alıcının termal ve mekanik tasarımına göre belirtilmelidir.

ASTM A335 P22 Kimyasal Bileşimi

Aşağıdaki bileşim, ASTM A335 P22 gereksinimlerine dayanmaktadır:

Element ASTM A335 P22 Gereksinimi, ağırlık.%
Karbon (C) 0.05–0.15
Mangan (Mn) 0.30–0.60
Fosfor (P) ≤ 0.025
Kükürt (S) ≤ 0.025
Silikon (Si) ≤ 0.50
Krom (Cr) 1.90–2.60
Molibden (Mo) 0.87–1.13

Krom-molibden alaşım sistemi, P22'nin yüksek sıcaklık kazanı ve ısı geri kazanım ekipmanlarında yaygın olarak kullanılmasının temel nedenidir.

Mekanik Özellikler

ASTM A335 P22 için tipik minimum mekanik gereksinimler şunları içerir:

Özellik Gereksinim
Çekme Dayanımı ≥ 415 MPa
Akma Dayanımı ≥ 205 MPa
Uzama Uygulanabilir ASTM A335 numune ve kalınlık gereksinimlerine göre
Sertlik Uygulanabilir ASTM A335 gereksinimlerine göre

Standart P22 boru için yaygın olarak atıfta bulunulan minimum çekme dayanımı 415 MPa (60 ksi) ve minimum akma dayanımı 205 MPa (30 ksi)'dir. ASTM A335 ayrıca çekme, sertlik ve diğer mekanik testlerle ilgili gereksinimler belirler.

Dişli Kanat Tasarımı

Dişli kanat, düzenli aralıklarla kesikler veya yuvalar ile oluşturulmuş sürekli bir kanat şeridinden oluşur. Düz sürekli kanat ile karşılaştırıldığında, bu segmentli konfigürasyon sınır tabakasını bozabilir ve gaz tarafı türbülansını artırabilir.

HRSG ekonomizerleri için tasarım birkaç avantaj sağlar:

  • Artan harici ısı transfer alanı
  • Geliştirilmiş gaz tarafı ısı transferi
  • Kanat yüzeyi etrafında daha iyi gaz akışı karışımı
  • Azaltılmış sürekli kanat termal direnci
  • Kompakt ısı geri kazanım ekipmanları için iyi uygunluk
  • Termal genleşme ve işletme gerilmelerine karşı pratik direnç
  • Gaz tarafı basınç düşüşü gereksinimlerine göre kanat yüksekliği ve hatvesinin esnek optimizasyonu

Kanat geometrisi, farklı HRSG egzoz gazı sıcaklıkları, gaz bileşimleri, hızları ve izin verilen basınç düşüşleri için özelleştirilebilir.

Üretim Süreci

Dişli kanatlı borularımız, tutarlı kanat geometrisini ve güvenilir boru-kanat temasını korumak için tasarlanmış kontrollü bir kanat şekillendirme ve takma işlemiyle üretilebilir.

Tipik üretim adımları şunları içerir:

  1. P22 taban borusu muayenesi
  2. Boru yüzeyi hazırlığı
  3. Kanat şeridi hazırlığı
  4. Dişli / segmentasyon şekillendirme
  5. Kontrollü kanat takma
  6. Kanat hatvesi ve yüksekliği kalibrasyonu
  7. Boyutsal muayene
  8. Yüzey temizleme
  9. Son NDT ve basınç testi
  10. İşaretleme, koruma ve paketleme

Uzun süreli HRSG çalışması boyunca ısı transfer performansını korumak için kanat ve boru arasındaki güvenilir termal temasın gerekli olması nedeniyle kanat takma kalitesine özel önem verilmektedir.

Muayene ve Test

Kalite kontrol, uygulanabilir ASTM/ASME spesifikasyonuna, sipariş formuna ve proje gereksinimlerine göre aşağıdaki muayeneleri ve testleri içerebilir:

1. Kimyasal Analiz

Belirtilen P22 kimyasının uyumluluğunu doğrulamak için ısı ve/veya ürün kimyasal analizi yapılır.

2. Çekme Testi

Çekme testi, P22 taban borusunun gerekli çekme dayanımını, akma dayanımını ve uzamasını doğrular.

3. Sertlik Testi

Sertlik testi, uygulanabilir ASTM A335 gereksinimlerine göre yapılır.

4. Hidrostatik Test

ASTM A335, her boru uzunluğunun, spesifikasyonun hükümlerine tabi olarak, hidrostatik testten geçmesini gerektirir.

5. Tahribatsız Muayene

Sipariş spesifikasyonuna bağlı olarak, NDT şunları içerebilir:

  • Ultrasonik test (UT)
  • Girdap akımı muayenesi
  • Manyetik parçacık testi (MT)
  • Sıvı penetrant testi (PT), uygulanabilir olduğu yerlerde
  • Kaynak/kanat takma muayenesi

ASTM A335, ilgili gereksinimlerle yönetilen yöntem ve boyut sınırlamaları ile uygulanabilir bir tahribatsız muayene yöntemi ile muayene edilmesini gerektirir.

6. Boyutsal Muayene

Aşağıdaki parametreler kontrol edilir:

  • Boru dış çapı
  • Boru et kalınlığı
  • Boru düzlüğü
  • Boru uzunluğu
  • Kanat yüksekliği
  • Kanat kalınlığı
  • Kanat hatvesi
  • Kanat yoğunluğu
  • Kanat-boru bağlantısı
  • Toplam kanatlı çap

7. Görsel ve Yüzey Muayenesi

Boru ve kanat yüzeyleri çatlaklar, aşırı oksidasyon, mekanik hasar, eksik kanat bağlantısı ve diğer üretim kusurları açısından incelenir.

Uygulamalar

HRSG Ekonomizerleri

Bu P22 dişli kanatlı boruların birincil uygulaması, Isı Geri Kazanım Buhar Jeneratörlerinin (HRSG) ekonomizer bölümüdür.

Kombine çevrimli bir enerji santralinde, ekonomizer, gaz türbini egzoz/ısı geri kazanım yolundan çıkan sıcak gazdan enerji geri kazanır ve bunu kazan besleme suyunu ön ısıtmak için kullanır. Bu, sonraki buhar üretim aşamalarında gereken enerjiyi azaltır ve genel santral verimliliğinin artmasına katkıda bulunur.

Atık Isı Geri Kazanım Kazanları

Ayrıca, yüksek sıcaklık egzoz gazlarının aşağıdaki kaynaklardan elde edildiği endüstriyel atık ısı geri kazanım sistemleri için de uygundurlar:

  • Gaz türbinleri
  • Proses fırınları
  • Rafineri üniteleri
  • Petrokimya tesisleri
  • Çelik üretim ekipmanları
  • Endüstriyel yanma sistemleri

Enerji Santrali ve Endüstriyel Kazanlar

P22 dişli kanatlı borular, sıcaklık, basınç ve tasarım koşullarının uygun olduğu geleneksel kazanların seçilmiş ekonomizer ve ısı geri kazanım bölümleri için de belirtilebilir.

Neden ASTM A335 P22 Seçilmeli?

P22, krom-molibden alaşım bileşimi, sıradan karbon çelik boru malzemelerinden daha iyi yüksek sıcaklık performansı sağladığı için zorlu yüksek sıcaklık hizmeti için pratik bir seçimdir.

Kombinasyonu:

  • Yüksek sıcaklık dayanımı
  • Krom destekli oksidasyon direnci
  • Molibdenle geliştirilmiş yüksek sıcaklık performansı
  • Uygun prosedürler altında iyi kaynaklanabilirlik
  • Kazan ve ısı geri kazanım uygulamalarıyla uyumluluk

mühendislik ürünü HRSG ekonomizer tasarımları için çok uygun hale getirir.

Uygulanabilir Standartlar

Proje spesifikasyonuna bağlı olarak, dişli kanatlı borularımız aşağıdaki referanslarla tedarik edilebilir:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Uygulanabilir ASME Kazan ve Basınçlı Kap Kodu gereksinimleri
  • Projeye özel HRSG imalat spesifikasyonları
  • Müşteri onaylı çizimler ve muayene planları

ASTM A335, özellikle yüksek sıcaklık hizmeti için tasarlanmış dikişsiz ferritik alaşımlı çelik boruyu kapsar ve kimyasal bileşim, çekme özellikleri, sertlik, hidrostatik test ve tahribatsız muayeneyi kapsayan gereksinimleri içerir.

Özel Üretim

Müşteri çizimlerine veya termal tasarım gereksinimlerine göre, özelleştirilmiş olanlar dahil olmak üzere P22 dişli kanatlı borular üretebiliriz:

  • Boru OD ve et kalınlığı
  • Boru uzunluğu
  • Kanat yüksekliği
  • Kanat hatvesi
  • Kanat kalınlığı
  • Kanat yoğunluğu
  • Kanat malzemesi
  • Kanat takma yöntemi
  • Çıplak uçlar
  • Boru bükme konfigürasyonu
  • Muayene ve test gereksinimleri
  • Paketleme ve işaretleme

HRSG projeleri için, boru boyutlarını ve kanat geometrisini gerekli gaz sıcaklığı, boru tarafı basıncı, gaz hızı ve izin verilen basınç düşüşü ile birlikte tedarik etmekkanatlı boru tasarımının amaçlanan ekonomizer görevi için optimize edilmesini sağlar.

Ürün Özeti

HRSG Ekonomizerleri için ASTM A335 P22 Dişli Kanatlı Borularyüksek sıcaklıkta çalışan bir krom-molibden alaşımlı çelik boruyu genişletilmiş bir dişli ısı transfer yüzeyi ile birleştirir. Bunlar öncelikli olarak HRSG ekonomizerleri ve endüstriyel atık ısı geri kazanım sistemleri için tasarlanmıştır; burada verimli ısı geri kazanımı, mekanik güvenilirlik ve uzun süreli yüksek sıcaklık hizmeti esastır.
