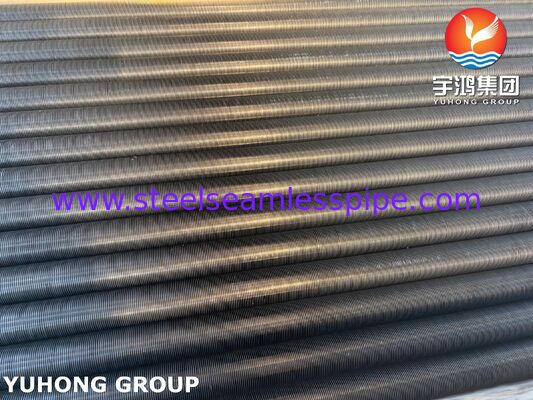

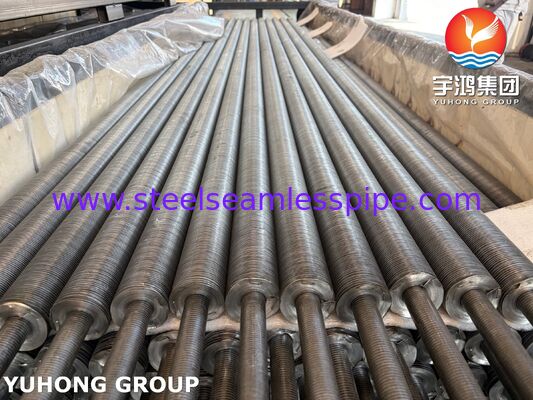

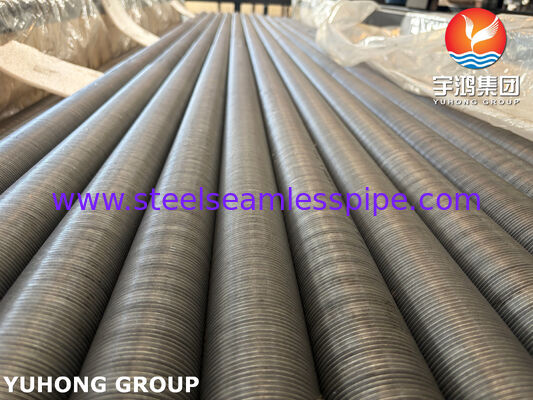

Hava Soğutucuları İçin Sargılı Kanatlı Boru — ASTM A179
Ürün Genel Bakışı
ASTM A179 dikişsiz düşük karbonlu çelik borularla üretilen hava soğutucuları için sargılı kanatlı borularımız, hava soğutmalı ısı değiştiricilerde (ACHE), hava soğutmalı kondenserlerde, proses hava soğutucularında ve diğer endüstriyel soğutma ekipmanlarında verimli hava tarafı ısı transferi sağlamak üzere tasarlanmıştır.
Kanat şeridi, kompakt bir boru düzenini korurken dış ısı transfer alanını artırmak için ana borunun dış yüzeyine helisel olarak sarılır. Sargılı kanatlı yapı, ısı transfer performansı, mekanik dayanım, üretim esnekliği ve maliyet arasında pratik bir denge sağlar.
ASTM A179, iyi termal iletkenlik, kaynaklanabilirlik ve güvenilir mekanik performansın aşındırıcı olmayan veya orta derecede aşındırıcı ısı transfer hizmetlerinde gerekli olduğu ana boru için yaygın olarak seçilir.
Anahtar Özellikler
- Ana boru: ASTM A179 / ASME SA179 dikişsiz karbon çeliği
- Kanat tipi: Helisel sarımlı / kaplamalı kanat
- Uygulama: Hava soğutucuları, ACHE, hava soğutmalı kondenserler ve proses soğutma sistemleri
- Üretim: Tutarlı kanat aralığı ve teması ile kontrollü kanat sarımı
- Yüksek dış yüzey alanı geliştirilmiş hava tarafı ısı transferi için
- Zorunlu çekişli ve indüklenmiş çekişli hava soğutucu konfigürasyonları için uygundur
- Kanat boyutları termal ve mekanik gereksinimlere göre özelleştirilebilir
- Uygun olduğu durumlarda çıplak, galvanizli, boyalı veya diğer belirtilen yüzey koruması ile mevcuttur
Tipik Boyutlar
Aşağıdaki boyutlar sınırlamalar yerine yaygın olarak üretilen aralıkları temsil eder. Nihai boyutlar termal tasarıma ve proje spesifikasyonuna göre seçilmelidir.
| Ürün |
Tipik Aralık |
| Ana boru dış çapı |
16–63,5 mm |
| Ana boru et kalınlığı |
1,5–6,0 mm |
| Boru uzunluğu |
Nakliye ve ekipman gereksinimlerine bağlı olarak yaklaşık 18 m'ye kadar |
| Kanat yüksekliği |
5–25 mm |
| Kanat kalınlığı |
0,3–1,2 mm |
| Kanat aralığı |
2,0–12 mm |
| Kanat malzemesi |
Karbon çeliği, alüminyum, paslanmaz çelik veya belirtilen alaşım |
| Kanat tipi |
Helisel sarımlı / kaplamalı |
| Kanat kaplaması |
Sürekli veya belirtilen aralık |
Yaygın ana boru boyutları, müşteri çizimleri, ısı transferi hesaplamaları veya geçerli proje standartlarına göre tedarik edilebilir.
Üretim Süreci
- ASTM A179 dikişsiz boru hazırlığı — Borular, kanat takılmadan önce boyut doğruluğu ve yüzey durumu açısından incelenir.
- Yüzey hazırlığı — Boru yüzeyi, uygun kanat-boru teması sağlayacak şekilde temizlenir.
- Kanat şeridi hazırlığı — Seçilen kanat şeridi, tutarlı genişlik ve kalınlık için şekillendirilir ve kontrol edilir.
- Helisel sarım — Kanat şeridi, belirtilen aralıkta boruya sürekli olarak sarılır.
- Kanat sabitleme — Tasarıma bağlı olarak, gerekli termal teması sağlamak için kanat mekanik olarak gerilebilir, gömülebilir, kaynaklanabilir veya başka bir şekilde sabitlenebilir.
- Boyutsal muayene — Kanat yüksekliği, aralığı, boru çapı, toplam uzunluk ve düzlük kontrol edilir.
- Son muayene ve koruma — Ürünler nakliye için incelenir, işaretlenir, paketlenir ve korunur.
ASTM A179 Kimyasal Bileşimi
ASTM A179, düşük karbonlu dikişsiz ısı değiştirici ve kazan borusu malzemesini belirtir. Tipik kimyasal gereksinimler şunları içerir:
| Element |
ASTM A179 Gereksinimi |
| Karbon (C) |
≤ 0,06% |
| Mangan (Mn) |
0,27–0,63% |
| Fosfor (P) |
≤ 0,035% |
| Kükürt (S) |
≤ 0,035% |
Tedarik edilen malzemenin kimyasal bileşimi, geçerli malzeme sertifikası ve satın alma spesifikasyonu ile doğrulanır.
ASTM A179'un Mekanik Özellikleri
Tipik minimum mekanik gereksinimler şunları içerir:
| Özellik |
Gereksinim |
| Çekme dayanımı |
≥ 325 MPa |
| Akma dayanımı |
≥ 180 MPa |
| Uzama |
≥ 35% |
Gerçekte tedarik edilen malzeme, ASTM A179/ASME SA179'un geçerli baskısına ve müşterinin satın alma gereksinimlerine uygun olmalıdır.
Muayene ve Test
Kalite kontrol şunları içerebilir:
- Kimyasal bileşim analizi — Ana boru malzemesinin doğrulanması.
- Çekme testi — Çekme dayanımı, akma dayanımı ve uzamanın doğrulanması.
- Sertlik testi — Geçerli spesifikasyon veya satın alma siparişi gerektirdiğinde yapılır.
- Hidrostatik veya tahribatsız elektrik testi — Ana borular ASTM A179 gereksinimlerine göre test edilir.
- Boyutsal muayene — Boru dış çapı, et kalınlığı, uzunluğu, kanat yüksekliği, kanat kalınlığı ve kanat aralığının ölçülmesi.
- Görsel muayene — Yüzey kusurları, deformasyon, hasarlı kanatlar ve üretim düzensizlikleri için muayene.
- Kanat takma/temas muayenesi — Belirtilen sarım ve sabitleme durumunun doğrulanması.
- Düzlük muayenesi — Bitmiş boruların belirtilen boyutsal toleransları karşıladığının teyidi.
- Malzeme izlenebilirliği — Üretim boyunca ısı numarası ve malzeme belgeleri muhafaza edilebilir.
Gerektiğinde ek tahribatsız muayene, PMI, kaplama muayenesi veya müşteri özel testleri ayarlanabilir.
Uygulamalar
ASTM A179 sargılı kanatlı borular yaygın olarak şunlarda kullanılır:
- Hava soğutmalı ısı değiştiriciler (ACHE)
- Proses hava soğutucuları
- Hava soğutmalı kondenserler
- Yağ soğutucuları
- Gaz soğutucuları
- Kompresör soğutucuları
- Petrokimya proses üniteleri
- Rafineri soğutma sistemleri
- Doğal gaz işleme ekipmanları
- Güç üretimi yardımcı soğutma sistemleri
- Endüstriyel ısı geri kazanım ekipmanları
Neden Sargılı Kanatlı Boruları Seçmelisiniz?
Hava soğutucuları için, hava genellikle daha büyük ısı transferi direncini temsil eder çünkü hava, birçok proses akışkanından çok daha düşük bir ısı transfer katsayısına sahiptir. Kanatlarla dış yüzey alanını artırmak, pratik bir ekipman ayak izi içinde daha büyük bir ısı transferi görevini başarmanızı sağlar.
Sargılı kanatlı konfigürasyon, boru etrafında sürekli bir helisel kanat yüzeyi sağlar ve farklı termal tasarım gereksinimlerini karşılamak için farklı kanat yükseklikleri, aralıkları ve malzemelerle üretilebilir.
Tedarik Seçenekleri
ASTM A179 sargılı kanatlı boruları şunlara göre üretebiliriz:
- Müşteri çizimleri
- Boru dış çapı ve et kalınlığı
- Kanat malzemesi
- Kanat yüksekliği ve kalınlığı
- Kanat aralığı
- Boru uzunluğu
- Kanat takma yöntemi
- Yüzey işlemi
- Isı transferi tasarım gereksinimleri
- Muayene ve test gereksinimleri
- Paketleme ve işaretleme spesifikasyonları
