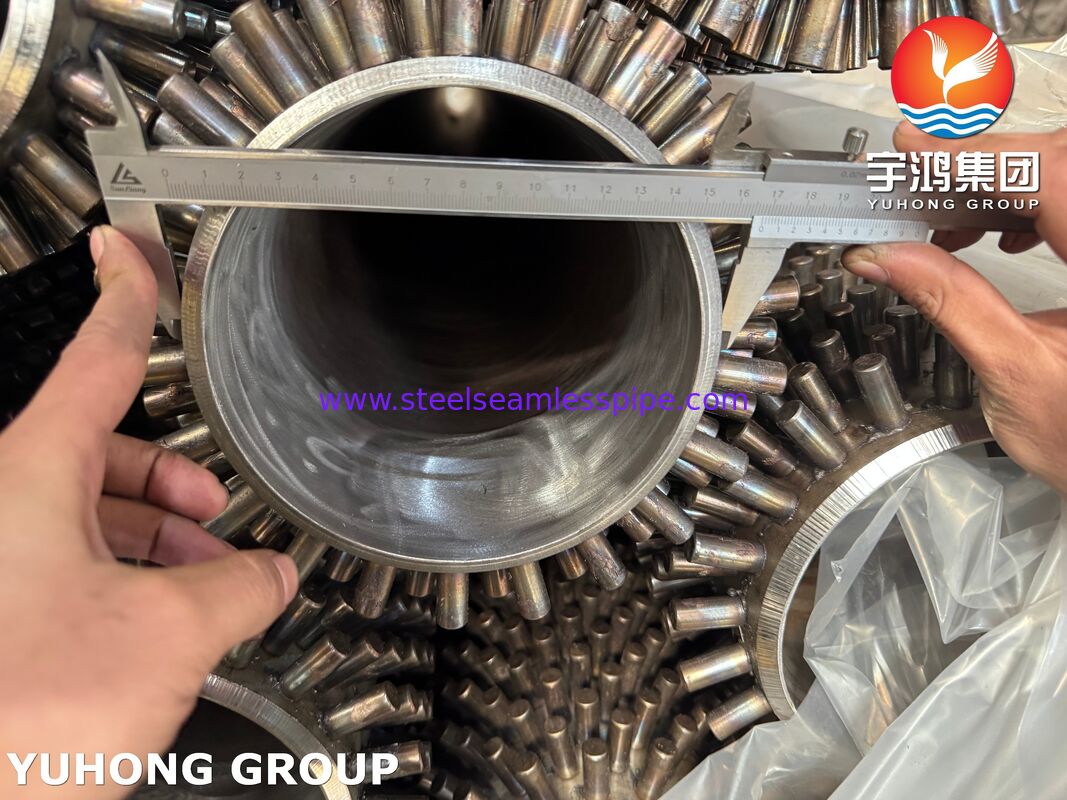

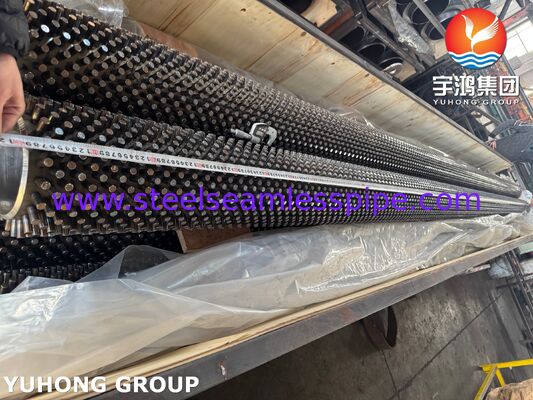

ASTM A335 P22 Isı Enerjisi Üretimi İçin Dökme Fin Tüpleri

ASTM A335 P22 takılı yüzgeç tüpleri, aynı zamandaTırnak yüzgeçli tüpler veya dikişli tüpler, yüksek sıcaklıklı ısı transferi bileşenleridir ve zorlu termal güç üretimi ve endüstriyel ısı geri kazanımı uygulamaları için tasarlanmıştır.21⁄4Cr-1Mo alaşımlı çelik P22 taban borusuDış yüzeyin etrafında dağılmış kaynaklı çelik çubuklarla.

Geleneksel sürekli kanatlı tüplerin aksine, dikişli konfigürasyon, tüpün etrafında çok sayıda bireysel ısı transferi projeksiyonu yaratır.Bu tasarım gaz tarafında genişletilmiş bir ısı transferi yüzeyi sağlarken, çubuklar arasındaki açık geçitleri korur, bu nedenle tüpler özellikleKazan konveksiyon bölümleri, atık ısı geri kazanma ekipmanı ve yüksek sıcaklıklı duman gazı servisi.

ASTM A335 P22, yüksek sıcaklık hizmetleri için dikişsiz ferritik alaşımlı çelik borusu için belirtilmiştir.Krom-molibden bileşimi, sıradan karbon çelikten önemli ölçüde daha iyi yüksek sıcaklık performansı sağlarNominel 21⁄4Cr-1Mo kimyasal bileşimi yaklaşık1.90~2.60% Cr ve 0.87~1.13% Mo.

Temel Özellikler

• Temel tüp malzemesi:ASTM A335 P22 / ASME SA335 P22
• Malzeme türü:21⁄4Cr-1Mo ferritik alaşımlı çelik
• Yüzgeç türü:Saldırılmış kanatlı / tırnak başlı yüzgeç
• Uygulama:Termal enerji üretimi ve yüksek sıcaklıklı ısı geri kazanımı
• İşe yarar:Kazan konveksiyon bölümleri, ısı geri kazanma sistemleri ve yüksek sıcaklıklı gaz tarafı ısı değiştiricileri
• Yüksek sıcaklık dayanıklılığı:Yüksek sıcaklık basıncı hizmetleri için uygun
• İyi termal yorgunluk direnci:Tekrar tekrar ısıtma ve soğutmaya maruz kalan ekipmanlar için uygundur
• Sağlam dış yüzey:Stud konfigürasyonu mekanik olarak dayanıklı bir ısı transferi yüzeyi sağlar
• Üretim:Çubuklar, müşterinin belirlediği tasarıma ve uygulanabilir prosedüre göre dirençle kaynaklanabilir veya başka bir şekilde üretilebilir

Neden Termal Enerji Santrallerinde P22 Dökme Fin Tüpleri Kullanılır?

Termal enerji üretiminde, ısı transferi yüzeyleri sıklıkla yüksek sıcaklıklarda çalışır ve yanma gazlarına maruz kalırlar.Bu nedenle tüp malzemesi, ısı verimli bir şekilde aktarırken yeterli dayanıklılığı ve boyutsal istikrarını korumalıdır.

P22, yüksek sıcaklıkta dayanıklılık, krom destekli oksidasyon direnci ve molibden ile geliştirilmiş yüksek sıcaklık performansının yararlı bir kombinasyonunu sağlar.P22 için belirtilen minimum germe dayanıklılığı:415 MPa, en az verim sertliği205 MPa.

Döşeli yapı başka bir önemli avantaj daha ekliyor.Bireysel çubuklar, bitişik çubuklar arasında kanallar bırakarak çok sayıda ısı transferi yüzeyi oluşturur.Bu, gaz tarafında uygulamalar için avantajlı olabilir.kirlenme, kül birikimi, termal genişleme ve temizlik erişimidüşünülmelidir.

Bu nedenle, P22 takılı tüpler aşağıdakiler için değerlendirilebilir:

• Termal enerji santrali kazanları
• Boiler konveksiyon bölümleri
• Atık ısı geri kazanım sistemleri
• Yüksek sıcaklıklı ısı geri kazanım üniteleri
• Duman gazı ısı değiştiricileri
• Endüstriyel kazanlar
• Süreç ısıtıcıları ve yüksek sıcaklıklı fırınlar
• Diğer yüksek sıcaklıklı gaz tarafı ısı transferi ekipmanları

Tipik İnşaat

P22 takılı bir yüzgeç tüpü normalde aşağıdakilerden oluşur:

P22 dikişsiz taban tüpü → kaynaklı çubuk takımı → boyut kontrolü → yüzey işleme → test → son kontrol

Temel boru basınç içeren fonksiyonu sağlarken, dış tuşlar etkili ısı transferi alanını artırır.

Çubuk boyutları, mesafe, sıra sayısı, düzenleme ve montaj yöntemi, tek bir evrensel yapılandırmayı kullanmak yerine termal tasarım gereksinimlerine göre seçilmelidir.

Ortak Sığır Düzenlemeleri

Tipik yapılandırmalar şunları içerebilir:

• Staggered stud düzenlemesi
• Dönüştürme düzeni
• Çoklu boylamlı satırlar
• Tüp etrafında dairesel dağılım
• Müşteriye özgü sıxlık ve sıçrama

Güç üretimi uygulamaları için, nihai geometri, gerekli geometrik değerlerden belirlenmelidir.ısı transferi katsayısı, gaz hızı, basınç düşüşü, kirlenme özellikleri, çalışma sıcaklığı ve izin verilen mekanik gerilimler.

Genel Boyut Aralığı

Döşeli kanatlı borular normalde belirli bir kazan, ısıtıcı veya ısı geri kazanımı uygulaması için tasarlandığı için, tek bir evrensel boyut aralığı yoktur.

Not:Bunlar ASTM A335 sınırlamalarının yerine tipik mühendislik aralıklarıdır.Bağlama gereksinimleri ve toleransları, müşterinin termal ve mekanik tasarımına göre onaylanmalıdır..

ASTM A335 P22 Kimyasal Kompozisyon

Aşağıdaki değerler, ağırlık yüzdesi olarak ASTM A335 P22 kompozisyonunu temsil eder.

Ana Alaşım Elemanlarının Rolü

Krom (Cr)Oksidasyon direncini arttırır ve alaşımın yüksek sıcaklık performansına katkıda bulunur.

Molibden (Mo)Uzun süreli yüksek sıcaklıkta çalışmada önemli olan yüksek sıcaklıkta dayanıklılığı ve yumuşama direncini arttırır.

Kombinasyon, P22'yi geleneksel karbon çelik boru malzemeleri ile karşılaştırıldığında yüksek sıcaklıklı güç üretimi ekipmanları için özellikle uygundur.

ASTM A335 P22'nin Mekanik Özellikleri

Tipik minimum mekanik gereksinimler şunlardır:

*Uzunlaştırma gereksinimleri numune yönelimine ve boyutlarına göre değişebilir; ASTM A335/A335M'nin geçerli baskısı satın alma özelliklerini yönetmelidir.

P22 taban tüpü normalde uygun bir ısı ile işlenmiş durumda temin edilir.normalleştirilmiş ve ısıtılmış veya geçerli spesifikasyonda izin verilen başka bir durum.

Üretim süreci

ASTM A335 P22 dikişli yüzgeç tüplerimiz, hem tüp bütünlüğünü hem de dikişleme kalitesini korumak için tasarlanmış kontrollü bir dizi ile üretilebilir.

1P22 Tüp hazırlama

Dikişsiz ASTM A335 P22 tüpü, belirtilen dış çap, duvar kalınlığı, uzunluk ve malzeme gereksinimlerine göre seçilir.

2. Tüp yüzeyinin hazırlanması

Tüpün dış yüzeyi temizlenir ve yağ, mercek, pas ve çubuk bağlamasını etkileyebilecek diğer kirleticileri çıkarmak için hazırlanır.

3- Döşeme hazırlığı

Çubuklar belirtilen çap, yükseklik, geometri ve malzeme gereksinimlerine göre üretilir.

4Çubuk kaynakları

Çubuklar, tasarım için uygun kontrollü bir kaynak işlemi kullanarak dış boru yüzeyine takılır.Tüp duvarına kabul edilemez hasar vermeden tutarlı bir bağlanma elde etmek için kaynak parametreleri izlenir.

5Boyut Denetimi.

Bitmiş tüpler kontrol edilir:

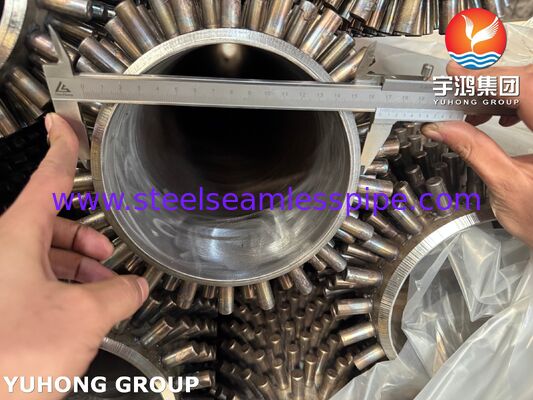

• Tüpün dış çapı
• Duvar kalınlığı
• Tüp uzunluğu

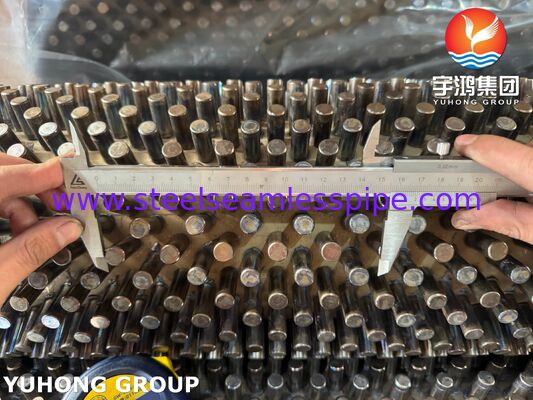

• Çubuk yüksekliği

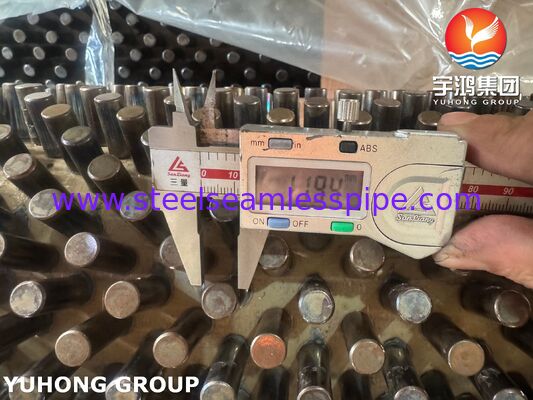

• Çubuk çapı
• Atış yeri
• Döşeme düzeni
• Kalınlık yoğunluğu
• Genel düzlük

6Son Denetim ve Test

Tamamlanmış borular nakliye öncesi belirtilen denetim ve test programına tabi tutulur.

Test ve Denetim

Isı enerjisi üretimi uygulamaları için kalite kontrolü hemP22 basınç tüpüveÇubuk takımı.

Kimyasal Analiz

Temel tüpün belirtilen P22 kimyasına uygun olduğunu doğrulamak için pozitif malzeme tanımlaması veya laboratuvar kimyasal analizi yapılabilir.

Çekim testi

Çekim testi, P22 borusunun gerekli çekim dayanıklılığını, verim gücünü ve uzatılmasını doğrular.

Sertlik Denemesi

Uygulanabilir malzeme ve ısı işleme gereksinimlerine uygunluğu onaylamak için sertlik testi yapılabilir.

Düzleştirme testi

Uygun olduğunda, boru numuneleri, ipliklilik ve boru bütünlüğünü değerlendirmek için düzleştirme testine tabi tutulabilir. ASTM A335 P22 malzeme test programları düzleştirme ve bükme gereksinimlerini içerebilir.

Eğiliş testi

Satın alma şartnamesi veya geçerli standart tarafından gerekli olduğunda bükme testleri uygulanabilir.

Hidrostatik Test

Hidrostatik test, geçerli spesifikasyona, tasarım koduna ve alıcının gereksinimlerine göre temel borularda veya bitmiş montajlarda yapılabilir.

Eddy Akım Testi

Eddy akım incelemesi, tüpte belirli yüzey ve yüzey yakını kesintilerini tespit etmek için yıkıcı olmayan bir yöntem olarak kullanılabilir.

Ultrasonik Test

UT, tüp malzemesini veya seçilen kaynak bölgelerini incelemek için belirtilen yerlerde kullanılabilir.

Görsel ve Boyut Denetimi

Her bitmiş tüp aşağıdakiler için kontrol edilebilir:

• Başlık pozisyonu
• Çubuk takımı
• Tüp deformasyonu
• Yüzey kusurları
• Tüp düzlüğü
• Boyutları
• Kaynak görünümü

Çekilme / Bağlanma Testleri

Çubuklı tüpler için, bağlanma gücü özellikle önemlidir.Temsil edici numuneler, onaylanmış üretim ve kalite kontrol prosedürüne göre mekanik yapıştırma testine tabi tutulabilir..

P22 Pürüzlü Fin Tubes'in Avantajları

1Yüksek sıcaklıkta çalışmak için tasarlanmıştır.

P22, yüksek sıcaklık hizmetleri için ASTM A335 tarafından özel olarak kapsamlı bir krom-molibden alaşımlı çeliktir.

2. Artan ısı transferi yüzeyi

Bireysel çubuklar, düz bir boruya kıyasla gaz tarafı ısı aktarımı için kullanılabilir dış yüzeyi önemli ölçüde artırır.

3Güçlü İnşaat

Döşeli tasarım, zorlu endüstriyel ortamlar için dayanıklı bir dış ısı transferi yüzeyi sağlayabilir.

4Termal bisiklet için uygundur.

P22'nin alaşım bileşimi ve yüksek sıcaklıklı mekanik özellikleri, tekrarlanan sıcaklık değişimlerine maruz kalan ekipmanlar için uygun hale getirir.

5Esnek Termal Tasarım

Çubuk çapı, yüksekliği, mesafesi ve düzenlenmesi, ısı transferi performansı ve gaz tarafındaki basınç düşüşü arasındaki gerekli dengeyi elde etmek için tasarlanabilir.

Başvurular

ASTM A335 P22 dikişli kanatlı tüpler özellikle şunlar için uygundur:

Termal Enerji Santralleri

Yüksek sıcaklıklı kazanlarda ve gaz tarafında daha fazla ısı aktarımı gerektiren ısı geri kazanma bölümlerinde kullanılır.

Kazan Konveksiyon Bölümleri

Yıkım gazlarından termal enerjiyi geri kazanmak için konveksiyon ısıtma yüzeylerine takılmış borular yerleştirilebilir.

Atık ısı geri kazanımı

Tüpler, yüksek sıcaklıklı egzoz gazlarından enerji kazanmak ve suyu, buharı veya diğer süreç sıvılarına aktarmak için kullanılabilir.

Endüstriyel kazanlar

Seçilen yüksek sıcaklıklı kazan ısı transferi uygulamaları için uygun ve alaşımlı çelik basınç borular gerektirir.

Süreç ısıtma ekipmanları

P22 dikişli borular endüstriyel süreçlerde yüksek sıcaklıklı ısı transferi ekipmanları için de tasarlanabilir.

Kalite güvencesi

Elektrik üretimi projeleri için, aşağıdakiler de dahil olmak üzere proje gereksinimlerine göre belgelendirme sağlanabilir:

• Malzeme Test Sertifikası (MTC)
• Kimyasal analiz raporu
• Mekanik test raporu
• Sıcak işlem kayıtları
• Boyut kontrol raporu
• Yok edici olmayan test kayıtları
• Hidrostatik test kayıtları
• Çubuk takımı denetim kayıtları
• Uygulanabilirsa kaynak prosedürü belgesi
• Son denetim raporu
• İzlenebilirlik kayıtları

Her bir P22 tüpü, üretim ve denetim boyunca malzeme izlenebilirliğini korumak için ısı numarası ve üretim partisi ile tanımlanabilir.
