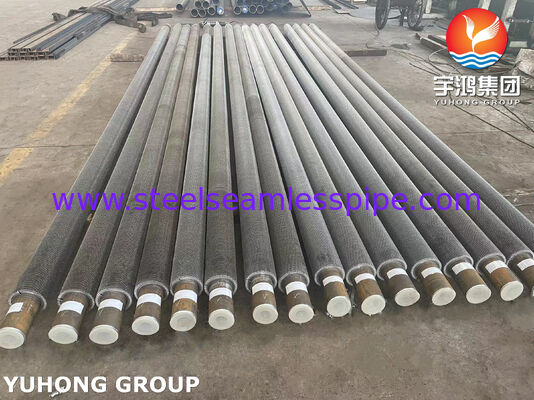

Atık Isı Geri Kazanım Sistemleri İçin ASTM A335 P9 Dişli Kanatlı Borular

ASTM A335 P9 dişli kanatlı borular zorlu uygulamalar için tasarlanmış yüksek sıcaklık ısı transfer borularıdıratık ısı geri kazanım sistemleri, kazan ekonomizerleri, HRSG'ler, yakıtlı ısıtıcılar ve endüstriyel ısı geri kazanım ekipmanları. Boru, yüksek sıcaklık hizmeti için geliştirilmiş bir krom-molibden malzemesi olan ASTM A335 P9 alaşımlı çeliği kullanırken, dişli kanat geometrisi harici ısı transfer yüzeyini önemli ölçüde artırır.

Atık ısı geri kazanım uygulamalarında, sıcak egzoz veya baca gazı kanatlı boru yüzeyinin üzerinden geçerken, borunun içinden su, buhar, termal akışkan veya başka bir proses ortamı akar. Artırılmış kanat alanı, nispeten kompakt bir ısı değiştirici paketinde daha fazla ısının geri kazanılmasını sağlar.

Dişli tasarım, kanat şeridinde düzenli aralıklarla kesintiler içerir. Sürekli katı kanat ile karşılaştırıldığında, bu açıklıklar gaz tarafı türbülansını teşvik edebilir ve sıcak gaz ile kanat yüzeyi arasındaki teması iyileştirebilir. Bu, dişli kanatlı boruları özellikle uygun hale getiriryüksek ısı transfer performansı, kompakt ekipman ve yüksek sıcaklık hizmetine karşı dirençgereklidir.

ASTM A335 P9, yaklaşık olarak içeren bir krom-molibden alaşımlı çeliktir9% krom ve 1% molibden. Alaşım, yüksek sıcaklık ısı geri kazanım ekipmanlarında faydalı olan yüksek sıcaklık mukavemeti, oksidasyon direnci ve dayanıklılık kombinasyonu sağlar.

Dişli kanat konstrüksiyonu birkaç pratik avantaj sunar:

• Yüksek harici ısı transfer alanı gaz tarafı ısı geri kazanımı için
• Pürüzsüz bir boruya göre iyileştirilmiş gaz türbülansı
• Yüksek sıcaklık egzoz ve baca gazı ortamları için uygundur
• Yüksek çalışma sıcaklıklarında iyi mekanik mukavemet
• Krom içeriği, yüksek sıcaklık oksidasyonuna karşı iyileştirilmiş direnç sağlar
• Yüksek yüzey alanı-hacim oranına sahip kompakt ısı değiştirici tasarımı
• Ekonomizerler ve diğer atık ısı geri kazanım bölümleri için uygundur
• Özelleştirilmiş boru, kanat ve uzunluk konfigürasyonlarında mevcuttur

ASTM A335 P9 dişli kanatlı borular yaygın olarak şunlar için düşünülür:

Gaz türbinleri, endüstriyel fırınlar, proses ekipmanları, motorlar ve diğer yüksek sıcaklık sistemleri tarafından üretilen sıcak egzoz gazlarından termal enerjiyi geri kazanmak için kullanılırlar.

Dişli kanatlı borular, baca gazından kazan besleme suyuna ısı transferi yapmak için ekonomizer bölümlerinde kullanılabilir, bu da buhar üretmek için gereken yakıt miktarını azaltır.

Isı geri kazanım buhar jeneratörlerinde, kanatlı borular türbin egzoz gazına maruz kalan ısı transfer bölümlerinde kullanılır. P9, özellikle yüksek sıcaklık alaşımlı çelik konstrüksiyonun gerekli olduğu yerlerde önemlidir.

Yanma gazlarından gelen atık ısı, kanatlı borulu ısı transfer bölümleri aracılığıyla geri kazanılabilir, bu da genel termal verimliliği artırır.

Rafineriler ve petrokimya tesisleri büyük miktarda yüksek sıcaklık proses ve yanma gazı üretir. Dişli kanatlı borular, aksi takdirde boşa gidecek bu enerjiyi geri kazanmak için ısı geri kazanım ekipmanlarına dahil edilebilir.

Gaz tarafı ısı transfer katsayısının nispeten düşük olduğu ve ek yüzey alanının gerekli olduğu özel gazdan sıvıya veya gazdan buhara ısı değiştiricilere de uygulanabilirler.

Dişli kanatlı bir boru genellikle şunlardan oluşur:

ASTM A335 P9 ana boru + sürekli kaynaklı veya mekanik olarak takılmış dişli kanat şeridi

Ana boru dahili akışkanı taşırken, harici kanatlar ek ısı transfer yüzeyi sağlar.

Tipik tasarım parametreleri şunları içerir:

Bu boyutlarASTM A335 boyut gereksinimlerinden ziyade tipik mühendislik aralıklarıdır. Nihai boru çapı, et kalınlığı, kanat yüksekliği, kanat kalınlığı, kanat yoğunluğu ve uzunluk, ısı transferi hesaplamasına, basınç tasarımına, sıcaklığa, gaz hızına, kirlenme özelliklerine ve müşterinin ekipman çizimlerine göre seçilmelidir.

ASTM A335 P9, krom-molibden bileşimine dayalı ferritik bir alaşımlı çelik kalitesidir. Tipik kimyasal gereksinimler şunları içerir:

Kesin kimyasal bileşim her zamanASTM A335/A335M'nin mevcut geçerli baskısı ve alıcının malzeme spesifikasyonu.

Tipik ASTM A335 P9 mekanik gereksinimleri şunları içerir:

*Geçerli uzama gereksinimleri, numune yönüne ve boru boyutlarına göre değişebilir. Nihai MTC, geçerli spesifikasyon ve sipariş ile kontrol edilmelidir.

P9'un krom ve molibden kombinasyonu, yüksek sıcaklık koşulları altındaki performansına katkıda bulunur ve seçilmiş yüksek sıcaklık ısı geri kazanım uygulamaları için pratik bir malzeme seçimi olmasını sağlar.

Üretim süreci, müşterinin teknik gereksinimlerine göre kontrol edilebilir:

1. P9 boru hazırlığı — ASTM A335 P9 dikişsiz alaşımlı çelik borular, gerekli Dış Çap ve et kalınlığına göre seçilir.
2. Yüzey hazırlığı — boru yüzeyi, güvenilir kanat bağlantısı sağlamak için temizlenir.
3. Kanat şeridi hazırlığı — çelik kanat şeridi, belirtilen geometriye göre şekillendirilir ve dişlenir.
4. Kanat bağlantısı — kanat, belirtilen üretim süreci kullanılarak boruya kaynaklanır veya takılır.
5. Boyutsal kontrol — boru çapı, et kalınlığı, kanat yüksekliği, kanat kalınlığı, kanat aralığı ve toplam uzunluk denetlenir.
6. Son muayene — bitmiş kanatlı boru, geçerli malzeme standardına, müşteri spesifikasyonuna ve sipariş gereksinimlerine göre denetlenir.

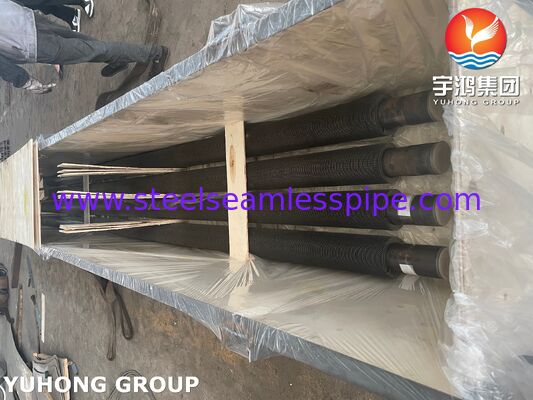

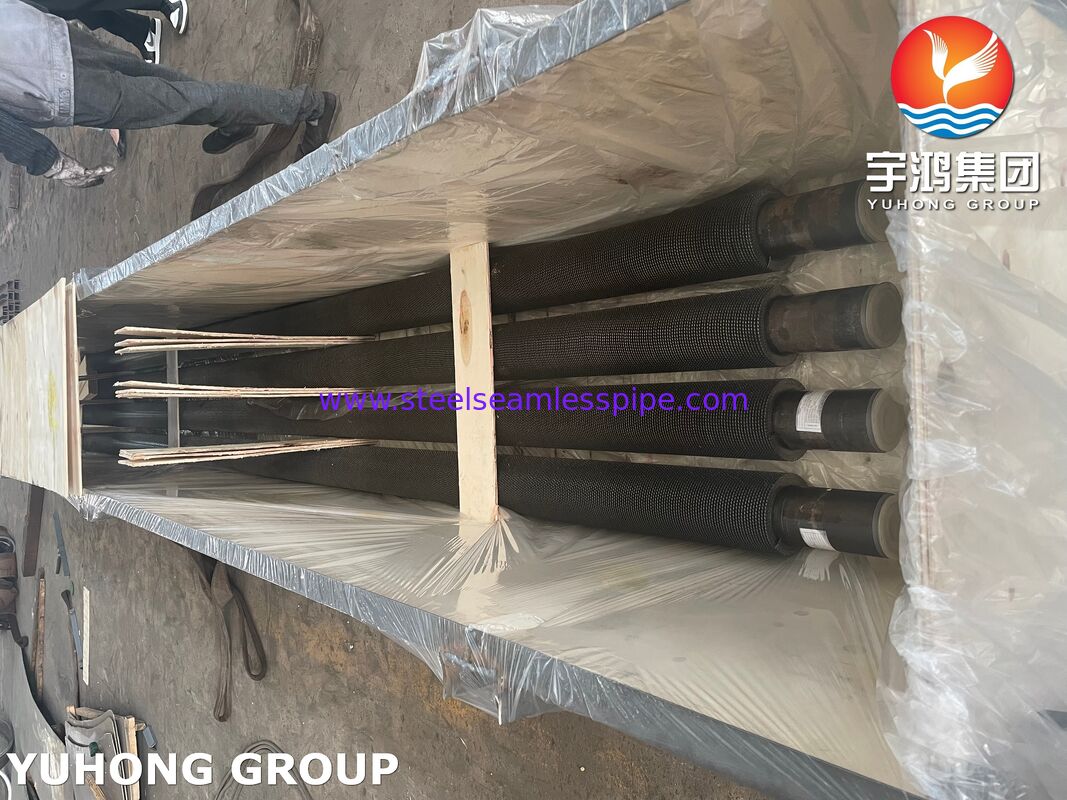

7. İşaretleme ve paketleme — borular nakliye ve kurulum için tanımlanır ve korunur.

ASTM A335 P9 dişli kanatlı borular için kalite kontrolü aşağıdaki muayene ve testleri içerebilir:

• Kimyasal bileşim analizi
• Çekme testi
• Akma mukavemeti testi
• Uzama testi
• Sertlik testi
• ASTM A335 tarafından talep edilen hidrostatik veya tahribatsız elektrik testi
• Boyutsal muayene
• Görsel inceleme

• Toplam boru uzunluğu muayenesi
• Boru Dış Çapı ve et kalınlığı muayenesi

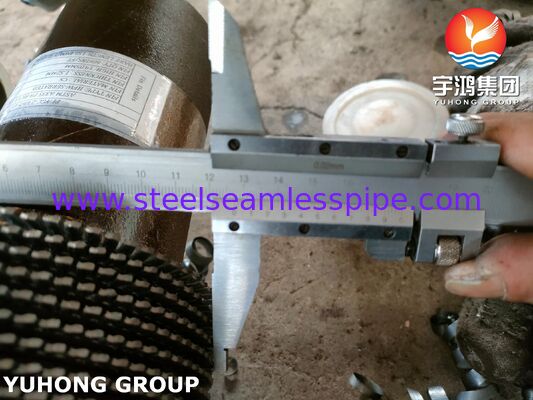

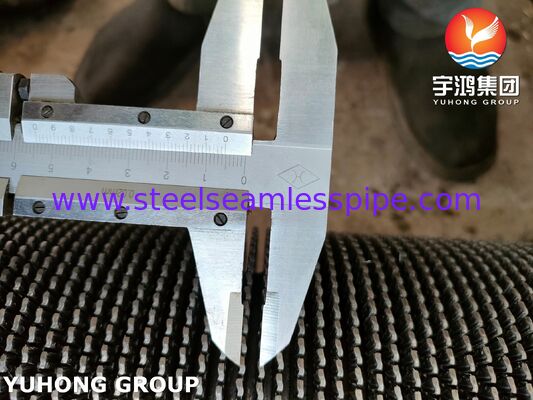

• Kanat yüksekliği ölçümü
• Kanat kalınlığı ölçümü
• Kanat aralığı/yoğunluğu ölçümü
• Kanat düzlüğü muayenesi
• Kanattan boruya bağlantı muayenesi
• Kaynak sürekliliğinin görsel incelemesi
• Talep edildiğinde kaynak bütünlüğü veya NDT muayenesi
• Sipariş spesifikasyonuna göre rastgele numune alma veya %100 muayene

Kritik atık ısı geri kazanım ekipmanları için, ek muayene gereksinimleri şunlardırultrasonik test, radyografik test, pozitif malzeme tanımlama veya üçüncü taraf denetimiproje spesifikasyonu gerektirdiğinde düzenlenebilir.

Dişli kanatların kullanılmasının ana nedeni, gaz akışına maruz kalan ısı transfer alanını artırmaktır.

Pürüzsüz bir borunun nispeten küçük bir harici yüzey alanı vardır. Kanat eklemek, ekipman hacminde orantılı bir artış gerektirmeden mevcut alanı önemli ölçüde artırır. Dişli konfigürasyon ayrıca kanat yüzeyinde kesintiler oluşturarak gaz sınır tabakasını bozabilir ve karışımı teşvik edebilir.

Bu, atık ısı geri kazanımında özellikle faydalı olabilir çünkü gaz tarafı ısı transferi genellikle gazdan sıvıya ve gazdan buhara ısı değiştiricilerde önemli bir sınırlamadır.

Gerçek performans şunlara bağlıdır:

• Gaz sıcaklığı
• Gaz akış hızı
• Gaz bileşimi
• Gaz hızı
• Dahili akışkan sıcaklığı ve akışı
• Kanat verimliliği
• Kanat aralığı
• Kanat yüksekliği
• Boru çapı
• Kirlenme ve kül yüklemesi
• Basınç düşüşü sınırlamaları
• Isı değiştirici düzeni

Bu nedenle, kanat geometrisi yalnızca kanat boyutlarına göre değil, eksiksiz bir termal ve mekanik tasarıma göre seçilmelidir.

ASTM A335 P9 dişli kanatlı borularyüksek sıcaklık uygulamaları için malzeme mukavemeti ve geliştirilmiş ısı transfer yüzeyinin etkili bir kombinasyonunu sunabilir.

Anahtar faydalar şunları içerir:

Yüksek ısı transfer yüzeyi: Dişli kanatlar, gaz tarafı ısı transferi için mevcut harici yüzeyi büyük ölçüde artırır.

Yüksek sıcaklık kapasitesi: P9 krom-molibden alaşımlı çelik, yüksek sıcaklık hizmeti için tasarlanmıştır.

Geliştirilmiş ekipman kompaktlığı: Belirli bir ekipman zarfı içine daha fazla ısı transfer yüzeyi monte edilebilir.

Zorlu endüstriyel ortamlar için uygundur: Alaşım bileşimi, sıradan karbon çeliğine kıyasla yüksek sıcaklık oksidasyonuna karşı faydalı direnç sağlar.

Esnek mühendislik: Boru boyutları ve kanat geometrisi, belirli ısı transferi ve basınç düşüşü gereksinimlerini karşılamak üzere özelleştirilebilir.

Potansiyel son kullanıcılar ve ekipman üreticileri şunları içerir:

• Enerji üretimi
• Kombine çevrimli enerji santralleri
• HRSG üreticileri
• Atık ısı geri kazanım ekipmanı üreticileri
• Rafineriler
• Petrokimya tesisleri
• Kimyasal işlem tesisleri
• Çelik ve metalurji endüstrileri
• Çimento fabrikaları
• Endüstriyel fırınlar
• Yakıtlı ısıtıcı üreticileri
• Gaz türbini egzoz ısı geri kazanım projeleri

Her üretim partisi, uygun kalite belgeleri ile birlikte tedarik edilebilirMalzeme Test Sertifikaları (MTC), kimyasal analiz, mekanik test sonuçları, boyutsal muayene kayıtları, hidrostatik/NDT kayıtları (uygun olduğu yerlerde) ve muayene sertifikalarıanlaşılan sipariş spesifikasyonuna göre.

İhracat ve mühendislik projeleri için, talep edildiğinde bağımsız üçüncü taraf acenteleri ile de muayene koordine edilebilir.

ASTM A335 P9 dişli kanatlı borular için fiyat teklifi isterken, müşteriler şunları sağlamalıdır:

• Ana boru standardı ve kalitesi
• Boru dış çapı
• Boru et kalınlığı
• Boru uzunluğu
• Kanat malzemesi
• Kanat yüksekliği
• Kanat kalınlığı
• Kanat yoğunluğu veya aralığı
• Kanat bağlantı yöntemi
• Gerekli miktar
• Çalışma sıcaklığı
• Çalışma basıncı
• Gaz bileşimi ve akış koşulları
• Geçerli muayene standardı
• Gerekli sertifikasyon
• Proje çizimleri veya teknik spesifikasyonlar

Dişli kanatlı boruları şunlara göre üretebilirizASTM/ASME gereksinimleri, müşteri çizimleri, ısı transferi hesaplamaları ve projeye özel spesifikasyonlar.

ASTM A335 P9 dişli kanatlı borularyüksek sıcaklık atık ısı geri kazanımı için özel bir ısı transfer çözümüdür. Kombinasyonları9Cr-1Mo alaşımlı çelik boru ve genişletilmiş dişli harici yüzeyonları ekonomizerler, HRSG'ler, yakıtlı ısıtıcı ısı geri kazanımı, endüstriyel fırınlar ve diğer yüksek sıcaklık gaz tarafı ısı transfer ekipmanları için özellikle uygun hale getirir.

Termal verimliliğin, yüksek sıcaklık malzeme performansının, kompakt yapının ve güvenilir kanat bağlantısının önemli olduğu projeler için, P9 dişli kanatlı borular, tasarlanmış atık ısı geri kazanım sistemleri için sağlam bir temel sağlayabilir.
