Ürün Özeti

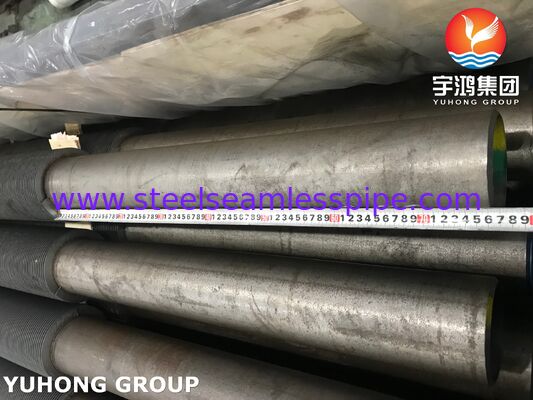

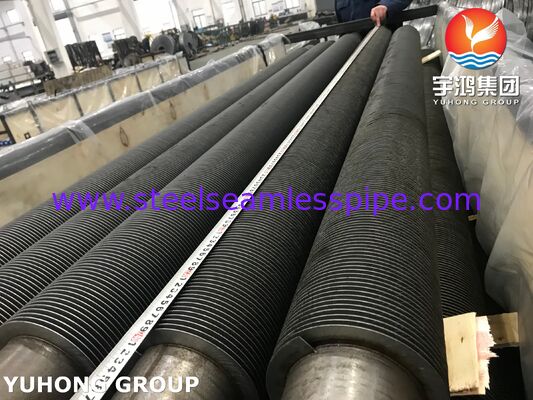

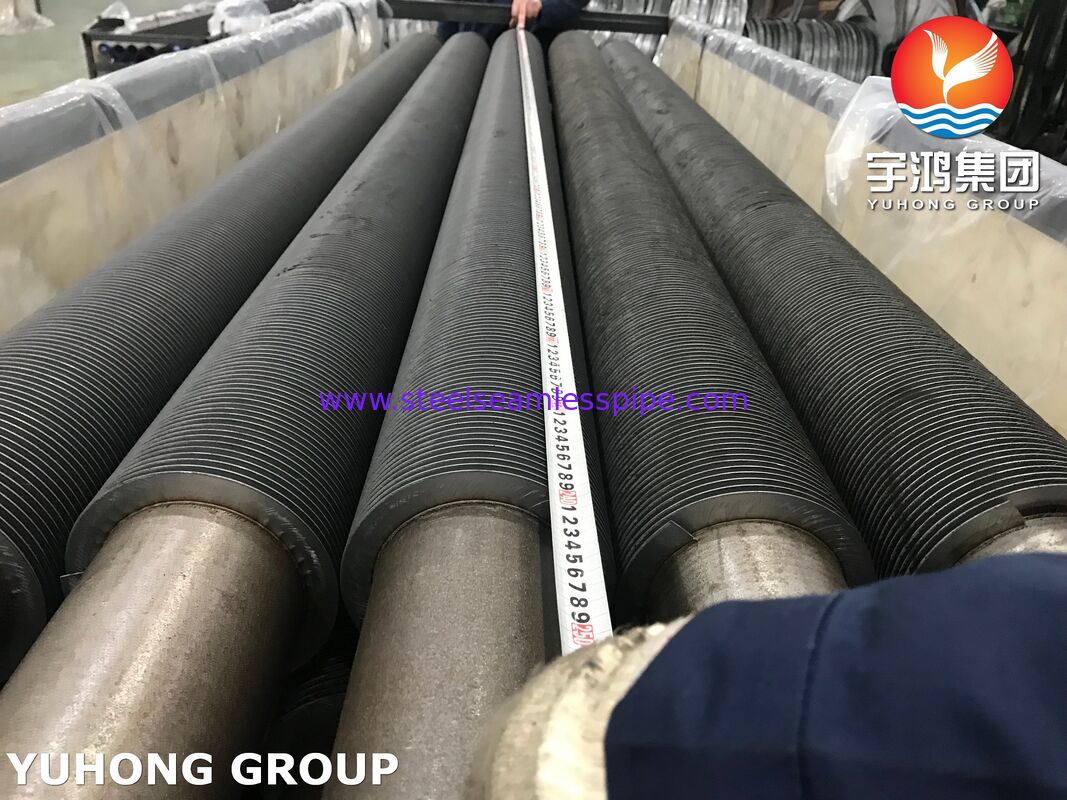

Süper ısıtıcılar için ASTM A213 T9 yüksek frekanslı kaynaklı kanatlı borular kazan, enerji üretimi, atık ısı geri kazanımı ve endüstriyel ısıtma uygulamalarında zorlu koşullar için tasarlanmış yüksek sıcaklıkta ısı transfer bileşenleridir. Borular, ASTM A213 T9 alaşımlı çelik taban borusu olarak kullanılırken, kanatlar yüksek frekanslı elektrik direnci kaynak işlemi kullanılarak boru yüzeyine sürekli olarak kaynaklanır.
T9, yüksek sıcaklık hizmeti için geliştirilmiş bir krom-molibden alaşımlı çeliktir. Krom, molibden, yüksek sıcaklık dayanımı, oksidasyon direnci ve termal stabilite kombinasyonu, onu sıcak yanma gazlarına maruz kalan süper ısıtıcı bölümleri için uygun kılar.
Yüksek frekanslı kaynaklı kanat yapısı, çıplak bir boruya kıyasla dış ısı transfer alanını önemli ölçüde artırır. Bu, süper ısıtıcının kompakt bir ısı transfer yüzeyini korurken verimli gaz tarafı ısı transferi elde etmesini sağlar.
Süper ısıtıcı uygulamaları için bu borular, müşterinin gerektirdiği boru çapı, et kalınlığı, kanat yüksekliği, kanat kalınlığı, kanat adımı, boru uzunluğu, kanat konfigürasyonu ve malzeme gereksinimlerine
Ana Özellikler
- Taban boru malzemesi: ASTM A213 T9 / ASME SA213 T9
- Üretim: Yüksek frekanslı kaynaklı kanatlandırma
- Uygulama: Kazan süper ısıtıcıları ve yüksek sıcaklıkta ısı geri kazanım ekipmanları
- Yüksek sıcaklık kapasitesi: Yüksek sıcaklık hizmeti için uygundur
- Kanat bağlantısı: Sürekli yüksek frekanslı kaynaklı bağlantı
- Isı transfer performansı: Çıplak borulara kıyasla artırılmış dış yüzey alanı
- Mekanik bütünlük: Güçlü ve sürekli kanat-boru bağlantısı
- Özelleştirme: Boru ve kanat boyutları çizimlere veya teknik spesifikasyonlara göre üretilebilir
- Muayene: Uygulanabilir olduğu şekilde boyut, görsel, kaynak bütünlüğü, mekanik ve hidrostatik testler
Süper Isıtıcılarda Neden T9 HFW Kanatlı Borular Kullanılır?
Bir süper ısıtıcı, yüksek sıcaklıktaki baca gazından doymuş veya kısmen ısıtılmış buhara ısı aktararak, türbin veya proses kullanımı için daha yüksek sıcaklıkta süper ısıtılmış buhar üretir.
Isı transfer yüzeyinin şunlara dayanması gerekir:
- Yüksek gaz sıcaklıkları
- Yüksek boru-metal sıcaklıkları
- Termal döngü
- Oksitleyici yanma atmosferleri
- Uzun süreli basınç ve sıcaklık maruziyeti
için tipik kimyasal gereksinimleri temsil etmektedir. Nihai kabul için standardın geçerli baskısı ve satın alma spesifikasyonu kullanılmalıdır. bu ortamda avantajlıdır çünkü krom ve molibden alaşımları, geleneksel karbon çelik borulara göre daha iyi yüksek sıcaklık performansı sağlar.
özellikle yüksek sıcaklık hizmeti için önemlidir. Krom oksidasyon direncine katkıda bulunurken, molibden yüksek sıcaklık dayanımını ve deformasyona karşı direnci artırır. gaz tarafı yüzey alanını genişleterek ısı transfer verimliliğini daha da artırır. Bu, nispeten kompakt bir süper ısıtıcı düzenlemesi içinde daha büyük bir ısı transferi görevi elde edilmesini sağlayabilir.Tipik Uygulamalar
ASTM A213 T9 HFW kanatlı borular özellikle şunlar için uygundur:
1. Kazan Süper Isıtıcıları
Bu, ürünün
birincil uygulamasıdır. T9 kanatlı borular, sıcak baca gazının buhara ısı aktardığı konveksiyon tipi süper ısıtıcı bölümlerinde kullanılabilir.2. Enerji Santrali Kazanları
Enerji üretim tesislerinde kullanılan yüksek basınçlı ve yüksek sıcaklıktaki kazan ısı transfer yüzeylerine entegre edilebilirler.
3. Atık Isı Geri Kazanım Kazanları
Yüksek sıcaklıktaki egzoz gazının buhar üretmek veya süper ısıtmak için geri kazanıldığı yerlerde T9 kanatlı borular kullanılabilir.
4. HRSG Sistemleri
HRSG tasarımcısının sıcaklık, basınç, metalurji ve kaynak gereksinimlerine bağlı olarak,
ısı geri kazanım buhar jeneratörlerinin seçilmiş yüksek sıcaklık ısı transfer bölümleri için dikkate alınabilirler.5. Endüstriyel Kazanlar
Yüksek sıcaklıkta buhar üretimi gerektiren proses endüstrileri, uygun süper ısıtıcı ve ısı geri kazanım bölümlerinde alaşımlı çelik kanatlı borular kullanabilir.
Yaygın Boyutlar
Nihai boyutlar her zaman kazan veya ısı değiştirici tasarımı tarafından belirlenmelidir. Aşağıdaki aralıklar, ürünün bir sınırlaması olmaktan çok tipik üretim olasılıklarıdır.
Taban Boru Boyutları
Öğe
| Yaygın Aralık |
Dış çap |
| 25.4–63.5 mm |
Et kalınlığı |
| Kanat yüksekliği |
Boru uzunluğu |
| Kanat kalınlığı |
Kanat yüksekliği |
| Kanat adımı |
Kanat kalınlığı |
| Kanat genişliği |
Kanat adımı |
| Genel düzlük |
Kanat tipi |
| Katı / tırtıklı, tasarıma bağlı olarak |
Büyük endüstriyel projeler için, |
özel boru çapları, et kalınlıkları, kanat boyutları ve uzunlukları müşteri çizimleri ve proje spesifikasyonlarına göre üretilebilir.
Yaygın bir konfigürasyon şunları içerebilir:
ASTM A213 T9 boru + karbon/alaşımlı çelik kanat + sürekli HFW bağlantısı
Kanat malzemesi,
baca gazı sıcaklığı, korozyon ortamı, termal genleşme gereksinimleri, kaynak prosedürü ve alıcı spesifikasyonuna göre seçilmelidir.
Aşağıdaki değerler,
ASTM A213 T9 için tipik kimyasal gereksinimleri temsil etmektedir. Nihai kabul için standardın geçerli baskısı ve satın alma spesifikasyonu kullanılmalıdır.Element
| Tipik ASTM A213 T9 Gereksinimi, % |
Karbon (C) |
| 0.15 maks. |
Mangan (Mn) |
| 0.30–0.60 |
Fosfor (P) |
| 0.025 maks. |
Silikon (Si) |
| 0.025 maks. |
Silikon (Si) |
| 0.25–1.00 |
Krom (Cr) |
| 8.00–10.00 |
Molibden (Mo) |
| 0.90–1.10 |
Cr-Mo alaşım sistemi |
özellikle yüksek sıcaklık hizmeti için önemlidir. Krom oksidasyon direncine katkıda bulunurken, molibden yüksek sıcaklık dayanımını ve deformasyona karşı direnci artırır.Not: Kimyasal bileşim, siparişte belirtilen kesin ASTM A213/ASME SA213 baskısına göre doğrulanmalıdır.
ASTM A213 T9'un Mekanik ÖzellikleriTipik ASTM A213 T9 minimum mekanik gereksinimleri şunları içerir:
Özellik
ASTM A213 T9 Gereksinimi
| Çekme dayanımı |
415 MPa min. |
| Akma dayanımı |
205 MPa min. |
| Uzama |
30% min. |
| Mekanik özellikler normalde malzeme test sertifikaları ve geçerli mekanik test prosedürleri kullanılarak doğrulanır. |
Gerçek tedarik için, |
en son geçerli ASTM/ASME baskısı ve proje spesifikasyonu yukarıda gösterilen genel değerlere göre önceliklidir
.Yüksek Frekanslı Kaynak İşlemiKanat, kontrollü bir
yüksek frekanslı direnç kaynak işlemi
kullanılarak T9 borusuna sürekli olarak yapıştırılır.Üretim sırasında:
Kanat şeridi boruya doğru şekilde konumlandırılır.
- Yüksek frekanslı elektrik akımı, temas arayüzünde lokalize ısı üretir.
- Sürekli bir metalurjik bağ oluşturmak için basınç uygulanır.
- Kaynaklı kanatlı boru gerektiği gibi soğutulur ve düzeltilir.
- Bitmiş boru boyut ve kaynak kalitesi muayenesinden geçer.
- Borular gerekli uzunluğa kesilir ve sevkiyata hazırlanır.
- Mekanik olarak takılan kanatların aksine, doğru şekilde üretilmiş bir HFW kanat,
- kanat-boru arayüzü boyunca sürekli bir bağlantı
sağlar, bu da termal iletkenlik ve uzun vadeli hizmet güvenilirliği için önemlidir.Test ve MuayeneKalite kontrol, hem
ASTM A213 T9 taban borusunu
hem de yüksek frekanslı kaynaklı kanat bağlantısını kapsamalıdır.1. Kimyasal Bileşim Analizi
2. Çekme Testi
Çekme testi, taban boru malzemesinin gerekli çekme dayanımını, akma dayanımını ve uzamasını doğrular.
3. Sertlik Testi
Geçerli spesifikasyon tarafından gerektirildiğinde malzeme durumunu ve üretim tutarlılığını doğrulamak için sertlik testi yapılabilir.
4. Hidrostatik Test
Geçerli ASTM/ASME standardına ve alıcı gereksinimlerine göre taban borularında veya bitmiş montajlarda hidrostatik basınç testi yapılabilir.

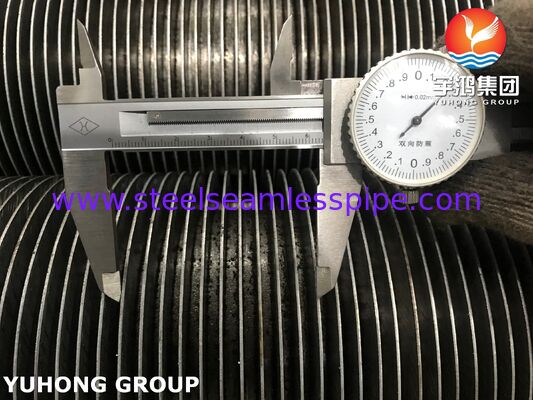

5. Boyut Muayenesi
Tipik boyut muayeneleri şunları içerir:
Boru dış çapı
Et kalınlığı
- Boru uzunluğu
- Kanat yüksekliği
- Kanat kalınlığı
- Kanat adımı
- Kanat genişliği
- Genel düzlük
- Kanat hizalaması
- 6. Görsel Muayene
- Boru ve kanat yüzeyleri şunlar için görsel olarak muayene edilir:
Çatlaklar
Aşırı oksidasyon
- Yüzey hasarı
- Zayıf kanat bağlantısı
- Düzensiz kanat geometrisi
- Kaynak anormallikleri
- 7. Kanat-Boru Kaynak Muayenesi
- HFW dikişi, alıcının kalite gereksinimlerine göre değerlendirilmelidir. Nitelendirme ve üretim kontrolü için yıkıcı kaynak kontrolleri, metalografik inceleme, soyma/bağlantı testi veya diğer geçerli muayene yöntemleri belirtilebilir.
8. Tahribatsız Muayene
Proje spesifikasyonu tarafından gerektirildiğinde, geçerli NDT yöntemleri şunları içerebilir:
Ultrasonik test
Girdap akımı testi
- Boyar madde penetrant testi
- Radyografik muayene
- Kesin NDT yöntemi,
- boru spesifikasyonu, tasarım kodu, hizmet koşulları ve alıcının muayene planına
göre seçilmelidir.ASTM A213 T9 HFW Kanatlı Boruların Avantajları
T9 Cr-Mo çeliği, yüksek sıcaklık kazan ve ısı değiştirici hizmeti için tasarlanmıştır.
Artırılmış Isı Transfer Alanı
Kanatlar, aynı çaptaki çıplak bir borudan önemli ölçüde daha fazla gaz tarafı yüzey alanı sağlar.
Verimli Kanat-Boru Isı Transferi
Sürekli HFW bağlantısı, boru ve kanat arasında doğrudan bir ısı transfer yolu sağlar.
Kompakt Isı Transfer Tasarımı
Daha yüksek yüzey alanı yoğunluğu, mühendislerin daha küçük bir ısı transfer bölümü içinde gerekli ısı transfer görevini yerine getirmelerine yardımcı olabilir.
Zorlu Kazan Ortamları İçin Uygun
T9 alaşımlı çelik ve kaynaklı kanat yapısının kombinasyonu, ürünü seçilmiş yüksek sıcaklık süper ısıtıcı ve ısı geri kazanım uygulamaları için uygun hale getirir.
Kalite Güvencesi
Her üretim partisi, aşağıdaki gibi uygun kalite belgeleriyle birlikte tedarik edilebilir:
Malzeme Test Sertifikası (MTC)
Kimyasal bileşim raporu
- Mekanik test sonuçları
- Boyut muayene raporu
- Hidrostatik test sonuçları (varsa)
- NDT raporları (belirtilmişse)
- Kanat kaynak muayene kayıtları
- Isı/parti izlenebilirlik belgeleri
- Uygunluk belgesi
- Muayene gereksinimleri,
- ASME, ASTM, EN, API, proje spesifikasyonları veya alıcı onaylı muayene ve test planlarına
göre özelleştirilebilir.Paketleme ve Teslimat
Paketlenmiş boru demetleri
Koruyucu uç kapakları
- Neme dayanıklı ambalaj
- Çelik veya ahşap çerçeveler
- Açıkça işaretlenmiş tanımlama etiketleri
- Isı/parti izlenebilirlik işaretleri
- Uluslararası sevkiyatlar için, paketleme
- boru uzunluğu, ağırlığı, varış noktası, taşıma yöntemi ve müşteri gereksinimlerine
göre seçilmelidir.Süper Isıtıcılar İçin ASTM A213 T9 HFW Kanatlı Borular – Özet
, yüksek sıcaklık kazan ve ısı geri kazanım uygulamaları için tasarlanmış ısı transfer bileşenleridir. Ana avantajları,
Cr-Mo alaşımlı çelik T9 taban borusu ile sürekli yüksek frekanslı kaynaklı kanat kombinasyonudur, bu da hem yüksek sıcaklık malzeme performansı hem de artırılmış gaz tarafı ısı transfer alanı sağlar.Özellikle süper ısıtıcılar, yeniden ısıtıcılar, enerji kazanları, atık ısı geri kazanım kazanları, HRSG'ler ve seçilmiş endüstriyel ısı geri kazanım sistemleri
için uygundurlar.Bir süper ısıtıcı üreticisi veya EPC yüklenicisi için en önemli satın alma parametreleri
.
