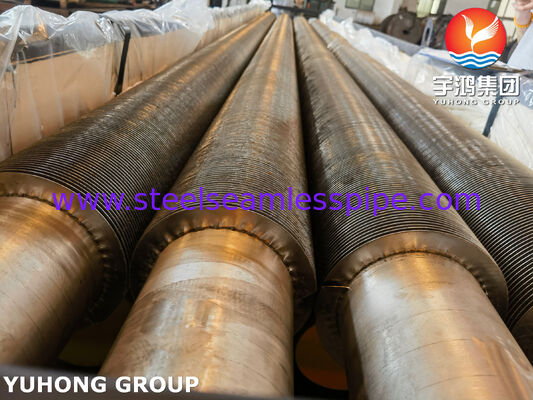

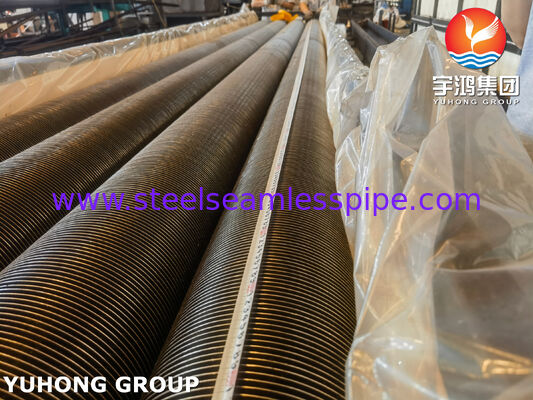

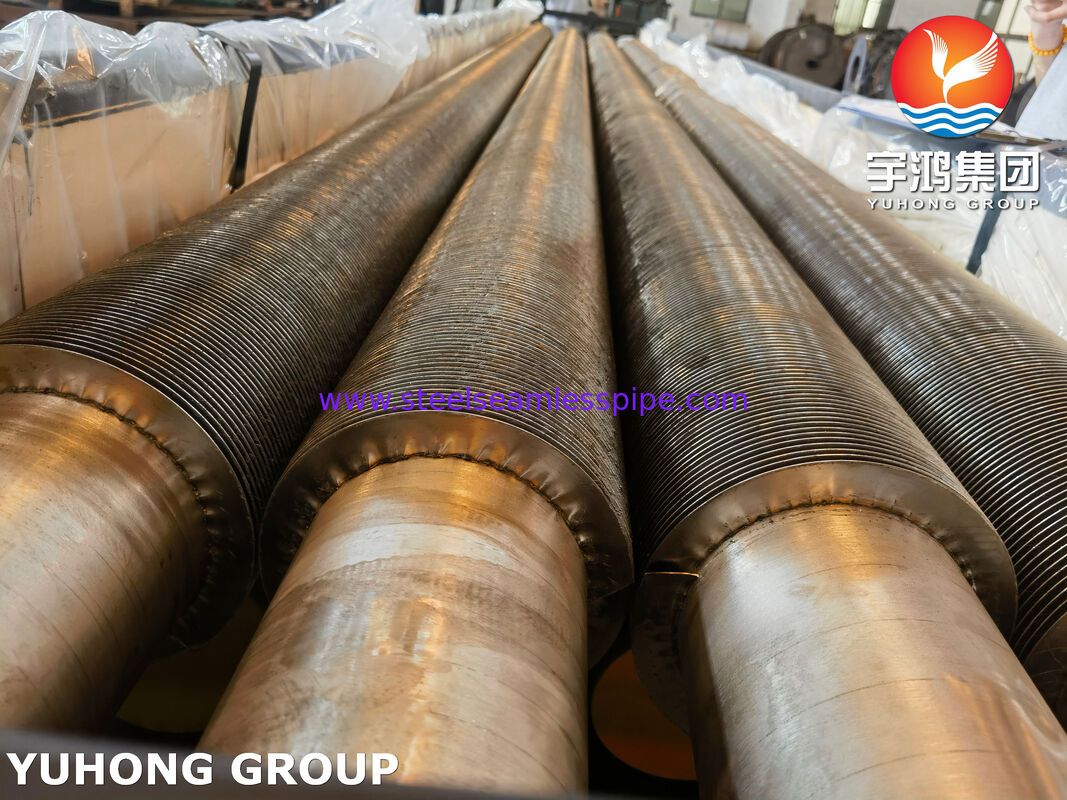

Atık Isı Geri Kazanımı İçin Yüksek Frekans Kaynaklı Kanatlı Borular – ASTM A269 TP321
Ürün Genel Bakışı
ASTM A269 TP321 Yüksek Frekans Kaynaklı Kanatlı Borular , atık ısı geri kazanım sistemlerinde, endüstriyel fırınlarda, rafineri proses ısıtıcılarında, petrokimya tesislerinde ve yüksek sıcaklık gaz ısı değiştiricilerindegaz tarafı ısı transfer alanında önemli bir artış
Ürün, östenitik paslanmaz çelik TP321 boruyu sürekli kaynaklanmış metal kanatlarla birleştirir. Yüksek frekanslı kaynak, kanat ve boru arasında güçlü bir metalurjik/mekanik bağ oluşturarak, ısının sıcak baca gazı veya proses gazından kanatlı yüzey aracılığıyla boru tarafındaki akışkana verimli bir şekilde transfer edilmesini sağlar.
ASTM A269 TP321, özellikle oksidasyona, termal döngüye ve taneler arası korozyona karşı direncin önemli olduğu yüksek sıcaklık uygulamaları için uygundur. Titanyum stabilize edilmiş TP321 kalitesi, belirli yüksek sıcaklık hizmetlerinde geleneksel 304 paslanmaz çeliğe göre avantajlar sağlayabilir.
Atık ısı geri kazanım ekipmanları için kanatlı yapı, çıplak bir boruya kıyasla etkili dış ısı transfer alanını önemli ölçüde artırır. Bu, ekipman tasarımcılarının nispeten kompakt bir ısı transfer yüzeyinde daha yüksek ısı geri kazanımı elde etmelerini sağlar.
Anahtar Özellikler
- Temel boru malzemesi: ASTM A269 TP321 paslanmaz çelik
- Kanat tipi: Yüksek frekans kaynaklı kanat
- Uygulama: Atık ısı geri kazanımı
- Mükemmel ısı transfer yüzeyi iyileştirmesi
- Yüksek sıcaklıklarda iyi oksidasyon direnci
- Titanyum stabilize östenitik paslanmaz çelik
- Güçlü kanat-boru bağlantısı
- Termal döngü ve endüstriyel hizmet için uygun
- Özel boru, kanat, uzunluk ve konfigürasyon mevcuttur
- , baca gazı, yanma gazı ve proses gazı ısı geri kazanımı
için uygundur
Tipik Uygulamalar
ASTM A269 TP321 YFK kanatlı borular özellikle aşağıdaki durumlar için uygundur:
1. Atık Isı Geri Kazanım Kazanları
Borular, sıcak egzoz gazlarının artık enerjilerini suya veya başka bir proses akışkanına aktardığı ısı geri kazanım bölümlerine entegre edilebilir.
- Tipik uygulamalar şunları içerir:
- Atık ısı kazanları
- Atık ısı geri kazanım üniteleri
- Endüstriyel egzoz ısı geri kazanımı
- Proses gazı ısı geri kazanımı
Isı geri kazanım buhar üretim ekipmanları
2. Rafineri ve Petrokimya Tesisleri
Rafineriler ve petrokimya tesisleri önemli miktarda yüksek sıcaklık egzoz ve proses gazı üretir. TP321 YFK kanatlı borular, aksi takdirde boşa harcanan bu termal enerjiyi geri kazanmak için kullanılabilir.
- Potansiyel uygulamalar şunları içerir:
- Proses ısıtıcısı konveksiyon bölümleri
- Rafineri fırını ısı geri kazanımı
- Petrokimya proses ısıtıcıları
- Hidrokarbon işleme üniteleri
Yüksek sıcaklık gaz ısı değiştiricileri
3. Endüstriyel Fırın Isı Geri Kazanımı
- Endüstriyel fırınlar, önemli ölçüde geri kazanılabilir enerji içeren sıcak gazlar boşaltır. Kanatlı borulu ısı değiştiriciler bu enerjiyi aşağıdaki amaçlarla yakalayabilir:
- Kazan besleme suyu ön ısıtma
- Yanma havası ön ısıtma
- Proses suyu ısıtma
- Buhar üretimi
Proses akışkanı ön ısıtma
4. Yüksek Sıcaklık Gaz Isı Değiştiricileri
TP321 paslanmaz çelik ve YFK kanat konstrüksiyonunun birleşimi, bu ürünü büyük bir gaz tarafı ısı transfer yüzeyinin gerekli olduğu sıcak gazlara maruz kalan ısı değiştiricileri için uygun hale getirir.
Yaygın Boyut Aralığı
Kesin boyutlar, ısı transfer hesaplamasına, gaz hızına, çalışma sıcaklığına, basınca, kirlenme koşullarına ve ekipman tasarımına göre seçilmelidir.
| Tipik üretim aralıkları şunları içerebilir: |
Ürün |
| Tipik Aralık |
Boru Dış Çapı |
| Boru dış çapı |
Boru et kalınlığı |
| Boru et kalınlığı |
Kanat yüksekliği |
| Kanat yüksekliği |
Kanat kalınlığı |
| Kanat kalınlığı |
Kanat aralığı |
| Kanat konfigürasyonu |
Boru uzunluğu |
| Kanat malzemesi |
Kanat konfigürasyonu |
| Kanat aralığı |
Kanat malzemesi |
| Paslanmaz çelik veya uyumlu alaşım |
|
ASTM A269 TP321Bunlar sabit ASTM A269 gereksinimleri yerine yaygın mühendislik aralıklarıdır
. Müşteri çizimleri, ısı transfer hesaplamaları veya ekipman spesifikasyonlarına göre özel boyutlar üretilebilir.
Özellikle zorlu yüksek sıcaklık hizmetleri için, kanat malzemesi, çalışma sıcaklığı, korozyon ortamı ve termal genleşme gereksinimlerine göre boru malzemesi ile birlikte seçilmelidir.
ASTM A269 TP321 Kimyasal BileşimiAşağıdaki, ASTM A269 kapsamındaki TP321 paslanmaz çelik boru
| için yaygın olarak belirtilen kimyasal bileşim sınırlarını temsil etmektedir. Standartın geçerli baskısı ve alıcının spesifikasyonu her sipariş için doğrulanmalıdır. |
Element |
| TP321 Tipik Maksimum / Aralık (%) |
Karbon (C) |
| ≤ 0.08 |
Mangan (Mn) |
| ≤ 2.00 |
Silikon (Si) |
| ≤ 0.75 |
Fosfor (P) |
| ≤ 0.045 |
Kükürt (S) |
| ≤ 0.030 |
Krom (Cr) |
| 17.0–19.0 |
Nikel (Ni) |
| 9.0–12.0 |
Titanyum (Ti) |
| ≥ 5 × C ve ≤ 0.70 |
Demir (Fe) |
DengeÖnemli:
Yukarıdaki değerler, yaygın olarak belirtilen ASTM A269 TP321 bileşim aralığı olarak kabul edilmelidir. Yönetici malzeme sertifikası ve mevcut ASTM baskısı her zaman öncelikli olmalıdır.
Mekanik Özellikler ASTM A269 TP321
| ile ilişkili tipik minimum mekanik gereksinimler şunları içerir: |
Özellik |
| Tipik Gereksinim |
Çekme dayanımı |
| ≥ 515 MPa |
Akma dayanımı |
| ≥ 205 MPa |
Uzama |
≥ 35%
Gerçek mekanik özellikler, boru üretim koşuluna, ısıl işlemine, boyutlarına ve geçerli satın alma spesifikasyonuna göre değişiklik gösterebilir.Kanatlı boru uygulamaları için, borunun kendisinin mekanik performansı, kanat-boru bağ performansıyla karıştırılmamalıdır
. İkincisi ayrı üretim ve muayene kontrolleri gerektirir.
Yüksek Frekans Kaynak İşlemiKanat, kontrollü bir gaz tarafı ısı transfer alanında önemli bir artış
kullanılarak boruya sürekli olarak yapıştırılır.
Üretim sırasında, yüksek frekanslı elektrik enerjisi, kanat-boru arayüzünde lokalize ısı üretir. Kontrollü basınç, kanat ve boruyu yakın temas haline getirerek sürekli kaynaklı bir bağlantı oluşturur.
- İşlem birkaç avantaj sağlar:
- Sürekli kanat bağlantısı
- Yüksek üretim tutarlılığı
- İyi termal temas
- Düşük termal temas direnci
- Titreşime karşı güçlü direnç
- Termal genleşme ve büzülmeye karşı iyi direnç
- Uzun uzunlukta kanatlı borular için uygun
Tutarlı kanat geometrisi
Kaynak parametreleri, boru malzemesine, kanat malzemesine, kanat kalınlığına, kanat yüksekliğine ve üretim hızına göre kontrol edilir.
Muayene ve TestKalite kontrol, hem ASTM A269 TP321 ana borusunu hem de gaz tarafı ısı transfer alanında önemli bir artış
kapsamalıdır.
1. Kimyasal Bileşim Analizi
Paslanmaz çelik kalitesini doğrulamak ve gerekli alaşım elementlerini teyit etmek için PMI veya laboratuvar kimyasal analizi yapılabilir.
2. Çekme Testi
Temsili borular, geçerli standarda göre çekme dayanımı, akma dayanımı ve uzama için test edilir.
3. Sertlik Testi
Satın alma spesifikasyonu veya kalite kontrol planı gerektirdiğinde sertlik testi yapılabilir.
4. Hidrostatik veya Tahribatsız Test
Boru, ASTM A269 ve satın alma spesifikasyonu tarafından gerektirilen geçerli hidrostatik test veya tahribatsız elektrik testine tabi tutulabilir.

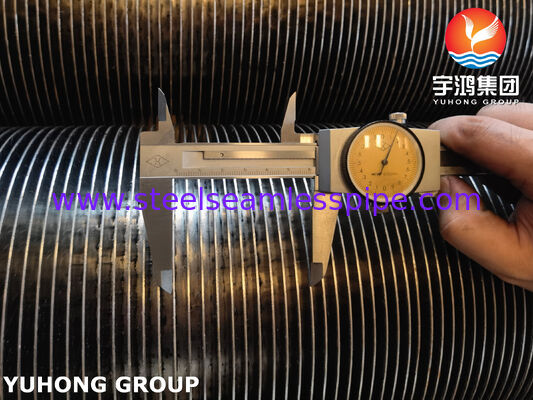

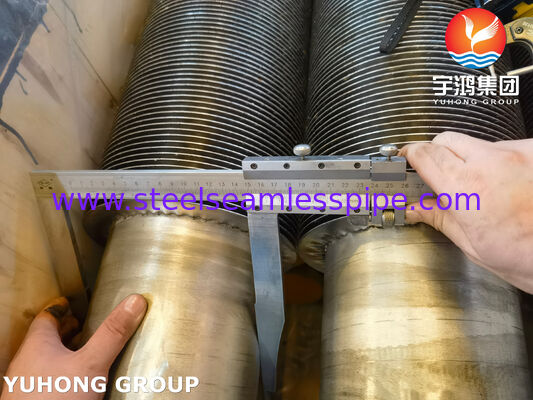

5. Boyutsal Muayene
- müşteri gereksinimlerine göre üretebiliriz, bunlar arasında özelleştirilmiş şunlar bulunur:
- Boru dış çapı
- Kanat konfigürasyonu
- Boru et kalınlığı
- Kanat yüksekliği
- Kanat kalınlığı
- Kanat aralığı
- Kanat eş merkezliliği
Kanat düzlüğü
6. Görsel Muayene
- Bitmiş kanatlı boru aşağıdaki durumlar için incelenir:
- Yüzey kusurları
- Çatlaklar
- Aşırı oksidasyon
- Düzensiz kanat geometrisi
- Kaynak süreksizlikleri
- Hasarlı kanatlar
Boru deformasyonu
7. Kanat-Boru Bağlantısı Muayenesi
YFK kanatlı borunun termal performansı kanat-boru bağlantısına büyük ölçüde bağlı olduğundan, kaynaklı bölge üreticinin kalite kontrol prosedürüne ve alıcının gereksinimlerine göre incelenmelidir.
Uygulamaya bağlı olarak, tahribatlı bağ testi, metalografik inceleme veya diğer onaylanmış muayene yöntemleri belirtilebilir.
8. Malzeme SertifikasıBoru malzemesini, kimyasal bileşimini ve mekanik özelliklerini belgelemek için bir Malzeme Test Sertifikası (MTS)
sağlanabilir. Alıcı tarafından belirtildiğinde EN 10204 3.1 sertifikası da sağlanabilir.
Atık Isı Geri Kazanımında AvantajlarYFK kanatlı konfigürasyonun temel avantajı, gaz tarafı ısı transfer alanında önemli bir artış
dır.
- Çıplak borularla karşılaştırıldığında, kanatlı borular şunları yapabilir:
- Isı transfer kapasitesini artırmak
- Gerekli ısı değiştirici yüzey ayak izini azaltmak
- Düşük değerli atık ısının daha iyi geri kazanılmasını sağlamak
- Daha kompakt ısı geri kazanım ekipmanlarını desteklemek
- Ekipman termal verimliliğini artırmak
Belirli bir görev için gereken boru sayısını azaltmak (tasarıma bağlı olarak)
TP321, ısı geri kazanım sistemi yüksek sıcaklıklarda çalıştığında ve titanyum stabilizasyonlu bir östenitik paslanmaz çelik gerektirdiğinde çekici bir malzeme seçeneği sunar.
Üretim ve Özelleştirme ASTM A269 TP321 YFK kanatlı boruları
- müşteri gereksinimlerine göre üretebiliriz, bunlar arasında özelleştirilmiş şunlar bulunur:
- Boru dış çapı
- Boru et kalınlığı
- Kanat yüksekliği
- Kanat kalınlığı
- Kanat aralığı
- Kanat malzemesi
- Kanat konfigürasyonu
- Boru uzunluğu
- Kanatsız boru uçları
- Yüzey kaplaması
Paketleme düzenlemesiYeni bir atık ısı geri kazanım projesi için müşteriler ısı yükü, giriş/çıkış sıcaklıkları, gaz bileşimi, akış hızı, çalışma basıncı, boru tarafı ortamı ve mevcut kurulum alanı
