TEMA Tip BEM 1108 Tüpler Monel 400 Sabit Tüp Tablalı Kabuk ve Borulu ısı değiştirici

Ürün ayrıntıları:

Menşe yeri:	Çin, Kore
Marka adı:	YUHONG
Sertifika:	TEMA Class R / ASME Section VIII Division 1
Model numarası:	TEMA Tipi BEM Dikey Kabuk ve Borulu Eşanjör

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	USD 50,000 - USD 1,000,000 PER SET
Ambalaj bilgileri:	Müşteri gereksinimlerine dayalı standart ahşap kasalar veya özel ambalaj.
Teslim süresi:	60-90 gün
Ödeme koşulları:	T/T,D/P,D/A,L/C,Western Union
Yetenek temini:	500 Takım/Ay

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (350)

Paslanmaz Çelik Dikişsiz Boru (343)

Dubleks Paslanmaz Çelik Boru (137)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (171)

Fin Tüpü (745)

Isı eşanjörü (38)

Eşanjör Borusu (476)

Sıcaklık Değiştiricisi tüp kümesi (54)

Eşanjör Boru Sayfası (129)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (62)

Paslanmaz Çelik Dikişli Boru (134)

Nikel Alaşım Boru (276)

Nikel Alaşımlı Boru (108)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (222)

titanyum tüp (22)

Parlak Tavlı Boru (166)

Kazan Borusu (162)

çelik uydurma (876)

Çelik Flanş (680)

Diğerleri (412)

Kaplama parçaları (9)

Detaylı ürün tanımı

Ekipman Türü:	Kabuk ve tüp ısı eşanjörü	Tasarım Kodu ve Standardı:	ASME Bölüm VIII Div. 1, TEMA Sınıf R, NACE MR0175 / ISO 15156
Kabuk malzemesi:	ASME SA-516 Gr. 70 N (Normalize) / ASME SA-106 Gr. B	Tüp Malzemesi:	ASME SA-179 Dikişsiz Soğuk Çekilmiş / ASME SA-213 TP316L
Tubeesset Malzemesi:	ASME SA-350 LF2 Cl. 1 / ASME SA-105 / ASME SA-266	Kanal / Başlık Malzemesi:	ASME SA-516 Gr. 70 N
Cıvata Malzemesi:	ASME SA-193 Gr. B7 (Çiviler) ve ASME SA-194 Gr. 2H (Ağır Altıgen Somunlar)
Vurgulamak:	Monel 400 kabuk ve borulu ısı değiştirici , TEMA Tip BEM ısı değiştirici , sabit tüp tablalı ısı değiştirici

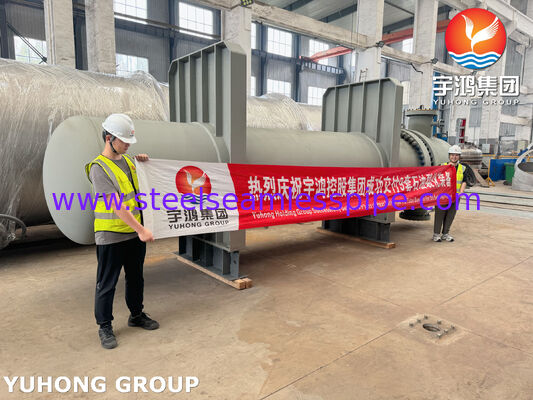

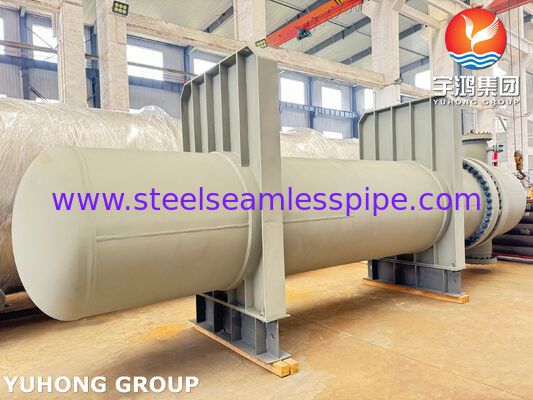

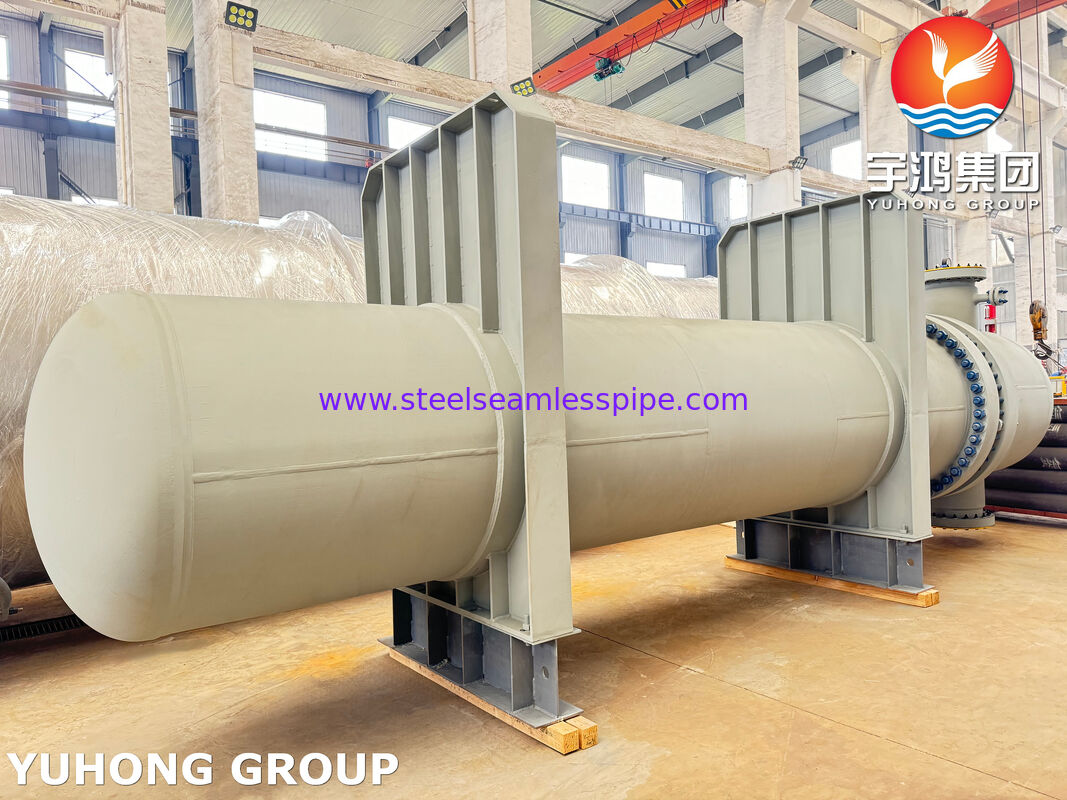

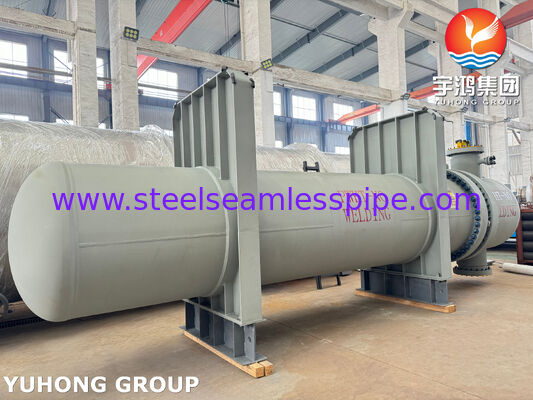

TEMA Tip BEM 1108 Tüpler Monel 400 Sabit Tüp Tablalı Kabuk ve Borulu Isı Değiştirici

Bu ünite, ASME Bölüm VIII Kısım 1 ve TEMA Sınıf R standartlarına sıkı sıkıya uygun olarak tasarlanmış endüstriyel bir kabuk ve boruluısı değiştirici(ayrıcateam ısı değiştiriciolarak da adlandırılır) olup, entegre 1108 tüplükanatlı tüp demetiham petrol damıtma ünitesi stabilizatör üst kondenserine (Etiket No. W-04A/B) monte edilmek üzere tasarlanmıştır. Mekanik tasarım, sulu klorür ve asidik hidrokarbonlar içeren şiddetli aşındırıcı yoğuşma ortamlarını ele alır.

Bileşen ve ASME Malzeme Özellikleri

Bileşen Adı	Çizim Referansı	ASME Malzeme Özelliği	Boyutlar ve Teknik Parametreler
Tüp Tablası	E2-1566	ASME SB-127 UNS N04400 (Monel 400)	OD Ø1170 mm, Kalınlık 63.5 mm, 8x M12 Dişli Delikler
Demeti Montajı	E1-9277	ASME SB-163 UNS N04400 (Monel 400)	1108 tüplükanatlı tüp demeti, Derinlik Genleşmesi 40.5/60.5 mm
Kabuk Gövdesi	E1-9311	ASME SA-516 Gr. 70 + SB-127 Kaplama	Monel 400 İç Kaplama Tabakalı Karbon Çelik Taban Plakası

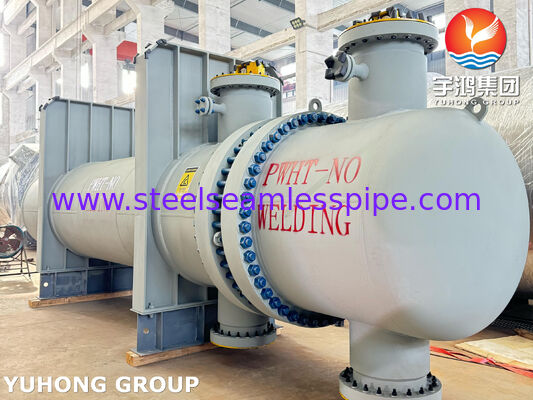

Kafa / Başlık	E1-9311	ASME SA-516 Gr. 70 + SB-127 Kaplama	Nozullar N1 (18"-150) ve N2 (6"-150) ile Çift geçişli kafa başlığı
Sızdırmazlık Contası	E1-9311 Not 2	Monel 400 / Genleşmiş Grafit	Çift Yüzeyli Grafit Katmanlı Masif Monel 400 Tırtıklı Metal Çekirdek
Nozül Flanşları	E1-9311	ASME SA-105 / SA-106 Gr. B / Monel 400	N1-N4 Flanşlı Bağlantı ANSI B16.5; N5-N11 NPT 6000# Kuplajlar

Teknik Özellikler ve Proses Mühendisliği

Hassas Tüp Genleşme Prosedürü:kanatlı tüp demetiMonel 400 tüp tablasına çift derinlikli tork genleşme işlemi (40.5 mm ve 60.5 mm'de Derinlik Genleşmesi) kullanılarak sabitlenir. Tüp delik düzeni 20.25 mm üçgen/kare hatve desenine uyar.
Korozyona Dayanıklı Kaplama ve Metalurji: Kabuğun ve basınç tutucu başlıkların aşındırıcı buharlara maruz kalan tüm ıslak yüzeyleri ASME SB-127 UNS N04400 (Monel 400) masif veya kaplanmış malzeme kullanır.
Akış Dağılımı ve Baffle Konumlandırması: Ağır hizmet tipi çarpma koruma plakaları ve enine baffle plakaları ile entegre edilerek, 750 mm ve 753 mm'de tekdüze tüp destek aralığını korur.

Kalite Güvencesi ve QA/QC Özellikleri

Hidrostatik ve Pnömatik Testler: Kabuk tarafı ve tüp tarafı basınç testleri, ASME Bölüm VIII Kısım 1 kurallarına uygun olarak bağımsız olarak gerçekleştirilir
Tahribatsız Muayene (NDE): Tüm tam nüfuziyetli alın kaynaklı birleşimlere %100 Radyografik Test (RT) uygulanır; tüp tablosu-tüp genleşmiş/kaynaklı birleşimlere %100 Sıvı Penetrant Testi (PT) uygulanır.
Yüzey Kaplama ve Son İşlem: Yapısal harici karbon çelik bileşenler sıcak daldırma galvaniz işlemine tabi tutulur; son kaplama uygulaması Grafit + AISI 316 / Power Graf 3 Premium yüksek sıcaklık koruyucu kaplamadan oluşur.

Uluslararası Lojistik ve Nakliye Özellikleri

Kaldırma ve Taşıma Aparatları:ısı değiştirici kabuğuna montajından sonra sökme ve tapa ile kapatma işlemleri planlanmıştır.
Flanş Yüzü Koruması: Tüm ANSI B16.5 yükseltilmiş yüzeyli flanşlar ve dişi NPT kuplajlar, okyanus taşımacılığı ve ihracat nakliyesi için ağır hizmet tipi plastik kapak plakaları ve pas önleyici kapaklarla donatılmıştır.
