ASME SB516 Atmosfer Kulesi için Kabuklı ve Tüplü Isı Değiştiricisi Monel400 Kapalı Düzeltme Kondansörü

ASME SB516 Atmosfer Kulesi için Kabuklı ve Tüplü Isı Değiştiricisi Monel400 Kapalı Düzeltme Kondansörü

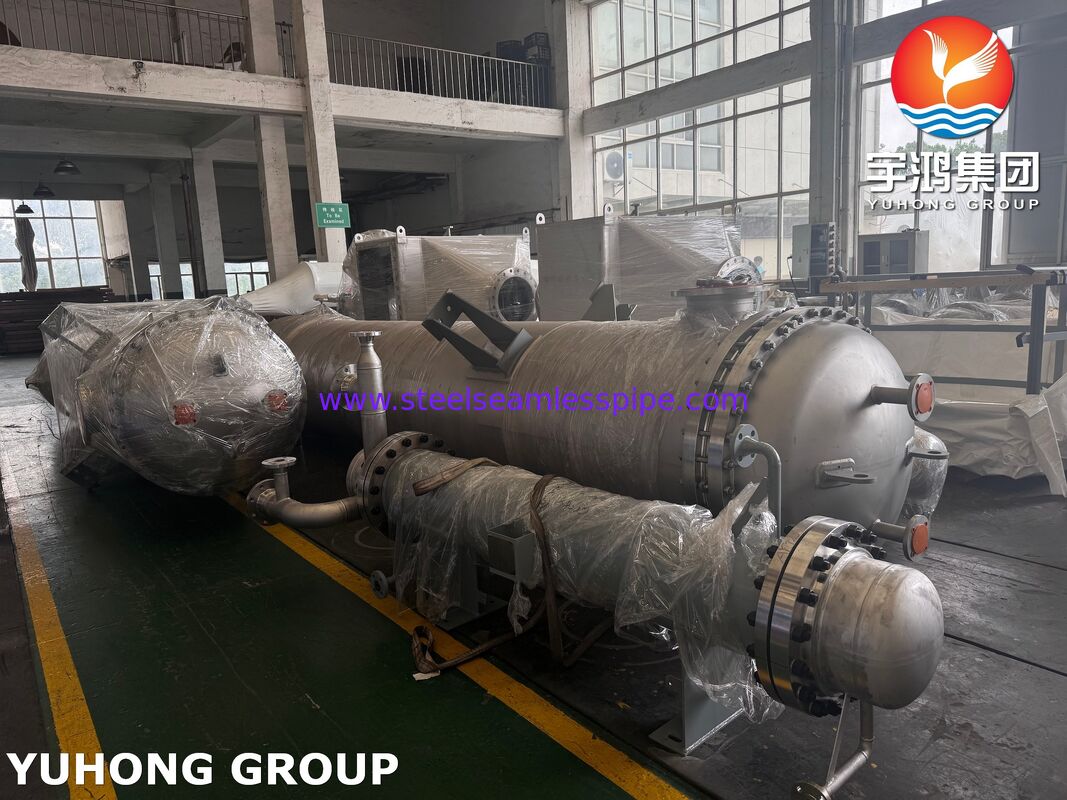

Bu endüstriyel birim, ASME basınçlı kap kodlarına sıkı bir şekilde uygun olarak tasarlanmış ve üretilmiş ağır işleme uygun bir kabuk ve boru ısı değiştiricisidir.Özellikle Atmosferik Kule OVHD Trim Kondansörü olarak belirlenmiştir., bu ekip ısı değiştiricisi, petrol rafinerilerinde ve petrokimyasal fraksiyonlama tesislerinde atmosferik damıtma sütunlarının üst kondensasyon döngüleri için inşa edilmiştir.Yüksek konsantrasyonda klorür içeren ağır hidrokarbon buharlarını yönetir, uçucu organik asitler ve kükürt bileşikleri, zorlu işleme koşullarında tam yapısal bütünlüğü ve termal verimliliği korur.

Temel bileşenler ve malzeme özellikleri

Düzlükler Tablosu:

1. N1 (İçeri ATM Kulesi OVHD):12"-150# WN-RF, SCH.40+CL, ANSI B16.5

2. N2 (Aktomat Kulesi OVHD):WN-RF, SCH.40, ANSI B16.5

3. N3 / N4 (İçe giriş ve çıkış soğutma suyu):WN-RF, SCH.60, ANSI B16.5

4. N5 / N6 / N7 / N8 / N10 / N11 (Ventilasyon ve drenaj):1" NPT 6000# katı ASME Hex Plugs ile

Temel Teknoloji ve Üretim Avantajları

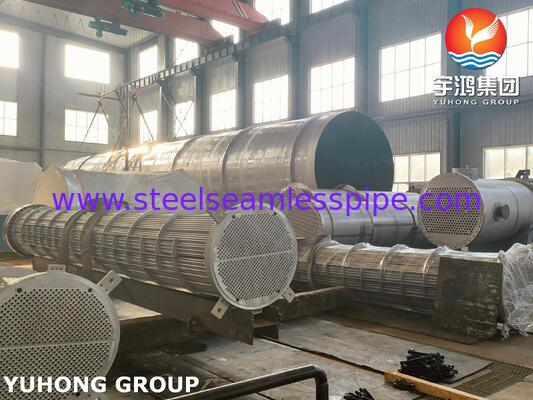

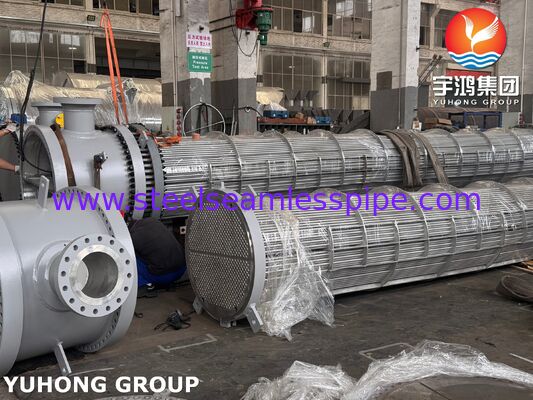

• ASME Monel 400 korozyon bariyeri:Tüm 1083 boru, boru plakaları ve kanal astarları da dahil olmak üzere tüm süreç sıvısı yolu Monel 400'ten yapılmıştır.klorürden kaynaklanan stres korozyon çatlamasını (SCC) ve ekşi gazın çekilmesini ortadan kaldırmak.

• Kesinlik derinliği tüp genişlemesi:Tüpler, döngüsel termal gerilimler altında sıfır sızıntılı eklemler sağlamak için standart bir tork kontrolü dayanıklılık genişleme süreci (Tüp Genişleme Seti) kullanarak Ø 1170 mm'lik tüp levhalarına sabitlenir.

• Çift eylemli buhar giriş koruması:Ana buhar girişi (N1) gelen yüksek hızlı gaz akımlarını yaymak için iç bir çarpma plağı ve bir delik plağı birleştirir.Mekanik titreşime ve yerel aşınmaya karşı boru kümesini korumak.

• Sıcak daldırılmış galvanizli dış kalkan:Tüm basınç tutmayan dış karbon çelik yapıları, ağır atmosferik korozyon koruması sağlamak için tam sıcak daldırma galvanize edilmesine maruz kalır.

Uluslararası lojistik ve proje sitesi desteği

• Entegre Rigging & Transportation Saddle:Uluslararası okyanus kargoları, ağır yük taşımacılığı sırasında g kuvvetlerini güvenli bir şekilde ele almak için tasarlanmış ağır ölçümlü yapısel eyerlerle (Destepler, SA-516 M Gr. 70) ve çift noktalı kaldırma çubuğu ile inşa edilmiştir.ve tarla vinci vinçleri.

• Azot Temizleme ve Flanş Koruma:Tüm ANSI B16.5 flens açıklıkları gönderilmeden önce ağır çelik kör kapaklarla veya ticari fişlerle kapatılır.Deniz tranziti ve uzun süreli depolama sırasında nemin girmesini önlemek için azot gazı ile basınçlandırılmış iç odalarla.

• İzlenebilir Mühendislik Belgeleri:Her bir birim, malzeme test raporları (ASME Bölümü II'ye göre MTR'ler), kaynak prosedürleri özellikleri (WPS/PQR), NDT kayıtları dahil olmak üzere tam bir Teknik Veri Kitaplığı ile birlikte gönderilir.ve sözlü referans çizimleri (E1-9331), E1-9332, ve E2-0996) site ekip ısı değiştiricisi proje mühendisleri tarafından kusursuz alan entegrasyonu mümkün kılmak için.
