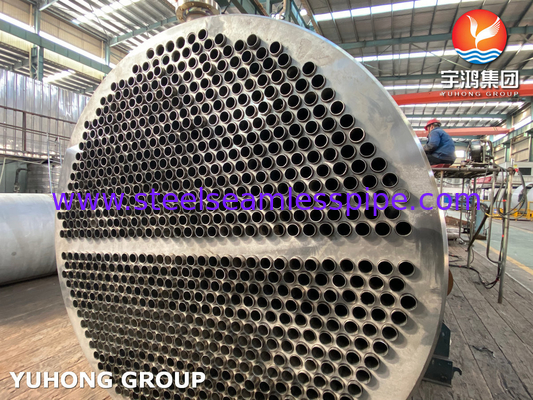

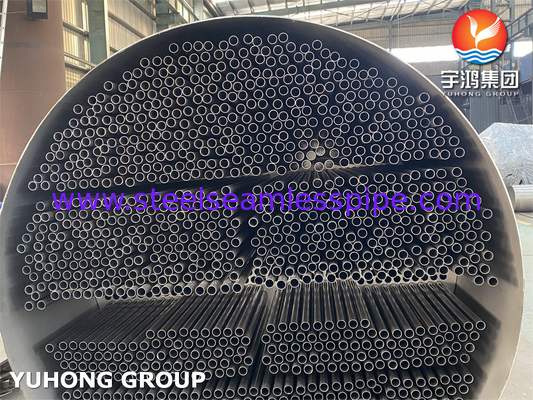

ASTM Isı Değiştiricisi Parçaları Tüp levhası
Bir boru levhası, boruları desteklemek ve yerinde tutmak için kullanılan bir ısı değiştiricisinin bir bileşenidir.ve borular ile ısı değiştiricinin kabuğu arasında güvenli ve sızıntı geçirmez bir bağlantı sağlamak için tasarlanmıştır.
Tüp levhası genellikle boruları yerleştirmek için delinen veya delinen deliklerle kalın, düz bir levha.Deliklerin boyutu ve düzenlenmesi, ısı değiştiricinin özel tasarımına ve gereksinimlerine bağlı olacaktırTüpler deliklere yerleştirilir ve daha sonra sıkı bir mühür oluşturmak için genişletilir veya kaynaklanır.
Tüpleri desteklemenin yanı sıra, tüp levhası ayrıca tüplerden akan sıvıyı ısı değiştiricinin kabuğunda akan sıvıdan ayırmak için de hizmet eder.Bu, sıvıların karışmasını veya kirlenmesini önlemeye yardımcı olur..
Tüp levhası bir ısı değiştiricinin kritik bir bileşenidir ve uygun performans ve güvenilirliği sağlamak için dikkatlice tasarlanmalı ve üretilmelidir.Sık sık ısı değiştiricilerinde karşılaşılan yüksek sıcaklıklara ve basınçlara dayanabilmesi gerekir.Malzeme seçimi, delik tasarımı ve üretim süreçleri tüp levhasının bu gereksinimleri karşılamasını sağlamakta rol oynar.
Boru plakaları, bir ısı değiştiricinin temel bir parçasıdır ve destek, mühürleme ve sıvı ayrım fonksiyonları sağlar.Bu, ısı değiştiricisindeki ısı transferi sürecinin verimliliğini ve etkinliğini belirlemede kilit bir faktördür..

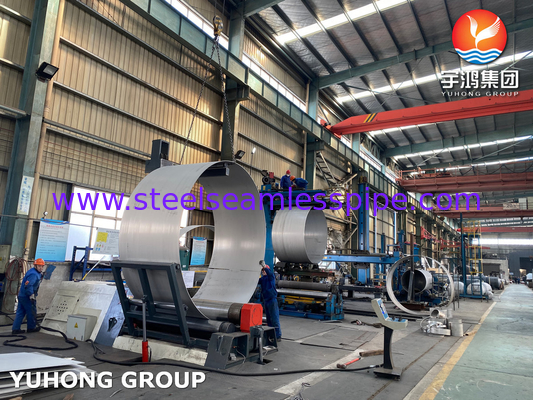

Isı Değiştiricisi Kabuk
Bir ısı değiştiricisi kabuğu, bir ısı değiştiricisinin dış kabını veya kabınıdır.Sıcaklık aktarım sıvısını barındırmak ve değiş tokuş edilen sıcak ve soğuk sıvılar arasında koruyucu bir bariyer sağlamak için tasarlanmıştır. Kabuk tipik olarak metalden yapılır ve yüksek sıcaklıklara ve basınca dayanacak şekilde tasarlanmıştır. Kabuk içinde, sıcak ve soğuk sıvıların aktığı borular veya kanallar vardır.iki sıvı arasındaki verimli ısı aktarımını sağlarKalenin tasarımı ve yapısı, ısı değiştiricinin genel performansı ve verimliliği için çok önemlidir.

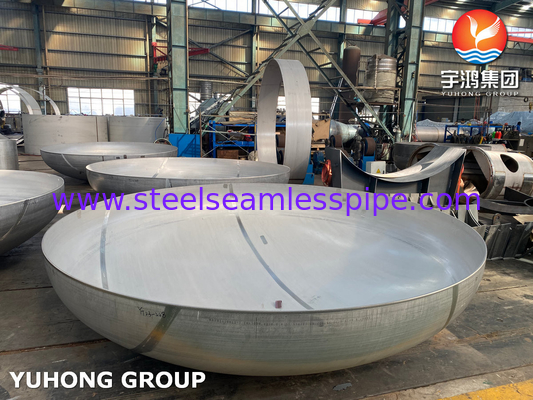

Sıcaklık Değiştiricisi Alt Başlığı
Bir ısı değiştiricinin alt başı, ısı değiştiricinin kabuğunun alt kısmını mühürleyen bileşen.Genellikle ısı transferi sıvılarını barındırmak ve sızıntıyı önlemek için kabuğun tabanına kaynaklanmış veya vida edilmiş düz veya tabakalı bir tabakadırAlt başlık, kabuk içindeki sıvıların basıncını ve sıcaklığını korumaya yardımcı olduğu için ısı değiştiricinin önemli bir parçasıdır.Tipik olarak, değişkende kullanılan ısı transferi sıvıları ile uyumlu bir malzemeden yapılır., karbon çelik, paslanmaz çelik veya titanyum gibi. Alt başında ısı aktarım sıvıları için giriş ve çıkış bağlantıları için açıklıklar da olabilir.
Tüp levhaları çeşitli uygulamalarda kullanılır:
1. Isı değiştiriciler: Çubuk levhaları, iki sıvı arasında ısı aktarmak için kullanılan ısı değiştiricilerinin ayrılmaz bir parçasıdır.Tüp levhası tüpleri yerinde tutar ve iki sıvı akışı arasında bir mühür sağlar.
2. Kazanlar: Kabukları desteklemek ve yanma gazları ile su/buhar arasında bir mühürleme sağlamak için kazanlarda boru levhaları kullanılır.
3Kondansörler: Tüp levhaları, buharları sıvılara yoğunlaştırmak için kullanılan kondansörlerde kullanılır. Tüp levhası tüpleri yerinde tutar ve verimli ısı aktarımına izin verir.

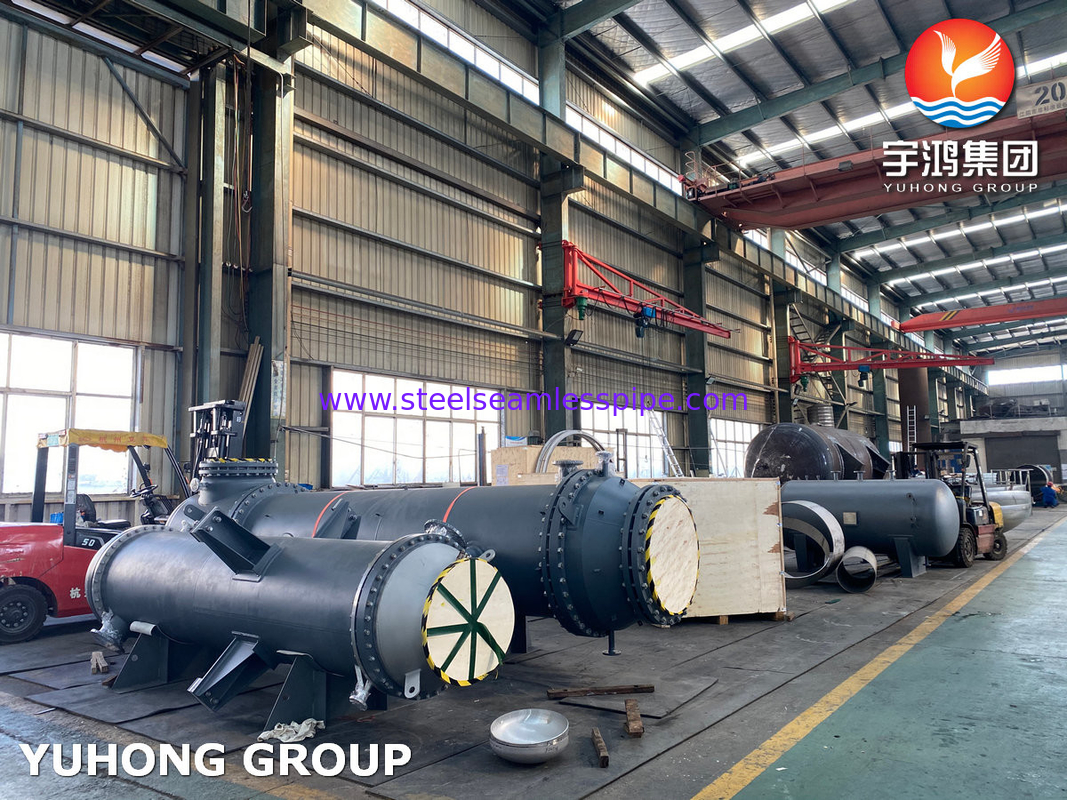

4Kabuk ve boru ısı değiştiricileri: Kabuk ve boru ısı değiştiricilerinde boruları desteklemek için boru levhaları kullanılır.ve elektrik üretimi.

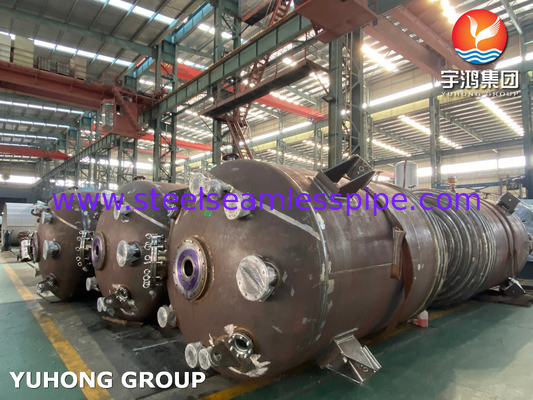

5Basınçlı kaplar: Tüp levhaları, gazları veya sıvıları ortam basıncından önemli ölçüde farklı bir basınçta tutmak için tasarlanmış kaplar olan basınçlı kaplarda kullanılır.Tüp levhası yapısal destek sağlar ve kapın bütünlüğünü korumaya yardımcı olur.
6Reaktörler: Reaktörlerde, kimyasal reaksiyonları gerçekleştirmek için kullanılan kaplar olan boru levhaları kullanılır.Tüp levhası, tüpleri yerinde tutar ve reaktifler ile çevre arasında bir mühür sağlar.
7Buharlaştırıcılar: Buharlaştırıcılarda, sıvıyı buharlaştırmak ve çözülen katı maddelerden veya diğer kirliliklerden ayırmak için kullanılan boru levhaları kullanılır.Tüp levhası boruları destekler ve verimli ısı aktarımını sağlar.
