ASME U Stamp TEMA Rafineri Hidrojen Aşama 1 Serbestleme Intercooler için R Sınıfı Isı Değiştiricisi

ASME U Damgası TEMA Rafineri Hidrojen Aşaması 1 Deşarj Ara Soğutucusu için Isı Eşanjörü Sınıfı R Sınıfı

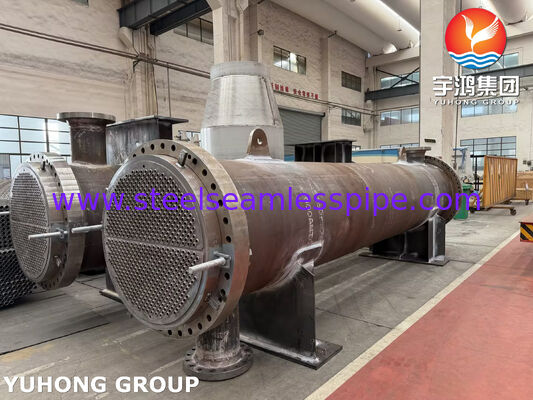

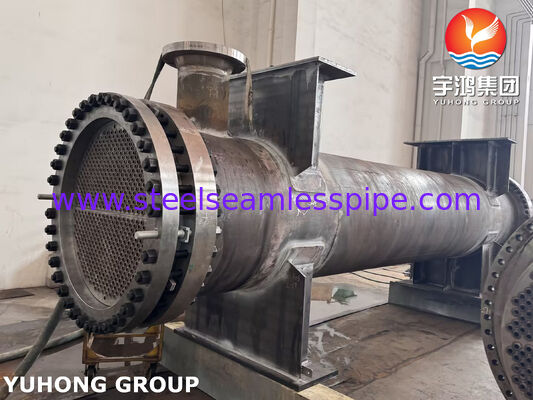

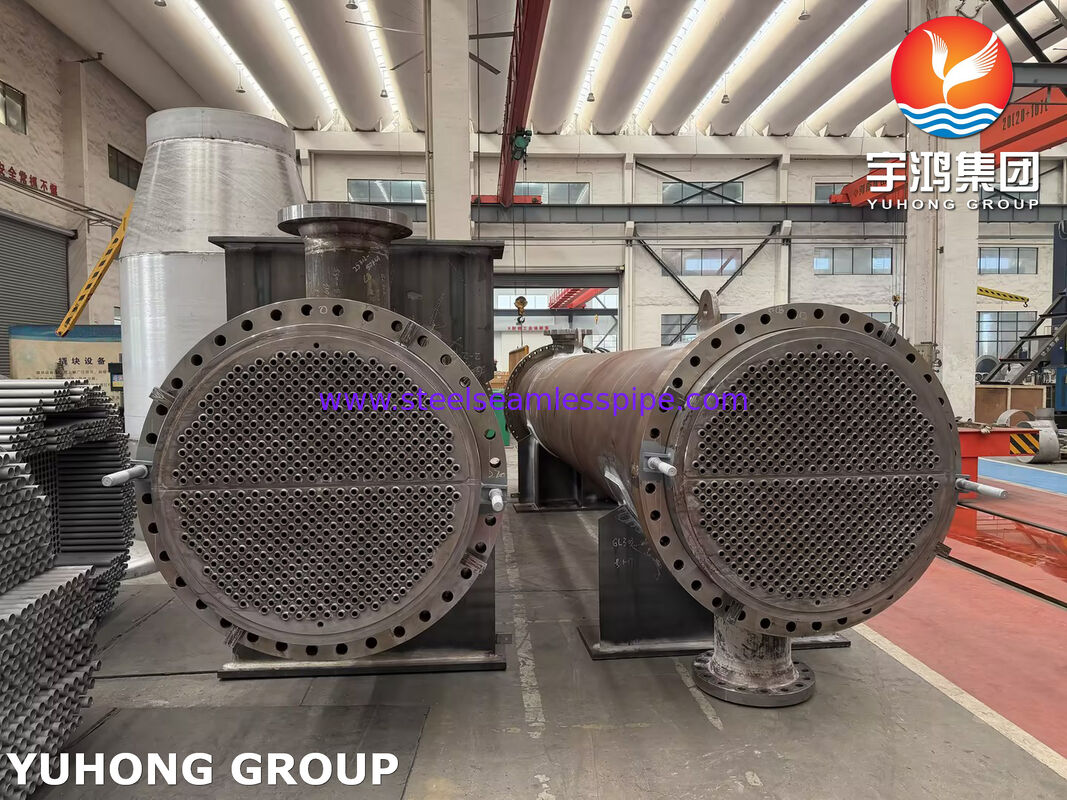

Özel olarak tasarlanmış ASME TEMA Sınıf R Isı Eşanjörümüz, ağır hizmet rafineri uygulamaları için birinci sınıf bir yedek bileşen olarak titizlikle üretilmiştir ve özellikle sıkı P-428302 Aşama-1 Deşarj Ara Soğutucu spesifikasyonuna göre karşılaştırılmıştır. ASME Bölüm VIII Div.1, TEMA Sınıf R ve API-660 ile mutlak uyum içinde tasarlanan bu yüzer kafalı tip ısı eşanjörü, PETROBRAS N-1704 gibi sıkı çevre protokolleri altında çalışarak kabuk tarafında ciddi Hidrojen Servisi (H2 Servisi) için yapısal ve metalurjik olarak optimize edilmiştir. Dizel Hidroişlem Ünitelerinde (HDT) ve petrokimya alt rafinerilerinde hayati bir bileşen olarak hizmet eder.

TEMEL BİLEŞENLER VE MALZEME ÖZELLİKLERİ

Termal stres altında hidrojen gevrekleşmesi ve yıkıcı arıza riskinin sıfır olmasını sağlamak için tüm malzemeler gelişmiş yapısal yükseltmeleri takip eder:

• Eşanjör Boruları: 236 adet SA-179 Dikişsiz Karbon Çelik Boru. Hidrojen ortamlarında kaynaklı SA-214 seçeneklerinin tehlikelerini ortadan kaldırmak için kesinlikle %100 kusursuz konfigürasyon.

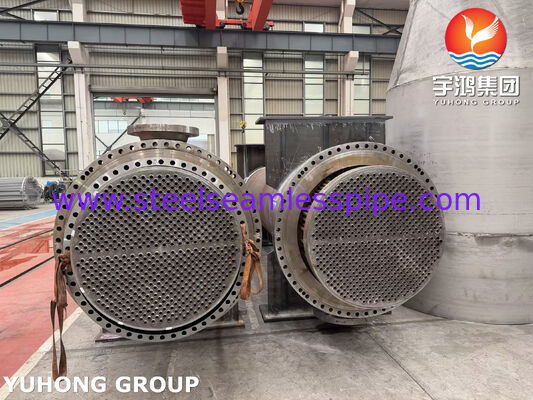

• Boru Levhaları (Sabit ve Yüzer): Birinci sınıf Dövme Çelik SA-266 Gr'den üretilmiştir. 2, temel SA-516 Gr'den ham bütünlüğün yükseltilmesi. Derzlerin yakınında üstün mikroyapısal yoğunluk sağlamak için 70 plaka.

• Bölmeler ve Destek Plakaları: ASTM A-36 / SA-516 Gr'den hassas şekilde işlenmiştir. 60, baypas akışı olmadan mükemmel iç kabuk hizalamasını garanti etmek için TEMA Tablosu RCB-4.3'e göre kesinlikle aşağı doğru ölçeklendirilmiş tam dış çap toleranslarına sahiptir.

• Bağlantı Çubukları ve Ara Parçaları: Sağlam demet sertliği için çizim hizalama standartlarına göre üretilmiş yüksek gerilimli karbon çeliği/paslanmaz çelik.

• Bakım Aksesuarları: Rafineri bakımının geri dönüş dönemleri sırasında sahadan güvenli bir şekilde çıkarmaya yardımcı olmak için entegre özel kaldırma pabucu seçenekleri ve boru levhası üzerindeki hassas paslanmaz çelik dişli tapa delikleri.

TEMEL TEKNOLOJİ VE ÜRETİM AVANTAJLARI

• ASME Nitelikli Hidrojen Servis Kaynağı: Her basınç tutan bağlantı ve borudan boruya bağlantı, nitelikli WPS/PQR belgeleriyle yönetilen seçkin kaynak uygulamasına tabi tutulur. Boru bağlantıları, hava geçirmez, sızdırmaz bir yalıtım bariyeri oluşturmak için hassas bir şekilde genişletilir ve sağlam bir şekilde kaynaklanır.

• TEMA RCB-4.3 Sıkı Tolerans Bağlılığı: Bölme açık mesafeleri ve çapları, mutlak hizalamayı sağlamak için özelleştirilmiş üretim mastarları/göstergeleri aracılığıyla çapraz kontrol edilir, kabuk tarafı bypass'ı tamamen önler ve tasarımın termal verimliliğini garanti eder.

• Simüle Edilmiş PWHT Yeteneği: Malzemeler, PETROBRAS N-268/N-1704 gerekliliklerine göre Simüle Kaynak Sonrası Isıl İşlem (Simüle Edilmiş PWHT) dahil olmak üzere gelişmiş ısıl işlem protokolleri altında işlenerek ısıdan etkilenen bölgelerde maksimum gerilim giderme sağlanır.

• Kayar Rayların Entegrasyonu: Yerleşik ağır hizmet kayan çubuklar (barras de deslizamento), sürtünmeyi en aza indirecek şekilde destek çerçevesi üzerinde yapılandırılmış olup, sorunsuz kayar kurulumu ve gelecekteki inceleme çekmecelerini kolaylaştırır.

KESİN KALİTE KONTROL VE TEST (QA/QC ŞARTNAMESİ)

• %100 Tahribatsız Muayene (NDT): Tüm yüksek gerilimli dövme alanlarında ve kaynak yollarında Radyografik Test (RT), Ultrasonik Test (UT), Sıvı Penetrant Testi (PT) ve Manyetik Parçacık Testini (MT) içeren kapsamlı denetim takibi.

• Borudan Boruya Sızdırmazlık Garantisi: En üst düzey bağlantı bütünlüğünü sağlamak için sürekli genişleme denetimleriyle (her numune lotu için fotoğrafik belgelerle desteklenen) gelişmiş elektronik tüp genişletme kaydı.

• Kapsamlı Geri Dönüş Veri Kitabı: Teslimat, kalifiye mühendislik müfettişleri tarafından damgalanmış, Malzeme Test Raporlarını (MTR'ler), kaynak günlüklerini, boyut hizalama raporlarını ve NDT doğrulamasını barındıran tamamen izlenebilir bir Teknik Veri Kitabı içerir.

ULUSLARARASI LOJİSTİK & HEDEF PAZAR DESTEĞİ

• 6 Aylık Korunmasız Depolama Koruması: Paketin tamamı, ağır hizmet tipi okyanus taşımacılığı koruma yöntemleri kullanılarak paketlenir. Kritik tüp levha yüzeyleri ve sızdırmazlık yüzeyleri, proje sahalarında açık havada, korumasız depolama koşullarına en az 6 ay boyunca dayanacak şekilde onaylanmış, özel pas önleyici kaplamalar ve yüksek dayanıklılığa sahip koruyucu contalarla korunmaktadır.

• Global EPC Lojistik ve Dokümantasyon Uyumluluğu: Karmaşık uluslararası lojistik, dokümantasyon takibi ve doğrulama çerçevelerini yönetme konusunda tam deneyime sahip. Güney Amerika, Orta Doğu ve Batı Afrika'ya yönelik düzenleyici ithalat çerçeveleri (SONCAP/Form M işleme) dahil olmak üzere, büyük küresel bölgelerde kapsamlı ihracat paketleme, nakliye araçlarına yükleme düzenleri ve belge uyumluluğu desteği sağlıyoruz.
