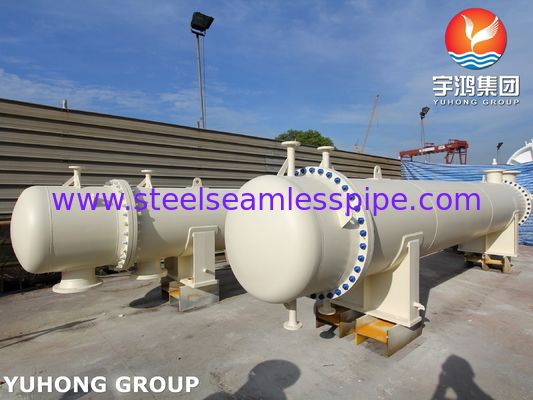

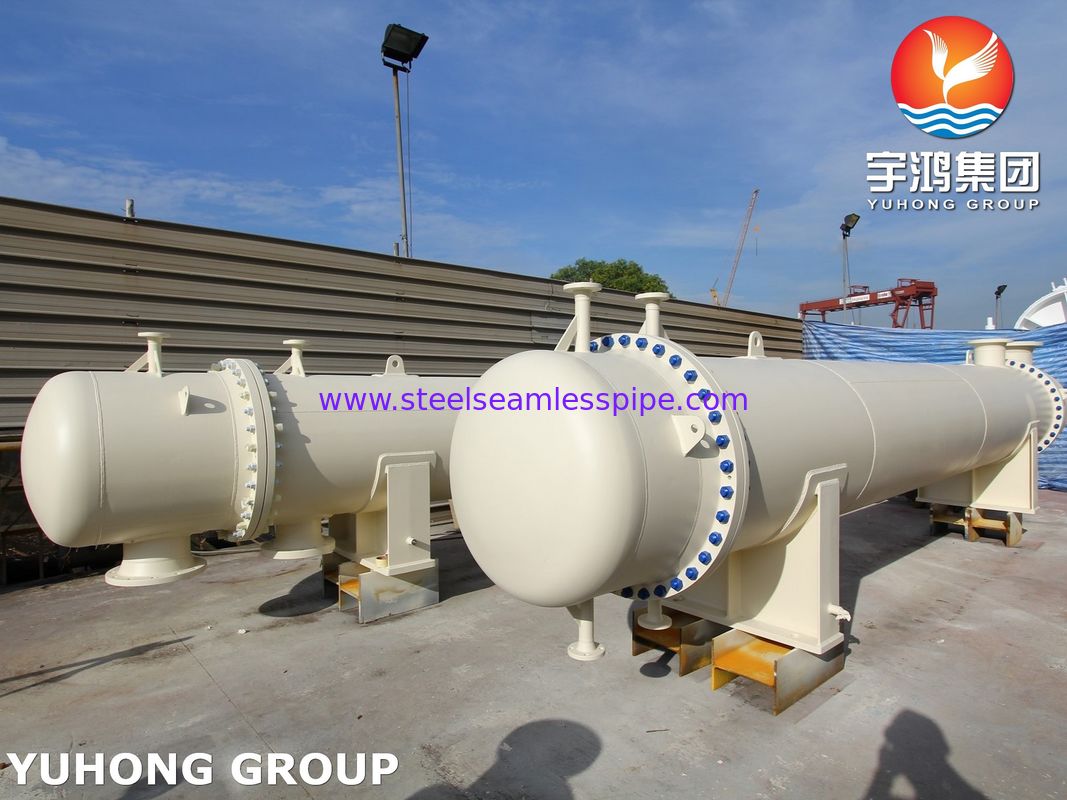

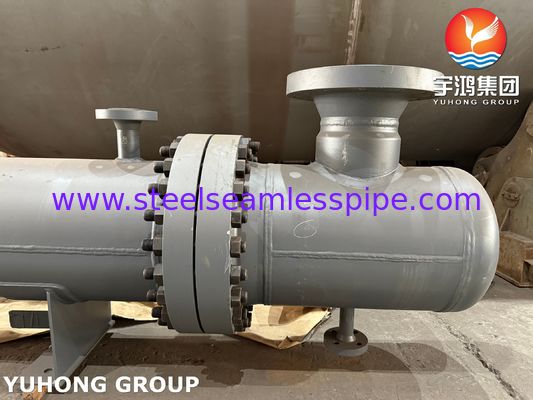

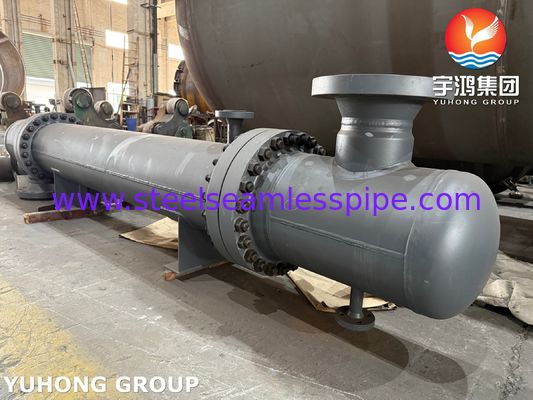

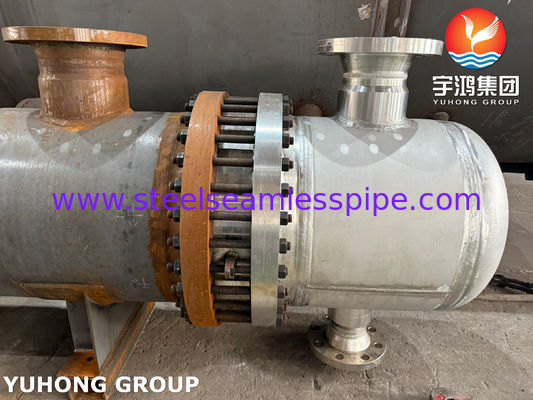

316L Yüzer Başlı Isı Eşanjörü AES Tipi ASME Bölüm VIII Kısım 1

Ürün ayrıntıları:

Menşe yeri:	Kimyasal işleme, yağ rafinasyonu, enerji üretimi, ilaçlar, gıda işleme, vb.
Marka adı:	Floating Head Heat Exchanger
Sertifika:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Model numarası:	AES Tipi

Ödeme & teslimat koşulları:

Ambalaj bilgileri:	Müşteri gereksinimlerine dayalı standart ahşap kasalar veya özel ambalaj.
Teslim süresi:	60-90 gün
Yetenek temini:	10 Takım/Ay

İletişim

Malzeme:

Paslanmaz Çelik 316L

Tasarım Standardı:

ASME Bölüm VIII, Tema (Tübüler Eşanjör Üreticileri Derneği)

Başvurular:

Başvurular

Uyumluluk Standartları:

ASME Bölüm VIII Div. 1, Tema Standartları, PED (Basınç Ekipmanı Direktifi),

Vurgulamak:

316L Yüzer Başlı Isı Eşanjörü

Yüzer Başlı Isı Eşanjörü ASME

Bileşen

Malzeme

Notlar

Kabuk

316L paslanmaz çelik

Korozyona dayanıklı, yüksek sıcaklıklarda ve kimyasal ortamlarda uygundur.

Fırçalı paket

316L paslanmaz çelik

Yüksek termal iletkenlik ve delik ve çatlak korozyona karşı mükemmel direnç.

Yüzen baş örtüsü

316L paslanmaz çelik

Tüp paketinin kolay temizlenmesine izin verir; korozyona dayanıklı.

Tüp levhaları

316L paslanmaz çelik

Kabuk ve boru tarafları arasındaki sızıntıları önler; yapısal istikrar sağlar.

Baffles/Support Plates

316L paslanmaz çelik

Doğru akış dağılımını sağlar ve boruları destekler.

Gaskets

PTFE (Polytetrafluoroetilen) / Grafit

Yüksek sıcaklık ve basınç altında yüksek kimyasal direnci ve mühürleme performansı.

Çiviler ve Fındıklar

Paslanmaz çelik 316L veya ASTM A193 B8 sınıfı

Yüksek mekanik dayanıklılık ve korozyon direnci.

Flanşlar

Paslanmaz çelik 316L

Bileşenler arasında güçlü ve güvenilir bağlantılar sağlar.

Düzlükler (İçe giriş/çıkış)

Paslanmaz çelik 316L

Sıcaklık değiştiricinin içine ve dışına sıvı akışının pürüzsüz olmasını sağlar.

Bileşen

Boyut aralığı

Notlar

Kabuk çapı

200 mm ️ 2000 mm

Özel ısı aktarımı gereksinimlerine göre özelleştirilebilir.

Tüpün dış çapı (OD)

10 mm 50 mm

Standart boyutlar 19.05 mm, 25.4 mm ve 38.1 mm'dir.

Tüp Duvarı Kalınlığı

0.5 mm 3 mm

Kalınlık basınç ve sıcaklık gereksinimlerine bağlıdır.

Tüp Uzunluğu

1 m ̇ 12 m

Standart uzunluklar 6 m ve 12 m'dir, ancak özel uzunluklar mevcuttur.

Yüzen baş boşluğu

50 mm ️ 300 mm

Tüp paketinin kolayca çıkarılmasına ve temizlenmesine izin verir.

Değiştirme Arası

100 mm 400 mm

Akış dağılımı ve ısı transferi verimliliği için optimize edilmiş.

Fırçanın çapı

50 mm 600 mm

Sıvı akış hızı ve basınç gereksinimlerine göre boyutlandırılmış.

Flanş Boyutları

ASME B16.5 Standartları

Özel basınç değerleri için (sınıf 150, 300, 600, vb.) özelleştirme mevcuttur.

Test Adı

Açıklama

Amaç

Hidrostatik Test

Sızıntılar veya yapısal arızalar için su ile kabuk ve boru taraflarını basınçlandırmak.

Sıcaklık değiştiricisinin çalışma basıncını kaldırabilmesini sağlar.

Pnömatik Test

Kuru bir ortamda sızıntıları kontrol etmek için hava veya inert gazla basınçlandırma.

Su bazlı testin uygun olmadığı sistemlerde güvenliği sağlar.

Radyografik Test (RT)

İç kusurları tespit etmek için kaynakların röntgen incelemesi.

Kaynak kalitesini ve yapısal bütünlüğünü sağlar.

Ultrasonik Test (UT)

Malzeme kusurlarını veya kalınlık değişikliklerini tespit etmek için yüksek frekanslı ses dalgalarını kullanır.

Tüp ve kabuk malzemelerinin kalınlık ve kalite standartlarına uygun olmasını sağlar.

Renkleyici Penetrant Testi (PT)

Yüzey çatlaklarını veya kaynaklardaki ve diğer bileşenlerdeki kusurları tespit etmek için boya uygulanır.

Kritik bileşenlerin yüzey bütünlüğünü doğrular.

Malzeme bileşimi testi

316L paslanmaz çelik bileşenlerinin kimyasal bileşimini doğrulamak için spektrometrik analiz.

Malzeme standartlarına ve korozyon direnci gereksinimlerine uygunluğunu sağlar.

Sertlik Denemesi

316L malzemesinin mekanik özelliklerini doğrulamak için sertliğini ölçer.

Malzemenin basınç ve sıcaklık koşullarına uygun olmasını sağlar.

Sızıntı testi

Sistemdeki mikro sızıntıları tespit etmek için helyum veya azotla test.

Yüksek performanslı uygulamalar için tam bir mühürleme sağlar.

Endüstri

Uygulama

Kimyasal İşleme

Soğutma, ısıtma veya kimyasal sıvıları yoğunlaştırma için ısı değiştiricileri.

Petrol ve Gaz

Ham petrolü soğutma, gaz ayrımı ve damıtma işlemleri için rafineri ısı değiştiricileri.

Elektrik üretimi

Isı ve nükleer santrallerdeki buhar kondansatörleri ve besleme suyu ısıtıcıları.

İlaçlar

İlaç üretimi, fermantasyon ve steril işleme için sıcaklık kontrolü.

Gıda ve İçecekler

Gıda ve içecek üretimi için pastörize, soğutma ve ısıtma sistemleri.

Denizcilik ve Offshore

Gemi motorları, yakıt yağı ve yağlar için soğutma sistemleri.

Ekipmanın adı

Isı Değiştiricisinin Fonksiyonu

Kimyasal reaktör

Reaktörün içine veya dışına ısı aktararak kimyasal reaksiyonların sıcaklığını kontrol eder.

Ham petrol damıtma ünitesi

Ham yağı önceden ısıtır ve ayrılmış damıtımları soğutur.

Buhar Kondansörü

Turbinlerden çıkan egzoz buharını tekrar kullanmak için suya dönüştürür.

Buharlaştırıcı

Gıda ve kimyasal endüstrilerinde sıvıların buharlaşmasını kolaylaştırır.

Hava kompresörü soğutucu

Sıcaklığı ve nem içeriğini azaltmak için basınçlı havayı soğutur.

Yağlı yağ soğutucu

Motorlar ve vites kutularındaki yağlama yağının sıcaklığını korur.
