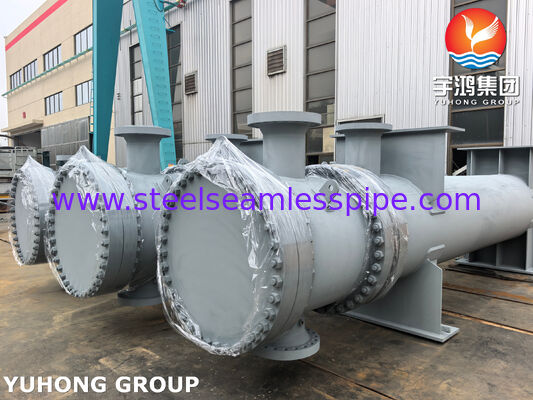

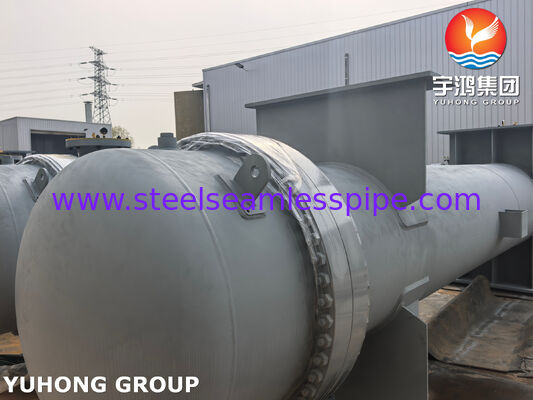

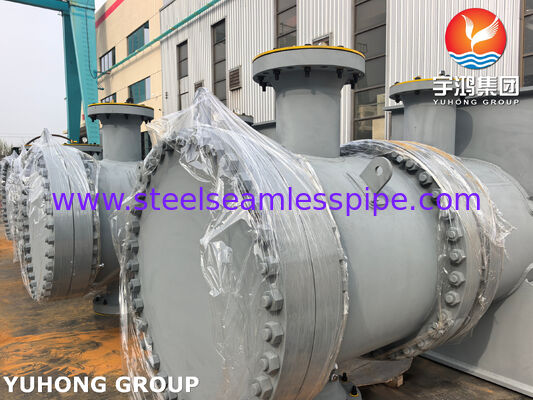

TEMA Kabuk ve Borulu Eşanjör ASME, Inter Cooler için NBR Sertifikalı

TEMA Kabuk ve Borulu Eşanjör ASME, Inter Cooler için NBR Sertifikalı

1.Genel Bakış
Bu ekipman, TEMA (Tübüler Eşanjör Üreticileri Birliği) standartlarına tam olarak uygun şekilde tasarlanmış ve üretilmiş, yüksek verimli bir Kabuk ve Boru Ara Soğutucudur. Öncelikle çok kademeli kompresör sistemlerinde (hava kompresörleri veya proses gazı kompresörleri gibi), sıkıştırma aşamaları arasında gazları soğutmak, böylece hacimsel verimliliği en üst düzeye çıkarmak ve güç tüketimini en aza indirmek için kullanılır.

ASME (Amerikan Makine Mühendisleri Derneği) ve NBR / NR-13 (Brezilya Ulusal Standartları) için ikili sertifikaya sahip olan bu ısı eşanjörü, en yüksek uluslararası güvenlik ve kalite kriterlerini karşılayarak hem küresel pazarlarda hem de sıkı Brezilya endüstriyel tesislerinde kullanıma tamamen uyumlu hale gelir.

2.Tasarım Kodları ve Sertifikalar
Termal ve Mekanik Tasarım: TEMA Sınıf R, C veya B (işlem ortamına ve ciddiyetine göre optimize edilmiştir).

Basınçlı Kap Kodu: ASME Bölüm VIII, Bölüm 1 (resmi U Damga sertifikasıyla).

Brezilya Uyumluluğu: Yerelleştirilmiş mekanik hesaplamalar, hidrotest doğrulaması ve isim plakası gereksinimleri dahil olmak üzere NR-13 ve ilgili NBR standartlarıyla tam uyumludur.

Kaynak Yeterlilikleri: ASME Bölüm IX ve AWS.

3.Yapısal Özellikler ve Temel Avantajlar
Optimize Edilmiş TEMA Konfigürasyonları: * Kompakt kaplama alanı ve maliyet etkinliği için Sabit Boru Sayfası tasarımlarında (örn. AEL, BEM) mevcuttur.

Kirliliğe yol açan sıvılarla uğraşırken mekanik temizliği ve incelemeyi kolaylaştırmak için Çıkarılabilir Paket / Yüzer Başlıklı tasarımlarda (örn. AES, AET) mevcuttur.

Yüksek Performanslı Boru Paketleri: Yüksek ısı iletkenliğine sahip dikişsiz borularla donatılmıştır. Gaz tarafı ısı transfer katsayısını önemli ölçüde artırmak için isteğe bağlı düşük kanatlı borular veya oluklu borular entegre edilebilir.

Güvenilir Sızdırmazlık ve Korozyon Direnci: Borular, güçlü kaynak ve genleşme yoluyla boru levhalarına birleştirilir, böylece gaz ve soğutma suyu arasındaki çapraz kirlenme riski tamamen ortadan kaldırılır.

Entegre Nem Ayırma: Bir ara soğutucu olarak tank, gaz soğutma işlemi sırasında çöken nemi verimli bir şekilde yakalamak ve çıkarmak için stratejik olarak yerleştirilmiş bölmelere ve özel yoğuşma tahliye çıkışlarına sahiptir.

4.Kalite Güvencesi ve Dokümantasyon (Veri Kitabı)
Teslimat sırasında aşağıdakileri içeren kapsamlı bir Kalite Güvence Veri Kitabı sağlanacaktır:

ASME U-1 Formu (Basınçlı Kaplar için Üretici Veri Raporu).

Kayıtlı bir Brezilyalı Yasal Varsayılan Profesyonel (PH - Profissional Habilitado) tarafından imzalanmış NR-13 / NBR Uygunluk Sertifikası.

Tüm basınç tutan parçalar için Malzeme Test Raporları (MTR'ler).

Kaynak Prosedürü Spesifikasyonları (WPS), Prosedür Yeterlilik Kayıtları (PQR) ve Kaynakçı Performans Yeterlilikleri (WPQ).

NDT Raporları (Radyografi, Ultrasonik, Boya Penetrant) ve Hidrostatik Test Sertifikaları.
