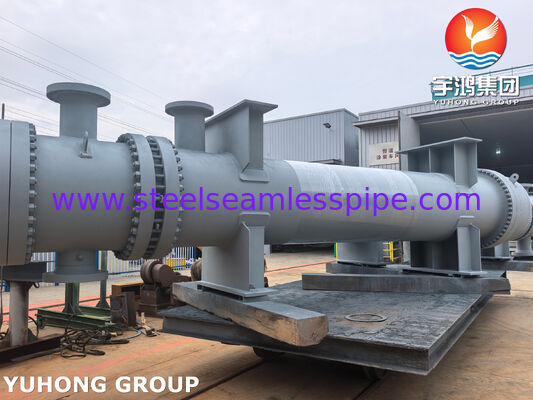

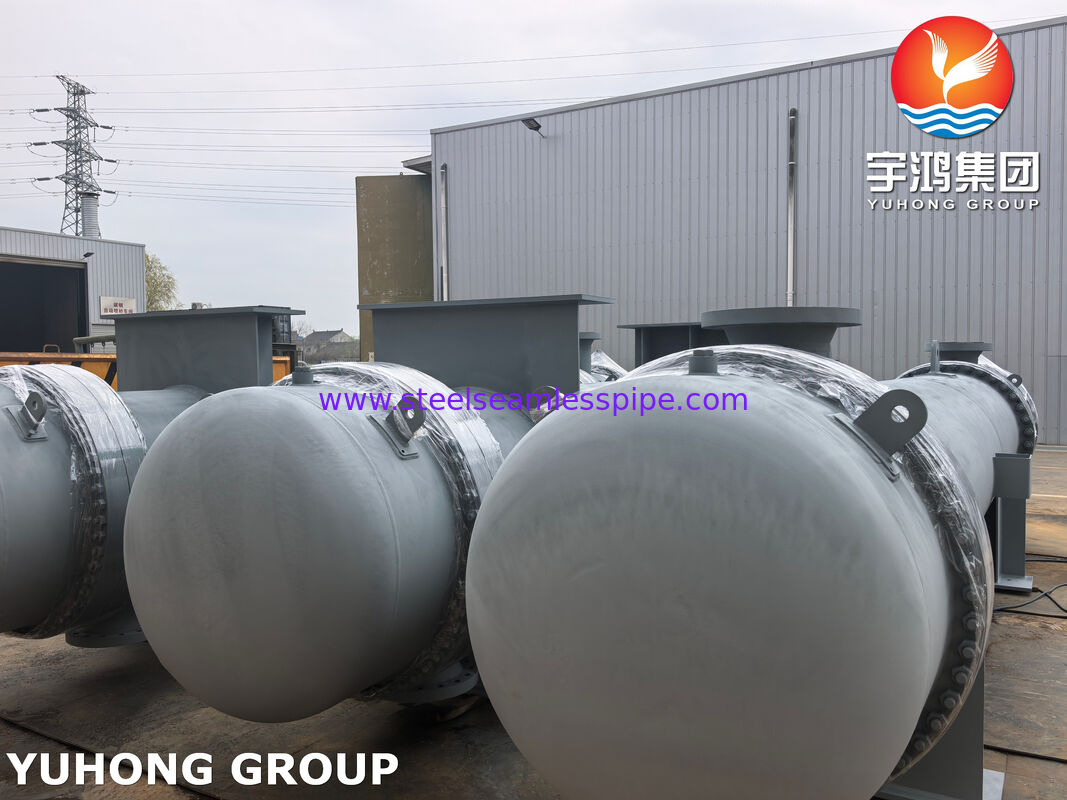

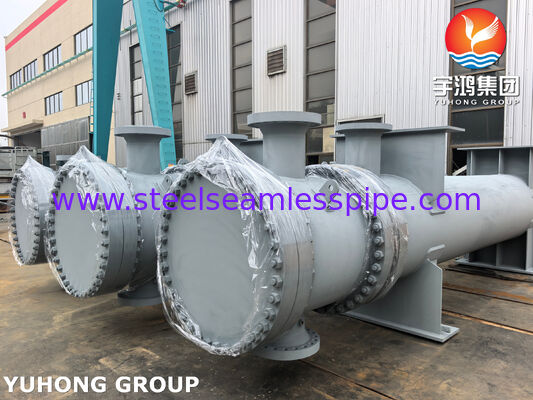

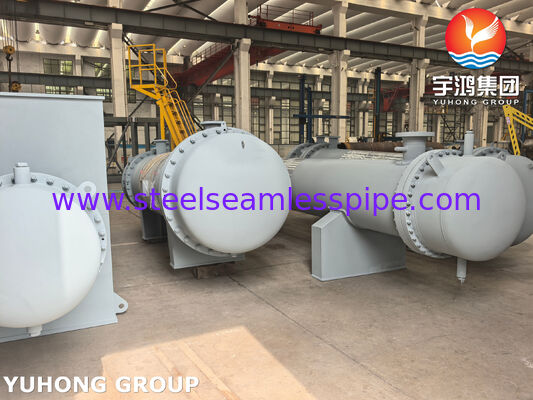

Yüksek Sıcaklık Farkı için TEMA Sınıf R Tasarımlı ASME U Stamp Yüzer Kafalı Isı Eşanjörü

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	ASME, U STAMP, TEMA
Model numarası:	Yüzer Kafalı Eşanjör, Kabuk ve Borulu Eşanjör

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	1 - 1000000 USD
Ambalaj bilgileri:	Palet / Tahta sandık
Teslim süresi:	45 - 150 Gün
Ödeme koşulları:	T/T,L/C
Yetenek temini:	Ayda 100 takım

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (343)

Paslanmaz Çelik Dikişsiz Boru (339)

Dubleks Paslanmaz Çelik Boru (134)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (170)

Fin Tüpü (736)

Isı eşanjörü (35)

Eşanjör Borusu (474)

Sıcaklık Değiştiricisi tüp kümesi (53)

Eşanjör Boru Sayfası (128)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (61)

Paslanmaz Çelik Dikişli Boru (134)

Nikel Alaşım Boru (276)

Nikel Alaşımlı Boru (105)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (219)

titanyum tüp (21)

Parlak Tavlı Boru (173)

Kazan Borusu (155)

çelik uydurma (874)

Çelik Flanş (673)

Diğerleri (409)

Kaplama parçaları (9)

Detaylı ürün tanımı

Isı Değişim Alanı:

5 m² ila 3.000 m²

Tasarım Basıncı:

0,1 - 30 MPa

Tüp Çapı:

Φ19×2 mm ila Φ25×2,5 mm

Tasarım Sıcaklığı:

-100 ° C ila 550 ° C

Vurgulamak:

ASME U Stamp Isı Değiştiricisi

Yüzen kafa ısı eşanjörü

TEMA R Sınıfı ısı eşanjörü

Yüksek Sıcaklık Farkı için TEMA Sınıf R Tasarımlı ASME U Stamp Yüzer Kafalı Isı Eşanjörü

Yüksek Sıcaklık Farkı ve Kirlenme Hizmetleri için TEMA R Sınıfı Kabuk ve Boru Tasarımı

Ürüne Genel Bakış

Yuhong Group Co., Ltd., küresel petrol ve gaz, petrokimya, rafineri ve enerji üretimi sektörleri için ASME sertifikalı kabuk ve borulu ısı eşanjörleri, basınçlı kaplar ve hava soğutmalı ısı eşanjörleri tasarlıyor ve üretiyor.

ASME U Stamp Yüzer Kafalı Isı Eşanjörü, şiddetli termal diferansiyeller ve kabuk tarafı kirlenmesi için özel olarak seçilmiş bir TEMA Sınıf R kabuk ve boru ünitesidir. Yüzen boru tabakası kabuğa kaynaklanmamıştır, bu da boru demetinin bağımsız olarak genleşmesine ve büzülmesine olanak tanır; kabuk tarafı ve boru tarafı sıvıları arasındaki sıcaklık farkı (ΔT) 60°C'yi aştığında diferansiyel termal genleşme stresini ortadan kaldırır.

Çıkarılabilir demet tasarımı, kabuk tarafındaki boruları bozmadan mekanik temizlik, boru incelemesi ve tıkama için tam çekmeli çıkarma olanağı sağlar ve geri dönüş süresini büyük ölçüde azaltır.

Ana Bileşenler - Malzeme Standartları ve Spesifikasyonları

Bileşen	Malzeme Standardı / Tipik Kalite	Fonksiyonel Rol
Eşanjör Boruları (dikişsiz)	ASME SA-213 TP316L	Düşük karbonlu paslanmaz çelik; Klorür çukurlaşmasına ve genel korozyona karşı üstün direnç
Sabit Tüp Levha	ASME SA-182 F316L (dövme)	Kabuğa sabit uçlu bağlantı; evler tüp girişleri/çıkışları
Yüzer Tüp Levha	ASME SA-266 Gr.2 (karbon çeliği dövme)	Kabuğa kaynak yapılmamıştır; eksenel termal harekete izin verir
Kabuk ve Kabuk Kapağı	ASME SA-516 Gr.70 (karbon çelik levha)	Birincil basınç sınırı; ASME UG-27'ye göre tasarlanmış kalınlık
Kanal ve Kanal Kapağı	ASME SA-516 Gr.70 veya ASME SA-240 316L (plaka)	Tüp tarafı sıvı muhafazası; tüp uçlarına erişim sağlar
Bölmeler	ASME SA-516 Gr.70 veya ASME SA-240 316L	Gelişmiş ısı transferi için destek tüpleri ve doğrudan çapraz akış
Yüzer Başlık Düzeneği	Kapak, conta, cıvatalama - ASME Bölüm VIII'e göre	Paket çıkarma olanağı sağlar ve diferansiyel genişletmeye uyum sağlar

Agresif aşındırıcı/aşındırıcı hizmetler için boru levha kaplaması ASME SA-266 Gr.2 + 304, + 316L, + 2205 veya +8825 ile belirtilebilir. Boru çapları Φ19×2 mm ile Φ25×2,5 mm arasında değişir (özel ölçüler mevcuttur) ve ısı transfer alanları, termal görev ve izin verilen basınç düşüşüne bağlı olarak 5 m²'den 3.000 m²'ye kadar tasarlanmıştır.

Test ve Denetim Gereksinimleri (ASME Bölüm VIII Bölüm 1)

Test Türü	Kod Referansı	Kabul Kriteri
Hidrostatik Test	UG-99 - 1,3 × MAWP, minimum 30 dakikalık bekleme süresi	Görünür bir sızıntı veya basınç düşüşü yok; kabuk ve boru taraflarında ayrı ayrı test edilmiştir
Radyografik Muayene (RT)	ASME Bölüm V, Madde 2	UW-11'e göre tam veya spot RT; kabul edilemez hacimsel göstergeler yok
Ultrasonik Muayene (UT)	ASME Bölüm V, Madde 5	Plakaların ve dövme parçaların laminer muayenesi; kalınlık doğrulaması
Boya Penetrantı / Manyetik Parçacık (PT/MT)	ASME Bölüm V, Madde 6 ve 7	Tüm basınç tutucu kaynaklarda ve işlenmiş yüzeylerde yüzey hatası tespiti
Pnömatik Test	İsteğe bağlı (hidrotest mümkün olmadığında)	ASME Kodu Durumuna veya kullanıcı spesifikasyonuna göre
Son Boyut Kontrolü	Onaylanmış imalat çizimlerine göre	Tüm kritik boyutlar (boru aralığı, bölme aralığı, nozül yönü) doğrulandı

Tüm denetimler Üretici Veri Raporunda (MDR) belgelenir ve U Damgası uygulamasından önce ASME Yetkili Denetçisi tarafından denetlenir.

Uygulama Senaryoları

Sabit boru levhası veya U boru tasarımlarının yetersiz olduğu durumlarda yüzer kafalı eşanjörler zorunludur:

Petrol ve Gaz:Ham ön ısıtma trenleri, gaz dehidrasyonu, rafineri ham damıtma ünitesi (CDU) genel giderleri
Petrokimya:Reaktör atık su soğutması, solvent rejenerasyonu, etilen söndürme soğutucuları
Güç Üretimi:Buhar yüzeyi kondansatörleri, besleme suyu ısıtıcıları, türbin yağlama yağı soğutucuları
Ağır Sanayi:Yüksek fırın gazı soğutması, kompresör ara soğutucuları, hidrolik yağ soğutması
Şiddetli Kirlenme Hizmetleri:Düzenli mekanik temizlik gerektiren yüksek kireçlenme, koklaşma veya polimerizasyon eğilimi olan sıvılar

Teknik Avantajlar ve Özelleştirme

Stressiz Termal Genleşme- Yüzen boru tabakası serbesttir ve demetin eksenel olarak kaymasına olanak sağlar. Bu, ΔT 60°C'yi aştığında sabit tasarımlarda yaygın olan termal yorulma çatlaklarını ortadan kaldırır; bu parametre, ASME Bölüm VIII, Ek 4'e göre FEA tarafından doğrulanmıştır.

Tam Bakım Kolaylığı- Arka kapağı ve hareketli başlığı çıkardıktan sonra tüm paket dışarı çekilebilir. Yüksek basınçlı su jeti veya fırçalama için dış boru yüzeylerine ve kabuğun iç kısmına tamamen erişilebilir; bu, U boru demetleriyle mümkün değildir (bükülme yarıçapı kısıtlamaları nedeniyle).

Korozyon Direnci- SA‑213 TP316L tüpler, klorürlere (2.000 ppm'ye kadar) karşı kanıtlanmış direnç ve geniş bir pH aralığı sunar; düşük karbon içeriğiyle (≤%0,035) kaynak sonrası tanecikler arası korozyonu önler.

Özelleştirilebilir Parametreler (hepsi ASME tasarım sınırları dahilinde):

Tasarım basıncı: 0,1 - 30 MPa (g)
Tasarım sıcaklığı: -100°C ila +550°C
Gövde malzemeleri: karbon çeliği (SA‑516), alaşımlı çelik, paslanmaz çelik (304/316L), dubleks (2205)
Boru malzemeleri: paslanmaz çelik, karbon çeliği (SA‑179), titanyum, bakır‑nikel (C70600), nikel alaşımları (Incoloy 825)
TEMA türleri: AES, AET veya diğer kayan kafa çeşitleri
Bölme düzenlemeleri: çapraz akış hızını optimize etmek için tek bölümlü, çift bölümlü veya sarmal

Sıkça Sorulan Sorular

S: Sabit boru levhası veya U boru yerine yüzer kafalı eşanjör ne zaman tercih edilir?
C: Mermi tarafı ΔT yaklaşık 60°C'yi aştığında VE mermi tarafı kirlenmesi beklendiğinde, yüzer kafayı belirtin. Sabit boru tabakası büyük genişlemeyi karşılayamaz; U boru demetleri, dirseklerin dış kısmından mekanik olarak temizlenemez.

S: TEMA AES'i AET yüzer kafa tasarımlarından ayıran nedir?
C: AES, conta tutuculuğu için bölünmüş bir destek halkası kullanır; AET, içinden geçilebilen yüzer bir kafa kullanır. AES orta dereceli basınçlarda daha yaygındır; AET, yüzer kafa kapağının kabuğa zarar vermeden tamamen çıkarılması gerektiğinde seçilir.

S: ASME U Damgası yasal olarak neyi belgeliyor?
C: Geminin tasarımının, malzemelerinin, imalatının, kaynağının, NDE'sinin ve hidrotestinin ASME Bölüm VIII Div.'e tamamen uygun olduğunu tasdik eder. 1. Yetkili Denetçi tarafından uygulanan damga, çoğu yargı bölgesinde satın alma ve sigorta poliçesi için bir ön koşuldur.

S: Boru demetini kabuk tarafındaki boruların bağlantısını kesmeden geri çekilebilir mi?
C: Evet - arka kanal kapağını ve yüzer kafa kapağını çıkardıktan sonra, demet eksenel olarak dışarı doğru kayar ve kabuk tarafındaki tüm nozülleri ve boruları sağlam bırakır.

S: ASME U Stamp yüzer kafalı değiştiriciler için hangi NDE yöntemleri zorunludur?
C: ASME Bölüm VIII, tüm alın kaynaklarının RT'sini (UW‑11'e göre), plakaların ve dövme parçaların UT'sini (UG‑93'e göre) ve yüzey kaynaklarının PT/MT'sini zorunlu kılar. Kullanıcı spesifikasyonuna göre ek NDE (örn. PMI, sertlik testi) eklenebilir.

Ayrıntılı teknik veri sayfaları, 3D modeller veya proses koşullarınıza göre uyarlanmış bir fiyat teklifi için lütfen doğrudan Yuhong Group Co., Ltd. ile iletişime geçin.vladimir@steelseamlesspipe.com.
