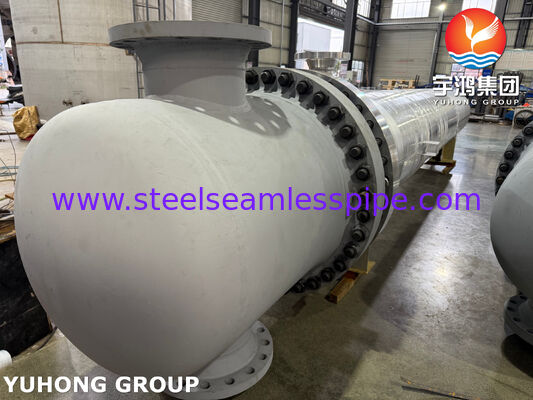

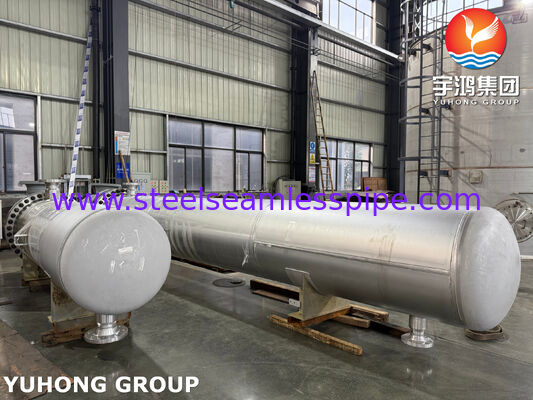

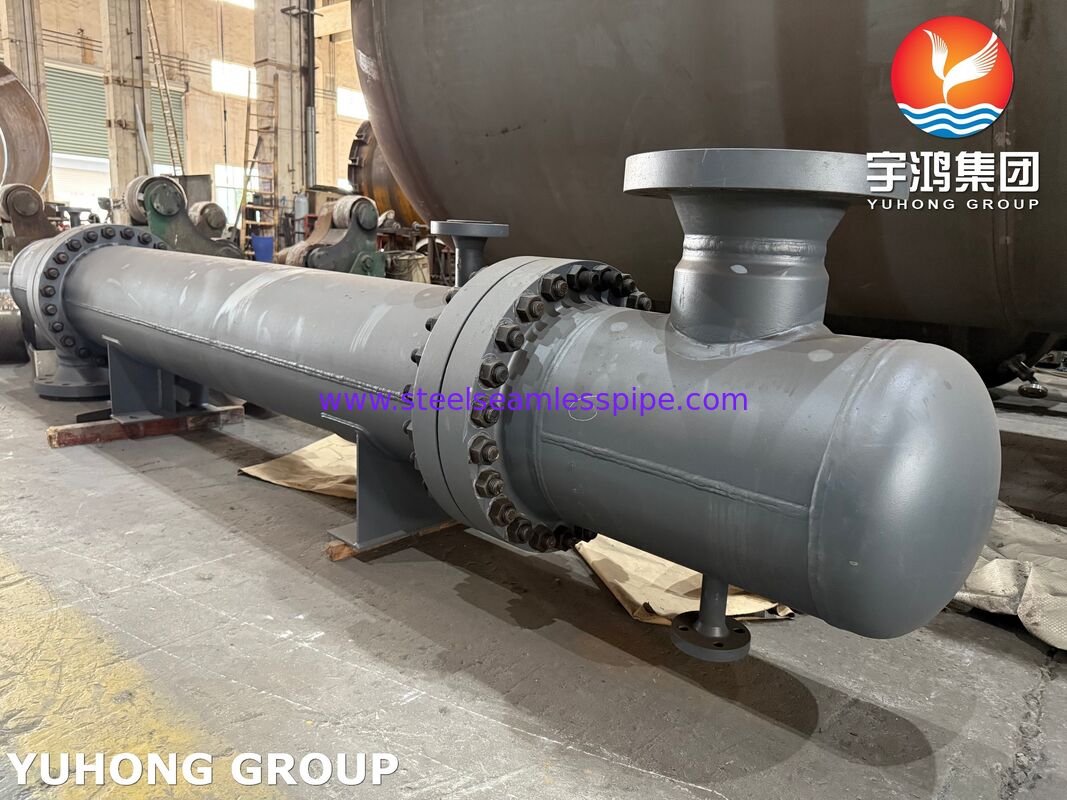

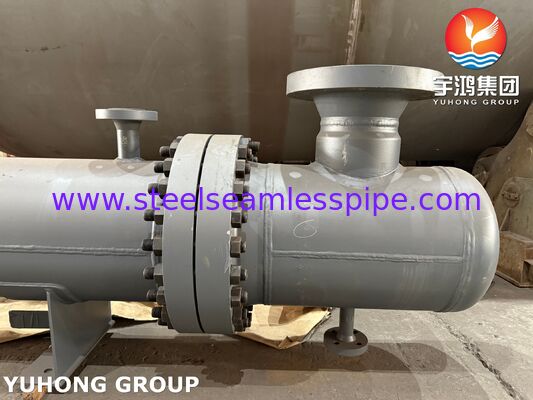

TEMA BEM Kabuk ve Tüp Isı Değiştiricisi ASME SA240 316 Paslanmaz Çelik Isı Değiştiricisi Tüp Paketi

Ürün ayrıntıları:

Menşe yeri:	Çin, Kore
Marka adı:	YUHONG
Sertifika:	TEMA Class R / ASME Section VIII Division 1
Model numarası:	TEMA Tipi BEM Dikey Kabuk ve Borulu Eşanjör

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	USD 50,000 - USD 1,000,000 PER SET
Ambalaj bilgileri:	Müşteri gereksinimlerine dayalı standart ahşap kasalar veya özel ambalaj.
Teslim süresi:	60-90 gün
Ödeme koşulları:	T/T,D/P,D/A,L/C,Western Union
Yetenek temini:	500 Takım/Ay

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (348)

Paslanmaz Çelik Dikişsiz Boru (343)

Dubleks Paslanmaz Çelik Boru (137)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (171)

Fin Tüpü (745)

Isı eşanjörü (36)

Eşanjör Borusu (476)

Sıcaklık Değiştiricisi tüp kümesi (54)

Eşanjör Boru Sayfası (129)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (62)

Paslanmaz Çelik Dikişli Boru (134)

Nikel Alaşım Boru (276)

Nikel Alaşımlı Boru (108)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (222)

titanyum tüp (22)

Parlak Tavlı Boru (166)

Kazan Borusu (161)

çelik uydurma (876)

Çelik Flanş (679)

Diğerleri (412)

Kaplama parçaları (9)

Detaylı ürün tanımı

Isı Değişim Boruları:	ASME SA213 / SA249 TP316 Paslanmaz Çelik (17 Cr, 12 Ni)	Kabuk Namlusu:	ASME SA516 Gr 70 / Karbon Çelik
Kabuk Boyutları:	ID: 550,00 mm \| Dış Çap: 570,00 mm \| Kalınlık: 10 mm	Tüp Spesifikasyonu:	368 Sayısı \| Dış Çap: 19.000 mm \| Kalınlık: 2.000 mm \| Uzunluk: 3.000 m \| 30° Üçgen Düzen
Tüp Geçişi / Bölme Kesimi:	4 Tüp Geçişi \| %30 Kesimde Tek Segmentli Bölmeler (350,00 mm aralık)	Uygulama Ekipmanları:	Temiz Soğutma Suyu ve Yağı
Vurgulamak:	ASME SA240 316 paslanmaz çelik ısı değiştiricisi , kabuk ve borulu ısı eşanjörü boru demeti , TEMA BEM paslanmaz çelik ısı değiştiricisi

TEMA BEM Kabuk ve Tüp Isı Değiştiricisi ASME SA240 316 Paslanmaz Çelik Isı Değiştiricisi Tüp Paketi

ASME SA240 316 Paslanmaz Çelik Isı Değiştiricisi, Temiz Soğutma Suyu ve Yağı içeren endüstriyel soğutma işlemleri için tasarlanmıştır.Termal transfer performansı, 130'luk bir ısı yükünü idare eder..0 kW, 64.294 m2'lik etkili ısı aktarım alanında.

Temel malzeme özellikleri

Bileşen	Malzeme Specifikasyonu / Üretim Standartı	Anahtar parametreler
Isı Değiştirme Tüpleri	ASME SA213 / SA249 TP316 Paslanmaz çelik (17 Cr, 12 Ni)	368 sayı, 19.000 mm OD, 2.000 mm kalınlık, 3.000 m uzunluk
Kabuk Fıçı	ASME SA516 Gr 70 / Karbon Çelik	550.00 mm ID, 570.00 mm OD, 10 mm kalınlık, 1.000 mm korozyon oranı
Tüp yaprağı	ASME SA516 Gr 70 Karbon Çelik / SA240 316 Paslanmaz Çelik Yüz	Sabit sabit boru levhaları, genişletilmiş çukursuz boru ile boru levhası birleşimleri
Genişleme eklemi / akış aygıtı	Rho-V2 Tipi Giriş nozel genişleme eklemleri	Hesaplanan Rho-V2 giriş değeri: 775.41 m2
Baffles & Tie Rods	Paslanmaz çelik kravat çubukları ile karbon çelik baffles	Tek segmentli, kesim çapı % 30'dur, 350,00 mm ara mesafe, 6 bağlama çubuğu, 3 geçiş yolu mühürleme çubuğu
Gaskets	Spiral yaralı metal kaplamalar (SS316 grafit/PTFE dolgu ile)	TEMA Sınıfı R gereksinimlerine göre kabuk kenarında ve boru kenarında mühürleme yüzeylerinde uygulanır
Fırınlar	Karbon Çelik / ASME B16.5 Flanges	Kabuk giriş/çıkış noktası: 86.35 mm OD (80.00 mm nominal ID); Tüp giriş/çıkış noktası: 104.76 mm OD (100.00 mm nominal ID)

Temel Teknik Sanayi

Tüp genişletme inşaatı:Tüp uçları, kontrol edilen tork altında, 1'e dayanmak için mekanik genişlemeye maruz kalır.000.00 kPaG boru yanındaki tasarım basıncı.
Atlama ve Akış Kontrolü:İç çapraz akış fraksiyonlarını düzenlemek için 3 geçiş yolu mühürleyici çubukla tamamlanan 350.00 mm aralarındaki tek segmentli defterlerle 8 çapraz geçiş özelliğine sahiptir.
Termal stres yönetimi:Karbon çelik kabuk malzemeleri ile SA240 TP316 paslanmaz çelik tüpleri arasındaki diferansiyel termal genişlemeyi absorbe etmek için kabuk girişinde mühendislik Rho-V2 genişleme bileşenini entegre eder.
Basınç düşüşü doğrulama:Çalışma basıncı düşüşleri, izin verilen 50.00 kPa sınırlarına karşı kabuk kenarında (su 15,887 kg/saat) ve boru kenarında (29,200 kg/saat) 26,041 kPa ölçer.
Tüp Pateryonu Dağıtım:368 düz tüp, 30° üçgen düzlemde (25.000 mm mesafe, 1.3158 mesafe oranı) 4 tüp geçişine bölünmüştür (Pass 1: 99, Pass 2: 99, Pass 3: 85, Pass 4: 85).

Kalite Kontrolü ve Kalite Kontrolü Özellikleri

Hidrostatik basınç testi:Kabuk tarafı 1,5 kat tasarım basıncı altında test edilmiştir (hidrotest 750.00 kPaG'da doğrulandı); boru tarafı 1,5 kat tasarım basıncı altında hidro test edilmiştir (hidrotest 1,500.00 kPaG).
Yok edici olmayan inceleme (NDE):100% Radyografik Test (RT) kabuk uzun dikişli ve çevresel kaynaklarda; sıvı penetranç testi (PT) boru levhası yüz kaynaklarında ve nozel bağlantılarında.
Malzeme Sertifikasyonu:Tüm ASME SA213/SA249 TP316 ve SA516 Gr 70 basınç tutan hammaddeler için EN 10204 3.1 uyarınca verilen Mill Test Sertifikaları (MTC).
Boyut Toleransı Kontrolü:Üretim izinleri, kabuk kimliği, defterden kabuklara açıklık ve nozzle projeksiyon hizalanması için TEMA Sınıfı R standartlarına sıkı sıkıya uymaktadır.

Gönderi ve Destek

Yükseltme ve yapısal montaj:Dikey ayar planı montajı için 4 yan montaj destek çubuğu (435 mm genişliği, 228 mm açıklık) ile entegre.
İhracat ambalajı:Ağır yüklü okyanus taşımacılığı için, dış karbon çelik yüzeylerine uygulanan nem engelli vakum torbası ve korozyona karşı kaplama ile ahşap kutu ambalajı.
Gümrük Uygunluğu:Nakliye belgelendirme paketi Ticari fatura, Paket listesi, Doğum Belgesi (CO / Form E), EN 10204 3.1 MTC ve Üçüncü Taraf Denetim (TPI) raporlarını içerir (SGS / BV / TÜV uyumludur).
Taşımacılık için boyut özeti:Ekipmanın toplam yüksekliği 3,814 mm, en fazla dış çapı 570 mm, kuru ağırlık 1,760.2 kg, paket çekim ağırlığı 1,053.8 kg.
