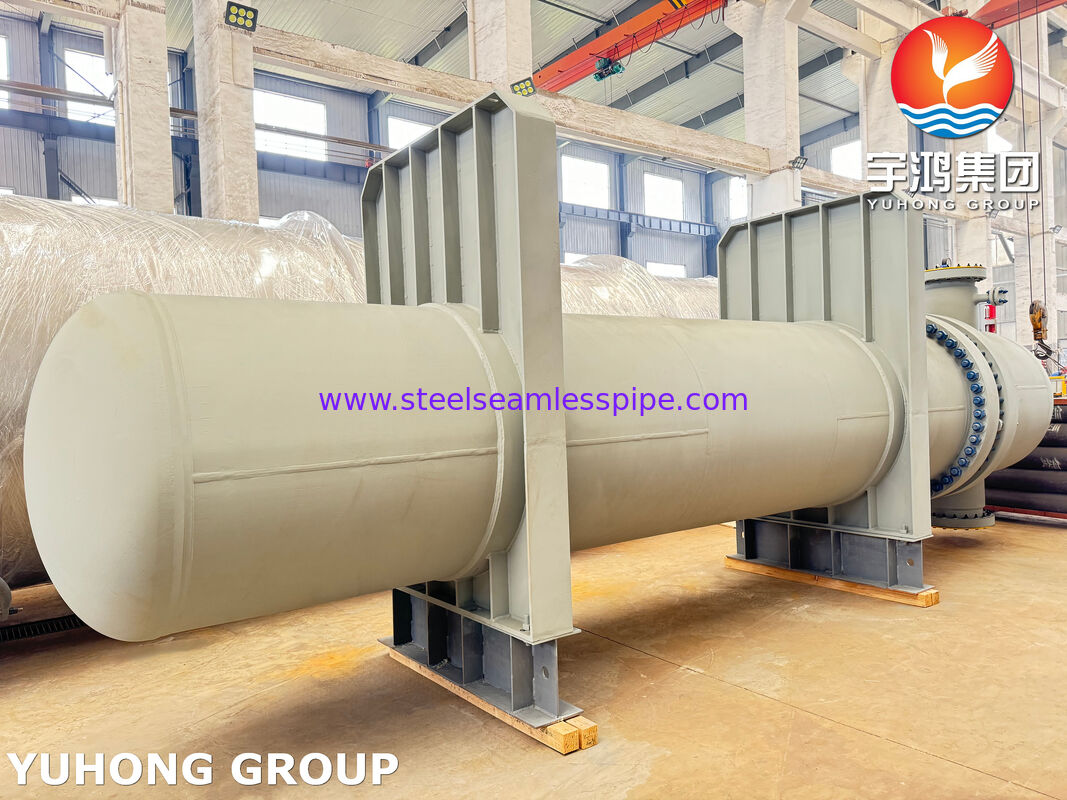

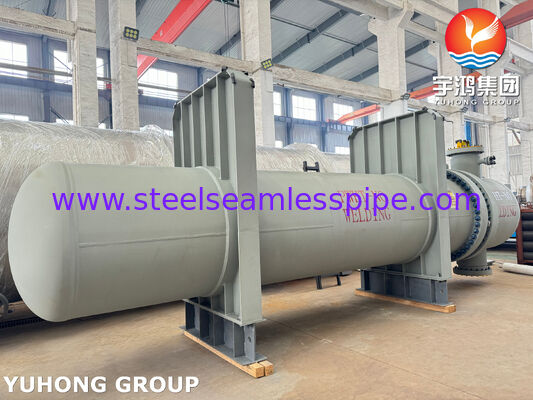

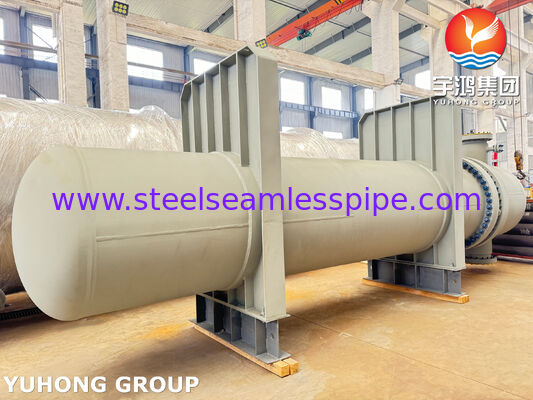

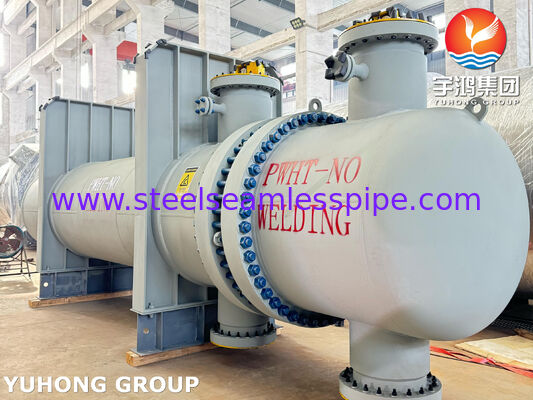

TEMA Tip BEM 1108 Tüpler Monel 400 Sabit Tüp Tablalı Kabuk ve Borulu ısı değiştirici

TEMA Tipi BEM 1108 Tüpler Monel 400 Sabit Tüp Yapısı Kabuk ve Tüp Isı Değiştiricisi

Bu birim endüstriyel bir kabuk ve tüp.ısı değiştiricisi(aynı zamanda birtakım ısı değiştiricisi) ASME Bölüm VIII Div. 1 ve TEMA Sınıf R standartlarına sıkı bir şekilde uygun olarak tasarlanmıştır.İç düzeni 1108 tüpü içerir.kanatlı tüp kümesiHam Destilasyon Birimi Stabilizer OVHD Kondansörüne monte edilmesi için tasarlanmıştır (Tag No W-04A/B)Mekanik tasarım, sulu klorür ve asidik hidrokarbon içeren şiddetli koroziv kondansiyon ortamlarına hitap eder..

Bileşen ve ASME Malzeme Özellikleri

Teknik Spesifikasyonlar ve Süreç Mühendisliği

• Hızlı tüp genişleme prosedürü: Yönetimkanatlı tüp kümesiMonel 400 boru levhasına çift derinlik tork genişleme işlemi kullanarak sabitlenir (Depth Expansion at 40.5 mm and 60.5 mm). Tüp deliği düzeni 20.25 mm üçgen / kare pitch örneğini izler.

• Korozyona Dirençli Kaplama ve Metalürji: Korosif buharlara maruz kalan kabukların ve basınç tutan başların tüm ıslak yüzeyleri ASME SB-127 UNS N04400 (Monel 400) katı veya kaplama malzemesi kullanır.

• Akış Dağıtımı ve Baffle Konumu: 750 mm ve 753 mm'lik tekdüze boru desteği aralıklarını koruyan ağır işleme karşı koruma plakaları ve çapraz baffle plakaları ile entegre.

Kalite güvencesi ve QA/QC spesifikasyonu

• Hidrostatik ve Pnömatik Test: Kabuk tarafındaki ve boru tarafındaki basınç testleri ASME Bölüm VIII Div. 1 kurallarına uygun olarak bağımsız olarak yapılır.

• Yok edici olmayan inceleme (NDE): % 100 Radyografik Test (RT) tüm tam nüfuzlu but-saldırılmış dikişlere uygulanır; % 100 Sıvı Penetrant Test (PT) tüpten tüpe genişletilmiş / kaynaklı eklemlere uygulanır..

• Yüzey kaplama ve bitirme: Yapısal dış karbon çelik bileşenleri sıcak daldırma galvanizasyonuna maruz kalır; nihai kaplama uygulaması Grafit + AISI 316 / Power Graf 3 Premium yüksek sıcaklık koruyucu finişten oluşur.

Uluslararası lojistik ve nakliye özellikleri

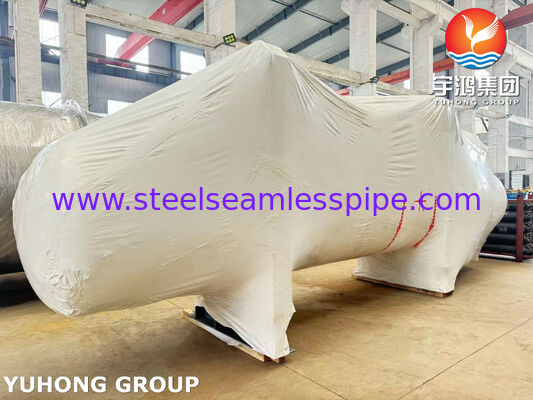

• Taşıma ve Taşıma: montaj sonrası çıkartılması ve fişeği kapatılması planlanmıştır.ısı değiştiricisikabuk.

• Flanş'a Bakışlı Koruma: Tüm ANSI B16.5 yükseltilmiş yüz flensleri ve dişi NPT bağlantıları, okyanus kargo ve ihracat taşımacılığı için ağır işleme uygun plastik kapak plakaları ve pas inhibitörü kapağı ile donatılmıştır..
