Yüksek frekanslı kaynaklı tüplü tüpler (Baze tüp ASTM A213 T9 + Karbon Çelik tüpler)
Yüksek sıcaklıklı ve yüksek basınçlı ortamlarda üstün ısı aktarımı için tasarlanmış premium yüksek frekanslı kaynaklı tüpler keşfedin.Deneyimli bir dış ticaret uzmanı olarak, petrokimya sektöründeki küresel müşterilere ısı değiştiricisi bileşenleri tedarik etmekte on yıldan fazla bir süredir, enerji üretimi ve rafineri endüstrilerinde, şirketimiz, proje ihtiyaçlarınıza uyarlanmış güvenilir, yüksek performanslı çözümler sunar.
Ürün Özetleri: Yüksek Frekanslı Kaynatılmış Dökme Fined Tubes

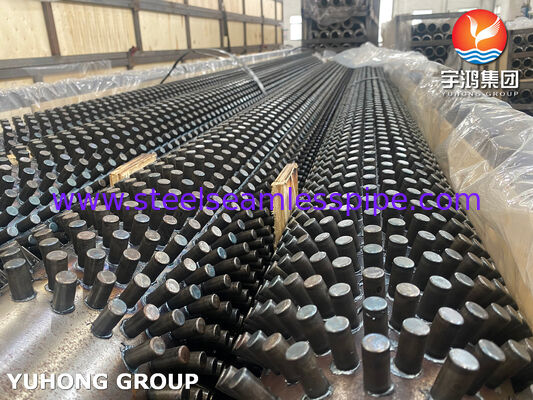

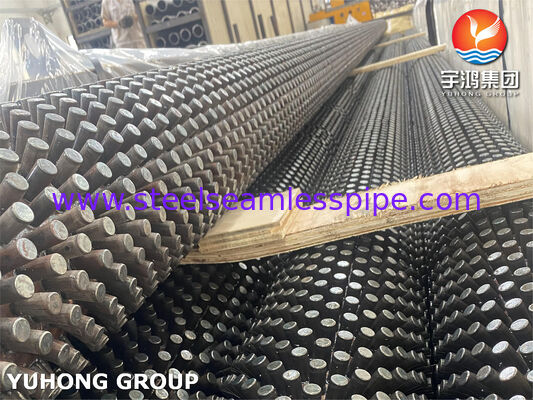

Tırnak başlı tüpler veya iğneli kanatlı tüpler olarak da bilinen dikili kanatlı tüpler, bir taban tüpünün dış yüzeyine dirençli veya yüksek frekanslı kaynaklı silindirik kanatlara (pinolara) sahiptir.Bu tasarım, mükemmel mekanik dayanıklılığı ve kirlenme direncini korurken ısı aktarımı yüzey alanını tipik olarak çıplak borulardan 2-3 kat arttırır..
ASTM A213 T9 taban tüpümüzün karbon çelik (CS) çubukları ile kombinasyonu yüksek sıcaklık uygulamalarında öne çıkıyor.ve yüksek sıcaklık dayanıklılığı, güçlü karbon çelik çubuklar ise konvektif bölümlerde dış ısı aktarımını arttırır.
Bir Bakışta Ana Faydaları:
- Yüksek frekanslı veya dirençli kaynak yoluyla güçlü metalürjik bağ.
- Tozlu, erozif veya yüksek sıcaklıklı gaz akışlarında mükemmel performans.
- Özelleştirilebilir boyutlar ve çubuk desenleri (kare, altıgen veya spiral alan).
Ürün malzeme özellikleri

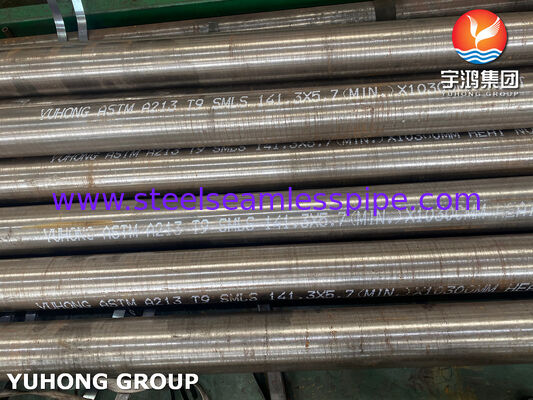

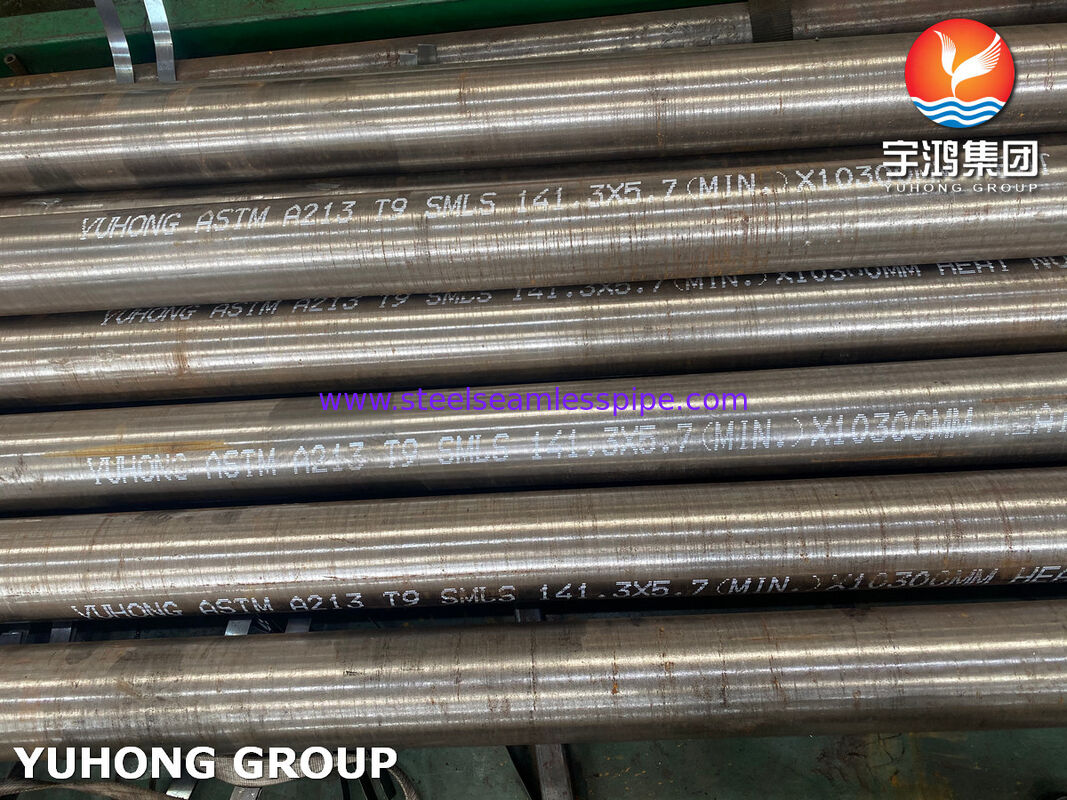

Temel boru malzemesi: ASTM A213 T9 dikişsiz ferritik alaşımlı çelik boru (9Cr-1Mo).
Stud (Fin) Malzemesi: Karbon Çelik (CS), tipik olarak en iyi kaynaklanabilirlik ve maliyet etkinliği için Q235B veya düşük karbonlu sınıflara eşdeğer.
Kimyasal Kompozisyon
ASTM A213 T9 taban tüpü (ağırlık %):
| Eleman |
İçeriği (%) |
| C |
0.15 en fazla |
| M |
0.30 - 0.60 |
| P |
0.025 en fazla |
| S |
0.025 en fazla |
| Evet. |
0.25 - 1.00 |
| Kr |
8.00 - 10.00 |
| Mo. |
0.90 - 1.10 |
Karbon çelik çubukları (tipik düşük karbonlu sınıf, örneğin, Q235B eşdeğeri):
- C: ≤0,20%
- Mn: 0,30-0,70%
- P: ≤0,045%
- S: ≤0,045%
- Si: ≤0,30% (yaklaşık)
T9'un mekanik özellikleri arasında en az 415 MPa germe dayanıklılığı ve 205 MPa verim dayanıklılığı bulunur, bu da yüksek sıcaklıklar için idealdir.
Yapı ve Üretim Süreci
Bileşenler:
- Temel boru: Basınç sınırlama ve korozyon/oksitasyon direnci sağlayan dikişsiz alaşımlı çelik boru.
- Çubuklar: Tüp yüzeyine dikey veya açısal olarak kaynaklanmış ayrı silindir veya koniik iğne.
- Kaynak Eklem: Yüksek frekanslı dirençli kaynak, minimum ısı etkilenen bölge ile güçlü, sürekli bir metalürjik bağ yaratır ve termal döngü ve titreşim altında dayanıklılığı sağlar.
Karıştırma/Ilesileme İşlemi: Çubuklar, yüksek frekanslı veya dirençli yöntemler kullanarak kontrol edilen pitch'te otomatik olarak kaynaklanır.5 mm, düşük boncuk yüksekliği (≤1 mm) ve hiçbir sıçramaBu işlem, ~ 600 °C'ye kadar yüksek sıcaklıkta hizmet için uygun sağlam bir bağlama sağlar (sınıf bağlı).
Boyutlar ve Toleranslar
Tipik üretim aralıkları (talep üzerine özel boyutlar mevcuttur):
| Parametreler |
Aralık |
Tolerans Notları |
| Temel tüp OD |
25 - 273 mm (1" - 10" NPS) |
±0,5% veya ASTM standartlarına göre |
| Alt boru duvarının kalınlığı |
3.5 - 28.6 mm |
±10% veya belirtildiği gibi |
| Tüp Uzunluğu |
25000 mm'ye kadar |
Düzlük ≤2,5 mm/3m |
| Çubuk çapı |
6 - 25,4 mm |
±0,3 mm |
| Döşek yüksekliği |
10 - 35 mm |
±0,5 mm |
| Stud Pitch |
8 - 30 mm (karede/altgen) |
± 1 mm |
| Süt yoğunluğu |
Geleneksel (örneğin 120-400/m2) |
- |
Yumurtalık, eksantriklik ve diğer toleranslar ASTM A213 ve müşteri özelliklerine uyuyor. Hidrostatik test (1.5 x tasarım basıncı) standarttır.
Performans Avantajları
- Geliştirilmiş Isı Transferi: Çıplak borulara kıyasla yüzey alanını ve termal verimliliği 2-3 kat artırır; düşük gaz tarafı ısı transferi katsayısı için idealdir.
- Kirlenme ve erozyona direnç: Ayrıcalıklı çubuklar tozlu ortamlarda sürekli yüzgeçlerden daha iyi kül birikimine ve parçacık çarpışmasına direnç gösterir.
- Yüksek sıcaklık dayanıklılığı: T9 alaşımı mükemmel sürünme ve oksidasyon direnci sunar; güçlü kaynaklar termal döngüye dayanır.
- Mekanik Sağlamlık: Üstün titreşim ve basınç direnci; CFB kazanları gibi yüksek toz uygulamaları için uygundur.
- Maliyet-etkinlik: En iyi performans/değer için ekonomik CS çubukları ile üst düzey temel malzemeyi birleştirir.
Ayrıntılı Uygulama Alanları
Döşeli kanatlı tüplerimiz yaygın olarak kullanılır:
- Petrokimya ve Rafinasyon: Süreç ısıtıcıları, ateşlenmiş ısıtıcılar ve reformörler ve krakerlerdeki konveksiyon bölümleri.
- Güç Üretimi: Kazan ekonomizörleri, süper ısıtıcılar, hava ön ısıtıcıları ve atık ısı geri kazanma kazanları, özellikle kömür / biyomassa veya CFB üniteleri.
- Petrol ve Gaz: Yukarı/aşağı operasyonlarda ve açık deniz platformlarında ısı değiştiricileri.
- Atık-enerji ve yakıcılar: Yüksek kükürt veya tozlu duman gazlarını işleyen üst fırın bölümleri.
- Kimyasal İşleme: Yüksek sıcaklıklı reaktörler ve ısı geri kazanma sistemleri.
- Diğerleri: Çimento fırınları, cam fırınları ve deniz kazanları.
Neden bizi seçtiniz?
Asya, Avrupa, Orta Doğu ve Amerika'daki müşterilere kanatlı tüpler ihraç etme konusunda yıllarca deneyimli olduğumuz için:
- Sıkı Kalite Kontrolü: Tam malzeme izlenebilirliği (EN 10204 3.1 sertifikaları), boyut denetimleri ve kaynak testi.
- Özelleştirme Uzmanlığı: Belirli çubuk desenleri, uzunluklar ve malzeme kombinasyonları için esnek üretim.
- Rekabetçi teslimat süreleri ve fiyatları: Etkili üretim ve küresel lojistik güvenilir teslimatı sağlar.
- Teknik Destek: Ekibimiz ısı transferi hesaplamaları, malzeme önerileri ve satış sonrası hizmet sunar.
- Kanıtlanmış Geçmiş: Büyük rafinerilerde ve elektrik santrallerinde başarılı projeler, ürün güvenilirliğini ve müşteri memnuniyetine olan bağlılığımızı vurgulayan tekrarlanan siparişlerle.
