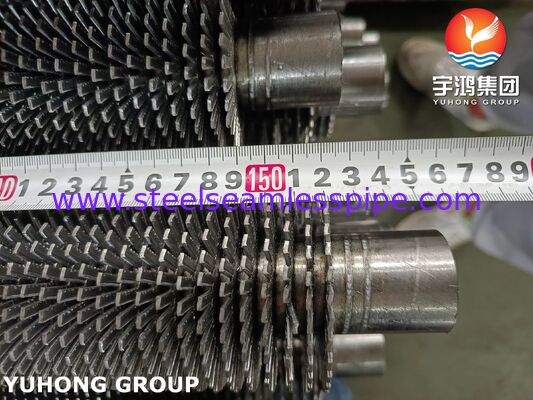

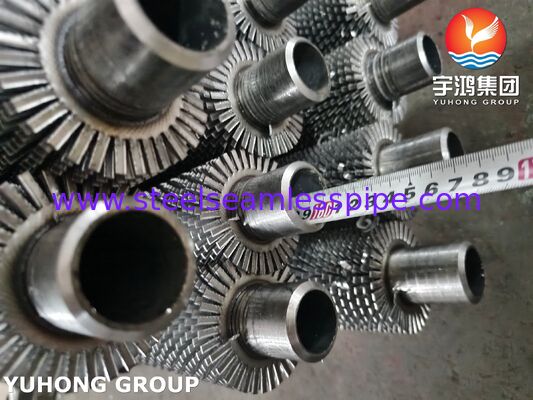

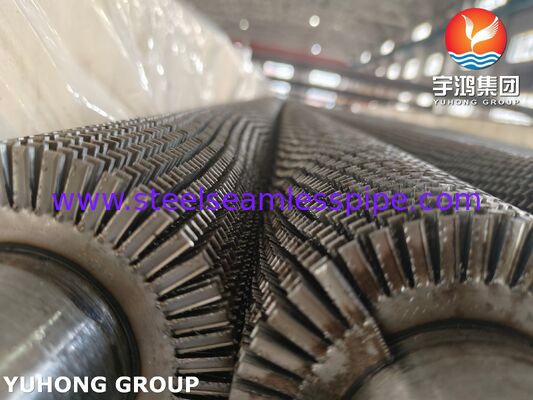

ASTM A192 Isı Eşanjörü için Tırtıklı Fin Borulu Karbon Çelik Kanatlar

Tırtıklı Finli Borular (Taban Borusu ASTM A192 + Karbon Çelik Kanatçıklar)

Gelişmiş Isı Transferi için Yüksek Performanslı Gömülü Tırtıklı Finli Borular

Yüksek kaliteli ASTM A192 dikişsiz karbon çeliği taban borusu ve gömülü karbon çeliği (CS) tırtıklı kanatlara sahip tırtıklı kanatlı borularımız, zorlu endüstriyel uygulamalarda üstün ısı transferi verimliliği sağlar. Bu tüpler yüksek basınçlı ortamlar için tasarlanmış olup mükemmel termal performans, mekanik dayanıklılık ve uzun vadeli güvenilirlik sunar.

Deneyimli bir ısı eşanjörü bileşenleri ihracatçısı olarak, uluslararası standartları karşılayan veya aşan birinci sınıf tırtıklı kanatlı boruların üretimi ve tedarikinde uzmanız. Ürünlerimiz, müşterilerimizin enerji verimliliğini optimize etmesine, ekipman boyutunu küçültmesine ve kazanlar, ısı eşanjörleri ve hava soğutmalı sistemlerde işletme maliyetlerini düşürmesine yardımcı olur.

Ürün Malzeme Özellikleri

Ana Boru Malzemesi: ASTM A192 / ASME SA192 Dikişsiz Karbon Çelik Kazan Boruları Kanat Malzemesi: Karbon Çelik (ortak kaliteler: 08F, SPCC veya optimum şekillendirilebilirlik ve termal iletkenlik için eşdeğer düşük karbonlu çelik)

Kimyasal Bileşim

ASTM A192 Baz Tüpün Kimyasal Bileşimi (ağırlıkça%):

Karbon Çelik Kanat Malzemesi Kimyasal Bileşimi (08F/SPCC için tipik): C ≤ %0,08, Mn %0,25-0,50, P ≤ %0,035, S ≤ %0,035 olan düşük karbonlu çelik. Bu, tırtıklı şekillendirme ve güçlü mekanik bağlanma için mükemmel süneklik sağlar.

Tırtıklı Finli Boru Yapısı ve Üretim Süreci

Tırtıklı kanatlı borularımız, üstün bağ mukavemeti için gömülü (G tipi) bir işlem kullanır:

• Taban Borusu: Yüksek basınçlı dikişsiz ASTM A192 karbon çelik boru, çekirdeğin yapısal bütünlüğünü ve basınç direncini sağlar.

• Kanatçıklar: Daha iyi konvektif ısı transferi için yüzey türbülansını artırmak ve sınır katmanlarını bozmak amacıyla karbon çelik şerit tırtıklıdır ("U" veya "V" çentikleri).

• Gömülü İşlem: Taban tüpüne hassas bir şekilde bir oluk açılır. Tırtıklı kanatçık şeridi oluğa gerilerek sarılır ve tüp malzemesinin kanat tabanı üzerine geri yuvarlanması yoluyla mekanik olarak kilitlenir. Bu, ek dolgu malzemesi gerektirmeyen, titreşime, termal döngüye ve yüksek sıcaklıklara (~400°C / 752°F'ye kadar) dayanıklı, güçlü, metalurjik benzeri bir bağ oluşturur.

Bu gömülü tasarım, yüksek gerilimli uygulamalarda sarılı veya kaynaklı alternatiflerden daha iyi performans sunarak kanatçık-boru arayüzündeki termal direnci en aza indirir.

Boyutlar ve Toleranslar

Isı eşanjörü düzeneklerine mükemmel uyum sağlamak için sıkı üretim toleranslarını koruyoruz.

Tipik Boyutlar (Özelleştirilebilir):

• Taban Borusu Dış Çap: 16 mm – 63 mm (ortak: 25-57 mm)

• Kanat Yüksekliği: 8 mm – 35 mm

• Kanat Kalınlığı: 0,4 mm – 1,5 mm (tırtıklı)

• Yüzgeç Aralığı: Metre başına 3 – 333 kanatçık (1-8 FPI)

• Tüp Uzunluğu: 10-12 metreye kadar veya gerektiği gibi

Boyutsal Toleranslar (Standart Aralıklar):

• Taban Borusu Dış Çapı: ±0,1 mm ila ±0,2 mm

• Duvar Kalınlığı: ±%10 veya ASTM A192'ye göre

• Kanat Yüksekliği: ±0,5 mm

• Yüzgeç Aralığı: ±%1-2

• Doğrusallık: Metre başına ≤ 1 mm

Tüm tüpler hidrostatik test, boyut doğrulama ve bağ mukavemeti değerlendirmesi de dahil olmak üzere sıkı kalite kontrollerine tabi tutulur.

Performans Avantajları

• Üstün Isı Transferi: Tırtıklı kanatçıklar etkili yüzey alanını artırır ve türbülansı teşvik ederek, gaz akışı uygulamalarındaki katı kanatçıklarla karşılaştırıldığında genel ısı transfer katsayısını %20-30 veya daha fazla artırır.

• Güçlü Mekanik Bağ: Gömülü tasarım, kanat gevşemesi olmadan yüksek titreşime, termal genleşmeye ve basınç döngüsüne dayanır.

• Yüksek Sıcaklık ve Basınç Dayanımı: Zorlu kazan ve kızdırıcı koşullarında sürekli çalışmaya uygundur.

• Kirlenme Direnci ve Temizlenebilirlik: Tırtıklı tasarım ve düz gaz yolları, daha temiz gaz akışlarındaki kirlenmeyi azaltır; bakımı kolaydır.

• Uygun Maliyetli: Karbon çeliği yapı, aşındırıcı olmayan veya hafif aşındırıcı ortamlar için performansı ve ekonomiyi dengeler.

• Kompakt Tasarım: Eşdeğer görevlere sahip daha küçük ısı eşanjörlerine izin vererek yerden ve malzeme maliyetlerinden tasarruf sağlar.

Detaylı Uygulama Alanları

ASTM A192 tırtıklı kanatlı borularımız endüstrilerde yaygın olarak kullanılmaktadır:

• Enerji Üretimi: Kazanlarda ve enerji santrallerinde ekonomizerler, hava ön ısıtıcıları, kızdırıcılar ve atık ısı geri kazanımı.

• Petrokimya ve Kimyasal İşleme: Proses ısıtma/soğutma için ısı eşanjörleri, kondansatörler ve yeniden kazanlar.

• Petrol ve Gaz: Ateşlemeli ısıtıcılar, hava soğutmalı ısı eşanjörleri (ACHE) ve rafineri uygulamaları.

• HVAC ve Soğutma: Büyük ölçekli iklimlendirme ve ısı geri kazanım sistemleri.

• Endüstriyel Kazanlar ve Yakma Fırınları: Buhar üretiminde ve baca gazı soğutmasında verimli ısı transferi.

• Metalurji ve Çimento: Atık ısı kazanları ve kurutma sistemleri.

Bu tüpler, gaz tarafı ısı transfer katsayısının sınırlayıcı faktör olduğu gazdan sıvıya veya gazdan gaza ısı alışverişinde mükemmeldir.

Neden Bizi Seçmelisiniz? Avantajlarımız ve Uzmanlığımız

Kanatlı boru üretimi ve uluslararası ihracatta uzun yıllara dayanan uzman deneyimimizle öne çıkıyoruz:

• Gelişmiş Üretim: Tutarlı kalite ve sıkı toleranslar sağlayan son teknoloji gömülü finisaj makineleri.
• Malzeme Uzmanlığı: Tam değirmen test sertifikaları (MTC) sağlanarak ASTM A192 boruları ve birinci sınıf CS kanatçık stoğu için sıkı kaynak kullanımı.
• Özelleştirme: Çizimlerinize tam olarak uyacak standart dışı boyutlar, uzunluklar ve kanatçık konfigürasyonları için esnek üretim.
• Kalite Güvencesi: ISO uyumlu süreçler, üçüncü taraf denetim seçenekleri (SGS, BV, vb.) ve %100 izlenebilirlik.
• Küresel İhracat Deneyimi: Avrupa, Orta Doğu, Güneydoğu Asya ve Amerika'ya tedarik konusunda kanıtlanmış performans geçmişi. Incoterms'i, deniz taşımacılığına yönelik ambalajlamayı ve dokümantasyon gerekliliklerini anlıyoruz.
• Teknik Destek: Mühendislerimiz optimum sistem performansı için termal hesaplamalar, malzeme seçimi ve entegrasyon önerileri konusunda yardımcı olur.
• Güvenilir Teslimat Süreleri ve Rekabetçi Fiyatlandırma: Verimli üretim ve doğrudan fabrika tedariği, kaliteden ödün vermeden değer sağlar.

İster standart stoktan ister A192 tabanlı ve CS kanatçıklı özel tasarlanmış tırtıklı kanatlı borulara ihtiyacınız olsun, verimliliği ve dayanıklılığı artıran çözümler sunuyoruz.

Ayrıntılı teklifler, teknik veri sayfaları veya örnekler için bugün bizimle iletişime geçin. Yüksek performanslı ısı transfer bileşenlerindeki uzmanlığımızın bir sonraki projenizi desteklemesine izin verin.
