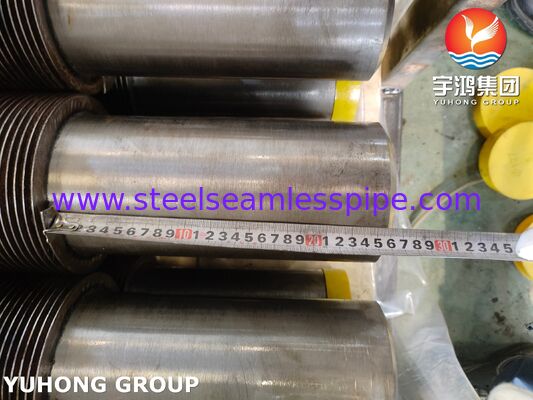

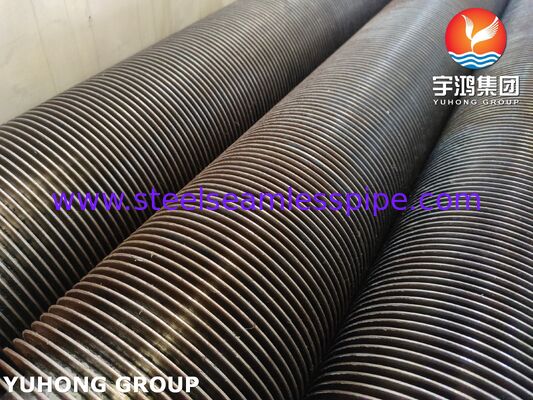

Yüksek frekanslı kaynaklı kanatlı tüpler TP321H Karbon Çelik kanatlı taban tüpü
Ürün Tanıtımı
High Frequency Welded (HF) Finned Tubes are high-efficiency heat transfer components manufactured by continuously winding and simultaneously welding a fin strip onto a base tube using high-frequency resistance weldingBu işlem, doldurma malzemesi olmadan güçlü bir metalürjik bağ yaratır, mükemmel ısı aktarımı performansını, yüksek mekanik dayanıklılığı,ve yüksek sıcaklık ve yüksek basınç koşullarında güvenilirlik.
Our TP321H Base Tube + Carbon Steel Fins HF welded finned tubes combine the superior high-temperature corrosion resistance and creep strength of TP321H stainless steel with the cost-effective thermal conductivity of carbon steel finsZorlu endüstriyel ortamlar için idealdir.
Ürün malzemesi
Temel boru malzemesi: ASTM A213 / A312 TP321H (yüksek karbon içeriğine sahip titanyum stabilize edilmiş austenit paslanmaz çelik) Fin Malzemesi: Karbon çelik (tipik olarak Q235, S235JR,veya eşdeğer) Kaynak süreci: Yüksek frekanslı direnci kaynak (HFRW)
Kimyasal Kompozisyon
Temel tüp TP321H
| Eleman |
Tasarım (%) |
| Karbon (C) |
0.04 ¢ 0.10 |
| Mangan (Mn) |
2.00 en fazla |
| Fosfor (P) |
0.045 en fazla |
| Kükürt (S) |
0.030 en fazla |
| Silikon (Si) |
1.00 en fazla |
| Krom (Cr) |
17.0 ¢ 20.0 |
| Nikel (Ni) |
9.0 ¢ 12.0 |
| Titanyum (Ti) |
4 × (C + N) dakikası 0.70 maksimum |
| Demir (Fe) |
Bilanç |
Pençeler ️ Karbon çelik
| Eleman |
Tipik Kompozisyon (%) |
| Karbon (C) |
0.12 ¢ 0.20 |
| Mangan (Mn) |
0.30 ¢ 0.70 |
| Fosfor (P) |
0.045 en fazla |
| Kükürt (S) |
0.045 en fazla |
| Silikon (Si) |
0.30 en fazla |
| Demir (Fe) |
Bilanç |
Ürün yapısı ve üretim süreci
Kanatlı tüp üç ana bölümden oluşur:
- Temel tüp (TP321H) ¢ Yüksek sıcaklık dayanıklılığı, oksidasyon direnci ve korozyon direnci sağlar.
- Pençeler (Karbon Çelik) ️ Gelişmiş konvektif ısı transferi için dış yüzey alanını önemli ölçüde artırır.
- Kaynak Dikiş: Yüksek Frekanslı Direniş Kaynaklaması ile oluşturulmuş, sürekli bir spiral metalürjik bağ oluşturur.
Üretim süreci: Karbon çelik kanat şeridi, döner TP321H taban borusunun etrafında spiral olarak sarılırken, yüksek frekanslı akım temas noktasında ısıyı yoğunlaştırır.Kırma basıncı, minimum ısı etkilenen bölge ile güçlü bir bağ yaratır., yüksek kaynak bütünlüğü ve mükemmel termal performans ile sonuçlanır.
Boyutlar ve Toleranslar
Tipik aralıkları (özel boyutlar mevcut):
- Temel boru OD: 25 mm ️ 219 mm

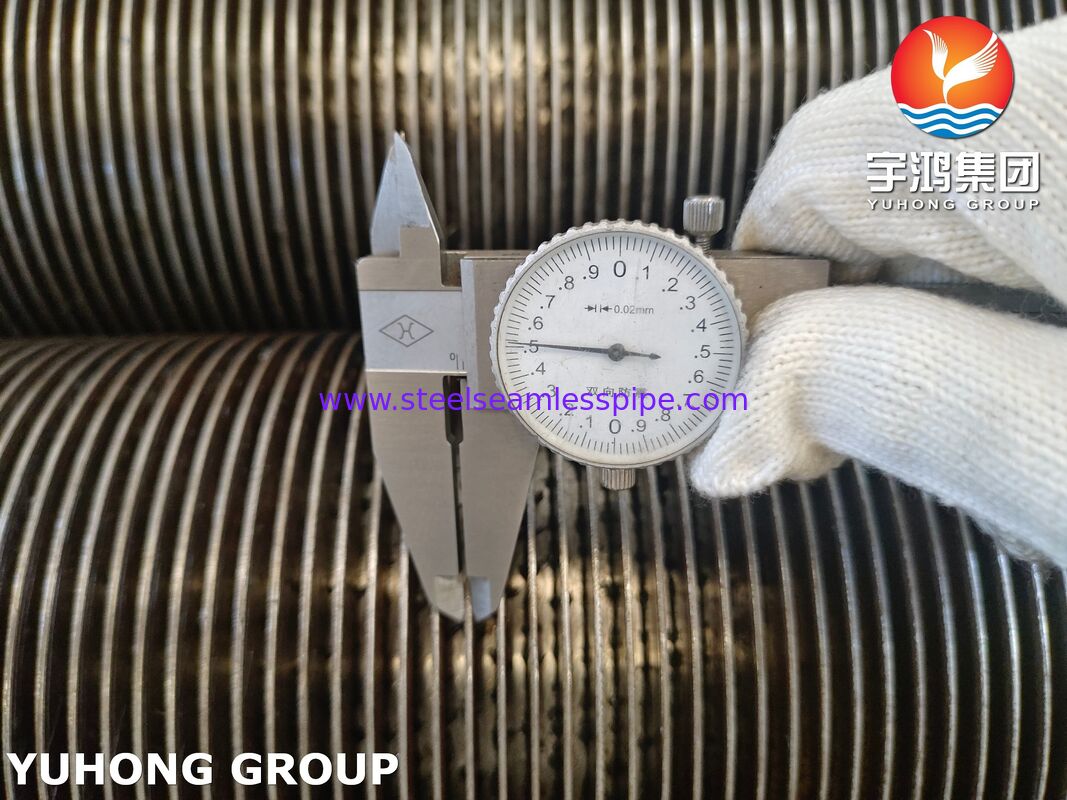

- Yüzgeç yüksekliği: 10 mm ̇ 25 mm
- Pençe kalınlığı: 0.8 mm 2.0 mm
- Fin Pitch (Density): 1 inç başına 8 ¢ 20 yüzgeç (FPI)

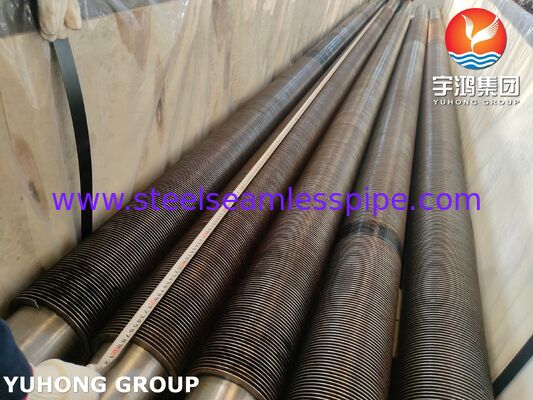

- Tüp Uzunluğu: 24 metreye kadar
Boyut Tolerançları (ASME Referans / Endüstri Standartları):
| Parametreler |
Tolerans aralığı |
| Temel tüp OD |
± 0,75% veya ± 0,5 mm |
| Duvar kalınlığı |
± 10% veya ± 0,2 mm |
| Yüzgeç yüksekliği |
± 0,75 mm |
| Fin Pitch |
Metre başına ± 1 yüzgeç |
| Düzlük |
Meter başına ≤ 2 mm |
| Uzunluk |
± 5 mm (uzunlukta kesilmiş) |
Performans Avantajları
- Mükemmel Yüksek Sıcaklık Direnci: TP321H taban tüpü 800 °C+'ya kadar üstün sürünme ve stres kırılma dayanıklılığını sunar.
- Güçlü Metalürjik Bağlama: HF kaynak, uzun hizmet ömrünü sağlayan boşluklar olmadan% 100'e yakın bir bağlama verimliliği sağlar.
- Yüksek ısı transferi verimliliği: Artan yüzey alanı (çıplak tüpün 8 ̇12 katına kadar) ve optimize edilmiş yüzgeç geometri, türbülans akışını teşvik eder.
- Korozyon ve Oksidasyon Direnci: TP321H titanyum ile stabilizasyonu karbid çöküntüsünü ve granüler korozyonu önler.
- Maliyet Verimliliği: Karbon çelik yüzgeçleri, performanslarını korurken toplam malzeme maliyetini azaltır.
- Mekanik Güç: Isı döngüsüne, titreşimlere ve yüksek basınçlı ortamlara dayanır.
Ayrıntılı Uygulama Alanları
Bu TP321H/CS HF kanatlı tüpler yaygın olarak kullanılır:
- Elektrik üretimi: Kazanlar, ekonomizörler, süper ısıtıcılar, HRSG (Sıcaklık Geri Kazanım Buhar Jeneratörleri)
- Petrokimya ve Rafinasyon: Yangınlı ısıtıcılar, atık ısı geri kazanma üniteleri, hava soğutucular
- Kimyasal İşleme: Yüksek sıcaklıklı ısı değiştiriciler
- Çelik ve Metalürji: Yeniden ısıtma fırınları ve atık ısı kazanları
- Çimento ve yakma: Çömlek egzoz gazı ısı geri kazanım sistemleri
- Denizcilik ve Denizcilik: Egzoz gazı tasarruflu cihazlar
Avantajlarımız ve Deneyimlerimiz
Yüksek frekanslı kaynaklı kanatlı tüplerin üretimi ve ihracatında 15 yıldan fazla deneyime sahip,kritik yüksek sıcaklık uygulamaları için paslanmaz çelik taban + karbon çelik yüzgeç kombinasyonlarında uzmanlaştık.
Avantajlarımız şunları içerir:
- Sıkı süreç kontrolü ile gelişmiş otomatik HF kaynak üretim hatları.
- Tam malzeme izlenebilirliği ve üçüncü taraf denetimi (SGS, BV, TUV).
- Özel çalışma koşullarına (sıcaklık, basınç, ortam) dayalı özel tasarım desteği.
- Rekabetçi fiyatlandırma, Avrupa/ABD kaliteli standartlarıyla birleştirilmiştir.
- Hızlı teslimat ve güvenilir küresel lojistik.
Güneydoğu Asya, Orta Doğu ve Avrupa'daki enerji santralleri ve petrokimya projelerine binlerce ton TP321H/CS kanatlı boru başarılı bir şekilde tedarik ettik.memnun müşterilerden sürekli tekrar siparişler kazanmak.
Isı aktarım sisteminizi optimize etmeye hazır mısınız? detaylı teknik teklifler, çizimler ve örnekler için bugün bizimle iletişime geçin.
