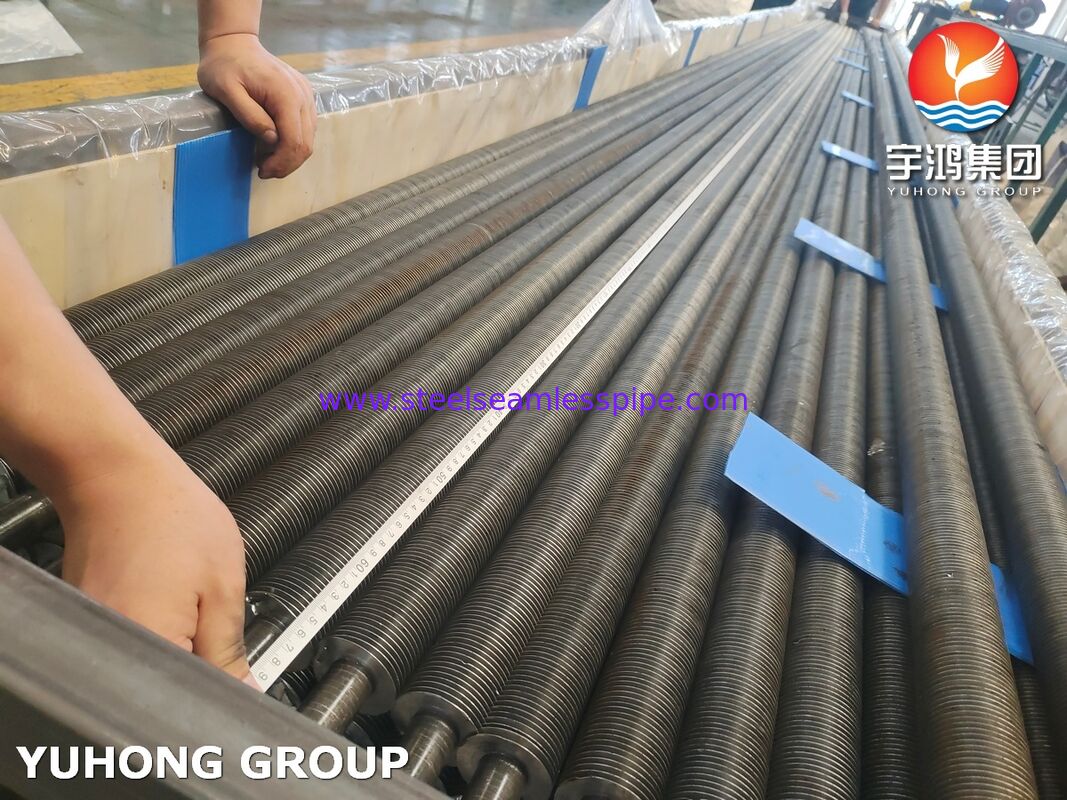

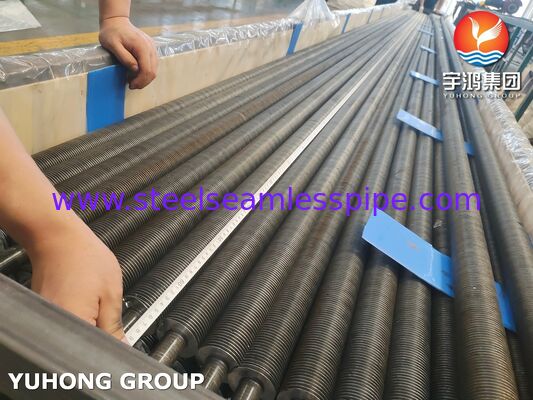

Verimli Isı Transferi için Yüksek Performanslı Gömülü G Tipi Finli Borular
Gömülü G Tipi Finli Borularımız (G-Fin veya Yivli Finli Borular olarak da bilinir), zorlu endüstriyel uygulamalarda üstün ısı transferi verimliliği sağlar. Bu tüpler, tüp yüzeyinde hassas bir şekilde işlenmiş sarmal oluğa mekanik olarak yerleştirilmiş alüminyum kanatlara sahip dikişsiz ASTM A179 düşük karbonlu çelik taban tüpüne sahiptir.
Bu sağlam mekanik bağ, mükemmel termal temas, yüksek sıcaklık direnci (yaklaşık 350–400°C'ye kadar) ve termal döngü ve titreşim altında uzun süreli dayanıklılık sağlar. Üreticiler ve mühendisler bu boruları hava soğutmalı ısı eşanjörleri, kondenserler ve diğer ısı geri kazanım sistemleri için yaygın olarak tercih etmektedir.
Ürün Malzemesi: ASTM A179 Dikişsiz Karbon Çelik Taban Borusu + Alüminyum Kanatlar
Ana Boru Malzemesi: ASTM A179 / ASME SA179 dikişsiz soğuk çekilmiş düşük karbonlu çelik borular, mükemmel şekillendirilebilirlik, kaynaklanabilirlik ve termal iletkenlik nedeniyle ısı eşanjörleri ve kondansatörler için idealdir.
Kanat Malzemesi: Olağanüstü ısı iletkenliği, hafiflik özellikleri ve atmosferik koşullarda korozyon direnci nedeniyle seçilen yüksek saflıkta alüminyum (tipik olarak Alaşım 1060 veya 1100).
Kimyasal Bileşim
Taban Borusu (ASTM A179 Karbon Çelik)
| Öğe |
Kompozisyon (%) |
| Karbon (C) |
0,06 - 0,18 |
| Manganez (Mn) |
0,27 - 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Kükürt (S) |
≤ 0,035 |
| Silikon (Si) |
≤ 0,25 (tipik) |
Kanatçıklar (Alüminyum Alaşım 1060 - Tipik)
| Öğe |
Kompozisyon (%) |
| Alüminyum (Al) |
≥ 99,60 |
| Bakır (Cu) |
≤ 0,05 |
| Demir (Fe) |
≤ 0,35 |
| Silikon (Si) |
≤ 0,25 |
| Diğerleri (her biri) |
≤ 0,03 |
Kanatlı Boru Yapısı ve Gömme İşlemi
G-Tipi gömülü tasarım güçlü, kalıcı bir mekanik bağ oluşturur:
- Kanatçıklar: Gerilim altında sarılmış sürekli alüminyum şerit.
- Gömme İşlemi: Tüp duvarına sarmal bir oluk (yaklaşık 0,25–0,5 mm derinliğinde) sürülür. Kanat tabanı oluğa girer ve yerinden çıkmış boru metali, kanatçığı güvenli bir şekilde kilitlemek için geriye doğru yuvarlanır. Bu, minimum termal dirençle mükemmel metal-metal temasıyla sonuçlanır.
Bu işlem, kanatçıkların yüksek sıcaklıklar, titreşim veya termal genleşme altında bile sıkı bir şekilde bağlı kalmasını ve güvenilirlik açısından sarılı veya L tipi kanatçıklardan daha iyi performans göstermesini sağlar.
Standart Boyutlar ve Toleranslar
Tipik özellikler (özel boyutlar mevcuttur):
| Parametre |
Menzil |
| Taban Tüpü OD |
15,88 mm – 50,8 mm (genellikle 19–38,1 mm) |
| Taban Borusu Duvar Kalınlığı |
1,0 – 3,0 mm (birçok uygulama için min. ~2,11 mm / 14 BWG) |
| Yüzgeç Yüksekliği |
6,35 – 25,4 mm (genellikle 9,5–16 mm) |
| Yüzgeç Kalınlığı |
~0,3 – 0,5 mm (tipik olarak 0,4 mm) |
| Fin Aralığı (FPI) |
İnç başına 5 – 13 kanatçık (genellikle 8–11 FPI) |
| Fin Borusu OD (yüzgeçlerin üzerinde) |
Yüksekliğe bağlı olarak ~57–70 mm'ye kadar |
| Tüp Uzunluğu |
18.500 mm'ye kadar (özel boyda kesim) |

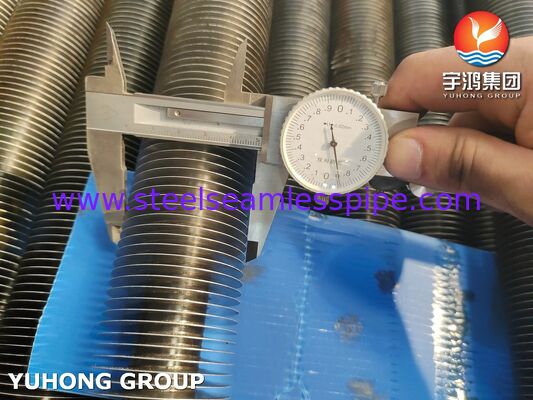

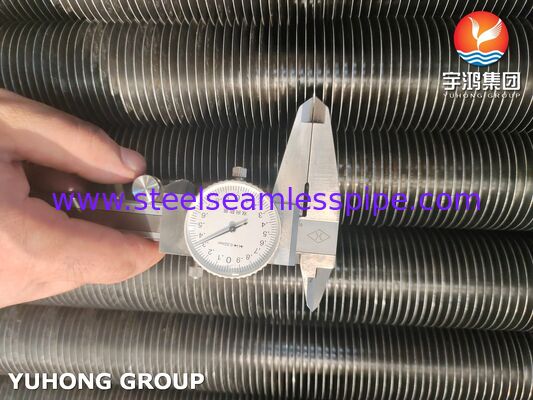

Toleranslar (tipik endüstri standartları):
- Yüzgeç Dış Çapı: +0 / -0,38 mm (veya belirtildiği gibi)
- Kanat Yüksekliği: ±0,2 mm

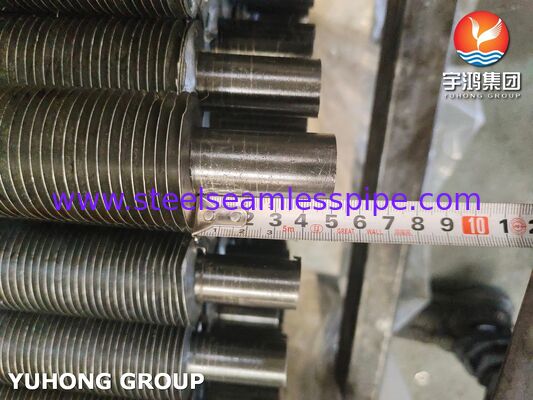

- Çıplak boru uçları: ±6 mm
- Uzunluk: ±3 mm veya müşteri spesifikasyonuna göre (örn. <7,3 m için ±3,2 mm)
Performans Avantajları
- Mükemmel Isı Transferi: Sıkı mekanik bağ, üstün verimlilik için temas direncini en aza indirir.
- Yüksek Sıcaklık Dayanımı: 350–400°C'ye kadar sürekli çalışmaya uygundur.
- Dayanıklı Bağ: Kanatçıklar termal döngüden, titreşimden veya yüksek hızlı hava akışından kaynaklanan gevşemeye karşı dayanıklıdır.
- Korozyon Direnci: Alüminyum kanatlar atmosferik ve hafif korozif ortamlarda iyi performans gösterir.
- Kompakt Tasarım: Artırılmış yüzey alanı daha küçük, daha verimli ısı eşanjörlerine olanak tanır.
- Mekanik Mukavemet: Gömülü tasarım, basınç ve mekanik gerilimleri etkili bir şekilde yönetir.
Detaylı Uygulama Alanları
Gömülü G-Tipi Finli Borular şu alanlarda üstündür:
- Petrokimya ve Rafineri: Hava soğutmalı ısı eşanjörleri (kanatlı fanlı soğutucular), kondansatörler ve atık ısı geri kazanımı.
- Enerji Üretimi: Buhar yoğunlaştırıcıları, ekonomizörler ve türbin egzoz soğutması.
- Petrol ve Gaz: Proses soğutucuları ve gaz sıkıştırma sistemleri.
- Metalurji ve Çelik Endüstrisi: Yüksek sıcaklıkta gaz soğutma ve ısı geri kazanım üniteleri.
- Kimyasal İşleme: Reaktörler ve damıtma kolonu yoğunlaştırıcıları.
- HVAC ve Soğutma: Büyük ölçekli hava soğutmalı kondenserler ve evaporatörler.
Bu borular Sinopec, PetroChina ve küresel enerji/metalurji sektörlerindeki büyük müşterilerin projelerinde kendini kanıtlamıştır.
Neden G Tipi Gömülü Finli Borularımızı Seçmelisiniz?
Avantajlarımız şunları içerir:
- Hassas, tekrarlanabilir kalite için gelişmiş CNC kanal açma ve gömme üretim hatları.
- Tam değirmen test sertifikalarıyla (EN10204 3.1/3.2) sıkı malzeme izlenebilirliği.
- Belirli boyutlar, malzemeler ve performans gereksinimleri için özel mühendislik desteği.
- Kapsamlı kalite kontrolü: boyut kontrolleri, hidrostatik testler, sertlik ve görsel inceleme.
- Dünya çapındaki pazarlara deniz taşımacılığı için optimize edilmiş ambalajlarla güçlü ihracat deneyimi.
Borularımız ASTM, ASME ve uluslararası standartları karşılar veya aşar, ısı transfer sistemlerinizde uzun hizmet ömrü ve optimum performans sağlar.
Detaylı fiyat teklifleri, teknik çizimler veya özel spesifikasyonlar için bugün bizimle iletişime geçin. Maksimum verimlilik ve güvenilirlik için doğru G Tipi kanatlı boru çözümünü seçmenize yardımcı oluyoruz.
