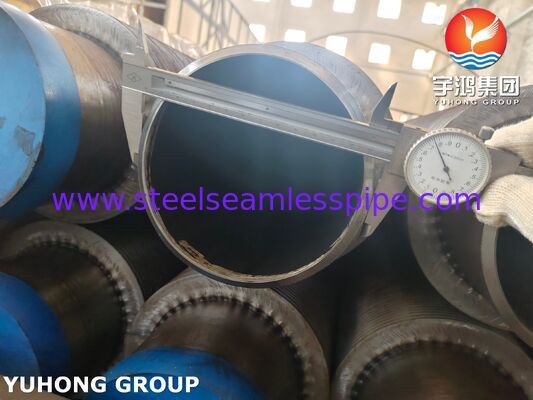

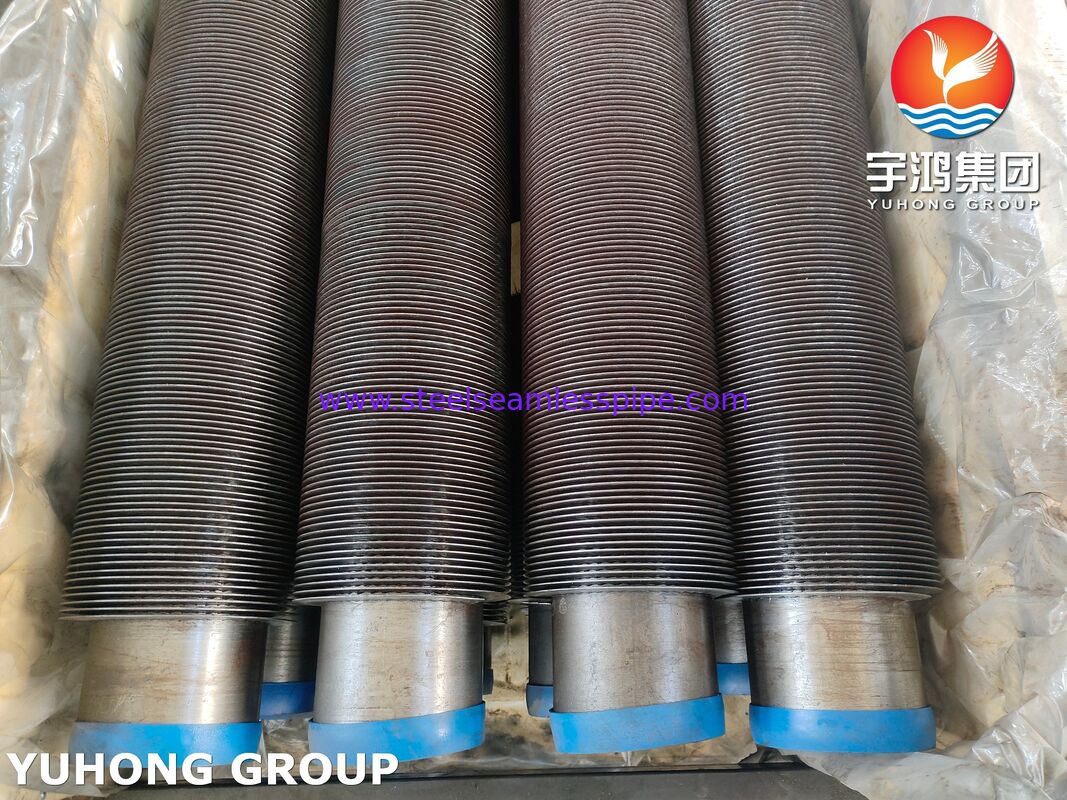

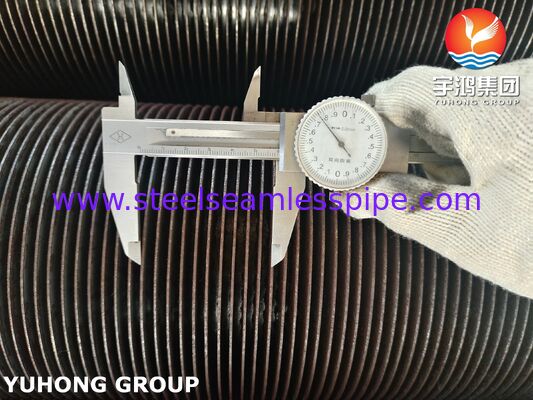

Isıl eşanjörler için A106 taban borulu sarmal kaynaklı kanatlı borular

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Model numarası:	HFW Fin Tüpü

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10 adet
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	DEMİR ÇERÇEVE AHŞAP KASA
Teslim süresi:	miktarına bağlıdır
Ödeme koşulları:	L/C,T/T
Yetenek temini:	Aylık 1000 ton

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (324)

Paslanmaz Çelik Dikişsiz Boru (318)

Dubleks Paslanmaz Çelik Boru (134)

Dubleks Paslanmaz Çelik Boru (36)

İğne tüpü (149)

Fin Tüpü (692)

Isı eşanjörü (23)

Eşanjör Borusu (456)

Sıcaklık Değiştiricisi tüp kümesi (46)

Eşanjör Boru Sayfası (122)

ısı değiştiricisi baffle (39)

Klima (10)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (59)

Paslanmaz Çelik Dikişli Boru (127)

Nikel Alaşım Boru (270)

Nikel Alaşımlı Boru (95)

Bakır Alaşımlı Boru (247)

Alaşımlı Çelik Boru (208)

titanyum tüp (18)

Parlak Tavlı Boru (171)

Kazan Borusu (151)

çelik uydurma (852)

Çelik Flanş (650)

Diğerleri (404)

Kaplama parçaları (8)

Detaylı ürün tanımı

Taban Boru Malzemesi Standardı:

ASTM A106 Gr.B Dikişsiz

Kanat Ekleme Yöntemi:

Yüksek Frekans Kaynaklı (HFW)

Maksimum çalışma sıcaklığı:

400 ° C

Kanat Yoğunluğu Aralığı:

Metre başına 150-250 Kanatçık

Vurgulamak:

Isıl eşanjörler için sarmal kaynaklı kanatlı borular

A106 Karbon çelik tüpleri

Sarmal kaynaklı CS kanatlı borular

Yüksek Frekans Kaynaklı Kanatlı Borular: ASTM A106 Karbon Çelik Ana Boru + Karbon Çelik (CS) Kanatlar

1. Ürün Genel Bakışı

Yüksek frekans kaynaklı (HFW) kanatlı borular, ASTM A106 Gr.B dikişsiz karbon çelik ana boruları, gelişmiş katı hal kaynak teknolojisi kullanılarak karbon çelik kanatlarla birleştirir.

Bu borular, çıplak borulara göre 8-10 kat daha yüksek ısı transferi verimliliği sağlar, ısı geri kazanım sistemleri, kazanlar ve ≤400°C'de çalışan proses ısıtıcıları için idealdir.2. Kanatlı Boru Yapısı ve Üretim Süreci

BileşenMalzeme

Anahtar Süreç

Ana Boru

ASTM A106 Gr.B	Dikişsiz soğuk çekim, Dış Çap 25.4-114.3mm	Kanatlar
Karbon Çelik (CS)	Yüksek frekans kaynağı (2.000 Hz), dolgu malzemesi yok	Bağlantı Kalitesi
Metalurjik füzyon	100% ultrasonik testli, kesme dayanımı ≥35MPa	3. Kimyasal Bileşim (ASTM Standartları)
Ana Boru (A106 Gr.B):	Element	C

Mn

P (maks)

S (maks)	Si	%	0.12	0.50	0.035
0.040	≥0.10	Kanatlar (Karbon Çelik SPHC):	C (maks)	C (maks)	Mn (maks)

P (maks)

S (maks)	Al (min)	%	0.12	0.50	0.040
0.040	0.020	4. Kritik Boyutlar ve Toleranslar	Aralık/Tolerans	Aralık/Tolerans	Standart

Ana Boru Dış Çapı

25.4 - 219 mm (±0.15mm)	ASTM A106	Kanat Yüksekliği (H)
5 - 30 mm (±0.5mm)	HEI Standartları	Kanat Kalınlığı (T)
0.8 - 3.0 mm (±0.1mm)	Özel	Kanat Aralığı
4-25 (±0.2)	ASME B36.10M	✅ Basınç Derecesi: 350°C'de 15 MPa'ya kadar (ASME B31.1 uyumlu)
24 metre (düzlük ≤1mm/m)	Özel	5. Performans Avantajları
✅ Isı Transfer Katsayısı: 45-65 W/m²K (çıplak borular için 5-8 W/m²K'e karşılık)	✅ Korozyon Direnci: Asidik ortamlar için isteğe bağlı çinko/alüminize kaplama	✅ Basınç Derecesi: 350°C'de 15 MPa'ya kadar (ASME B31.1 uyumlu)

✅ Termal Yorgunluk Ömrü: >10.000 döngü (ASTM E606'ya göre)

6. Uygulamaya Özel Çözümler

Endüstri

Kullanım Alanı

Boru Yapılandırma Örneği

Enerji Santralleri

Ekonomizörler, Hava Ön Isıtıcıları	Dış Çap 50.8mm + 16mm kanatlar @ 197 FPM	Petrokimya
Proses Gaz Isıtıcıları, Reaktörler	Dış Çap 76.2mm + 19mm kanatlar @ 230 FPM	HVAC
Termal Akışkan Isıtıcıları, Nem Gidericiler	Dış Çap 38.1mm + 12.7mm kanatlar @ 180 FPM	Atık Isı Geri Kazanımı
Egzoz Gazı Kazanları (≤550°C)	Alüminize kaplama + 25.4mm kanatlar	7. Neden HFW Kanatlı Borularımızı Seçmelisiniz?
15+ Yıl Uzmanlık: 30 ülkede 200'den fazla proje	Sertifikalar: ISO 9001, ASME Section VIII, PED 2014/68/EU	Özel Mühendislik: Akışkan dinamiğine göre optimize edilmiş kanat yoğunluğu/tarama hızı

Kalite Güvencesi:

Ana borularda girdap akımı testi

Kanat geometrisi için 3D lazer ölçümü

Tasarım basıncının 1.5 katında hidrostatik test

8. Teknik Destek ve Teslimat
- Tasarım Yardımı: Optimal kanat düzenlemesi için CFD simülasyonu
- Teslim Süresi: Standart boyutlar için 25-35 gün (MOQ: 500 metre)
- Paketleme: VCI kaplı, deniz taşımacılığı için ahşap kasalar
