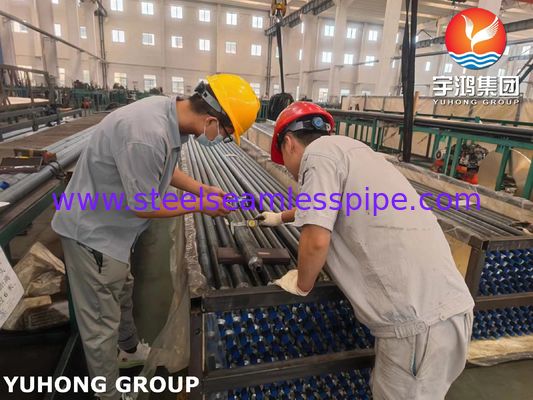

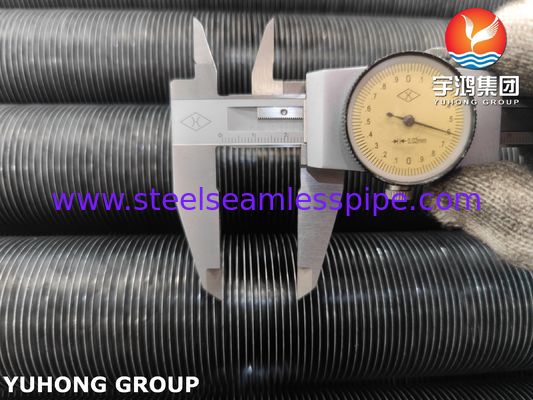

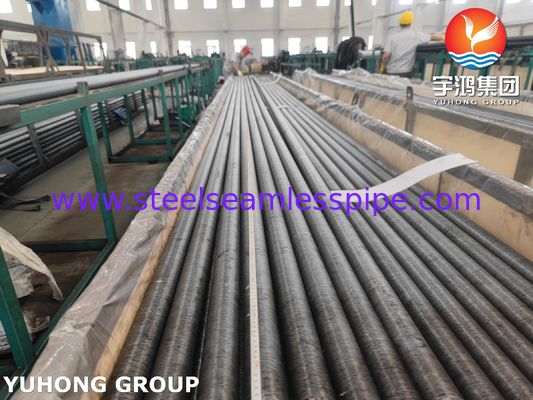

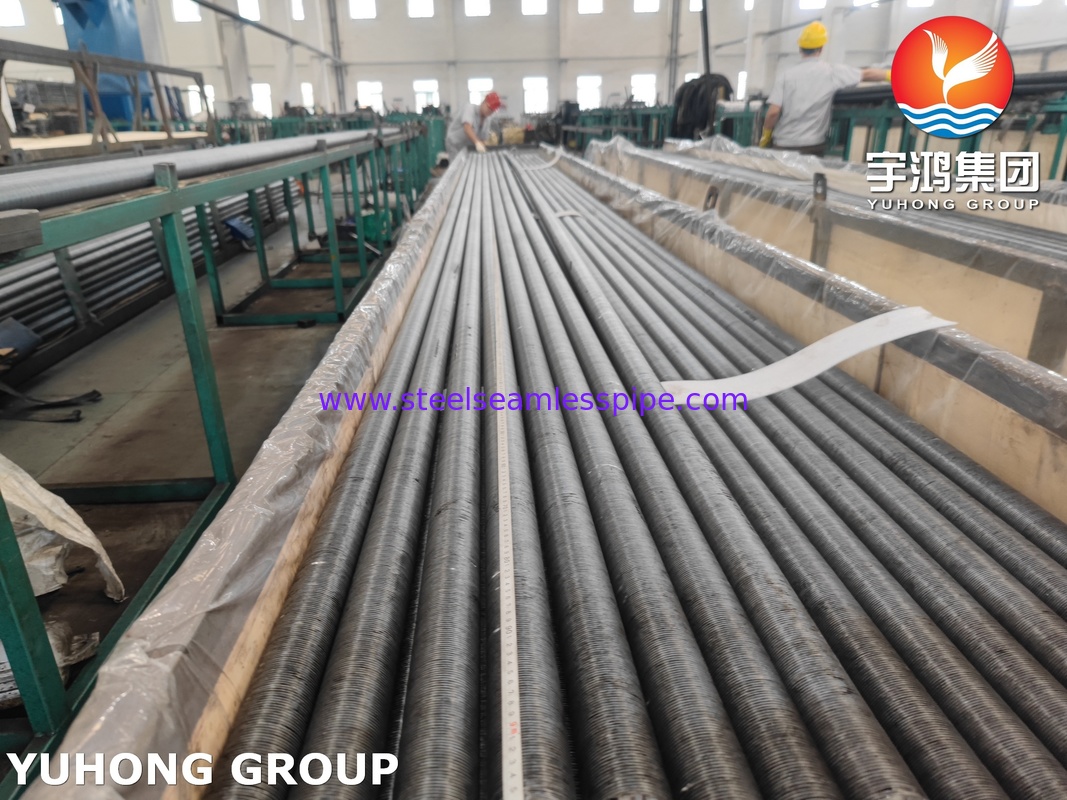

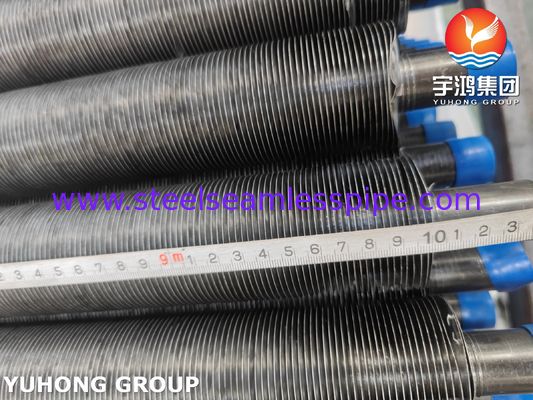

ASME SA209 Gömülü Kanatlı Boru, AL1060 Kanatlı
ASME SA209 Gömülü Kanatlı Boru, AL1060 Kanatlı, orta sıcaklıktaki ortamlarda üstün termal iletkenliğin ve korozyon direncinin kritik öneme sahip olduğu uygulamalar için tasarlanmış, yüksek verimli bir ısı transfer bileşenidir. ASME SA209 çelik ana borunun sağlam mekanik özelliklerini ve kaynaklanabilirliğini, mekanik olarak gömülü AL1060 alüminyum kanatların olağanüstü termal performansı ve atmosferik direnci ile birleştirir. Bu konfigürasyon, çeşitli endüstriyel ısı eşanjörleri için performans, dayanıklılık ve maliyet etkinliğinin optimum dengesini sağlar.
Ana Boru Malzemesi: ASME SA209
ASME SA209, dikişsiz karbon-molibden alaşımlı çelik kazan ve kızdırıcı boruları için bir spesifikasyondur. Molibden ilavesi, karbon çeliğine kıyasla yüksek sıcaklıklarda gelişmiş mukavemet sağlar.
Ana Alaşım Elemanı: Molibden (Mo). Bu element, çeliğin yüksek sıcaklık mukavemetini ve sürünme direncini artırır.
Kanat Malzemesi: AL1060 Alüminyum
AL1060, mükemmel termal iletkenliği, şekillendirilebilirliği ve atmosferik korozyona karşı olağanüstü direnci ile bilinen ticari olarak saf bir alüminyum alaşımıdır (minimum %99,6 Al).
Kimyasal Bileşim (%)
ASME SA209 T1a Kimyasal Bileşimi (%)
|
Element
|
C
|
Mn
|
P
|
S
|
Si
|
Mo
|
|
Aralık
|
≤0.18
|
0.30-0.80
|
≤0.025
|
≤0.025
|
0.10-0.50
|
0.44-0.65
|
AL1060 Kimyasal Bileşimi (%)
|
Element
|
Al
|
Fe+Si
|
Cu
|
Mn
|
Mg
|
Zn
|
Ti
|
Diğerleri (Her Biri)
|
Diğerleri (Toplam)
|
|
Aralık
|
≥99.60
|
≤0.35
|
≤0.05
|
≤0.03
|
≤0.03
|
≤0.05
|
≤0.03
|
≤0.03
|
≤0.10
|
Mekanik Özellikler
ASME SA209 T1a Ana Boru Mekanik Özellikleri
|
Çekme Dayanımı
|
Akma Dayanımı
|
Sertlik
|
Uzama
|
|
≥380 MPa
|
≥205 MPa
|
-
|
≥30%
|
AL1060 Kanat Mekanik Özellikleri
|
Çekme Dayanımı
|
Akma Dayanımı
|
Sertlik
|
Uzama
|
|
60 - 95 MPa
|
≥25 MPa
|
≤27 HB
|
≥15%
|
AL1060 Kanatlı ASME SA209 Gömülü Borunun Avantajları
|
Özellik
|
Faydaları
|
|
Yüksek Termal Verimlilik
|
AL1060 alüminyum kanat, yüksek termal iletkenliği (~200 W/m·K) sayesinde mükemmel ısı dağılımı sağlayarak, borunun genel ısı transfer katsayısını önemli ölçüde artırır.
|
|
Korozyon Direnci
|
AL1060 kanat, koruyucu bir oksit tabakası oluşturarak atmosferik korozyona karşı üstün direnç sunar. SA209 ana boru, çeşitli endüstriyel ortamlara ve ölçeklenmeye karşı direnç sağlar.
|
|
Maliyet Etkinliği
|
Çelik bir boru üzerindeki alüminyum kanatlar, tamamen paslanmaz veya tamamen alaşımlı kanatlı borulara kıyasla daha ekonomik bir çözüm sunarak, daha düşük bir malzeme maliyetinde mükemmel performans sağlar.
|
|
Hafif Kanatlar
|
Kanatlar için alüminyum kullanımı, daha ağır kanat malzemelerine kıyasla ısı eşanjörü montajının genel ağırlığını azaltır, bu da destek yapılarını ve kurulumu basitleştirebilir.
|
|
Sağlam Mekanik Bağ
|
Gömülü kanat üretim süreci, termal döngü ve titreşim altında yapısal bütünlüğü sağlayan, kanat ile boru arasında güçlü, kalıcı bir mekanik bağ oluşturur.
|
|
Malzeme Sinerjisi
|
Bu kombinasyon, çelik ana borunun mukavemetini ve basınç dayanımını, alüminyum kanadın üstün ısı transferi ve atmosferik korozyon direncini optimum şekilde kullanır.
|
AL1060 Kanatlı ASME SA209 Gömülü Borunun Uygulamaları
1. Isı Geri Kazanım Buhar Jeneratörleri (HRSG): İnce gazların alüminyum kanatları aşırı ısıtmaktan kaçınmak için yeterince soğuduğu ekonomizör ve düşük sıcaklıklı evaporatör bölümleri.
2. Hava Soğutmalı Isı Eşanjörleri (ACHE'ler): Petrokimya ve enerji santrallerinde proses akışkanlarını, suyu ve yağlayıcıları soğutmak için zorlanmış veya indüklenmiş taslak fanlarda kanatlı demetler olarak kullanılır.
3. Endüstriyel Hava Isıtıcıları: Fırınlarda ve fırınlarda yanma havasını veya proses havasını ısıtmak, termal verimliliği artırmak için.
4. Kurutma Fırınları ve HVAC Sistemleri: Endüstriyel kurutma sistemlerinde ve büyük ölçekli ısıtma, havalandırma ve iklimlendirme ünitelerinde temel ısı transfer elemanları olarak.
5. Enerji Geri Kazanım Havalandırma Cihazları: Bina iklim kontrol sistemlerinde egzoz ve taze hava akışları arasında enerji transferi.
