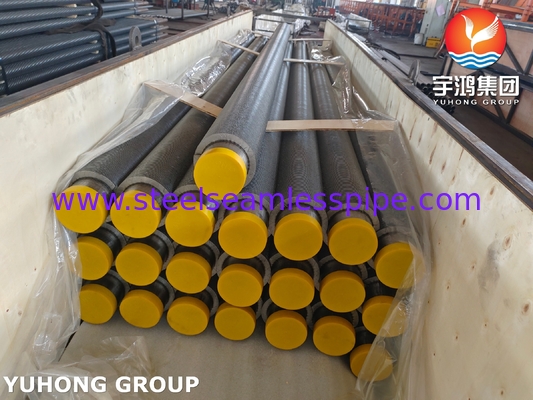

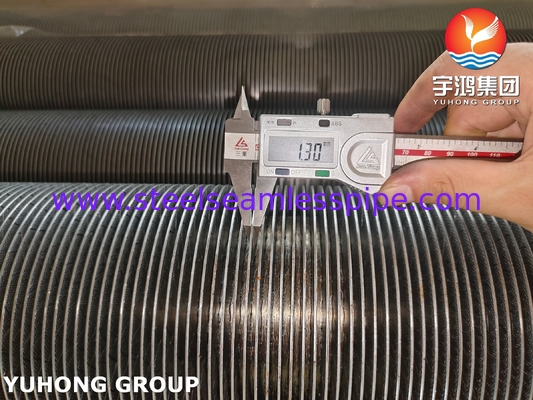

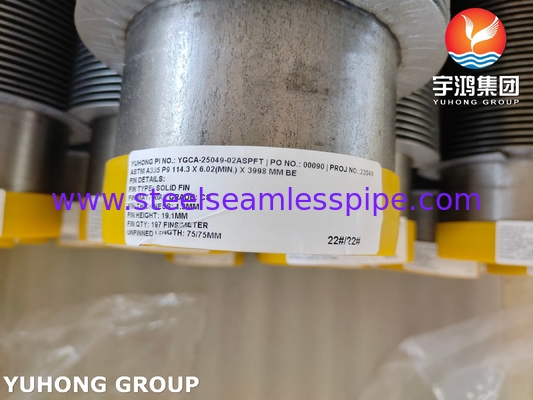

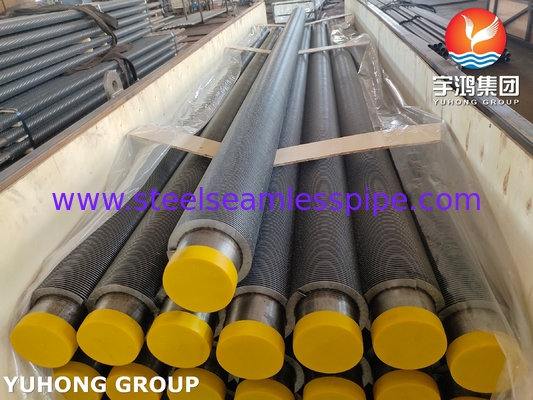

ASTM A335 P9 katı kanatlı boru nedir?
Ana boru malzemesi: ASTM A335 P9:
ASTM A335 P9, yüksek sıcaklık dayanımı ve oksidasyon direnci ile bilinen bir krom-molibden alaşımlı çelik kalitesidir.
Yüksek sıcaklıkta hizmetin gerekli olduğu enerji üretimi, petrokimya ve rafineri uygulamalarında yaygın olarak kullanılmaktadır.
Bu malzeme, yüksek termal stres altında kükürt korozyonuna ve yapısal stabiliteye karşı iyi bir direnç sunar.
Kanatlı boru nedir?
P9 alaşımı, mükemmel kaynaklanabilirlik ve şekillendirilebilirlik sergileyerek, ısı eşanjörü bileşenlerinin imalatı için uygun hale getirir.
Katı kanatlı borular, kanatların doğrudan boru malzemesinden oluşturulduğu veya ekstrüzyon veya kaynak gibi sağlam bir işlemle sıkıca tutturulduğu entegre kanatlı borulardır. Kazanlar, ısıtıcılar ve proses gazı soğutucularında yaygın olarak bulunan yüksek sıcaklık ve yüksek basınç koşulları dahil olmak üzere zorlu ortamlarda verimli ısı transferi için tasarlanmıştır.
Kanatlı Boru Tipleri ve Malzeme Özellikleri:
Farklı Kanatlı Boru Tipleri için Boyut Referansı
| Tip | Tanım | Ana boru | Kanat özellikleri (mm) |
| Dış Çap (mm) | Kanat aralığı | Kanat yüksekliği | Kanat kalınlığı |
| Gömülü | G-tipi kanatlı boru | 16-63 | 2.1-5 | <17 | ~0.4 |
| Ekstrüde | Tek metal birleşik metal | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| Düşük kanatlı boru t-tipi kanatlı boru | 10-38 | 0.6-2 | <1.6 | ~0.3 |
| Bambu boru oluklu boru | 16-51 | 8-30 | <2.5 | / |
| Sargılı | l/kl/ll tipi kanatlı boru | 16-63 | 2.1-5 | <17 | ~0.4 |
| Dizgi | Dizgi kanatlı boru | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U-tipi | U-tipi boru | 16-38 | / | / | / |
| Kaynak | HF-kaynaklı kanatlı boru | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH tipi kanatlı boru | 25-63 | 8-30 | <200 | 1.5-3.5 |
| Saplamalı kanatlı boru | 25-219 | 8-30 | 5-35 | φ5-20 |
Kimyasal Bileşim (%)
| P9 Kimyasal Bileşimi(%) |
| Element | C | Si | Cr | Mn | P | Mo | S |
| Aralık | ≤0.15 | 0.50-1.00 | 8.00-10.00 | 0.30-0.60 | ≤ 0.025 | 0.9-1.10 | ≤0.025 |
Mekanik Özellikler
| ASTM A335 P9 Mekanik Özellikler |
| Çekme Dayanımı | Akma Dayanımı | Sertlik | Uzama |
| 415MPa | ≥205MPa | ≤ 179HB | 30% |
P9'un Eşdeğer Malzemesi
| UNS | BS | ISO | ASTM | ASME | JIS G 3468 | DIN | NK | ABS |
| K81590 | 3604-620 | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |
ASTM A335 P9 HFW Katı Kanatlı Borunun Uygulamaları
1. Rafinerilerde ve kimya tesislerinde ısı geri kazanım sistemleri
2. Termik santrallerde kazan ve kızdırıcı elemanları
3. Proses gazı ısıtıcıları ve soğutucuları
4. Hava ön ısıtıcıları ve ekonomizörler
5. Kükürt geri kazanım ünitelerinde yüksek sıcaklıklı kanatlı boru eşanjörleri
Rekabet Avantajları
1. Basınç altında güvenilirliği sağlayan yüksek kaliteli dikişsiz ana boru
2. Kanatlar, üstün termal temas ve mekanik mukavemet için tam penetrasyon ile entegre olarak yapılmış veya kaynaklanmıştır
3. 600°C'ye kadar sıcaklıklarda çalışma kapasitesi
4. Belirli uygulamalar için performansı optimize etmek için özel mühendislik desteği
5. ASME, ASTM ve müşteriye özel standartlara tam uyum
