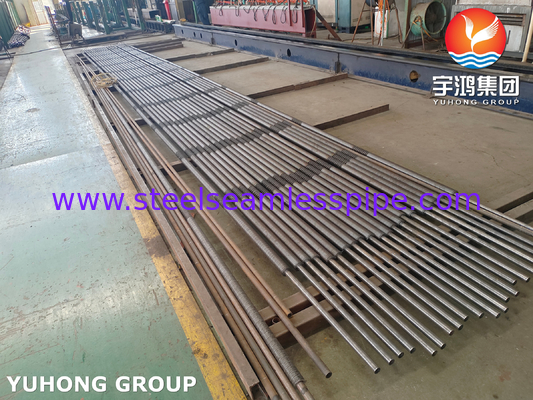

ASTM A106 Gr.B Karbon Çeliği U Bükümlü HFW Katı Kanatlı Boru Dizel Motor Egzoz Ekonomizörleri

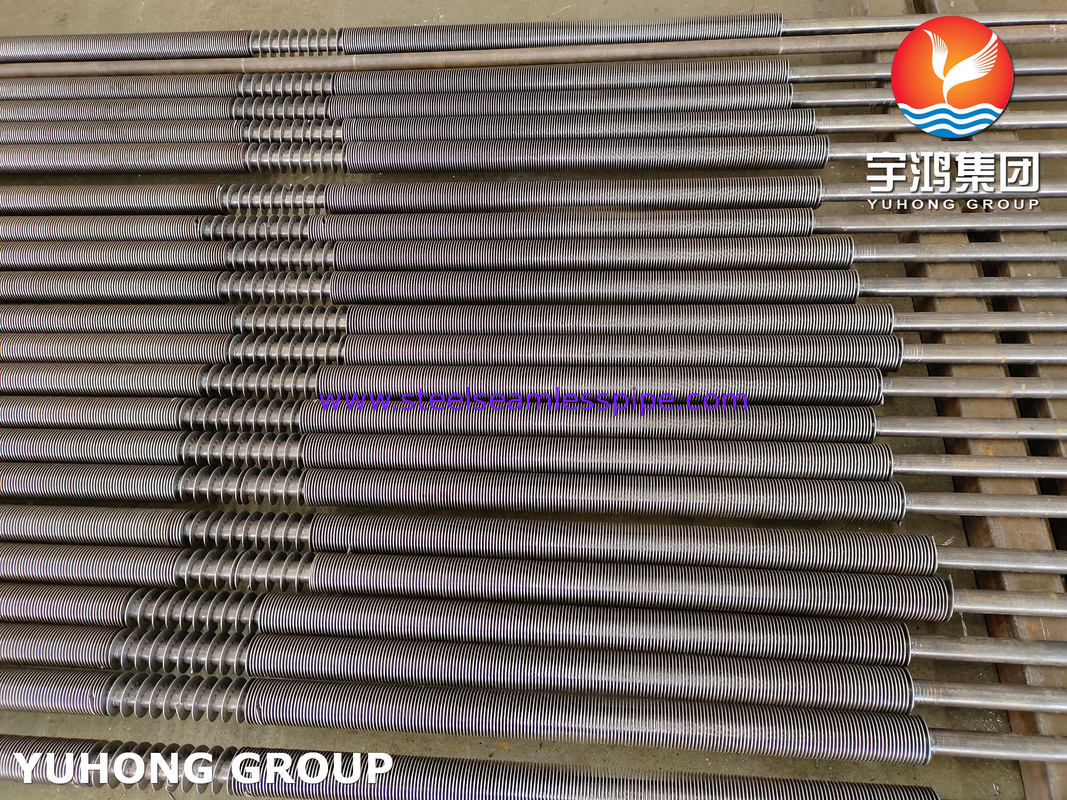

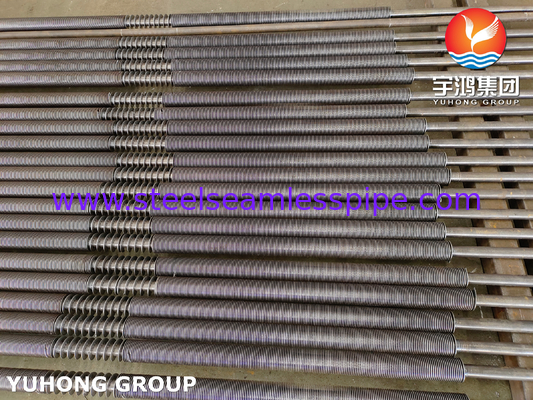

A106 Gr.B karbon çeliği U-bükümlü kanatlı borular, yüksek verimli ısı transfer elemanlarıdır. Ana boru, ASTM A106 Grade B karbon çeliğinden yapılmıştır. Dış kanatlar, dış yüzey alanını önemli ölçüde artırmak için ana boruya helisel olarak tutturulmuştur. Yüksek frekanslı akım, cilt ve yakınlık etkileri oluşturarak, ana boru ile kanat malzemesi arasındaki temas noktalarında anında yüksek ısı üretir ve bu da basınç altında eriyip birleşmelerine neden olur.

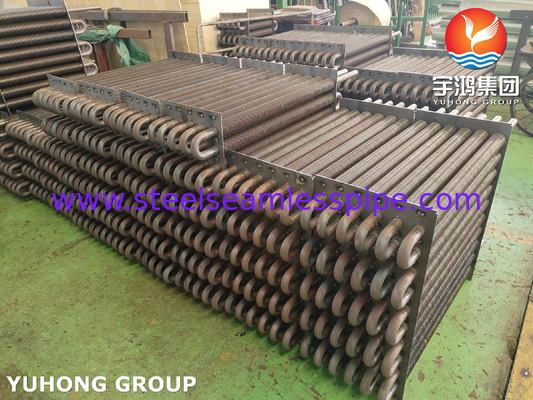

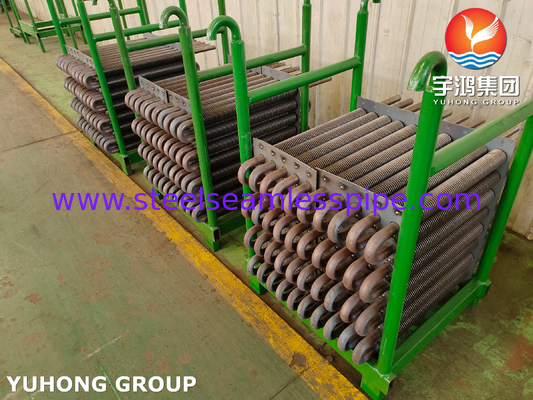

Kanatlı borular sıkı bir "U" şekline bükülür.
ASME SA / ASTM A106 GR.B Karbon Çeliği Dikişsiz Borular ve Tüpler Kimyasal Bileşimi:
| Kimyasal Bileşim (%) |
| Kalite |
C(Maks) |
Mn |
Si(Min) |
Cu(Maks) |
Ni(Maks) |
Cr(Maks) |
Mo(Maks) |
V(Maks) |
P(Maks) |
S(Maks) |
| B |
0.3 |
0.29~1.06 |
0.1 |
0.4 |
0.4 |
0.4 |
0.15 |
0.08 |
0.035 |
0.035 |
A 106 Grade B SMLS Borular ve Tüpler Mekanik özellikleri:
| Mekanik Özellikler: |
| Kalite |
Çekme Dayanımı (Mpa), Min. |
Akma Dayanımı (Mpa), Min. |
| B |
415 |
240 |
Katı
Proses: Çelik şerit, yüksek frekanslı kaynak makinesine düzgün bir durumda beslenir. Yüksek frekanslı akım ve basınç altında, şeridin düzgün kökü erir ve anında ana borunun yüzeyine kaynaklanır.
Avantajları:
Proses olgun, verimli ve piyasada yaygın olarak kullanılmaktadır.
Kaynak bölgesi sürekli ve eksiksiz olduğu için optimum termal iletkenlik elde edilir.
İnce cidarlı borular dahil olmak üzere çeşitli özelliklerdeki ana borular için uygundur.
Dişli
Zımbalama: Kanat şeridinin köküne düzgün testere dişleri zımbalanır.
Oluk Açma: Ana borunun yüzeyine sığ spiral oluklar önceden haddelenir.
Takma ve Kaynak: Dişli kanat şeridi sarılır ve oluklara bastırılır, bu da dişlerin plastik olarak deforme olmasına ve ana boruya gömülmesine neden olur. Daha sonra yüksek frekanslı kaynak yapılır. Kaynak sadece kanat kökünde değil, aynı zamanda dişler ile ana boru arasındaki boşluklarda da gerçekleşir.
Avantajları:
Eksik kaynakların küçük alanları bile olsa, mekanik olarak birbirine kenetlenen dişler, güçlü bir çekme direnci sağlar ve genel arıza riskini önemli ölçüde azaltır.
Mükemmel yorulma direnci: Mekanik olarak birbirine kenetlenen yapı, sık sık başlatma ve durdurma ve ani sıcaklık dalgalanmalarının neden olduğu değişen termal gerilmelere etkili bir şekilde direnerek, kanat köklerinde yorulmaya bağlı çatlamayı önler.
Uygulama
Isı Geri Kazanım Buhar Jeneratörleri (HRSG'ler): Gaz türbini egzozundan ısı geri kazanmak için ekonomizörlerde veya evaporatör bölümlerinde kullanılır.
Hava Ön Isıtıcıları: Kazanın yanma havasını ısıtmak için sıcak baca gazlarını kullanır.
Kanatlı Boru Kazanları: Kazanın içindeki boruları oluşturmak için kullanılır.
Proses Gaz Isıtıcıları/Soğutucuları: Petrokimya ve rafinasyon endüstrilerinde kullanılır.
Termal yağ ısıtıcıları: Havanın veya diğer gazların ısıtılması için boru tarafı akışkan olarak termal yağ kullanır.
Dizel motor egzoz ekonomizörleri.
