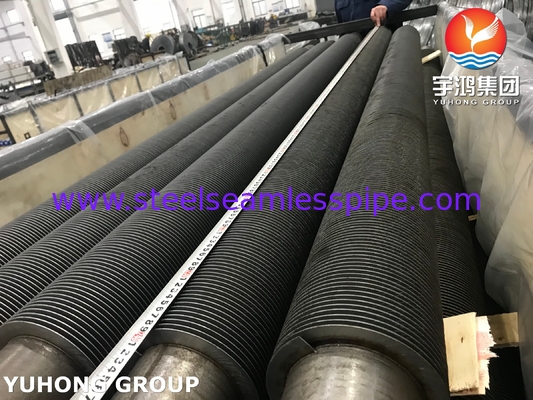

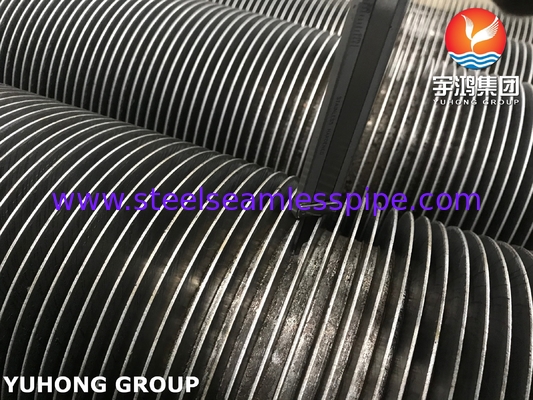

Termal ve Nükleer Enerji Üretimi İçin ASTM A213 T9 Alaşımlı Çelik HFW Kanatlı Borular
Genel Özellikler HFW Kanatlı Borular
Ana boru/boru Dış Çapı: 15.88-219.1mm
Kanat yüksekliği: 5-50mm

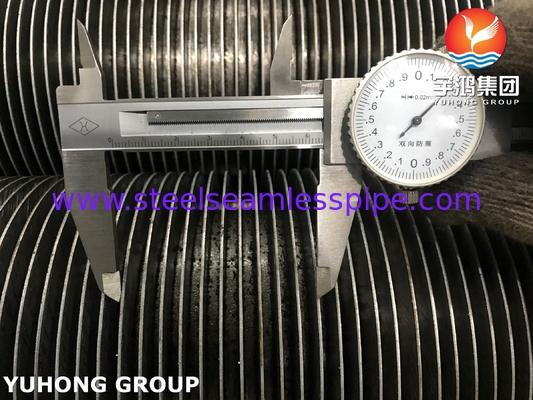

Kanat kalınlığı: 0.8-3.0mm
Kanat aralığı: Müşterinin isteğine göre.
Uçlar: Düz Uçlar, Pahlı Uçlar

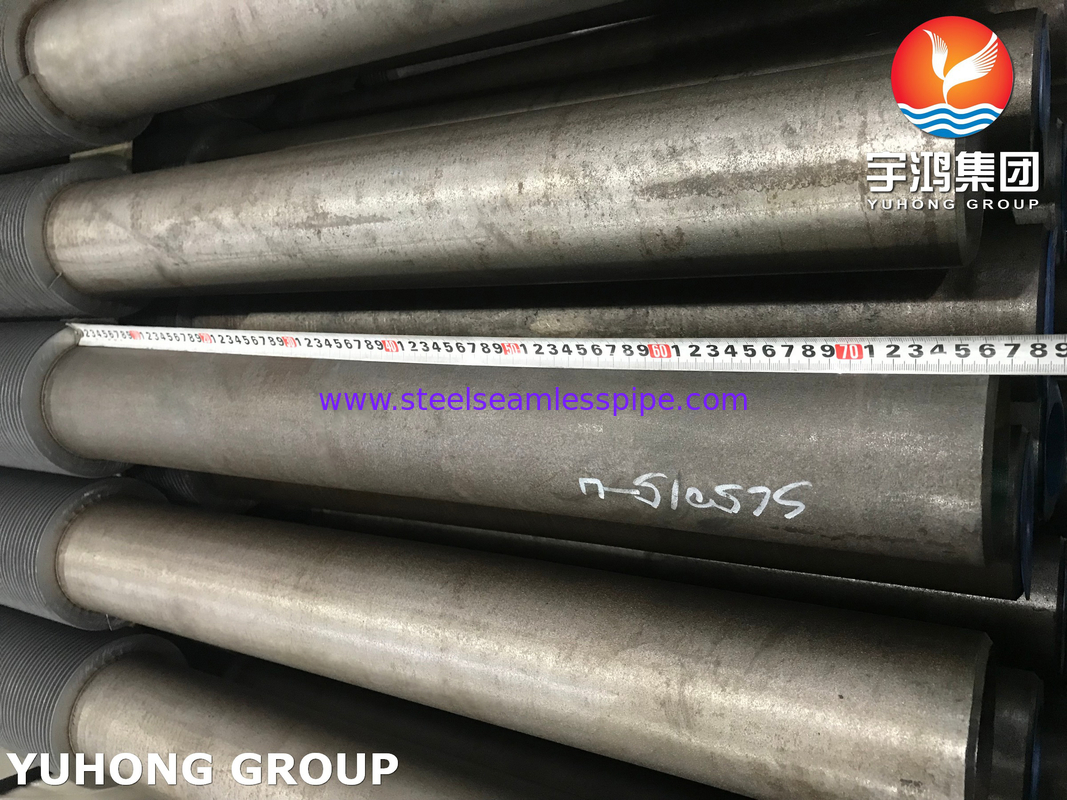

Her iki tarafta kanatsız alan: Müşterinin isteğine göre
HFW kanatlı borular için ana borular genellikle şunlardır: CS / SS / AS; genellikle, kanatların malzemesi boruların malzemesiyle aynıdır
ASME SA213 Boru K90941'in Detayları
ASME SA213 T5, TP304 vb. olarak adlandırılan dikişsiz ferritik ve östenitik çelik kazan, kızdırıcı ve ısı eşanjörü boruları. Kazan, kızdırıcı, ısı eşanjörü veya kondenser boruları ve diğer uygulamalar için kullanılır.
Kimyasal Bileşim (%)
| Sınıf |
C |
Mn |
P |
Su |
Si |
Cr |
Mo |
| T9 |
0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
8.00-10.00 |
0.90-1.00 |
Mekanik Özellikler
| Sınıf |
Çekme Dayanımı,min |
Akma Dayanımı (0.2%Ofset,min) |
Uzama |
Brinell/Vickers |
Rockwell |
| T9 |
ksi-60,MPa-415 |
ksi-30,MPa-205 |
30% |
179 HBW/190 HV |
89 HRB |
İlgili Sektörler
1.Enerji Üretimi
termal ve nükleer santrallerde ısı değişim verimliliğini artırmak için kazanlarda, ısı geri kazanım buhar jeneratörlerinde (HRSG) ve ekonomizerlerde kanatlı borular.
2. Petrokimya ve Petrol Rafinerisi
yüksek sıcaklıklara ve aşındırıcı ortamlara dayanmak için ısıtıcılarda, reformlarda ve atık ısı geri kazanım sistemlerinde kanatlı borular.
3. HVAC ve Soğutma
ticari ve endüstriyel iklim kontrol sistemleri için hava soğutucularının, radyatörlerin ve kondenserlerin bir parçası.
4. Endüstriyel Proses Isıtma
üniform ısı dağılımının kritik olduğu kurutma sistemlerinde, fırınlarda ve kimyasal reaktörlerde kullanılır.
5. Denizcilik ve Açık Deniz
tuzlu koşullarda dayanıklılıkları nedeniyle gemi bordası ısı eşanjörlerinde ve tuzdan arındırma ünitelerinde kanatlı borular.
6. Atıktan Enerjiye ve Çevre Kontrolü
emisyonları azaltmak için baca gazı arıtma, egzoz gazı geri kazanımı ve yakma sistemlerinde önemli bileşenler.
Tesis Kapasitesi
HFW kanatlı borular için, 4 üretim hattı ile. Kanatlı boru yapmak için iki üretim hattının uzunluğu 25 metreden azdır ve diğer ikisi 30 metreye ulaşabilir.
Çeşitli Kanatlı Boru Tipleri İçin Özellikler
| Tip |
Açıklama |
Ana boru |
Kanat özellikleri (mm) |
| Dış Çap (mm) |
Kanat aralığı |
Kanat yüksekliği |
Kanat kalınlığı |
| Gömülü |
G-tipi kanat borusu |
16-63 |
2.1~5 |
<17 |
~0.4 |
| Ekstrüde |
Tek metal birleşik metal |
8-51 |
1.6~10 |
<17 |
0.2-0.4 |
| Düşük kanatlı boru t-tipi kanat borusu |
10-38 |
0.6~2 |
<1.6 |
~0.3 |
| Bambu boru oluklu boru |
16-51 |
8.0~30 |
<2.5 |
/ |
| Sargılı |
l/kl/ll tipi kanat borusu |
16-63 |
2.1~5 |
<17 |
~0.4 |
| İpli |
İpli kanat borusu |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| U-tipi |
U-tipi boru |
16-38 |
/ |
/ |
/ |
| Kaynak |
HF-kaynaklı kanat borusu |
16-219 |
3~25 |
5~30 |
0.8-3 |
| H/HH tipi kanat borusu |
25-63 |
8~30 |
<200 |
1.5-3.5 |
| Saplamalı kanat borusu |
25-219 |
8~30 |
5~35 |
φ5-20 |
Ana boru / boru :
1.Paslanmaz çelik: ASME SA213/ASTM A213, ASME SA249/A249 ,ASME SA312/A312
2.Dubleks/Süper Dubleks Çelik: ASME SA789/A789 , ASME SA790/A790
3.Karbon Çeliği: ASME SA106/ASTM A106 , ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
4.Alaşımlı Çelik:ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5.Nikel Alaşımlı Çelik: Hestalloy / Inconel / Saf Nikel / NS Alaşımı / Bakır Alaşımlı Çelik
Kanat malzemesi: Alaşımlı Çelik , Paslanmaz Çelik , Karbon Çeliği
