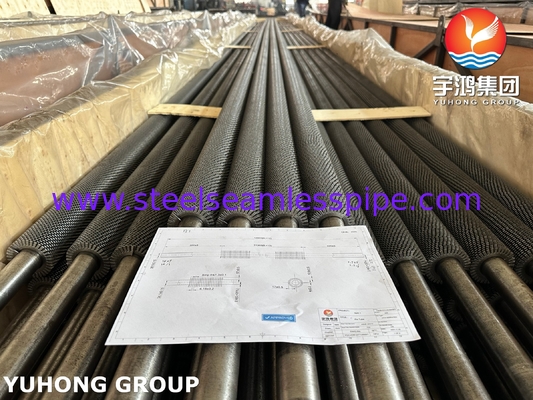

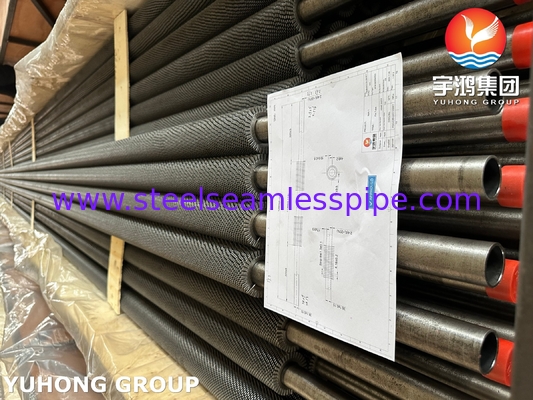

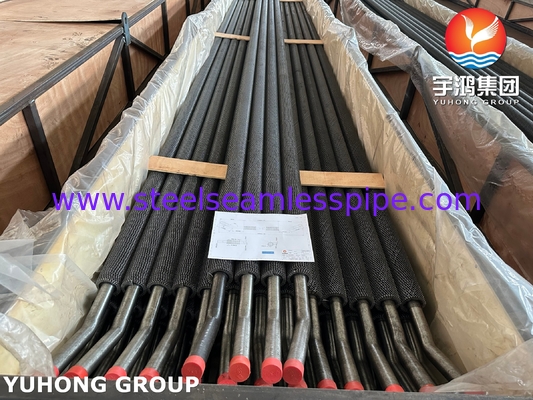

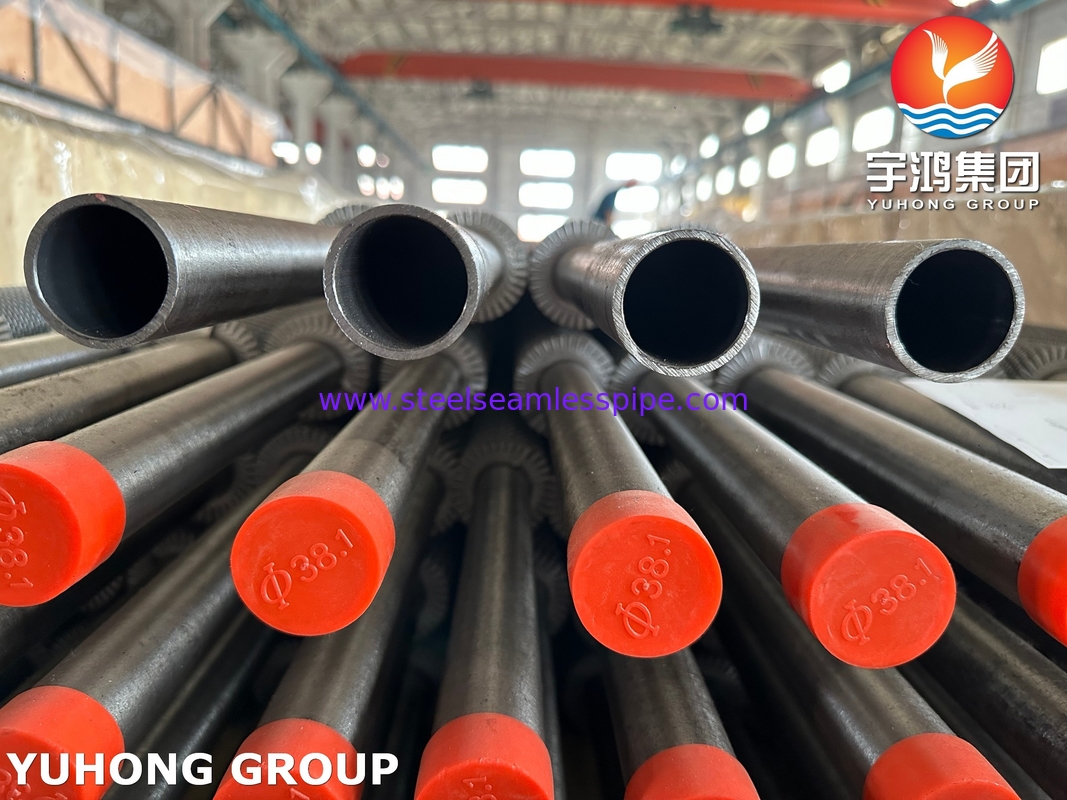

ASTM A213 / ASME SA213 T22 HFW Serrated Fin Tube İki Port, Isı Geri Kazanma Buhar Jeneratörü için U Eğilebilir

ASTM A213/ ASME SA213 T22 HFW Tırtıklı Kanatlı Boru İki port U Bükümü Olabilir Isı Geri Kazanım Buhar Jeneratörü İçin

SA213 Bu, yüksek sıcaklık uygulamaları için dikişsiz ferritik ve östenitik çelik kazan, kızdırıcı ve eşanjör borularını kapsayan bir ASTM International spesifikasyonudur.

Karbon çeliğine kıyasla yüksek sıcaklıklarda oksidasyona ve korozyona karşı iyi direnç. Hidrojen saldırısına karşı iyi direnç ve iyi kaynaklanabilirlik ve şekillendirilebilirlik. Kazan kızdırıcı ve tekrar ısıtıcı boruları, rafinerilerdeki, petrokimya tesislerindeki ve enerji santrallerindeki, özellikle 500°C ile 600°C (930°F - 1110°F) arasında çalışan eşanjör boruları.

HFW KANATLI BORU, şerit malzeme yüksek frekanslı indüksiyon kaynağı veya temas direnç kaynağı ile ana boruya uzunlamasına kaynaklanır. İşlem hızlı ve ekonomiktir.

Kanat: Ana borunun dış yüzeyine spiral olarak sarılan ve bağlanmış (ekstrüde edilmiş, kaynaklanmış veya gömülmüş) sürekli bir metal şeridi (genellikle karbon çeliği veya paslanmaz çelik). Kanatlar, dış ısı transfer yüzey alanını önemli ölçüde artırır.

Tırtıklı: Kanat şeridi, yüksekliği boyunca düzenli aralıklarla yuvalanır veya kesilir. Katı bir sürekli kanat duvarı yerine, bir dizi küçük sekme veya segmenttir.

Avantajları:

Gelişmiş türbülans: Tırtıklı kanatlar, kanatların içinden akan gazın sınır tabakasını düzenli kanatlardan daha etkili bir şekilde bozar, ısı transfer katsayısını önemli ölçüde iyileştirir.

Azaltılmış kirlenme: Tırtıklı kanatlar arasındaki boşluklar, kül, kurum veya diğer partiküllerin katı kanatlara kıyasla köprü kurmasını ve şiddetli bir şekilde birikmesini zorlaştırır.

Azaltılmış ağırlık: Eşit yükseklikteki katı kanatlardan biraz daha az malzeme.

Dişli kanatlı boru, ısı geri kazanım buhar jeneratöründe (HRSG) yaygın olarak kullanılmaktadır.


Temel neden, ısı transfer verimliliğini, kül/korozyon önleme yeteneğini ve yapısal güvenilirliği önemli ölçüde iyileştirmesi, HRSG'nin zorlu çalışma koşullarıyla mükemmel bir şekilde eşleşmesidir.

HRSG'nin temel sorunlarını çözün

Baca gazı ısı transfer verimliliği düşüktür. Dişli yapı, sınır tabakasını yok eder, türbülansı indükler ve ısı transfer katsayısını %30-50 oranında iyileştirir

Baca gazı tozlu/toz birikimi kolaydır. Tırtıklı kenar titreşir ve kül birikimini ve tıkanmayı azaltmak için kendi kendini temizler
Sık başlatma ve durdurma + termal gerilme etkisi Yüksek frekanslı kaynak metalurjik bağlama, çekme dayanımı ≥ 200 MPa, termal yorulma çatlamasına karşı direnç

Isı transferi iyileştirmesi: yıkıcı verimlilik iyileştirmesi Türbülans jeneratörü: Kanatların yüzeyindeki tırtıllar veya çatlaklar (dişli), baca gazının periyodik girdaplar üretmesine neden olarak laminer sınır tabakasını (baca gazının termal direncinin ana kaynağı) kırar. Isı transfer katsayısı, düz kanatlara göre %30-50 daha yüksektir ve aynı ısı değişim oranında ısı değişim alanı %20 azalır.

Genişletilmiş ısıtma yüzeyi: Dişli tasarım, sınırlı bir alanda (düz kanatlardan %15-25 daha fazla) etkili ısı değişim alanını artırır, özellikle HRSG'nin kompakt tasarımı için uygundur.

Kül birikimi önleme ve kendi kendini temizleme: uzun süreli çalışma garantisi. Baca gazı tırtıklı kenardan yüksek hızda aktığında, kanadın mikro titreşimine neden olarak gevşek külün yapışmasını engeller

Kimyasal Bileşim maks. %

Mekanik Özellikler

Uygulama:

Enerji Üretim Kazanları:

Ekonomizörler: Besleme suyunu önceden ısıtmak için kazan baca gazlarını kullanın. Tırtıklı kanatlar, kömür/biyokütle yanma işlemlerinde yaygın olan kül kirlenmesini önler.

Kızdırıcılar ve Tekrar Isıtıcılar: Buharı çok yüksek sıcaklıklara (tipik olarak 540-565°C / 1000-1050°F) ısıtır. T22 gerekli sürünme dayanımını sağlar; tırtıklı kanatlar, yüksek kül baca gazlarında ısı transferini artırır.

Hava Ön Isıtıcıları (Ljungström/Rejeneratif): Yanma havasını önceden ısıtmak için baca gazlarından ısıyı geri kazanın. Tırtıklı kanatlar, bu ağır kirlenme ortamında mükemmeldir.

Isı Geri Kazanım Buhar Jeneratörleri (HRSG):

Evaporatörler, Ekonomizörler, Kızdırıcılar, Tekrar Isıtıcılar: Kombine çevrim enerji santrallerinde kullanılır. T22, yüksek basınç/sıcaklık buharını idare eder. Tırtıklı kanatlar, nispeten temiz türbin egzoz gazlarından ısıyı verimli bir şekilde aktarırken, aynı zamanda olası yukarı akış taşınmasını veya boru kirlenmesini de etkili bir şekilde önler.

Rafineriler ve Petrokimya Tesisleri:

Proses Isıtıcıları ve Fırınları (Ateşlemeli Isıtıcılar): Konveksiyon Bölümü Boruları (örneğin, Ham Yağ Isıtıcıları, Vakum Isıtıcıları, Koker Isıtıcıları, Reformer Besleme Isıtıcıları). T22, yüksek sıcaklık sülfidasyon korozyonuna karşı dirençlidir. Tırtıklı kanatlar, ısı transfer verimliliğini artırır ve kok, katalizör ince tanecikleri veya kurumdan kaynaklanan kirlenmeyi önler.

Atık Isı Kazanları (WHB):

Proses akışlarından ısıyı geri kazanın (örneğin, FCC baca gazı, reformer baca gazı). T22, buhar üretimiyle ilgilenir; tırtıklı kanatlar, partikül veya koklaşma gazları için uygundur.

Hidrojen Santrali Reformerleri:

Yüksek sıcaklıklı baca gazlarına maruz kalan Konveksiyon Bölümü Boruları.

Kimyasal İşleme:

Yüksek Sıcaklıklı Proses Gazı Soğutucuları/Isıtıcıları: Gaz akışı partiküller, yoğuşabilir maddeler içerdiğinde veya kirlenmeye eğilimli olduğunda ve sıcaklık yüksek olduğunda Krom-Molibden çelikleri gereklidir.

Hava Isıtıcıları (Rejeneratif):

Endüstriyel sistemler, özellikle baca gazı kirli olduğunda, yanma havasını önceden ısıtmak için fırınlardan veya fırınlardan atık ısı kullanır.
