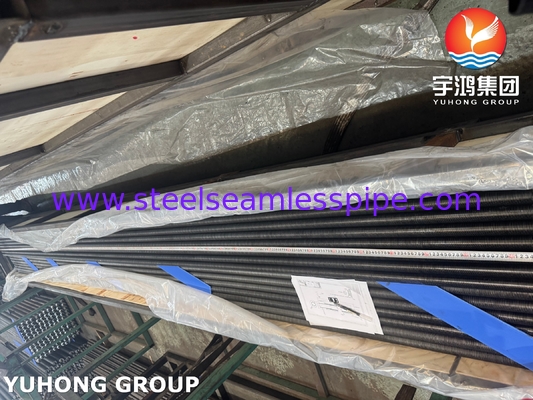

Hava Soğutmalı Eşanjörler İçin AL1060 Kanatlı ASME SA179 Sargılı L Tipi Kanatlı Boru

Base Boru ASME SA179

• Tip: Dikişsiz, soğuk çekilmiş düşük karbonlu çelik boru.
• Temel Özellikler: Mükemmel termal iletkenlik, iyi iç korozyon direnci (temiz sıvılar için), pürüzsüz iç delik (basınç düşüşünü en aza indirir), yüksek basınç kapasitesi, kolayca kaynaklanabilir.
• Tipik Uygulamalar: Öncelikli olarak ısı eşanjörlerinde, kazanlarda (ekonomizörler, kızdırıcılar), kondenserlerde ve boru tarafında su, buhar, yağ veya gaz içeren diğer basınçlı kaplarda kullanılır.

SA179 Sargılı Kanatlı Boru Temel Özellikleri:

• Olağanüstü Termal İletkenlik: ~230 W/m·K (çelikten önemli ölçüde daha yüksek, Al kanatların kullanılmasının temel nedeni).
• İyi Korozyon Direnci: Koruyucu bir oksit tabakası oluşturur, birçok ortam havası/atmosfer uygulaması için uygundur. Not: Performans, belirli ortama büyük ölçüde bağlıdır.
• Yüksek Şekillendirilebilirlik: Oluk içine kolayca sarılır.
• Hafif: Toplam boru ağırlığını azaltır.
• Ekonomik: Saf alüminyum genellikle yüksek alaşımlı seçeneklerden daha ucuzdur.
• Daha Yumuşak/Daha Düşük Mukavemet: 3003 veya 5052 gibi alaşımlara kıyasla. Bu, kanatları taşıma veya temizleme sırasında fiziksel hasara karşı biraz daha duyarlı hale getirebilir, ancak çoğu uygulama için genellikle yeterlidir.

SA179 Sargılı Kanatlı Boru Kanat Tipi ve Bağlantısı:

• "L Tipi" Kanat: Sargı öncesinde ve sırasında kanat şeridinin enine kesit şeklini ifade eder. Şerit bir "L" profiline sahiptir.
• "Sargılı" İşlem: Üretim yöntemini tanımlar.

SA179 Sargılı Kanatlı Boru Bağlantı Mekanizması:

• SA179 ana borunun dış yüzeyine hassas bir helisel oluk işlenir.
• Bir "L" şeklinde önceden şekillendirilmiş bir AL1060 şeridi, bu oluğa gerilim altında beslenir.
• Boru dönerken, "L"nin ayağı (kısa bacak) mekanik olarak zorlanır ve oluğa kilitlenir.
• "L"nin uzun bacağı, kanadı oluşturarak boru yüzeyine dik durur.

SA179 Sargılı Kanatlı Boru Temel Avantajları:

• Güçlü Mekanik Bağ: Sargı sırasında soğuk çalışma işlemi, sıkı, gaz geçirmez, geçme bağlantı oluşturur. Kanat, oluğa güvenli bir şekilde kilitlenir.
• Mükemmel Isı Transferi: Kanat ayağı ile boru oluğu arasındaki doğrudan ve önemli metalden metale temas, düşük termal direnci sağlar.
• Lehim/Brazing/Yapıştırıcı Yok: Ana boru özelliklerini etkileyebilecek potansiyel arıza noktalarını, kontaminasyon risklerini ve yüksek sıcaklık işlemlerini ortadan kaldırır.
• İyi Dayanıklılık: Termal çevrim gerilmelerine karşı dayanıklıdır.
• Yüksek Basınçlı Borular İçin Uygun: Ana boru dikişsiz kalır ve basınç bütünlüğü, harici kanatlandırma işleminden etkilenmez.

SA179 Sargılı Kanatlı Boru Tipik Uygulamaları:

• Hava Soğutmalı Isı Eşanjörleri (ACHE'ler): Proses soğutma için (petrol ve gaz, kimya, enerji santralleri).
• Isı Geri Kazanım Buhar Jeneratörleri (HRSG'ler): Ekonomizör bölümleri.
• Kanatlı Boru Kazanları.
• Gaz Gidericiler.
• Kuruma Fırınları ve Fırınlar.
• HVAC&R Bobinleri: Burada bakır borulardan daha az yaygın, ancak belirli endüstriyel uygulamalarda kullanılır.
• Bir borunun içindeki basınçlı bir akışkandan dışarıdaki havaya/gaza verimli ısı transferi gerektiren herhangi bir uygulama.

SA179 Sargılı Kanatlı Boru Temel Hususlar:

• Galvanik Korozyon: Karbon çeliği (SA179) boru ve alüminyum kanat (AL1060), galvanik seride birbirinden uzaktır. Aşındırıcı ortamlarda (özellikle tuz spreyi, kıyı veya yüksek nem), arayüzde galvanik korozyon meydana gelebilir. Koruyucu kaplamalar (örneğin, kanatlarda boya, bazen boruların içinde epoksi) veya dikkatli çevre kontrolü genellikle gereklidir.
• Kanat Koruması: AL1060 kanatlar nispeten yumuşaktır. Bükülmeyi veya hasarı önlemek için taşıma, montaj ve temizlik sırasında (örneğin, kanatlara doğrudan dik yüksek basınçlı su jetlerinden kaçının) özen gösterilmelidir.
• Sıcaklık Sınırları: Kanat bağlantısı sağlam olsa da, AL1060 kanat malzemesinin kendisi, çelik boruya kıyasla daha düşük mukavemete ve erime noktasına (~650°C) sahiptir. Sürekli çalışma sıcaklıkları, aşırı yumuşamayı/sürünmeyi önlemek için genellikle alüminyum kanatlar için yaklaşık 200-250°C ile sınırlıdır. SA179 boru, içten çok daha yüksek sıcaklıklara dayanabilir.
