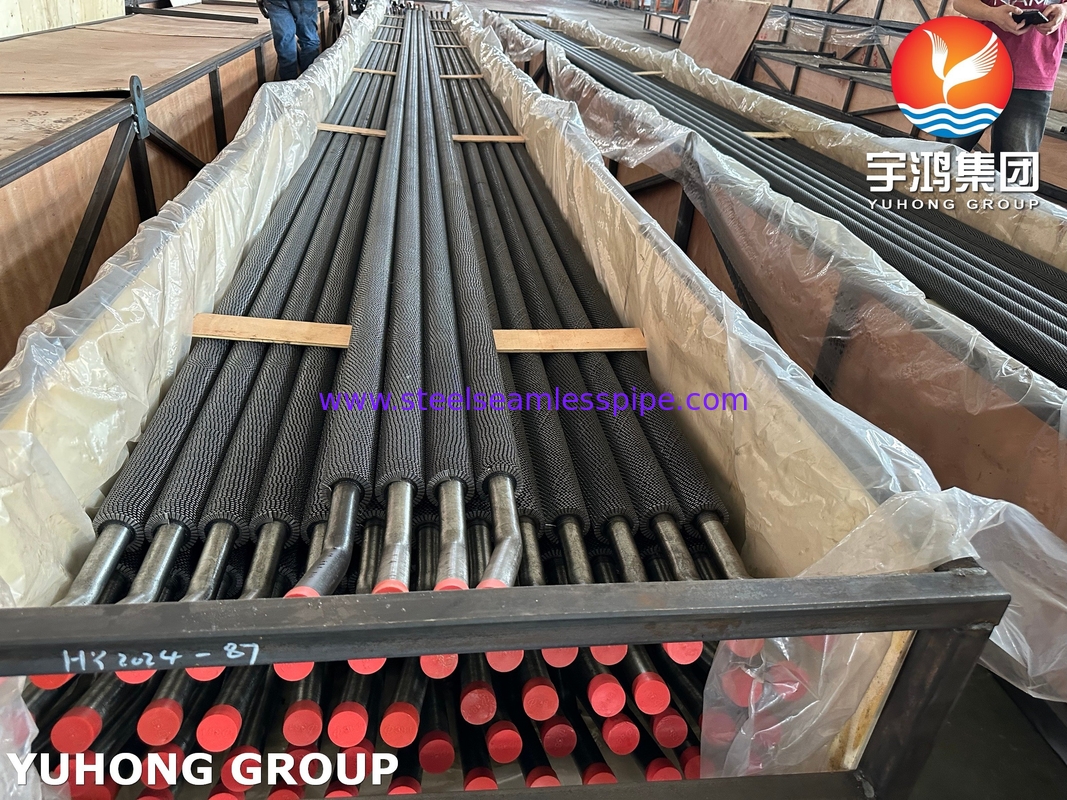

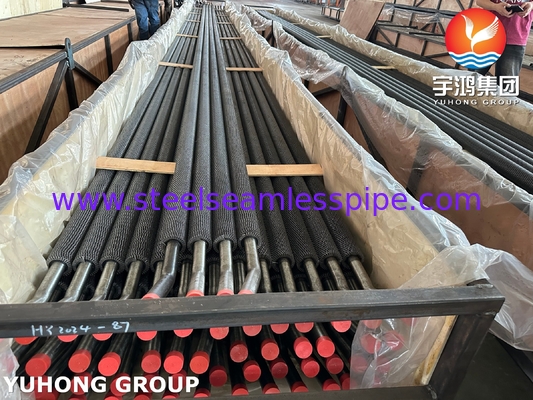

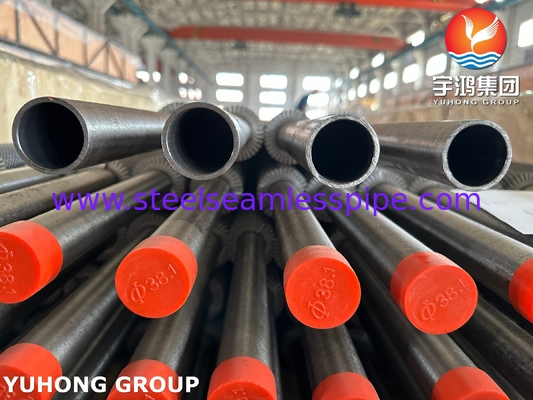

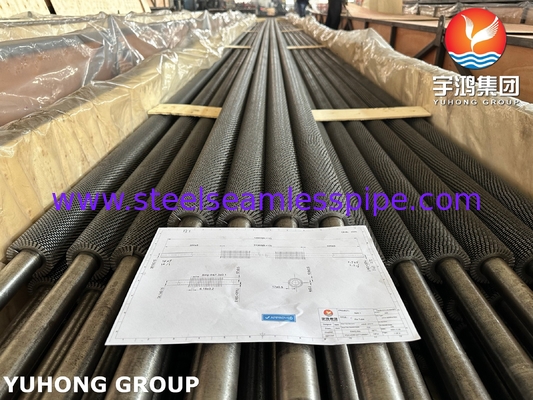

ASME SA213 T22 Sıcaklık Değiştiricisi ve Hava Soğutucusu için Tüplü Dırnaqlı Dırnaqlı

ASME SA213 T22 Temel tüplerin bileşimi

Çubuk çekirdeği malzemesi - SA312 T22 (Açıklama ve Düzeltme):

• SA312: Bu ASME özelliği yüksek sıcaklık ve genel koroziv hizmet için tasarlanmış dikişsiz ve kaynaklı austenitik paslanmaz çelik boruları kapsar.
• T22: SA312 sınıfları TP304, TP316, TP321 vb. ( paslanmaz çelikler) gibidir.
• "T22" Karışıklık: T22 düşük alaşımlı çelik (2.25% Krom - 1% Molibden) anlamına gelir.

ASME SA213 T22: Dikişsiz ferritik ve austenitik alaşımlı çelik kazan, süper ısıtıcı ve ısı değiştiricisi borular için.

ASME SA335 P22: Yüksek sıcaklıkta hizmet için dikişsiz ferritik alaşımlı çelik borusu için.

• Sonuç: çekirdek boru malzemesi neredeyse kesinlikle SA213 T22 (bir boru ise) veya SA335 P22 (bir boru ise).ve oksidasyon direnci yaklaşık 1050°F (565°C)Paslanmaz çelik değil.

Yüzgeç Tipi - Düzgeç:

• Yapı: Tırnaklı yüzgeçler, taban tüpüne sarılmış sürekli bir spiral yüzgeç (L veya LL ayaklı bir yüzgeç gibi) olarak başlar.küçük bölümler yüzgeç uzunluğuna dik kesilir veya "çakılır".
• Temel Görsel Özellik: Yüzgeç, pürüzsüz, sürekli bir şerit olmak yerine, kenarında küçük, düzenli boşluklar veya delikler serisi vardır ve "çizgili" bir görünüm yaratır (bir testere bıçağı gibi).
• Serratörlerin amacı:

Gelişmiş ısı transferi: Serratörler, yüzgeçlerin üzerinde akan sıvının (genellikle hava veya duman gazı gibi gaz) sınır tabakası oluşumunu bozar.Laminer alt katmanı parçalayan ve düz yüzgeçlere kıyasla ısı transferi verimliliğini önemli ölçüde iyileştiren.

Düşük Ağırlık ve Malzeme: Kaldırılan malzeme, eşdeğer bir katı yüzgeçle karşılaştırıldığında toplam ağırlığı ve maliyeti hafifçe azaltır.

• Karşılaştırmalar:

Hafifçe Daha Yüksek Basınç Düşüşü: Artan türbülans ayrıca boru kümesi boyunca sıvı akışına (basınç düşüşü) direnci arttırır.

Kirlenme Potansiyeli: Çentikler bazen kirli gaz akışlarında parçacıkları tutma eğilimindedir.

Kombine Açıklama - SA213 T22 Düzgeçli Tüp:

• Çekirdek: ASME SA213 T22 özelliklerine göre üretilen, 2.25Cr-1Mo düşük alaşımlı çelikten yapılan dikişsiz bir tüp.
• Fin: Mekanik olarak tüpün dış yüzeyine yapıştırılmış (genellikle gerilme yaralı ve ayaklı) sarmal bir yüzgeç.dikenli kenar profili oluşturmak.

SA213 T22 Serrated Fin Tube Uygulama:

• Elektrik Santralleri Isı Geri Kazanım Buhar Jeneratörleri (HRSG): Ekonomizörler, Buharlaştırıcılar, Süper Isıtıcılar, Tekrar Isıtıcılar, Egzoz Gazlarından Isı Tutma'yı Maksimize Eder. Hava Isıtıcıları (Ljungström / Rothemühle),Kömür/gazla çalışan kazanlar Ekonomizör bölümleri (ön ısınma suyu)
• Petrokimya/ Rafineriler: Süreç ısıtıcıları/Fırınlar, Termal Oksitleyici/Yıkıcılar Atık ısı kazanları
• Endüstriyel kazanlar Atık ısı kazanları Fırınlardan, gaz türbinlerinden veya kimyasal işlemlerden ısı kazanmak
• Çimento/Çelik Önyükleyiciler ve Soğutucular Fırından/Fırından soğutucu egzoz gazlarından ısı geri kazanımı
