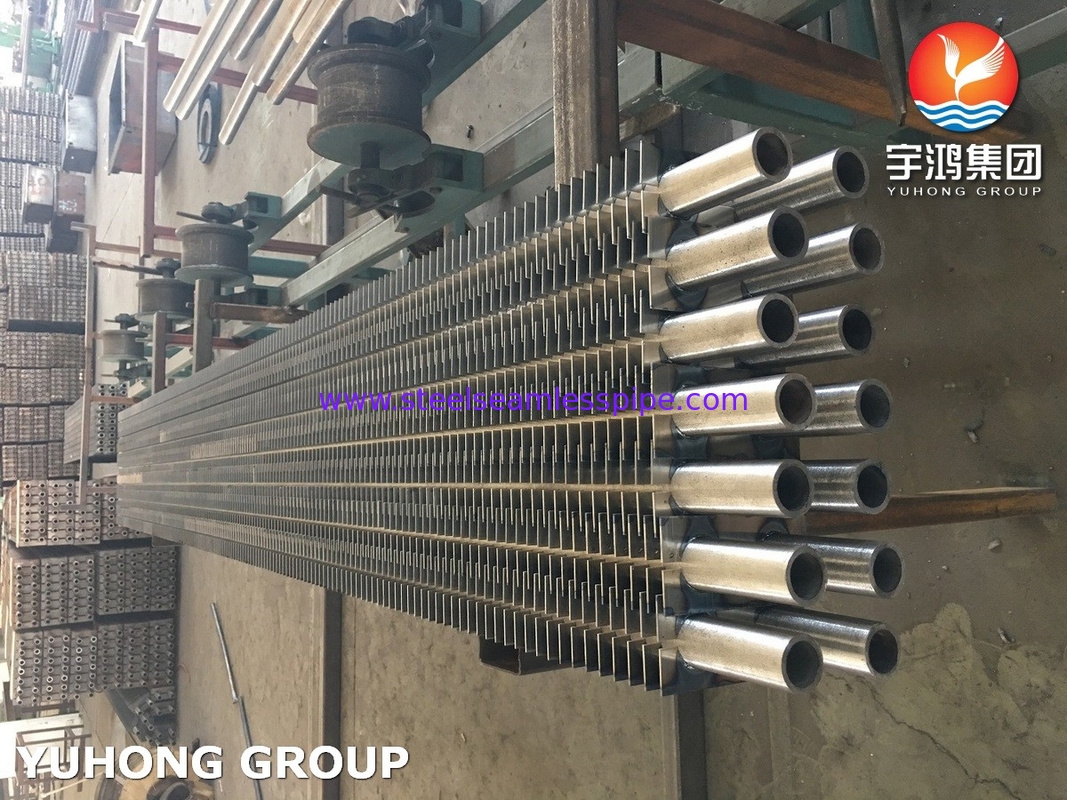

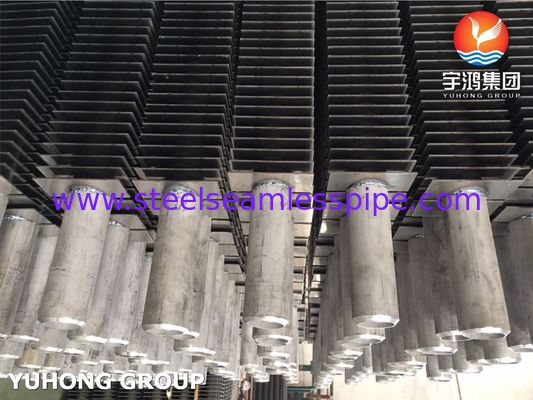

Sıcaklık Değiştiricisi Paslanmaz Çelik H Şekilli Fined Tube A312 TP304L TP316L
H şeklindeki kanat tüpü, çeşitli endüstriyel uygulamalarda termal verimliliği artırmak için tasarlanmış özel bir ısı değişimi bileşenidir.Eşsiz H şeklindeki yüzgeç konfigürasyonu (çapraz kesimde bakıldığında "H" harfine benzer) yapısal istikrarını arttırırken ısı aktarımı yüzey alanını artırır.
H şekilli yüzgeç tüpünün özelliği nedir?

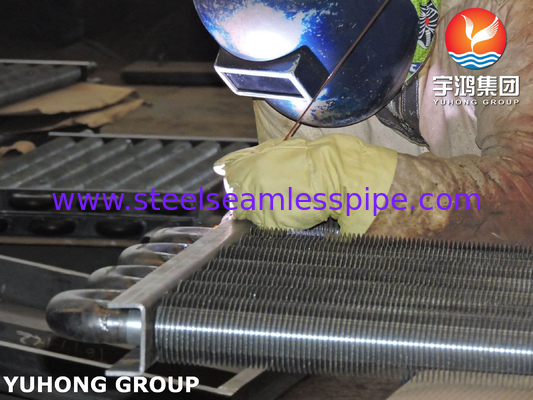

- Yüzgeç iki simetrik yarı parçaya ayrılır. Tüp duvarı her iki taraftan aşağıya basılır ve boru duvarında ortada belli bir boşluk bırakarak kaynak için direnç kaynak kullanılır;
- İki dairesel tüp, çift tüp H şekilli yüzgeç olarak adlandırılan bir grup yüzgeç paylaşabilir veya ortada tek bir tüp H şekilli yüzgeç yerleştirilebilir;

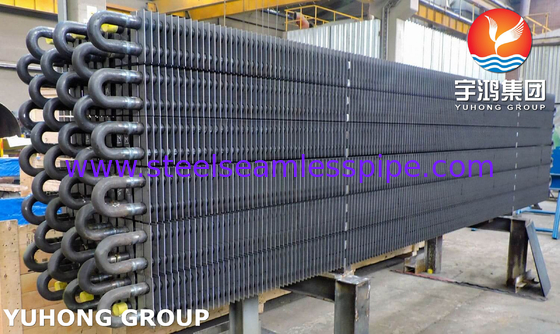

- H tipi kanatlı borulardan oluşan ısı değiştiricisi sıkı bir şekilde düzenlenmiş ve boru kümeleri sırayla düzenlenmiştir.
- Yüzgeçler paralel ve birbirinden bağımsızdır ve spiral açısının etkisi yoktur, bu nedenle külün çıkarılması kolaydır.
H şekilli yüzgeç tüplerinin uygulanmaları
1Atık ısı geri kazanım sistemleri
- Elektrik santrallerinde ve endüstriyel süreçlerde enerji verimliliğini artırmak için duman gazlarından ısı kazanmak için kazanlarda, ekonomizerlerde ve hava ön ısıtma makinelerinde kullanılır.
2. Elektrik santrallerinin kazanları
- Kömürle çalışan, gazla çalışan ve biyomassa kazanlarında ısı aktarımını arttırır, yakıt tüketimini ve emisyonlarını azaltır.
3Kimya ve Petrokimya Endüstrileri
- Yüksek sıcaklık ve koroziv ortamların dayanıklı ısı aktarım yüzeylerini gerektirdiği ısı değiştiricilerinde, reformörlerde ve reaktörlerde kullanılır.
4Çelik ve Metalürji Tesisleri
- Fırınlardan ve egzoz gazlarından atık ısıyı geri kazanmak için recuperatorlarda ve ısı değiştiricilerinde kullanılır.
5Deniz ve Offshore Uygulamalar
- Kompak ve verimli ısı aktarımının kritik olduğu gemilerde egzoz gazı kazanları için uygundur.
6. HVAC & Soğutma
- Bazen büyük ölçekli ısı geri kazanım havalandırıcılarında (HRV) ve endüstriyel soğutucularda kullanılır.
H şeklindeki yüzgeç tüplerinin avantajları
- Yüksek Isı Aktarım Verimliliği H şekli, konvektif ısı akışını iyileştiren türbülans yaratır.
- Düşük Kirlenme ve Çamur Depozisyonu: Tasarım, duman gazı uygulamalarında yaygın olan kül ve partikül birikmesini en aza indirir.
- Yapısal Dayanıklılık Spiral veya düz kanatlı tüplerden daha katı, titreşim ve aşınmayı azaltır.
- Kompakt Tasarım: Yumuşak borulara kıyasla daha küçük bir ayak izi içinde daha yüksek ısı değişimine izin verir.
- Korozyona Dirençli: Sık sık sert ortamlar için paslanmaz çelik veya korozyona dayanıklı alaşımlardan yapılır.
H şekilli kanat tüpleri, yüksek sıcaklıklarda, yüksek kirlilik ve yüksek korozyon ortamlarında idealdir ve bunları güç üretimi, atık ısı geri kazanımı ve ağır endüstrilerde tercih edilen bir seçim haline getirir.Tasarımları termal performanslarını dengeler., dayanıklılık ve bakım verimliliği.
Fin Tube Spesifikasyonu
| ÜRÜN |
TYPE |
Adı |
Çıplak tüp malzemesi |
Fin malzemesi |
|
Isı Değiştiricisi
Denizli
Tüp
|
İçeri gömülü |
G-TYPE Fin TUBE |
Karbon çelik, bakır, paslanmaz çelik, alaşım |
Alüminyum |
| Ekstrüde |
Tek metaller GOMBINED metaller |
Karbon çelik, bakır, paslanmaz çelik, alaşım |
Bakır, Alüminyum |
|
Düşük yüzge tüpü
T-TYPE Fin TUBE
|
Karbon çelik, bakır, paslanmaz çelik, alaşım |
/ |
|
Bambu tüpü
GÖRGÜLÜ Tüp
|
Karbon çelik, bakır, paslanmaz çelik, alaşım |
/ |
| Yara |
L/KL/LL TYPE FIN TUBE |
Karbon çelik, bakır, paslanmaz çelik, alaşım |
Bakır, Alüminyum |
| String |
String Fin Tube |
Alüminyum, bakır, karbon çelik, paslanmaz çelik |
Alüminyum, bakır, karbon çelik, paslanmaz çelik |
| U-TYPE |
U-TYPE tüp |
Karbon çelik, bakır, paslanmaz çelik |
/ |
| Saldırma |
HF Saldırma Fin Tüp |
Karbon çelik, paslanmaz çelik, alaşım |
Karbon çelik, paslanmaz çelik, alaşım |
| U-TYPE |
H/HH TYPE FIN TUBE |
Karbon çelik, paslanmaz çelik, alaşım |
Karbon çelik, paslanmaz çelik, alaşım |
| Saldırma |
Dökülmüş Fin Tube |
Karbon çelik, paslanmaz çelik, alaşım |
Karbon çelik, paslanmaz çelik, alaşım |
