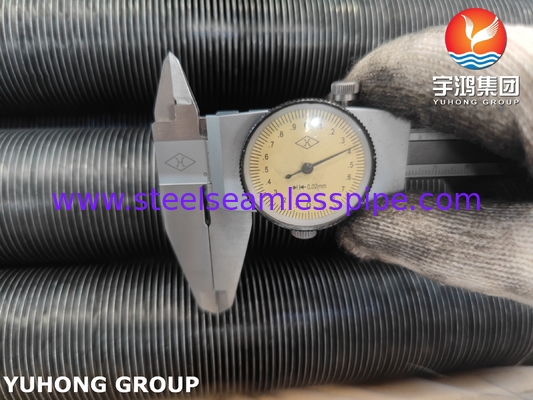

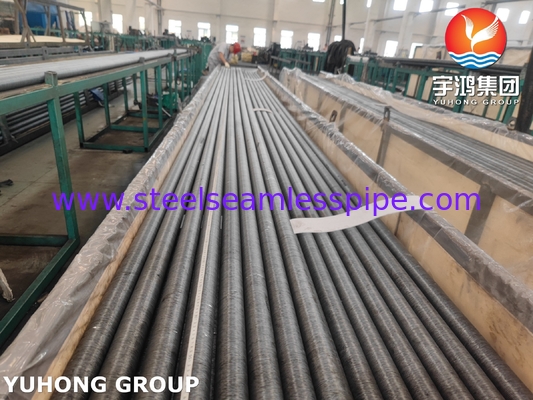

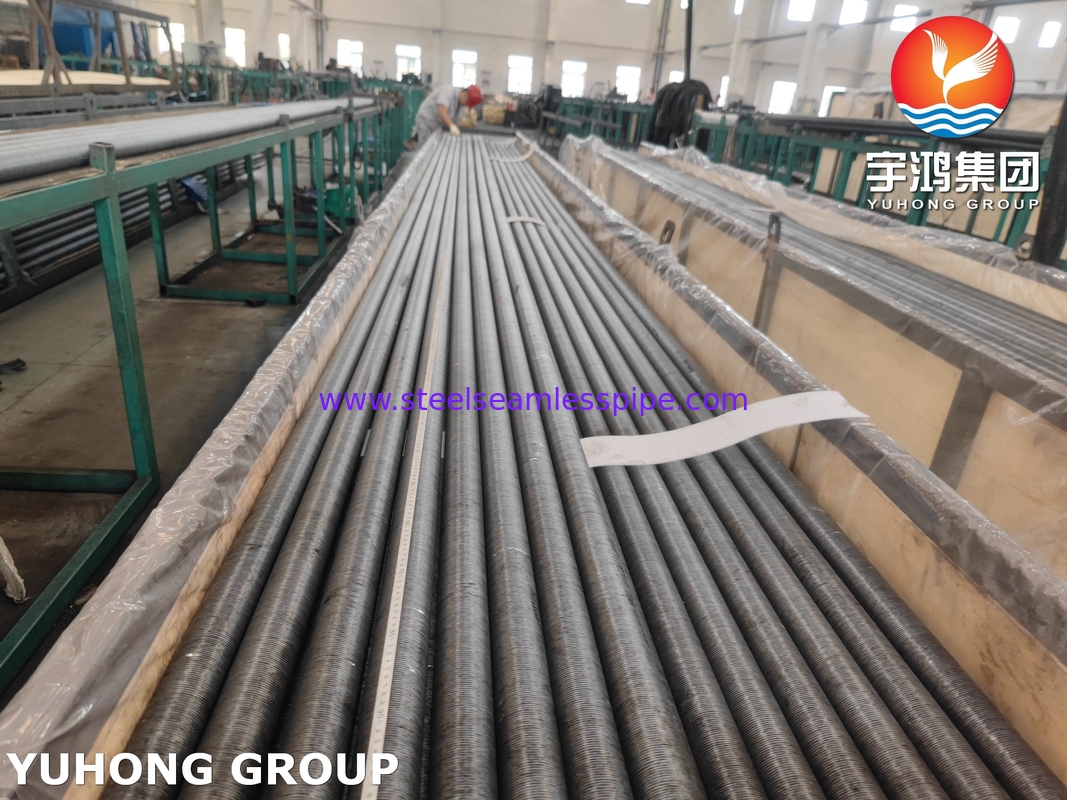

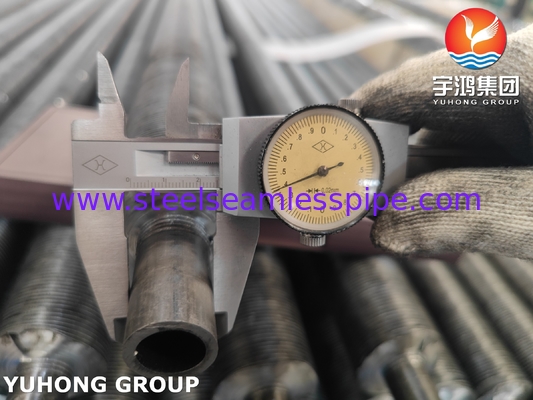

ASME SA209 Kaldırıcı Ekonomizatörleri ve Hava Isıtıcıları İçin AL1060 Kaldırmalı İçeriye Eklenmiş Fin Tüpü

1Temel tüp malzemesi: SA209

Bileşik:

Karbon (C) 0,10 ∼0,20%
Mangan (Mn) 0,30-0,80%
Fosfor (P) ≤ 0.025%
Kükürt (S) ≤ 0.025%
Silikon (Si) 0,10 ∼0,50%
Molibden (Mo) 0,44 ∼0,65%
Bakır (Cu) ≤ 0,25% (varsa)
Krom (Cr) ≤ 0,30%
Nikel (Ni) ≤ 0,40%
Vanadyum (V) ≤ 0,03%

Özellikleri:

• İyi yüksek sıcaklık dayanıklılığı ve sürünme direnci.
• Yüksek sıcaklıklarda sıradan karbon çeliklerine kıyasla oksidasyona ve korozyona karşı daha iyi direnç.
• İyi kaynak.

2Fin malzemesi: AL1060

Özellikleri:

Mükemmel Termal İletişimlilik: (~ 230 W/m·K) - Alüminyum yüzgeçlerin kullanılmasının temel nedeni.

İyi korozyon direnci: Koruyucu bir oksit tabakası oluşturur.

Yüksek şekillendirilebilirlik/Yumşaqlık: Üretim sırasında kolayca şekillendirilebilir.

Düşük yoğunluk: hafif.

Düşük Güç: Alaşımlı alüminyumlardan daha yumuşak, ancak birçok yüzgeç uygulaması için yeterlidir.

Yüksek elektrik iletkenliği.

3Fin tipi: gömülü (G-Fin)

Üretim süreci:

• Çelik taban borusunun dış yüzeyine bir oluk işlenir (genellikle kükreyerek).
• Alüminyum kanat kaynaktan (AL1060) bir şerit oluk içine sokulur.
• Yüksek basınçlı rulolar veya ölçekler, boru duvarının malzemesini alüminyum şeritinin kenarlarına zorlar, soğukta çalışır ve kanat tabanını mekanik olarak olukta sağlam bir şekilde kilitler.,Yüzgeçin tüm uzunluğu boyunca sıkı, mekanik bir bağ.

Ana özellikler:

• Güçlü Mekanik Bağlantı: Yüzgeç fiziksel olarak boru duvarına kilitlenir ve termal döngü veya titreşim nedeniyle yüzgeç gevşemesine mükemmel direnç sunar.
• No Solder / Braze: Akış korozyonu, braze alaşımının erime noktası sınırlamaları veya bağ hattındaki potansiyel boşluklar gibi sorunları ortadan kaldırır.
• Doğrudan Metal-Metal Teması: Düşük yüzey termal direnci sağlar (iyi ısı aktarım verimliliği).
• Pençe bütünlüğü: AL1060 pençe malzemesinin kendisi tamamen ısı iletkenliğini ve korozyon direncini koruyarak değişmemiş (erimiş) kalır.
• Pençe yoğunluğu: İnç başına (FPI) nispeten yüksek yüzgeçlere izin verir.
• Görünüm: Tipik olarak, tüp metalinin yüzgeç tabanının üzerinde yuvarlandığı görünür bir dikişle temiz, metal görünümlüdür.

Ana Avantajları:

• Yüksek ısı transferi verimliliği.
• Termal döngü altında mükemmel kanat bağ gücü ve dayanıklılık.
• Temel tüpün yüksek sıcaklık kapasitesi iyi.
• Peneklerin (AL1060) ve taban borusunun (SA209) korozyon direnci.
• Çalışma sıcaklığını sınırlamak için düşük erime noktası olan demir alaşımları yok.

4Uygulama

• Deniz ve Offshore Sistemleri
• Denizleme Tesisi Isı Değiştiricileri
• Sülfürik Asit (H2SO4) Soğutucular
• Asit gazı (H2S) yeniden kaynatıcıları
• Jeotermal tesislerdeki buhar kondansörleri
• Duman gazı atık ısısının geri kazanımı
• Amonyak (NH3) Buharlaştırıcılar
• Sıcaklık Geri Kazanma Havalandırıcıları (HRV)

5Tipik uygulamalar:

• Sıcaklık Geri Kazanım Buhar Jeneratörleri (HRSG): Ekonomizer ve Buharlaştırıcı bölümleri.
• Kazan Ekonomizatörleri: Duman gazlarından ısı kazanmak.
• Hava ısıtıcı (Ljungström tipi veya tüplü): Yanma havanın ön ısıtımı.
• Süreç gazı ısıtıcı/soğutucu: Rafinerilerde, petrokimyasal ve kimyasal tesislerde.
• Yüksek sıcaklıklı Fined Tube Bundles: Hem yüksek sıcaklık direnci hem de verimli genişletilmiş yüzey gereklidir.
