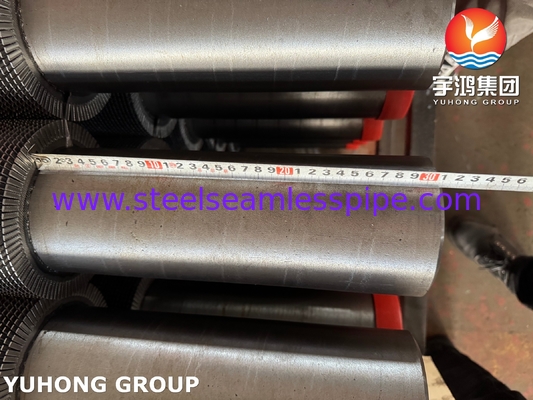

ASTM A335 P5 P9 P11 P22 Fin Tube Yüksek Frencuy Kaynaklı Serfeli Fin Tube, Solid Fin Tube

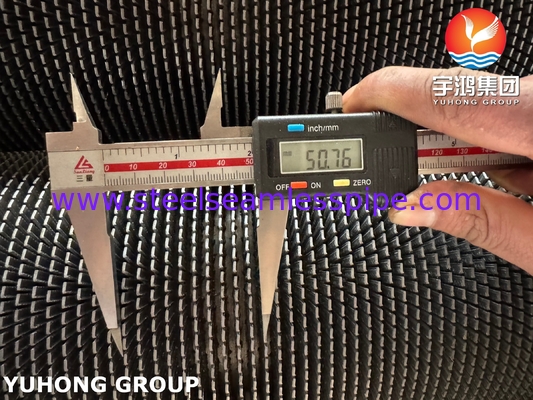

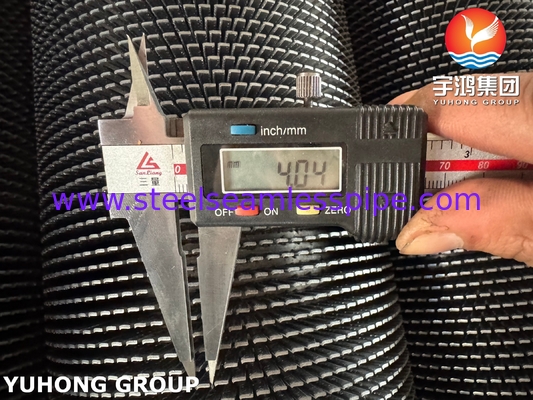

Dırdırlı Fin Tube
Serrated Fin Tube, yüksek verimlilikle ısı aktarımını artıran bir ısı aktarım elemanıdır.Yüzgeç kenarında periyodik tırmıklı çentikler keserek (derinlik genellikle yüzgeç yüksekliğinin% 20-40'ıdır), sıvı, termal sınır katmanını önemli ölçüde yok eden ve pürüzsüz yüzgeç borularla karşılaştırıldığında ısı transferi verimliliğini %30-50 oranında artıran turbulent girdaplar üretmek zorunda kalır.
Dikenli yapısı, kirlenme karşıtı avantajlara sahiptir, kirlerin sürekli örtülmesini geciktirir, temizlik sıklığını azaltır ve temizlik döngüsünü uzatır.Özellikle yüksek viskozluk için uygundur., tozlu veya kolayca kirlenebilen ortamlar (alan yağ, kazan duman gazı, deniz suyu gibi).
Tipik uygulamalar arasında petrokimyasal ısıtma fırınları, hava soğutma adaları ve çevre koruma ekipmanları vardır.Başlangıç maliyeti yüksek., ancak uzun vadeli enerji verimliliği önemli.
Katı Fin Tube ile Düz Fin Tube Arasındaki Fark
Solid Fin Tube, yüzey alanını genişleterek ısı aktarımını artırmak için sürekli pürüzsüz yüzgeçler kullanır.Temiz ortamlar (hava ve düşük basınçlı buhar gibi) için uygundur ve düşük akış direnci avantajlarına sahiptir, yüksek dayanıklılık ve düşük maliyetli, ancak kirlenmesi kolaydır ve orta sıcaklık aktarım verimliliğine sahiptir.
Serrated Fin Tube, zorlu türbülans yoluyla ısı transferi verimliliğini %30-50 oranında artırmak ve kir birikmesini önemli ölçüde geciktirmek için yüzgeçlerin kenarında serfeli çentikler keser.
Özellikle yüksek viskozluklu ve parçacık içeren sıvılar için uygundur (diş gazı ve kalıntı yağı gibi), ancak basınç düşüşü % 15-30 oranında artır ve başlangıç maliyeti daha yüksektir.Ana seçim ilkeleri: Temiz/yüksek basınç senaryoları için katı kanatlı borular kullanın, kirli/yüksek verimlilik senaryoları için tırmıklı borular seçin ve iğne şeklindeki kanatlı borular ultra ince toz ortamları için önerilmektedir.
Kimyasal bileşim
Düşük alaşımlı çelik
(Notlar) |
UNS
eşdeğer |
C≤ |
M |
P≤ |
S≤ |
Si≤ |
Kr |
Mo. |
| P1 |
K11522 |
0.10 ~ 0.20 |
0.30 ~ 0.80 |
0.025 |
0.025 |
0.10 ~ 0.50 |
- Evet. |
0.44 ~ 0.65 |
| P2 |
K11547 |
0.10 ~ 0.20 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.10 ~ 0.30 |
0.50 ~ 0.81 |
0.44 ~ 0.65 |
| P5 |
K41545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00 ~ 6.00 |
0.44 ~ 0.65 |
| P5b |
K51545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.00~2.00 |
4.00 ~ 6.00 |
0.44 ~ 0.65 |
| P5c |
K41245 |
0.12 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00 ~ 6.00 |
0.44 ~ 0.65 |
| P9 |
S50400 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.50 ~ 1.00 |
8.00~10.00 |
0.44 ~ 0.65 |
| P11 |
K11597 |
0.05 ~ 0.15 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.50 ~ 1.00 |
1.00~1.50 |
0.44 ~ 0.65 |
| P12 |
K11562 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
0.80~1.25 |
0.44 ~ 0.65 |
| P15 |
K11578 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.15 ~ 1.65 |
- Evet. |
0.44 ~ 0.65 |
| P21 |
K31545 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
2.65~3.35 |
0.80~1.60 |
| P22 |
K21590 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
1.90~2.60 |
0.87 ~ 1.13 |
| P91 |
K91560 |
0.08 ~ 0.12 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.20 ~ 0.50 |
8.00~9.50 |
0.85 ~ 1.05 |
| P92 |
K92460 |
0.07 ~ 0.13 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.5 |
8.50~9.50 |
0.30 ~ 0.60 |
Mekanik Özellikler
| A335 Düşük alaşımlı boru |
UNS numarası |
Üretim Gücü ksi |
Çekim Gücü ksi |
Uzunluk % |
Rockwell |
Brinell |
| P1 |
K11522 |
30 |
55 |
30 |
- Evet. |
- Evet. |
| P2 |
K11547 |
30 |
55 |
30 |
- Evet. |
- Evet. |
| P5 |
K41545 |
40 |
70 |
30 |
- Evet. |
207 en fazla |
| P9 |
S50400 |
30 |
60 |
30 |
- Evet. |
- Evet. |
| P11 |
K11597 |
30 |
60 |
20 |
- Evet. |
- Evet. |
| P12 |
K11562 |
32 |
60 |
30 |
- Evet. |
174 en fazla |
| P22 |
K21590 |
30 |
60 |
30 |
- Evet. |
- Evet. |
| P91 |
K91560 |
60 |
85 |
20 |
- Evet. |
- Evet. |
Uygulama:
Güç/enerji:
Hava Soğutma Adası (ACC): Tozlu duman gazı (≤550 °C) ile başa çıkmak için, erozyon karşıtı tasarım, yüzgeç ömrünü> 15 yıl yapar ve pürüzsüz borularla karşılaştırıldığında ısı aktarım verimliliği% 35 oranında iyileştirilir.
Gaz türbini atık ısı kazanı: Yüksek sıcaklıklı ve yüksek basınçlı duman gazında kül tıkanmasının önlenmesi ve basınç düşüşünün %20 oranında arttırılması kontrol edilebilir.
Petrokimya:
Kalan yağ ısıtma fırını: viskozluğu> 200cP olan ağır yağı işleyin, tırmıklı yapısı koklamayı engeller ve temizlik döngüsü 2 yıla uzatılır (düz tüp sadece 6 ay);
Katalitik kraklama ünitesi: Katalizör parçacıkları ile petrol ve gaz ısı değişimi, 316L paslanmaz çelik taban borusu kükürt korozyona dayanıklıdır ve ısı transferi katsayısı 450W/m2·K'ya ulaşır.
Çevre koruma mühendisliği:
Duman gazı kükürtsüzleştirme (FGD): pH=1~3 olan ıslak bir duman gazı ortamında, 2205 dupleks paslanmaz çelik yüzgeçler, asitli çiy noktası korozyona karşı dirençlidir.ve kirlenme termal direnci %60 azalır.;
Deniz suyunun tuzdan arındırılması: titanyum yüzgeçleri + bakır-nikel alaşımı taban boruları (C70600), Cl− konsantrasyonu > 50.000ppm toleransına sahip ve buharlaştırıcı verimliliği% 25 artırılır.
Endüstriyel soğutma:
Amonyak soğutma buharlaştırıcısı: Alüminyum tırmıklı yüzgeçler -40 °C düşük sıcaklıklarda buz kristalinin ölçeklenmesine dayanır ve çözme enerji tüketimi% 30 azaltılır.
