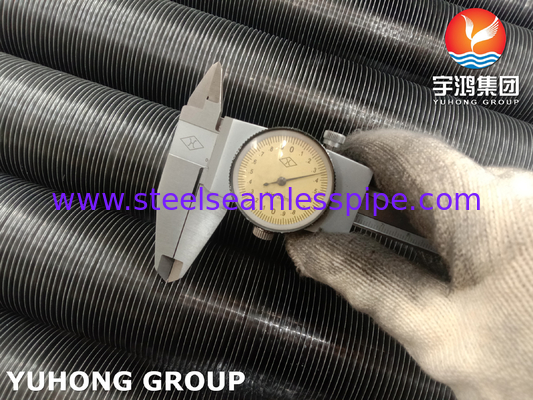

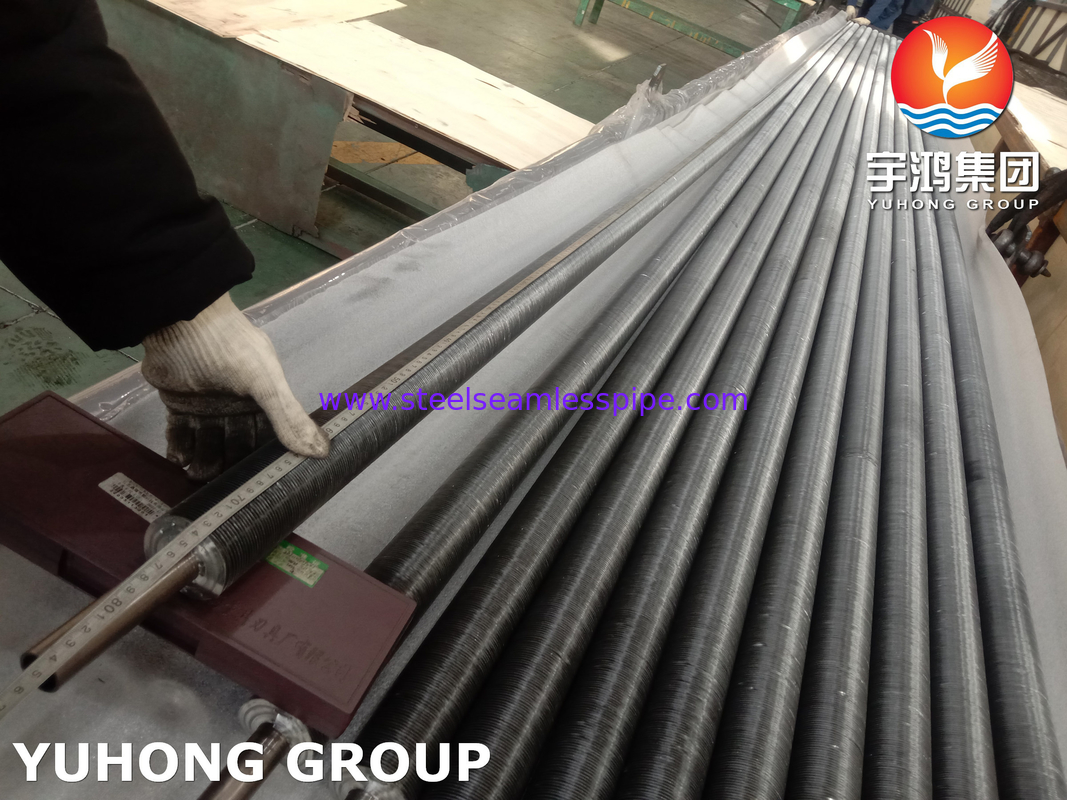

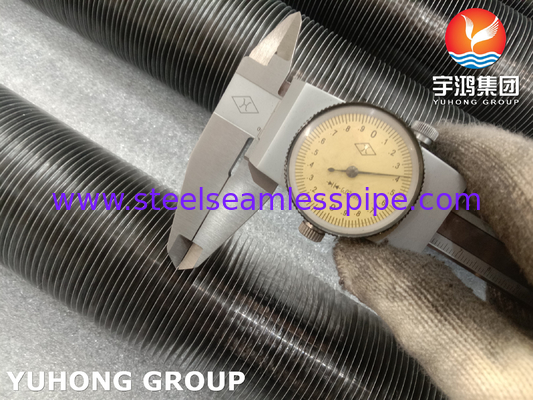

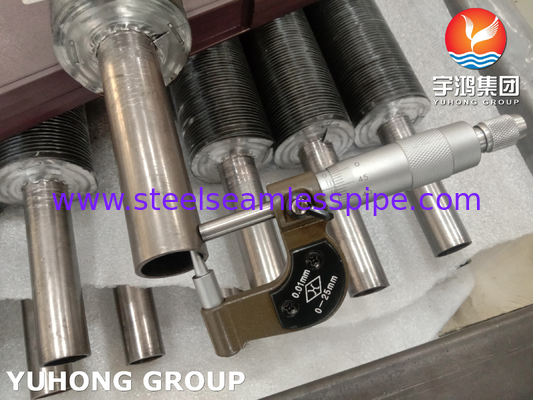

ASME SB163 N04400 Hava soğutucu ve gaz yeniden kaynatma makinesi için alüminyum kanatlı gömülü kanatlı tüp

1Temel boru malzemesi: Monel 400 (UNS N04400)

Bileşik:

• Nikel (Ni): 63%

• Bakır (Cu): 28~34%

• Demir (Fe): ≤2.0%

• Mangan (Mn): ≤2.0%

• Karbon (C): ≤0.3%

• Kükürt (S): ≤ 0,024%

Mekanik özellikleri:

• Çekim sıklığı: 550-780 MPa
• Verim gücü: 240-550 MPa
• Uzunluk: 35-50% (50 mm çapında)
• Sertlik: 70 ¢ 90 HRB (Rockwell B)

Sıcaklık sınırları:

• Sürekli servis: 600°C'ye kadar
• Düşük Sıcaklıkta Kullanım: -200°C (-328°F) 'ye kadar esnekliği korur.

Korozyona direnci:

• Klorit kaynaklı gerginlik korozyon çatlamasına (SCC), çukurlama ve çatlak korozyonuna dirençlidir.
• Sülfürik asit (< 50% konsantrasyon), klorhidrat asit (< 20%), hidrofluorik asit ve alkali ile uyumludur.

2Fin malzemesi: Alüminyum (Al)

• Yüksek Termal İletişimlilik: Alüminyumun üstün ısı aktarım verimliliği genel ısı değişimi hızını arttırır.
• Hafif: Yapısal bütünlüğü korurken montajın toplam ağırlığını azaltır.
• Maliyet etkinliği: Egzotik alaşımlarla karşılaştırıldığında performans ve uygun maliyet arasındaki dengeyi sunar.
• Korozyona Direnci: Doğal olarak ılımlı ortamlar için uygun koruyucu bir oksit tabakası oluşturur (Monel 400 ile birleştirildiğinde, daha sert koşullara uygulanabilirliği genişletir).

3. Tasarım Özellikleri

• Yerleşik Fin Teknolojisi: Alüminyum yüzgeçler, mekanik veya hidrolik genişleme yoluyla Monel 400 taban borusuna sıkı bir şekilde yapıştırılır, böylece optimal termal temas ve dayanıklılık sağlanır.
• Özelleştirme: Belirli ısı transferi gereksinimlerini karşılamak için çeşitli yüzgeç yoğunluklarında, yüksekliklerde ve boru uzunluklarında mevcuttur.
• Uygulama Esnekliği: Petrokimya, güç üretimi ve deniz mühendisliği gibi endüstrilerde ısı değiştiricileri, kondansörler, kazanlar ve soğutma sistemleri için uygundur.

4Uygulama

• Deniz ve Offshore Sistemleri
• Denizleme Tesisi Isı Değiştiricileri
• Sülfürik Asit (H2SO4) Soğutucular
• Asit gazı (H2S) yeniden kaynatıcıları
• Jeotermal tesislerdeki buhar kondansörleri
• Duman gazı atık ısısının geri kazanımı
• Amonyak (NH3) Buharlaştırıcılar
• Sıcaklık Geri Kazanma Havalandırıcıları (HRV)

5. Avantajlar

Dayanıklılık: Monel 400 çukurlara, çatlak korozyona ve stres korozyona dayanıklıdır.

Verimlilik: Alüminyum yüzgeçler hızlı ısı dağılımı için yüzey alanını en üst düzeye çıkarır.

Uyumluluk: Aşırı sıcaklıklarda ve koroziv ortamlarda güvenilir bir şekilde çalışır.
