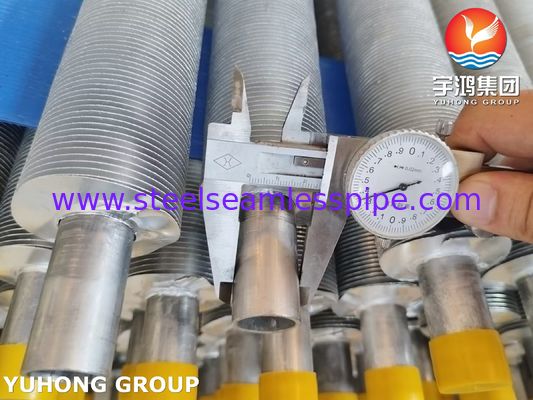

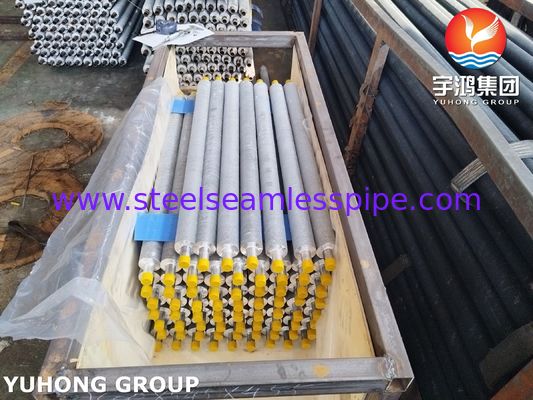

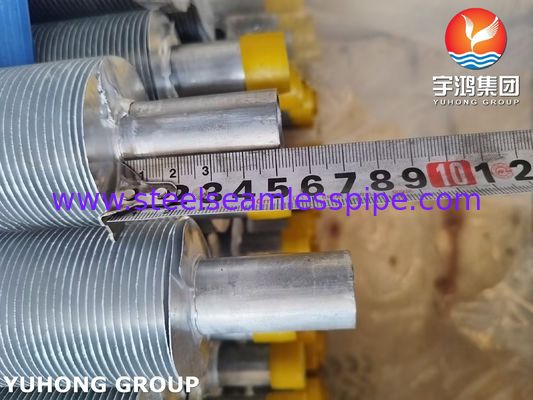

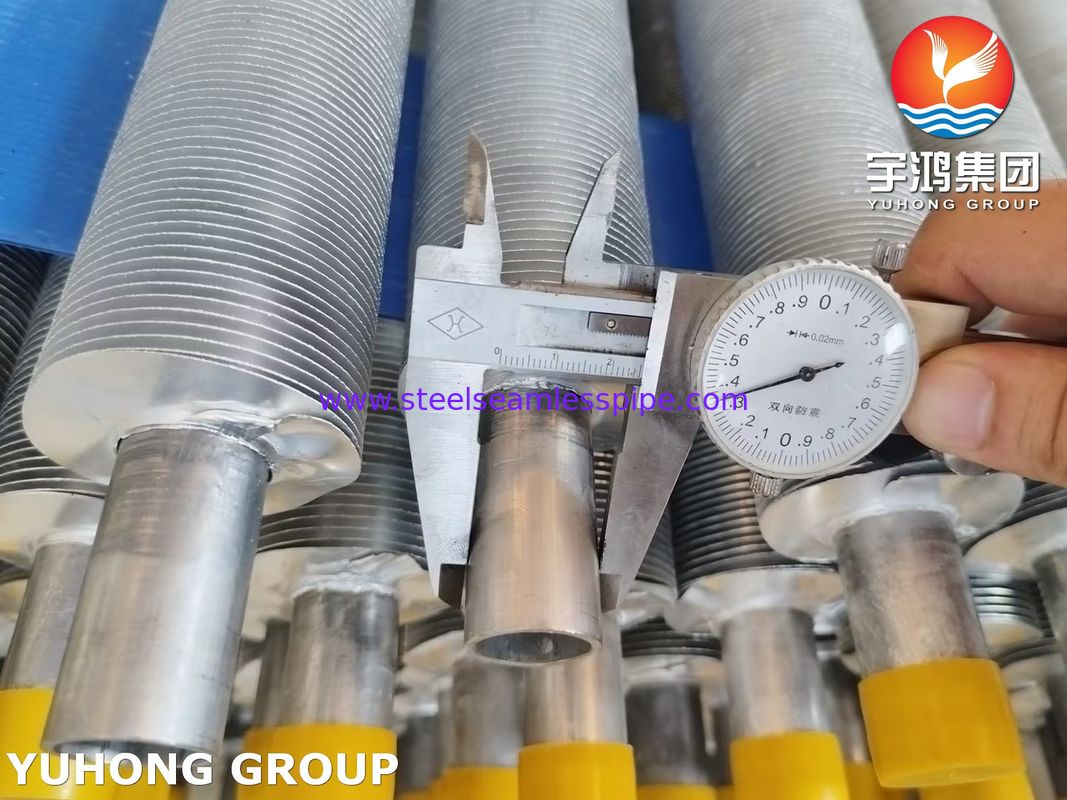

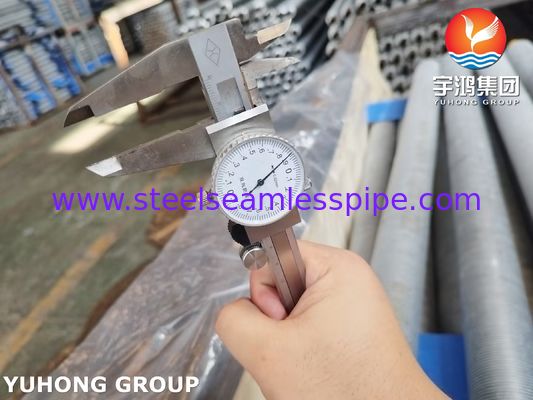

ASME SA249 Paslanmaz Çelik Yüklü Fin Tube Fin Tip L LL KL Hava soğutucu için
Kanatlı tüpler ne için kullanılır?
Fined tüpler, dış sıvıyla temas alanını arttırmak için dış tarafına yüzgeç eklenen bir dizi tüp olan ısı değiştiricilerinin ana bileşenleridir.ısı değişimi için ve tüp içindeki sıvı ile tüp dışındaki sıvı arasındaFined tüpler, lazerli alüminyum kanatları olan alüminyum kaplı karbon çelik düz tüplerdir.
Metal bant (alüminyum, bakır veya paslanmaz çelik) sarmalama, kaynaklama veya yapıştırma yoluyla taban borusunun dış yüzeyine sabitlenir.Temel işlevi ısı değişim alanını artırmak ve hava tarafında ısı transferi verimliliğini artırmaktır..
Yüzgeç şeridi, "L Tipi" olarak işaretlenen sürekli bir spiral yüzgeç oluşturmak için belirli bir açıyla (örneğin 30° ~ 60° spiral bir açı gibi) sarılır.
Yüzgeçin kökü "L" şeklindedir ve yüzgeç ile temel boru arasındaki temas gücünü artırmak ve gevşemesini önlemek için mekanik kilitleme veya kaynakla taban borusuna sabitlenir.
Temel avantaj, titreşim karşıtı performans veya özel ısı transferi yapısı olabilir.Atık ısı geri kazanımı ve diğer senaryolar, ve ortamın özelliklerine (sıcaklık, korozivlik), çevresel koşullara (rüzgar hızı, toz) ve maliyet faktörlerine göre seçilmelidir.
Temel avantajları
Etkili ısı transferi: Yüzgeçin genişletilmiş yüzey alanı, baz tüpünün 10 ~ 30 katına ulaşabilir ve hava tarafındaki ısı transferi verimliliğini önemli ölçüde iyileştirebilir.
Korozyona dayanıklılık: Alüminyum yüzgeç + karbon çelik taban boruları (Al-Fe bimetallik) kullanılırsa, hem maliyet avantajlarına hem de atmosferik korozyona dayanıklılığına sahiptir.
Mekanik dayanıklılık: L şeklindeki kök tasarımı veya kaynak işlemi, yüzgeçlerin yüksek hızda hava akışında kolayca düşmemesini sağlar.
Ekonomik: Büyük ölçekli uygulama için uygun olan yuvarlanmış yüzgeç tüpünden daha düşük maliyetli.
SS304 Kimyasal Kompozisyonlar
| Eleman |
% mevcut |
| Karbon (C) |
0.07 |
| Krom (Cr) |
17.50 - 19.50 |
| Mangan (Mn) |
2.00 |
| Silikon (Si) |
1.00 |
| Fosfor (P) |
0.045 |
| Kükürt (S) |
0.015b) |
| Nikel (Ni) |
8.00 - 10.50 |
| Azot (N) |
0.10 |
| Demir (Fe) |
Bilanç |
SS304 Mekanik Özellikler
| Mülkiyet |
Değer |
| Kapsamlı Güç |
210 MPa |
| Kanıt Stres |
210 Min MPa |
| Çekim Gücü |
520 - 720 MPa |
| Uzunluk |
45 Min% |
Uygulama
Hava soğutucu:
Yüksek sıcaklıklı petrol ve gazı (katalitik kraklama ünitesi çıkış gazı gibi), hafif hidrokarbon yoğunlaşmasını (LPG geri kazanımı gibi) soğutmak için kullanılır.
Örnek: Yaralı Fin tüpü genellikle API 661 standart hava soğutucusunda kullanılır ve kanat tipi orta sıcaklığa göre seçilir (örneğin yüksek sıcaklık için paslanmaz çelik kanat gibi).
Atık ısı geri kazanım sistemi:
Duman gazı atık ısı kazanında ısıyı geri kazanmak için, yüzgeç malzemesinin yüksek sıcaklık oksidasyona dayanıklı olması gerekir (örneğin 409 paslanmaz çelik).
Soğutma ekipmanları:
Amonyak veya Freon kondansatörlerinin dış kanat tüpleri, alüminyum kanatları ağırlığı azaltabilir ve korozyonu önleyebilir.
