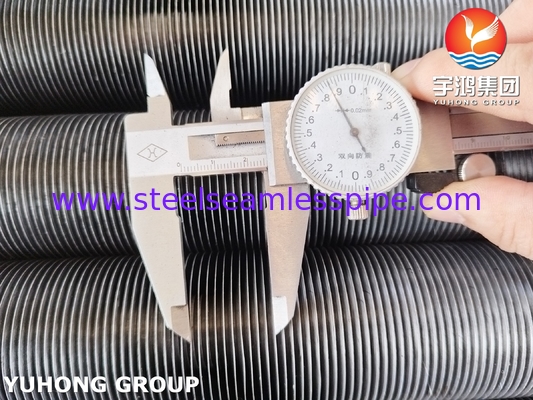

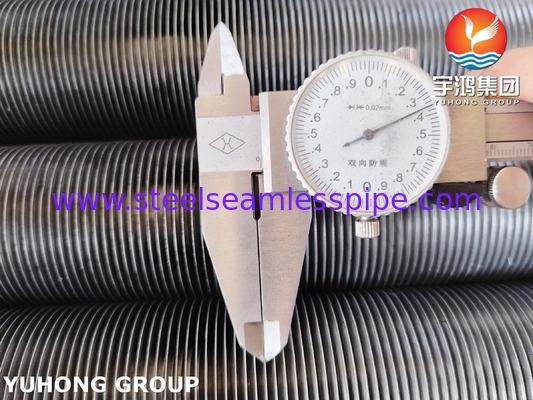

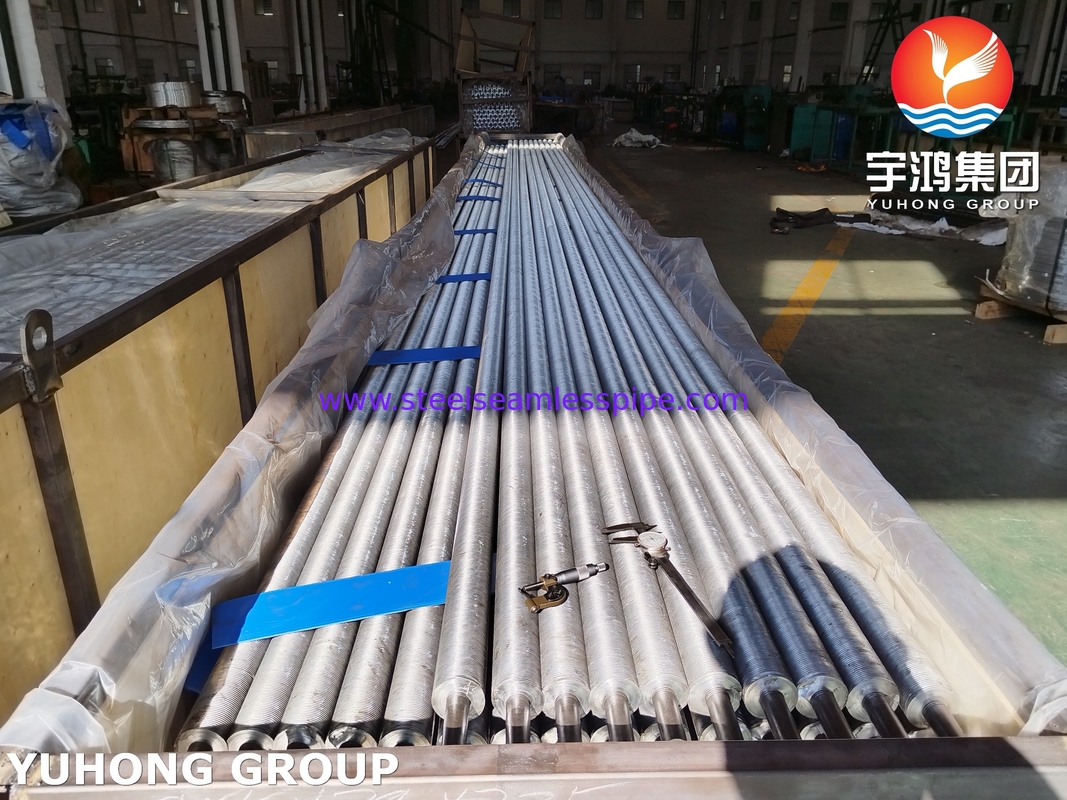

ASTM A213 T5 Kondensör Buharatçıları İçin G Tipi Fin tüpü

A213 T5 Embedded Fin Tube, zorlu endüstriyel uygulamalar için tasarlanmış yüksek performanslı bir ısı transferi bileşenidir.ve kullanım durumları:

1Temel tüp malzemesi: ASTM A213 T5

Alaşım Kompozisyonu: ASTM A213 T5 standartlarına uygun krom-molibdenum (5Cr-0.5Mo) çelik.

Anahtar özellikler:

Yüksek sıcaklık dayanıklılığı: 600 ° C'ye kadar sıcaklıklarda mekanik bütünlüğünü korur.

Korozyona/oksidasyona dayanıklılık: Krom içeriği buhar/yüksek sıcaklık ortamlarında ölçeklenmeye ve oksidasyona dayanıklılık sağlar.

Dikişsiz Yapı: Yüksek basınç koşullarında güvenilirliği sağlayan kaynak olmadan üretilir (katillerde ve süper ısıtıcılarda yaygın).

2. İçeriye yerleştirilmiş yüzgeç tasarımı

Yapım süreci:

Çukurlama: Basak tüpün dış yüzeyine hassas işlenmiş spiral veya uzunlamalı çukurlar kesilir.

Fin Ekleme: Metal yüzgeçler (genellikle karbon çelik, paslanmaz çelik veya alaşımlı çelik) mekanik olarak sıkar veya oluklara yuvarlanır.

Yapıştırma: Yırtılar soğuk işlenerek oluklara yerleştirilir ve kaynaklanmadan sıkı mekanik bir bağ oluşturur.

Geometri: Helikal (spiral) veya boylamlı (düz) yüzgeçler; daha fazla türbülans için tırmıklı yüzgeçler.

3. Ana Özellikler

Termal Verimlilik: Artan yüzey alanı (çıplak tüpün 10x15'e kadar) gazdan sıvıya veya sıvıdan sıvıya sistemlerde ısı aktarım hızlarını artırır.

Düşük konveksiyon ortamları (örneğin egzoz gazları) ile uygulamalar için idealdir.

Mekanik Dayanıklılık: Dahili yüzgeçler termal döngü veya titreşimden kaynaklanan gevşemeye karşı dayanıklıdır.

Hiç kaynak yorgunluğu yok, bu da onları yüksek sıcaklıklı, yüksek stresli ortamlar için uygun kılıyor.

Özelleştirme: Finler, belirli yükler için (örneğin kül yüklü duman gazı, koroziv sıvılar) performansı optimize etmek için yükseklik, kalınlık, aralık ve malzeme olarak uyarlanabilir.

4Uygulamalar

Elektrik üretimi: Kazanlar, süper ısıtıcılar, ekonomikleştiriciler ve hava ön ısıtıcıları.

Petrokimya: Isı geri kazanım buhar jeneratörleri (HRSG), reformörler.

Endüstriyel HVAC: Fırınlardan veya fırınlardan atık ısı geri kazanımı.

Deniz/Deniz: Motor soğutması veya yakıt ısıtması için kompakt ısı değiştiricileri.

6. Saldırılmış/Sürülmüş Pencerelere Karşı Avantajlar

Termal Bozulma Yok: Soğuk işleme, temel tüpün metalürjik özelliklerini korur.

Daha Düşük Kirlenme Riski: Yumuşak oluk-parmak arayüzü kül / enkaz birikmesini en aza indirir.

Ucuz: Kötü koşullarda daha uzun kullanım ömrü bakım maliyetlerini azaltır.

7Standartlar ve Sertifikalar

ASME Bölümü I (enerji kazanları) ve Bölümü VIII (basınçlı kaplar) ile uyumludur.

Test: Hidrostatik test, yıkıcı olmayan test (NDT) ve üreticinin protokollerine göre kanat bağ gücü doğrulama.
