ASTM A213 T9 Hava ısıtıcı ve ekonomizörler için dikişsiz boru

ASTM A213 T9 Tüklü Tüpün Ana Özellikleri

1Malzeme bileşimi

• T9 sınıfı, %9 krom ve %1 molibden içeren düşük alaşımlı bir çeliktir ve karbon çeliklere kıyasla yüksek sıcaklıklarda daha iyi oksidasyon ve korozyon direnci sağlar.
• ASTM A213'e uygun, dikişsiz ferritik ve austenitik çelik kazan, süper ısıtıcı ve ısı değiştiricisi borularını kapsar.

2- Döşeme tasarımı.

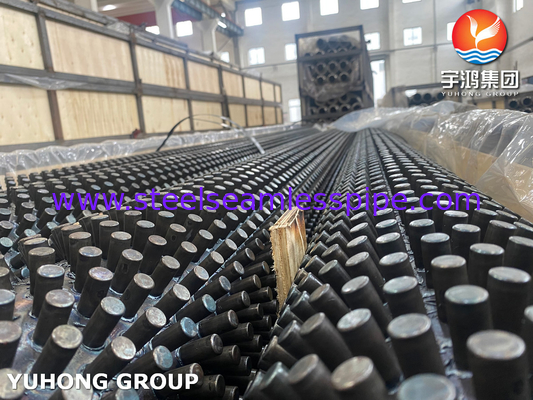

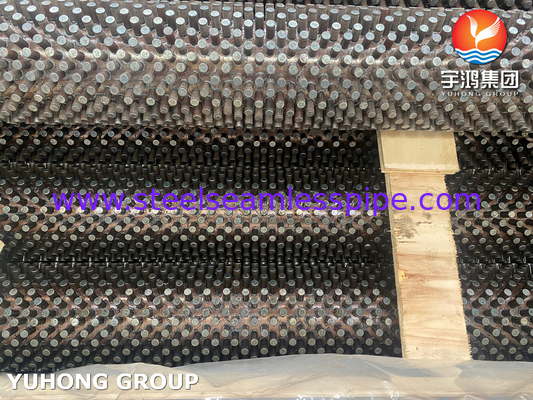

• Gaz-sıvı veya gaz-buhar uygulamalarında ısı aktarımını iyileştirmek için borunun dış yüzeyine direnciyle kaynaklanmış çubuklar (pinler veya çıkıntılar).
• Yaygın stud malzemeleri hizmet koşullarına bağlı olarak karbon çelik, paslanmaz çelik veya alaşımlı çelik içerir.

3. Standartlar ve Özellikler

• ASTM A213: Yüksek sıcaklıkta hizmet için dikişsiz boruları kapsar.
• ASME SA213: Eşdeğer ASME Kazan ve Basınçlı Kap Kodu sürümü.
• Stud kaynak standartları: Genellikle direnç kaynak için AWS C1.1'i takip eder.

4- Tüklü tüplerin faydaları

• Artan yüzey alanı nedeniyle daha iyi ısı aktarımı.
• Tütsü gazı uygulamalarında daha az kirlenme ve daha iyi gaz akışı.
• Yüksek sıcaklıkta koroziv ortamlarda daha iyi dayanıklılık.

5Üretim ve Test

• Dikişsiz tüp üretimi (mandrel olarak yuvarlanmış veya ekstrüde edilmiş)

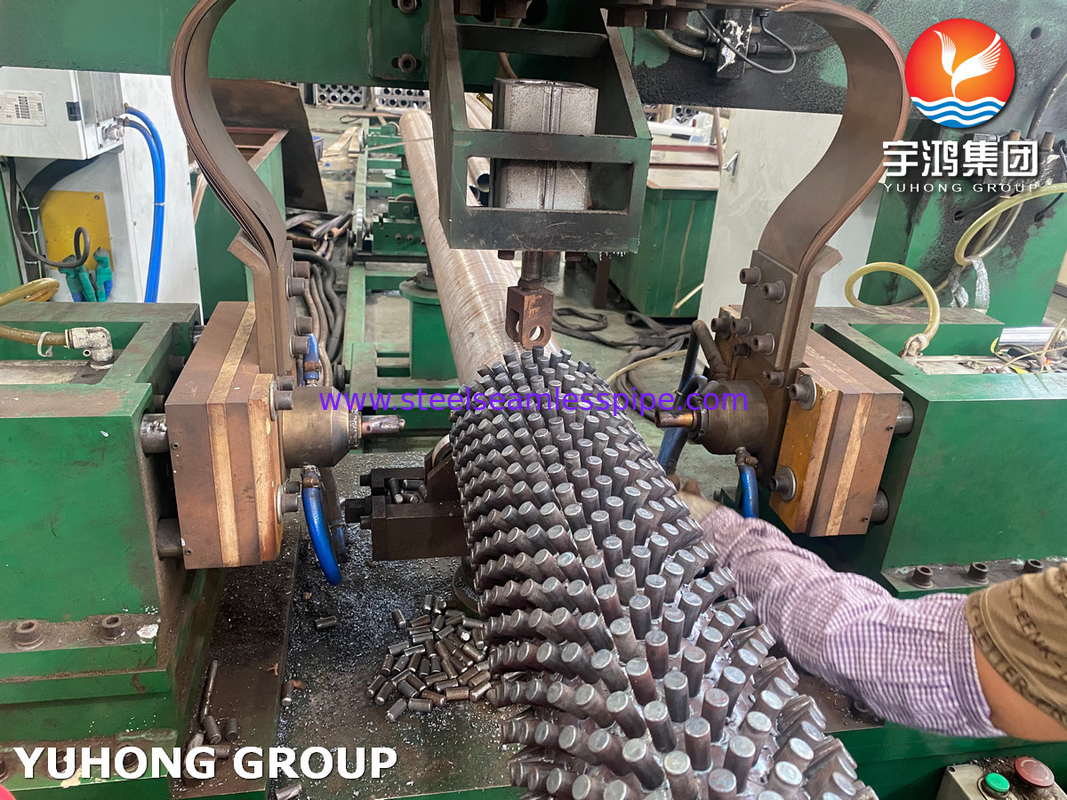

• Kontrolü altında yapılan çubuk kaynak.
• Hidrostatik, ultrasonik veya girdap akımı testi gibi yıkıcı olmayan test (NDT).
• ASTM A213 gereksinimlerine göre kimyasal ve mekanik test.

ASTM A213 T9 Tüklü Tüp Uygulamaları

ASTM A213 T9 dikişli tüp, yüksek sıcaklıklı, yüksek basınçlı ortamlar için özel olarak tasarlanmıştır. Yüksek ısı aktarımı ve oksidasyona / korozyona direnç kritiktir.Aşağıda bu tüpün mükemmel olduğu bazı önemli uygulamalar bulunmaktadır:

1Atık ısı geri kazanma kazanları

• Elektrik santrallerinde ve rafinerilerde egzoz gazlarından (örneğin, gaz türbini duman gazı) ısı kazanmak için HRSG'lerde (Isı Geri Kazanım Buhar Jeneratörleri) kullanılır.

Neden T9?

• Duman gazı ortamlarında (~ 1,100 ° F / 593 ° C'ye kadar) sülfitasyona ve oksidasyona karşı dayanıklıdır.
• Çubuklar sıcak gazlardan ısı emicilik verimini arttırır.

2. Kömürle çalışan ve biyomassa kazanları

• Konveksiyon geçişi ve duman gazı sıcaklıklarının yüksek olduğu ekonomizer bölümleri (~ 800 ∼ 1200 ° F / 427 ∼ 649 ° C).

Niye dikili?

• Gaz akışını bozarak külün kirlenmesini önler.
• Düşük sıcaklık bölgelerinde ısı alımını iyileştirir.

3Sıvı yatak kazanları (CFB ve BFB)

• Dolaşımlı sıvı yataklı (CFB) ve kabarcıklı sıvı yataklı (BFB) kazanlarda kullanılır.

Neden T9?

• Kırıcı yatak malzemelerinden erozyon-korozyona dayanıklı.
• Molibden içeriği, döngüsel yükler altında sürünme direncine yardımcı olur.

4Rafineri ve Petrokimya Isıtmaları

• Ateşli ısıtıcı konveksiyon bölümleri (örneğin ham yağ ısıtıcıları, reformör fırınlar).

Neden Tüklü Tüpler?

• Sıcak yanma gazlarından ısı geri kazanımını en üst düzeye çıkarır.
• Sıcaklık dağılımını iyileştirerek sıcak noktaları azaltır.

5Hava ısıtıcı ve ekonomizörler.

• Elektrik santrallerindeki yenilenebilir/yenilenebilir hava ısıtıcıları.

Neden T9?

• Kükürt içeren duman gazlarını karbon çelikten daha iyi idare eder.
• Çubuklar uçan külün birikmesini önler ve termal verimliliği arttırır.
