Saldırılmış spiral sarmal tırnaklı tüp, ısı değiştiricisi için HFW Fin tüpü
Genel bakış
HFW (Yüksek frekanslı kaynaklı) Fin TubesDışarıdan kaynaklı yüzgeçli bir taban borusundan oluşan ısı değiştiricisi bileşenleridir. Yüzgeçler yüksek frekanslı bir elektrik akımı kullanarak boruya bağlanır ve sağlam bir metalürjik bağ oluşturur.Bu tasarım, kazanlar gibi uygulamalarda verimli ısı aktarımı için yüzey alanını en üst düzeye çıkarır, hava soğutucuları ve ekonomizörler.
-
-
Tüp malzemesi:
Ana boru tipik olarak, uygulamanın özel gereksinimlerine bağlı olarak karbon çelik, paslanmaz çelik veya diğer alaşımlar gibi malzemelerden yapılır.
Pençeler:
Yüzgeçler sarmal ve tırmıklıdır, yani ana tüpün dış yüzeyinin etrafında spiral şeklinde sarılırlar ve sürekli bir sarmal desen oluştururlar.Serratörler hava veya gaz akışında türbülans yaratır., ısı aktarımını iyileştirir.
Kaynaklama süreci:
Yüzgeçler ana tüpün dış yüzeyine kaynaklanır.
Helical yapılandırma:
Peneklerin spiral yapılandırması, düz peneklere kıyasla ısı alışverişi için daha büyük bir yüzey alanı sağlar.
Dikişli tasarım:
Yüzgeçlerdeki tırmıklı kenarlar üzerlerinden akan sıvıda veya gazda türbülans yaratır.Bu türbülans sınır katmanını bozar ve tüp yüzeyi ile sıvı veya gaz arasındaki daha iyi ısı aktarımını teşvik eder.
Isı aktarım verimliliği:
Helikal yüzgeçlerin ve tırmıklı kenarların kombinasyonu, yüzgeç yüzeyinde durgun bir sınır tabakasının oluşmasını önleyerek ısı aktarımı verimliliğini artırır.Bu tasarım, yüksek verimli ısı değişimi gerektiren uygulamalarda özellikle etkilidir.
-
Kullanım vakaları:
-
Hava soğutmalı ısı değiştiricileri (ACHE).
-
Ateşli ısıtıcılar, kazanlar ve kondansörler.
-
Paslanmaz çelik veya dupleks malzemelerle eşleştirildiğinde aşındırıcı ortamlar (örneğin, açık deniz platformları, kimyasal tesisler).
-
Avantajlar
-
Verimlilik:Büyük yüzey alanı nedeniyle iyileştirilmiş ısı aktarımı.
-
Dayanıklılık:Güçlü kaynak eklemleri ısı döngüsüne ve mekanik strese dayanır.
-
Korozyona direnci:Zorlu koşullar için isteğe bağlı malzemeler (örneğin, SS 316L, süper dupleks).
-

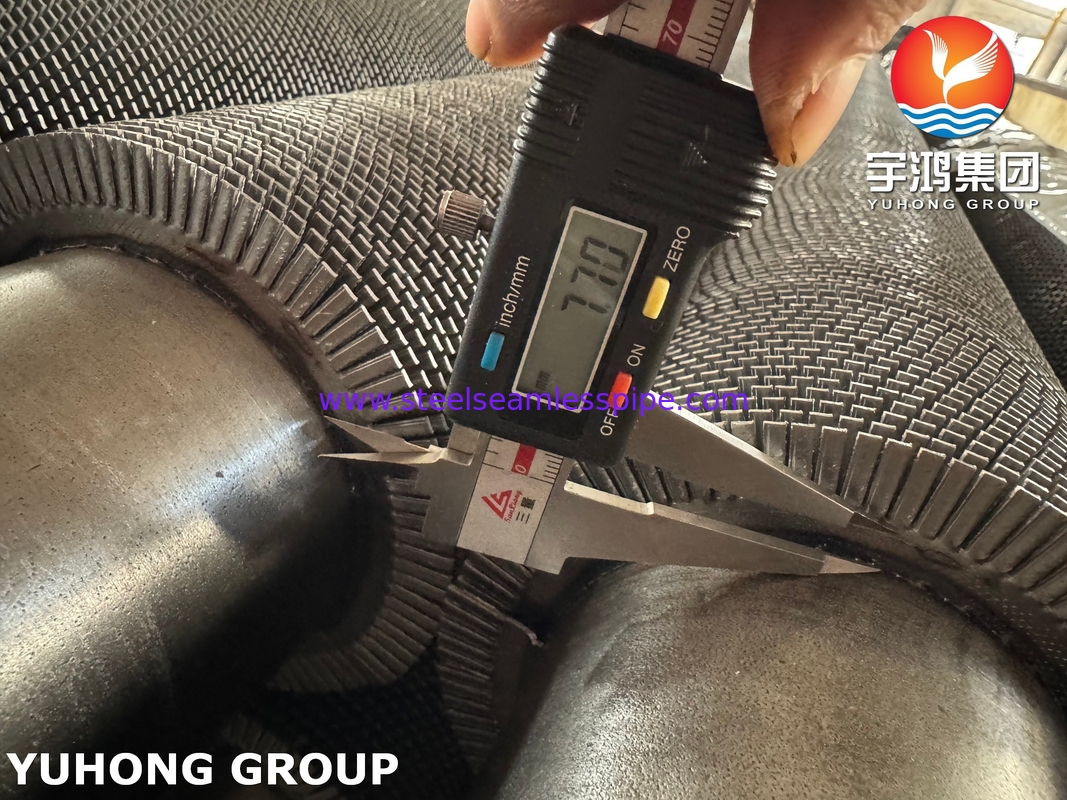

Özellik:Özel termal performans için özel kanat geometri (yükseklik, şekil).

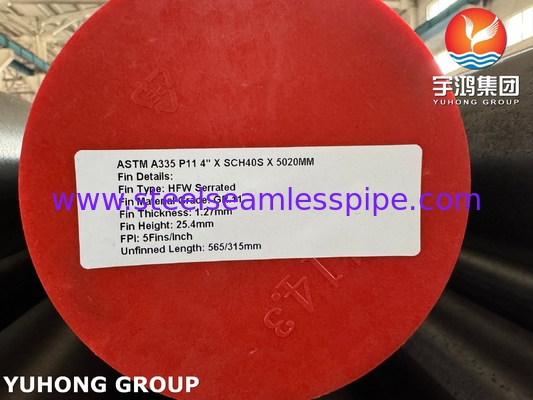

Temel tüp ayrıntıları tüpler çap aralığı

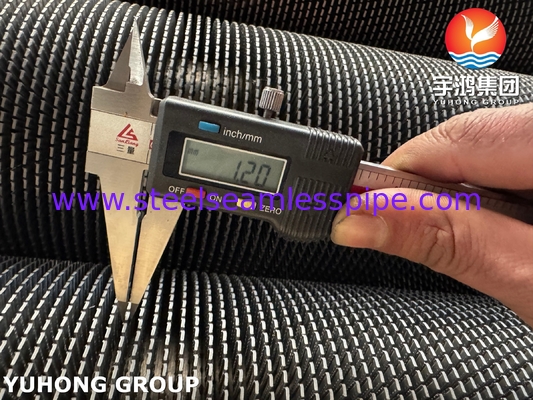

15.88 mm'den 219 mm'e kadar borular kalınlık aralığı: 1.651 mm'den 16 mm'e kadar boru malzemesi: Karbon çelik dikişsiz borular, paslanmaz çelik, karbon alaşımlı çelik, Corten çelik, dupleks paslanmaz çelik,Süper Dupleks Paslanmaz Çelik S32750, Inconel Alaşımı, Yüksek Kromo Yüksek Nikel Alaşımı, CK 20 malzemesi ve bazı diğer malzemeler. Fin Detayları Fin Kalınlığı: Min. 0.8 mm'den Maks. 4 mm'ye kadar Fin Yüksekliği: Min. 0.25 ′′ (6.35 mm) Max.1.5 ′′ (38 mm) Fin Density: Min 43 Fin per Meter to Max. 287 Fin per Meter Malzeme: Karbon Çelik, Paslanmaz Çelik, Alaşımlı Çelik, Corten Çelik, Dupleks Çelik ve Incoloy Alaşımlı.
Yüksek frekanslı kaynak spiral teknolojisini, yüksek frekanslı güç kaynakları ile ulusal patent teknolojisini, aynı zamanda çelik şeridi, çelik borusunu ısıtmak için ısı kaynağı olarak benimsiyor.Onu bir bütün olarak kaynaştıracağım.Bu teknolojinin yüksek termal verimlilik, büyük ısı dağılım alanı, uzun hizmet ömrü, menzil uyarlama sıcaklığı, yüksek basınç vb. gibi özellikleri vardır.
Yüksek frekanslı kaynak spiral kanat tüpünün avantajları
1Basit ve ekonomik montaj Yüksek frekanslı kaynak spiral kanatlı tüpün maksimum uzunluğu 6 metreye ulaşabilir, bu da birleşim noktalarını azaltır ve montajı daha ekonomik hale getirir.verimli, ve ayrıca eklemlerin sızma olasılığını azaltır.
2Kurulumdan sonra, yüksek frekanslı kaynak spiral kanat tüpünün artık bakım gerektirmediği belirtildi.
3. Yüksek verimlilik Yüksek frekanslı kaynak spiral kanat tüpünün ısı dağılımı alanı, ışık tüpünün 8 katından fazladır. Dahili pürüzsüzdür, bu nedenle iç akış direnci küçüktür.
4. Uzun hizmet ömrü Fin ve yüksek mekanik dayanıklılık ile borular, bu nedenle germe dayanıklılığı 200 mpa'dan fazla.Kaynatılabilir yüzgeç malzemesiKarbon çelik, paslanmaz çelik, alaşımlı çelik, korozyona dayanıklı çelik.
Başvurular
- HVAC & Boiler
- Elektrik Santralleri
- Sıcaklık Geri Kazanım Buhar Jeneratörleri
- Petrokimya Endüstrisi
- Deniz Uygulamaları
- Soğutma Uygulamaları
- Ekonomizörler
- Petrol ve gaz soğutucuları
- Tesisat ve Klima
- Kondensatörler ve Buharatçılar
- Kabuk ve tüp ısı değişimi
