Yüksek frekanslı kaynaklı sarmal tırnaklı kaynak borusu Fin Tubes HFW

Yüksek frekanslı kaynaklı sarmal tırnaklı kaynak borusu Fin Tubes HFW

HFW (Yüksek Frekanslı Kaynaklı) katı kanatlı borular, çeşitli endüstriyel uygulamalarda kullanılan özel ısı değiştirme bileşenleridir.Sıcaklık değişimi için kullanılabilir yüzey alanını artırarak ısı transferi verimliliğini artırmak için tasarlanmışlardır.İşte en önemli özelliklerinin ve uygulamalarının genel bir bakışı:

Ana özellikler
1İnşaat:
- Temel boru: Genellikle karbon çelik, paslanmaz çelik veya diğer alaşımlardan yapılır.
- Pençeler: Katı pençeler, yüksek frekanslı kaynak teknolojisi kullanılarak taban borusunun dış yüzeyine kaynaklanır.

2Yüksek frekanslı kaynak (HFW):
- Bu işlem, yüzgeçler ile taban borusu arasında güçlü bir metalürjik bağ sağlayarak mükemmel termal iletkenlik ve mekanik dayanıklılık sağlar.

3Yüzgeç türleri:
- Katı yüzgeçler sürekli ve ısı aktarımı için tek tip bir yüzey sağlar.
- Yüzgeçler, uygulama gereksinimlerine bağlı olarak spiral veya uzunlamalı olabilir.

4Avantajları:
- Gelişmiş ısı transferi: Artan yüzey alanı ısı değişimi verimliliğini artırır.
- Dayanıklılık: Kaynaklı yüzgeçler dayanıklı ve mekanik hasara dayanıklıdır.
- Çok yönlülük: Çok çeşitli sıcaklıklar ve basınçlar için uygundur.
- Kompakt tasarım: Isı değiştiricilerindeki alanın daha verimli kullanılmasına izin verir.

Uygulamalar:
1Isı Değiştiricileri:
- Hava soğutmalı ısı değiştiricilerinde, ekonomizatörlerde ve rekuperatörlerde kullanılır.
- Petrokimya, elektrik üretimi ve HVAC gibi endüstrilerde yaygın.

2. Kazanlar ve Isı Geri Kazanma Sistemleri:
- Isı aktarımını iyileştirerek kazanların ve ısı geri kazanım ünitelerinin verimliliğini arttırır.

3İşlem endüstrileri:
- Kimyasal ve gıda işleme endüstrileri gibi hassas sıcaklık kontrolü gerektiren süreçlerde kullanılır.

4Soğutma ve Klima:
- Soğutma verimliliğini artırmak için kondansatörlerde ve buharlaştırıcılarda kullanılır.

Seçim Konusunda:
- Malzeme uyumluluğu: Temel boru ve yüzgeç için kullanılan malzemelerin çalışma ortamıyla uyumlu olduğundan emin olun (örneğin korozyon direnci).
- Fin yoğunluğu ve yüksekliği: Özel ısı aktarımı gereksinimleri ve alan kısıtlamalarına göre kanat yoğunluğunu ve yüksekliğini optimize edin.
- Çalışma koşulları: Kanatlı boruları seçerken sıcaklık, basınç ve sıvı özellikleri gibi faktörleri göz önünde bulundurun.

Bakım:
- Özellikle kirlenmeye veya korozyona eğilimli ortamlarda, en iyi performansı korumak için düzenli denetim ve temizlik gereklidir.

HFW katı kanatlı borular, çeşitli endüstriyel uygulamalarda ısı aktarımını artırmak için güvenilir ve verimli bir çözümdür, zorlu koşullarda dayanıklılık ve performans sunar.

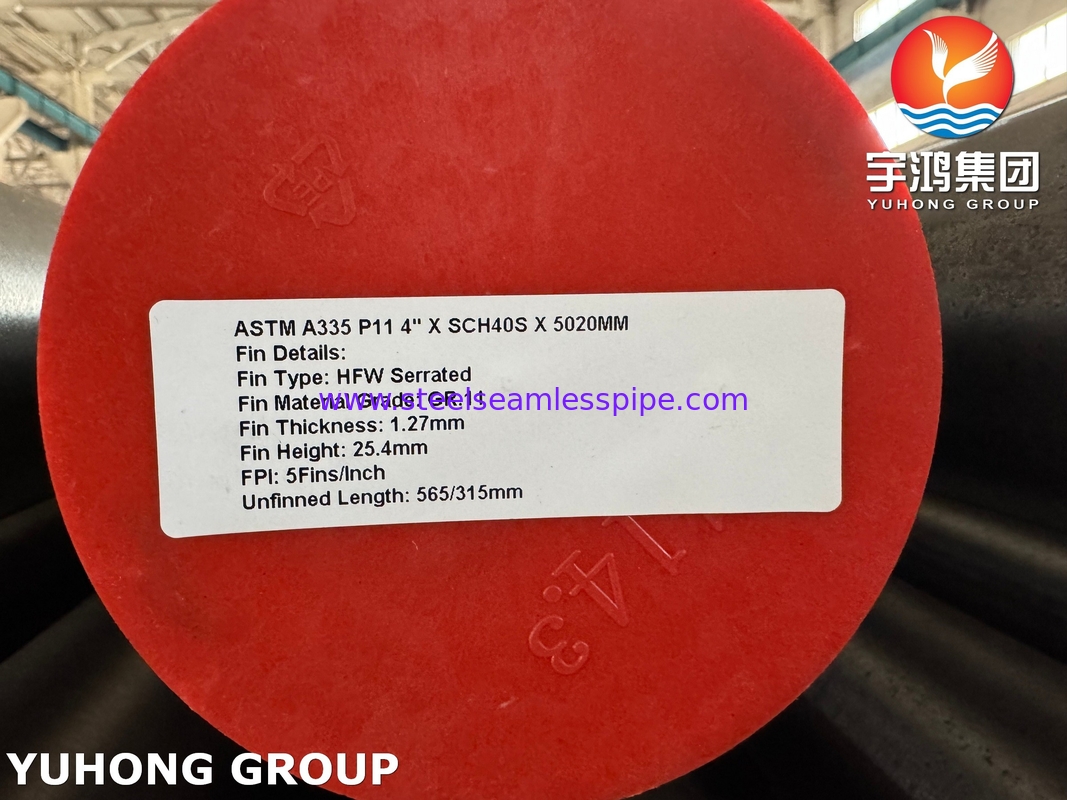

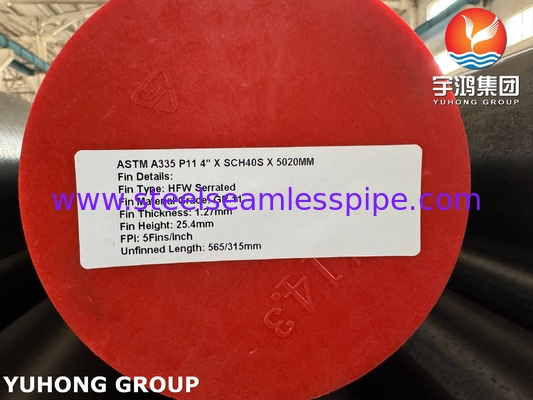

Teknik ayrıntılar/Base Tube ayrıntıları

Tüp çapı: 20 mm OD Min'den 219 mm OD Max'e.

Boru kalınlığı: En az 2 mm'den 16 mm'e kadar

Tüp malzemesi: Karbon Çelik, Paslanmaz Çelik, Alloy Çelik, Corten Çelik, Duplex Çelik, Süper Duplex Çelik, Inconel, Yüksek Chrome Yüksek Nikel & Incolloy ve bazı diğer malzemeler.

Fin Ayrıntıları

Pençeler kalınlığı: Min. 0,8 mm'den Max. 4 mm'ye kadar

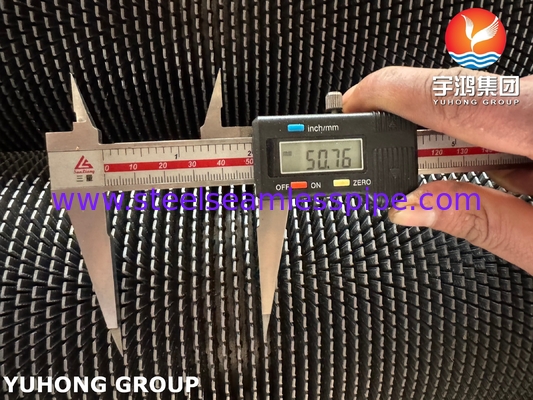

Pençeler Yüksekliği: Min 0.25 ′′ (6.35 mm) Max.1.5 ′′ (38 mm)

Fin yoğunluğu: Min 43 Fin Per Meter Max. 287 Fin Per Meter

Malzeme: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift kat çelik ve enkolyo.

Parça sayısı,

Temel boru: Diametre, kalınlık, uzunluk ve malzeme özellikleri.

Pençeler: malzeme özelliği, türü (sert veya tırmıklı), yüksekliği, kalınlığı, aralıkları, pençeli uzunluğu ve pençesiz kesimleri. Gerekirse kaynak hazırlık ayrıntıları.

Teslimat süresi gereklidir.
