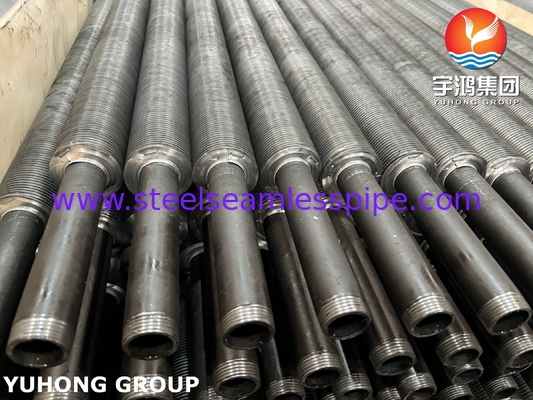

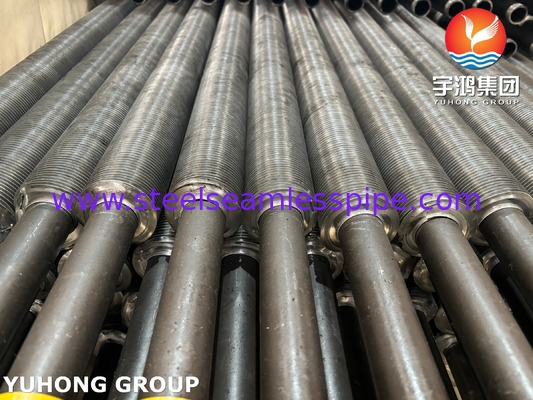

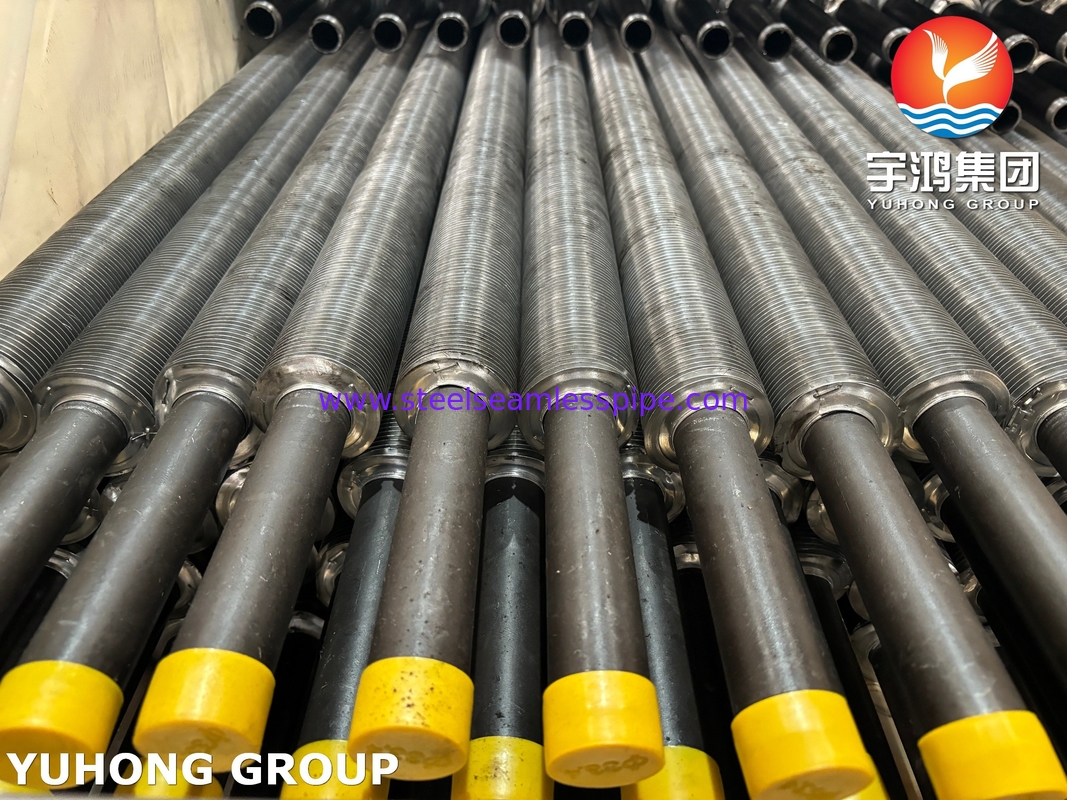

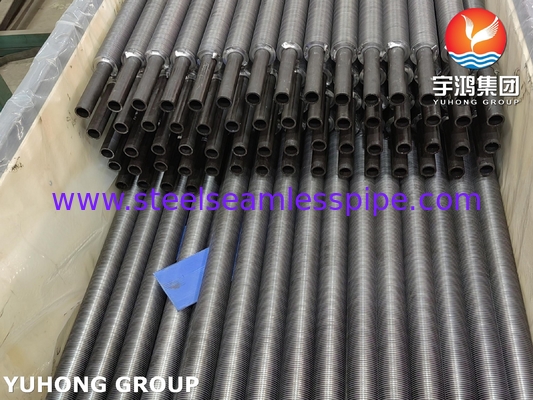

Karbon Çelik ASTM A179 L Tipi Fin Tüpleri Isı Değiştiricileri ve Sanayi için
Özet:
"L" tipi bir yüzgeç tüpünde (ayrıca "L" ayak yüzgeç tüpü olarak da adlandırılır), yüzgeçler, yüzgeç malzemesinin bir taban tüpünün etrafında spiral olarak sarılması ile inşa edilir.Pençe tüpünün tabanı "L" şeklinde şekillendirilmiştirBu tasarım sadece yüzgeçler için sağlam bir temel sağlamakla kalmaz, aynı zamanda atmosferik korozyona karşı da bir miktar koruma sağlar.
L-fin borular verimli ısı aktarımı için tasarlanmıştır. Kalenderleme sürecinde trapezoidal şekilleri oluşur ve bu da pençeleri boruya sıkıca bağlayarak optimum ısı akışını sağlar.Termal direnci en aza indirmekBu tasarım, verimli termal performans için tekdüze kanat mesafesini korur.
Ana özellikler şunlardır:
Yüksek sıcaklığa dayanıklılık: Atmosferik korozyon veya termal stres olmadan 230 °C'ye kadar sıcaklığa dayanabilir.
Korozyon koruması: Yüzgeç şeritleri ile boru yüzeyi arasındaki temas alanı boru duvarını atmosferik korozyondan korur.
Maliyet etkin tasarımı: Bu L tipi yapılandırma, LL, KL veya G gömülü gibi diğer tasarımlara kıyasla daha ekonomiktir.
L tipi kanatlı boru, kanat şeridi ile boru yüzeyi arasındaki temas alanını sağlar ve boru duvarını atmosferik korozyondan korur.
Tüp 150°C'ye kadar sıcaklığa dayanabilir ve atmosferik korozyon veya termal stres riski yoktur.
Temel tüp malzemesi:
Paslanmaz çelik, karbon çelik, bakır alaşımı, alaşımlı çelik (teorik sınır yoktur)
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTMA192
ASTM B111 C70600 C44300 C68700 C71500...
Yüzgeç malzemesi:Alüminyum, bakır
A179 Kimyasal bileşim
| Eleman |
A/SA 179 |
| C |
0.06-0.18 |
| M |
0.27-0.63 |
| P |
≤0,035 maksimum |
| S |
≤0,035 maksimum |
ASTM A179 Malzeme Özellikleri
|
Eleman
|
A/SA 179
|
|
Çekim sıklığı KSI (MPa)
|
47 (325)
|
|
Verim gücü KSI (MPa)
|
47 (325)
|
|
Uzunluk min. %
|
35
|
Eşdeğer malzeme:
| Sınıf |
ASTM A179 / ASME SA179 |
| UNS No. |
K01200 |
| Eski İngiliz |
BS |
CFS 320 |
| Almanca |
- Hayır. |
1629 / 17175 |
| Sayı |
1.0309 / 1.0305 |
| Belçika |
629 |
| Japon JIS |
D3563 / G3461 |
| Fransızca |
A49-215 |
| İtalyanca |
5462 |
Uygulamalar:
Elektrik santrallerindeki ısı değiştiriciler
Buhar yoğunlaştırma sistemleri
Kimya ve petrokimya endüstrileri
Gıda işleme tesisleri ve soğutma teknolojisi
Endüstri (demir fabrikaları, yakıcılar, gaz sıkıştırma tesisleri)
