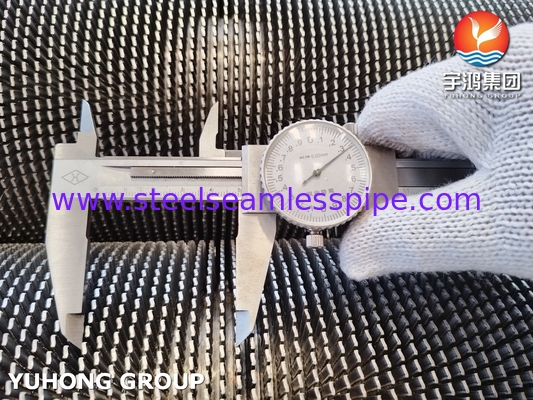

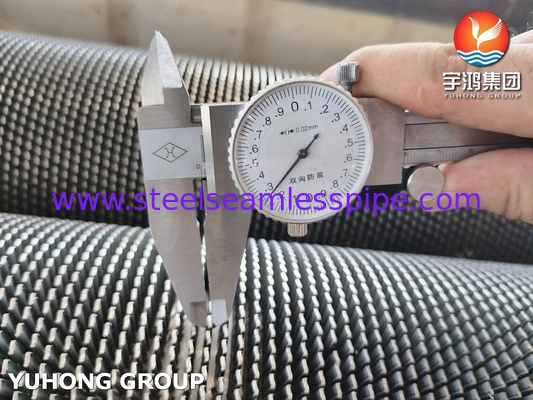

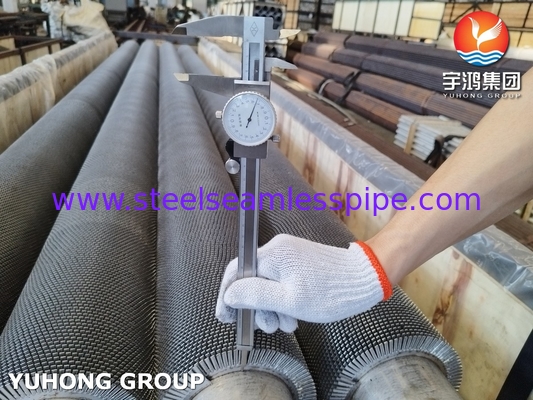

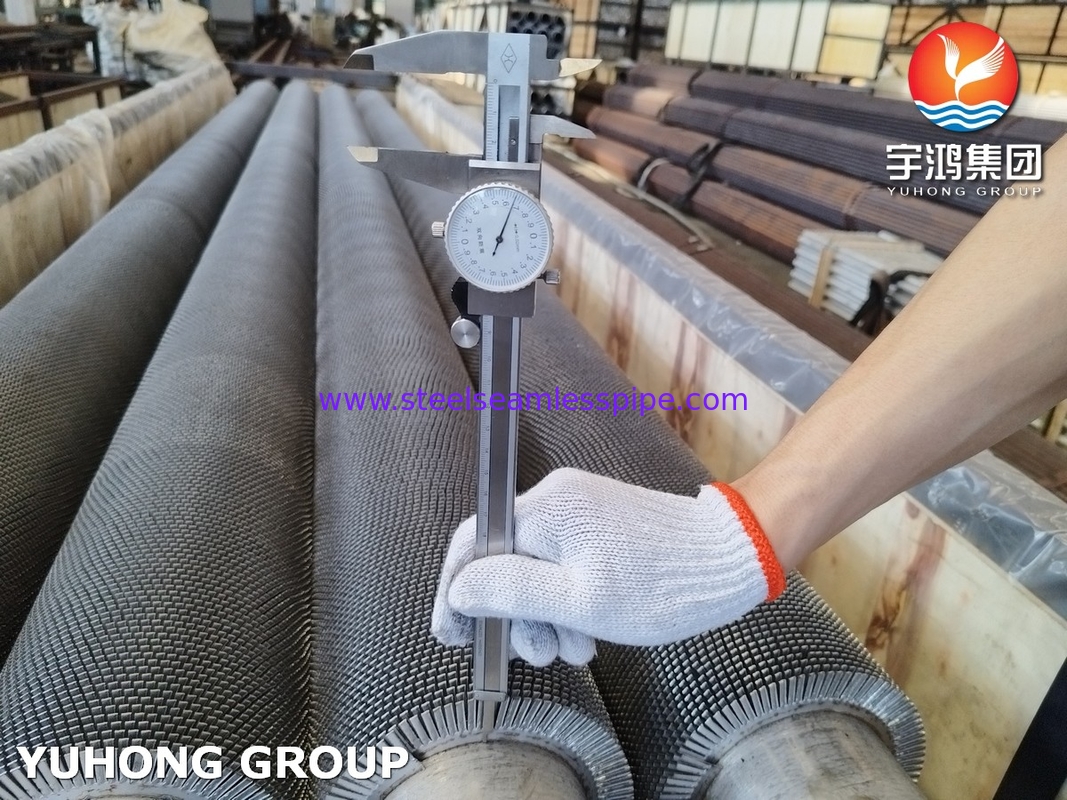

ASTM A312 TP304HPaslanmaz çelik HFW Fined Tube Spiral Serrated Fin Tube
HFW Helikal kanatlı borular hem Solid kanatlı tip hem de Serrated tipinde üretilir. 304H paslanmaz çelik borular 304 paslanmaz çelik,Mükemmel korozyon direnci ve mekanik özellikleriyle bilinirASTM A312 TP304H paslanmaz çelik HFW kanatlı borular, ısı performansını artırabilir ve aslında çeşitli uygulamalarda ısı aktarımını optimize etmek için tasarlanmıştır.
1Katı kanatlı tüpler:Tüp etrafında spiral bir desenle sarılmış sürekli katı yüzgeçler.
Avantajları:
Verimli Isı Aktarımı: Katı yüzgeçler, ısı alışverişi için daha büyük bir yüzey alanı sağlar.
Dayanıklılık: Yüksek basınçlı uygulamalar için uygun sağlam yapı.

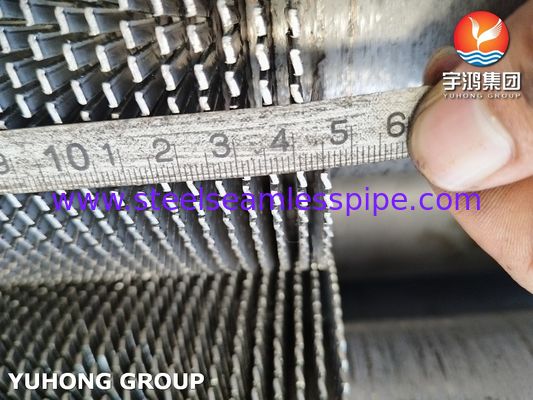

2. Dikişli Pençeli Tüpler: Sıvı akışında türbülansı artıran tırmıklı kenarlı yüzgeçleri vardır.
Avantajları:
Geliştirilmiş Termal Performans: Isı transferi verimliliğini iyileştiren türbülansı arttırır.
Daha Düşük Basınç Düşümü: Düz yüzgeçlerle karşılaştırıldığında, tırnaklar akış direncini azaltmaya yardımcı olur.
304H paslanmaz çelik eşdeğer sınıfı
AB
EN |
ABD
- |
Japonya
JIS |
Fransa
AFNOR |
GOST |
Inter
ISO |
| X6CrNi18-10 (1.4948) |
304H
S30409
|
SUS304H |
Z6CN18-09 |
08KH18N10 |
X7CrNi18-9 |
Austenitik sürünmeye dayanıklı çelik 304H (AISI, ASTM, UNS) için Avrupa eşdeğer sınıfı:X6CrNi18-10 (1.4948)
304H için Avrupa eşdeğerlerinin kimyasal bileşimi ve özellikleri (ABD, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Paslanmaz çelik 304H'nin kimyasal gereksinimleri
| Sınıf |
UNS İsimlendirme |
Yapılandırma, % |
| Karbon |
Mangan |
Fosfor, en fazla |
Kükürt, en fazla |
Silikon |
Krom |
Nikel |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18-20 |
8-10.5 |
Fin Tube Spesifikasyonu
| ÜRÜN |
TYPE |
Adı |
Çıplak tüp malzemesi |
Fin malzemesi |
|
Isı Değiştiricisi
Denizli
Tüp
|
İçeri gömülü |
G-TYPE Fin TUBE |
Karbon çelik, bakır, paslanmaz çelik, alaşım |
Alüminyum |
| Ekstrüde |
Tek metaller GOMBINED metaller |
Karbon çelik, bakır, paslanmaz çelik, alaşım |
Bakır, Alüminyum |
|
Düşük yüzge tüpü
T-TYPE Fin TUBE
|
Karbon çelik, bakır, paslanmaz çelik, alaşım |
/ |
|
Bambu tüpü
GÖRGÜLÜ Tüp
|
Karbon çelik, bakır, paslanmaz çelik, alaşım |
/ |
| Yara |
L/KL/LL TYPE FIN TUBE |
Karbon çelik, bakır, paslanmaz çelik, alaşım |
Bakır, Alüminyum |
| String |
String Fin Tube |
Alüminyum, bakır, karbon çelik, paslanmaz çelik |
Alüminyum, bakır, karbon çelik, paslanmaz çelik |
| U-TYPE |
U-TYPE tüp |
Karbon çelik, bakır, paslanmaz çelik |
/ |
| Saldırma |
HF Saldırma Fin Tüp |
Karbon çelik, paslanmaz çelik, alaşım |
Karbon çelik, paslanmaz çelik, alaşım |
| U-TYPE |
H/HH TYPE FIN TUBE |
Karbon çelik, paslanmaz çelik, alaşım |
Karbon çelik, paslanmaz çelik, alaşım |
| Saldırma |
Dökülmüş Fin Tube |
Karbon çelik, paslanmaz çelik, alaşım |
Karbon çelik, paslanmaz çelik, alaşım |
Malzeme sınıfı
| Amerikan Standartı |
Austenit çelik:
TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L...
Çifte çelik:
S32101, S32205, S31803, S32304, S32750, S32760
Diğerleri:TP405, TP409, TP410, TP430, TP439,... |
| Europen Standartı |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| GOST Standartı |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2,08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т,08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9,17Х18Н9,08Х22Н6Т,06ХН28МДТ |
Helical Fined Tubes'in Avantajları
Yüksek Termal Verimlilik: Helikal kanat tasarımı ısı aktarım katsayısını arttırır, bu da onları zorlu termal sistemler için ideal hale getirir.
Geliştirilmiş Akışkan Dinamikleri: Helikal düzen daha iyi akış kalıplarını teşvik eder, ölü bölgeleri azaltır ve genel verimliliği artırır.
Kompakt Tasarım: Daha küçük bir ayak izi içinde yüksek bir ısı değişimi yeteneği sağlarlar, bu da alan kısıtlı uygulamalarda değerlidir.
Çeşitlilik: Farklı endüstrilerde gazlar ve sıvılar da dahil olmak üzere çeşitli sıvılar için uygundur.
Başvurular
1. HVAC & Boiler
2Elektrik santrali.
3Sıcaklık geri kazanımı buhar jeneratörü.
4Petrokimya sanayi
5Deniz uygulamaları
6Soğutma uygulamaları
7Ekonomizer
8Petrol ve gaz soğutucuları
9- Tesisat ve Klima
10Kondansör ve Buharlaştırıcı
11. Kabuk ve tüp ısı değiştiricisi
12. Çeşitli diğer ısı değiştiricisi uygulamalar
