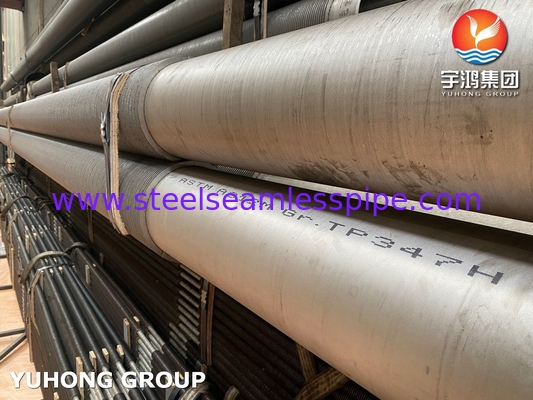

ASTM A312 HFW Fin Tube TP347H ısıtıcı uygulama başına

ASTM A312 HFW Fin Tube TP347H ısıtıcı uygulama başına

HFW Solid Fined Tubes (Yüksek Frekanslı Kaynatılmış Helikal Spiral Solid Fined Tube)

Helical Fined Tubes, tasarımcıya temiz duman gazları kullanılan bir dizi ısı değiştiricisi için yüksek termal verimlilik ve kompakt tasarım çözümleri sağlar.Helikal kanatlı tüpler hem katı hem de tırmıklı türde üretilir.Yüksek frekanslı kaynaklı kanat borusu, katı tip kanat borusu olarak da adlandırılır.Çıplak tüpden çok daha fazla ısı transferi verimliliğini iyileştirebilirYırtıcıların taban borusuna sıkı kaynaklanması nedeniyle, bu yırtıcı tüpler sıklıkla titreşim koşullarında kullanılır. Yırtıcı türü tırnaklı yırtıcı ve düz yırtıcıdır.

Belirli bir boru veya boru boyutu için, uygun yüzgeç yüksekliğini belirleyerek, borunun birim uzunluğuna göre istenen ısı transferi yüzey alanı elde edilebilir.Yüzgeç kalınlığı ve/veya uzunluk metre başına yüzgeç sayısı.

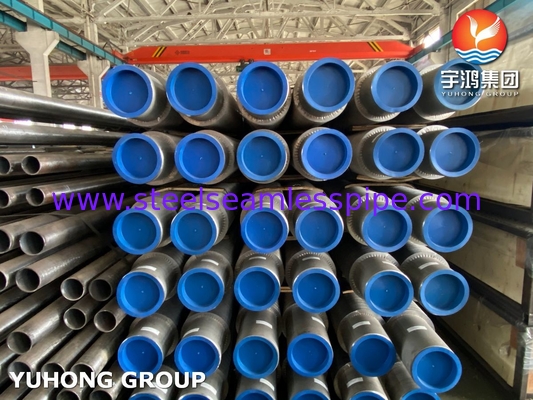

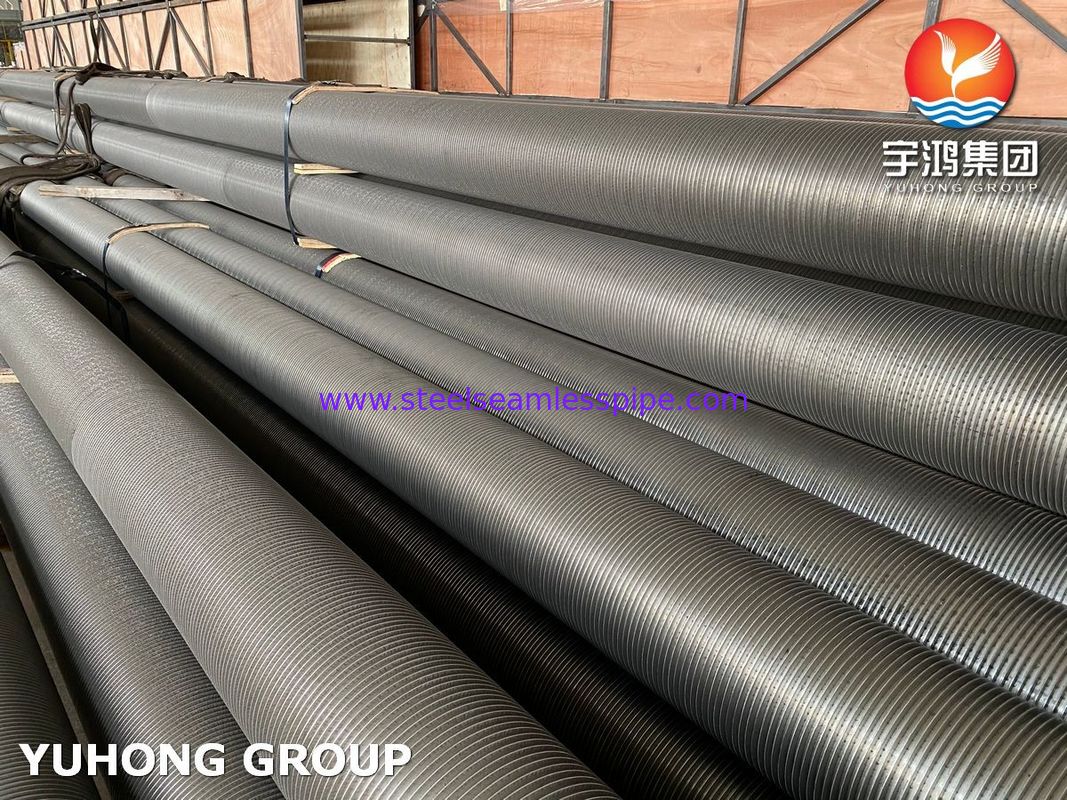

HFW Katı Fined Tube

Bu kaynaklı çelik kanatlı boru konfigürasyonu, pratikte herhangi bir ısı değiştiricisi uygulaması için kullanılabilir ve özellikle yüksek sıcaklık ve yüksek basınç uygulamaları için uygundur.Bu konfigürasyonun önemli özellikleri verimli, tüm sıcaklık ve basınç koşullarında kanatın tüple etkili bağlanması ve yüksek kanat tarafı sıcaklıklarına dayanabilmesi.

Teknik ayrıntılar/Base Tube ayrıntıları

Tüp çapı: 20 mm OD Min'den 219 mm OD Max'e.

Boru kalınlığı: En az 2 mm'den 16 mm'e kadar

Tüp malzemesi: Karbon Çelik, Paslanmaz Çelik, Alloy Çelik, Corten Çelik, Duplex Çelik, Süper Duplex Çelik, Inconel, Yüksek Chrome Yüksek Nikel & Incolloy ve bazı diğer malzemeler.

Fin Ayrıntıları

Pençeler kalınlığı: Min. 0,8 mm'den Max. 4 mm'ye kadar

Pençeler Yüksekliği: Min 0.25 ′′ (6.35 mm) Max.1.5 ′′ (38 mm)

Fin yoğunluğu: Min 43 Fin Per Meter Max. 287 Fin Per Meter

Malzeme: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift katlı çelik ve enkolyo.

Hızlı bir teklif için, lütfen aşağıdaki şartlarla gönderin:

Parça sayısı,

Temel boru: Diametre, kalınlık, uzunluk ve malzeme özellikleri.

Pençeler: malzeme özelliği, türü (sert veya tırmıklı), yüksekliği, kalınlığı, aralıkları, pençeli uzunluğu ve pençesiz kesimleri. Gerekirse kaynak hazırlık ayrıntıları.

Teslimat süresi gereklidir.
