Karbon çelik ASTM A106 GR.B Yüksek frekanslı kaynaklı U-Fin tüpü
Yüksek Frekanslı Kaynaklı Fin Tüp Nedir?
Yüksek frekanslı kaynaklı kanat tüpü, esas olarak yüksek frekanslı kaynakla kaynaklanan bir kanat tüpü türüdür ve yeni bir tür mükemmel ısı dağılımı elemanıdır.Yüksek frekanslı kaynak kanatlı tüp yüksek frekanslı akım ile kaynaklanır, kaynak yöntemi güvenilir ve mükemmel, kaynak dikişi küçük ve radyatör yüzeyi daha sağlam ve güzel.
Yüksek frekanslı kaynaklı kanatlı boru, kanatlı boru radyatörlerinde sıklıkla kullanılan bir ısı alıcı elemanıdır. Welding high-frequency welded finned tube on the base tube of the radiator improves the heat transfer coefficient of the heat exchanger side of the radiator and enhances the heat dissipation effect of the radiator, ve mükemmel ısı dağılımı etkisi, kanatlı tüpün gittikçe daha popüler olmasını sağlıyor.
Yüksek frekanslı kanatlı tüplerin özellikleri
(1) Yüksek üretim verimliliği, sürekli sarma üretim;
(2) Düşük maliyet, kaynak amacına ulaşmak için yüksek frekanslı kaynakın özelliklerine bağlıdır.kaynak süreci herhangi bir dolgu metal malzemeleri eklemek zorunda değildir;
(3) Yüksek frekanslı akım sadece çelik borunun sığ yüzeyinde geçtiğinden, kaynak ısısına maruz kalan bölge küçüktür.Bu nedenle tasarım hesaplamasında bunun neden olduğu ek duvar kalınlığını dikkate almak gerekmez.İş parçasının kaynaklandıktan sonra ısı işlemine gerek yoktur.
(4) Katı kaynak, ekipman konfigürasyonunda makul, süreç parametreleri koşullar altında mükemmel, kanat ve çelik boru kaynak firması arasında elde edilebilir, sık açık dayanabilir,Termal şok dalgası nedeniyle kapatma.

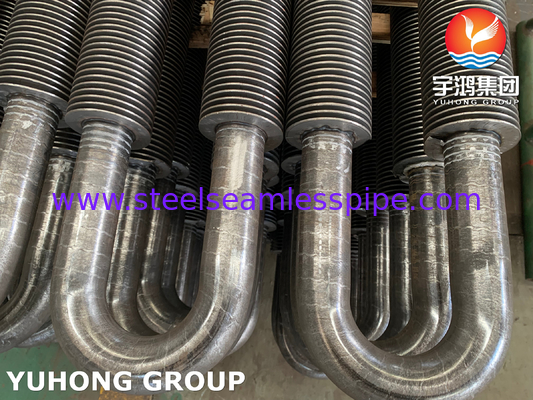

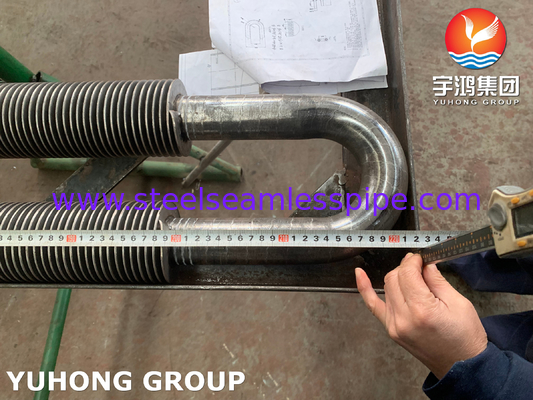

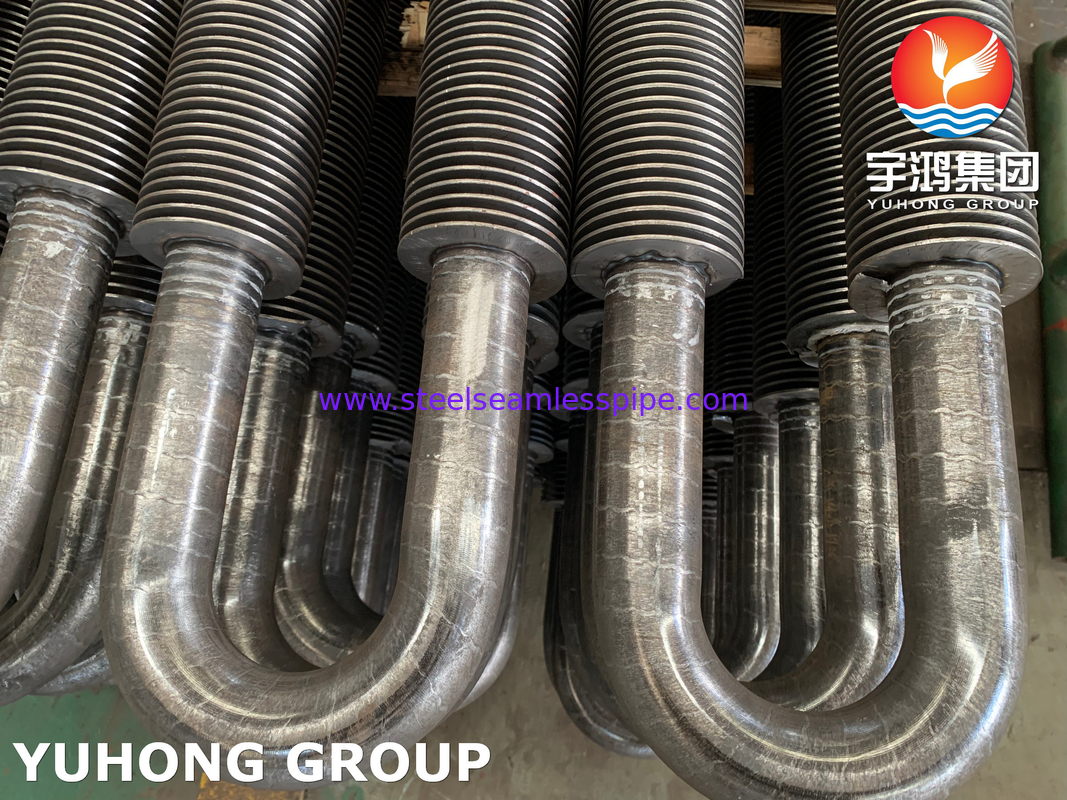

U kanatlı boru ısı değiştiricisinin avantajları esas olarak aşağıdaki yönlerde yansımaktadır: Birincisi, benzersiz U dirseği tasarımı, sıvının boruda sürekli bir akış oluşturmasını sağlar,Sıcaklık aktarımının verimliliğinin iyileştirilmesiİkincisi, yüzgeçlerin varlığı tüpün yüzey alanını arttırır ve ısı aktarımını daha hızlı ve verimli hale getirir.ısı değiştiricisi basit ve kompakt bir yapıya sahiptir ve kurulumu ve bakımı kolaydır..
GR.B'nin kimyasal bileşimi:
| B sınıfı |
| Karbon maksimum % |
0.30 |
| Mangan % |
0.29'a 1.06 |
| Fosfor, en fazla % |
0.035 |
| Kükürt, en fazla % |
0.035 |
| Silikon, min.% |
0.10 |
| Chrome, en fazla % |
0.40 |
| Bakır, en fazla % |
0.40 |
| Molibden, en fazla % |
0.15 |
| Nikel, en fazla % |
0.40 |
| Vanadyum, min.% |
0.08 |
HFW kanat tüpü prensibi:
The basic principle of this kind of fin tube is to take the seamless steel tube on the outer packing band with a certain distance (strip perpendicular to the outer surface of the tube) and high-frequency current welding as the heat source.
Yüksek frekanslı akımın deri etkisini ve elektrik etkisini kullanarak, yerel ısıtma borusu, çelik şeridi ve kaynaklanacak temas yüzeyi plastik olarak kaynaklanabilir.
Aynı zamanda, kanatlı tüpün dövme gücü, metal oksitine ve fazla erime dışındaki temasın plastik biçimine uygulanır.Çelik boru ile kanatlı malzeme arasındaki katı atomların birleşimini gerçekleştirmek için.
Eşdeğer malzeme:
| Eski |
Yeni |
| Standart |
Malzeme |
Standart |
Malzeme |
| ASTM A106 |
Sınıf B |
EN 10216-2 |
P265GH |
Başvurular
- Elektrik Santralleri
-Kimya Endüstrisi
-Sıcaklık Geri Kazanma Tesisleri
- Isı Endüstrisi
- Buhar kazanı.
- Petrol Rafinasyonu
