Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Model numarası: | EN 10217-7 1.4301 |
Min sipariş miktarı: | 10 adet |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Kontrplak Kasa / Demir Kasa |
Teslim süresi: | miktar bağlıdır |
Ödeme koşulları: | T/T, L/C |
Yetenek temini: | ayda 1000 Ton |
Spesifikasyon: | EN 10217-7 | Sınıf: | 1.4301 |
---|---|---|---|
Uygulama: | Yağ Soğutucu, Ön Isıtıcı, Radyatör, Klima Evaporatörü | Türü: | ekstrüde |
Fin Sınıfı: | AL 1060 | Şekli: | yuvarlak |
Vurgulamak: | 1.4301 Ekstrüzyonlu AL Fin Tube,EN 10217-7 Ekstrüde AL Fin Tube,Tıbbi sterilizasyon ekipmanları dışa çıkarılmış kanat tüpü |

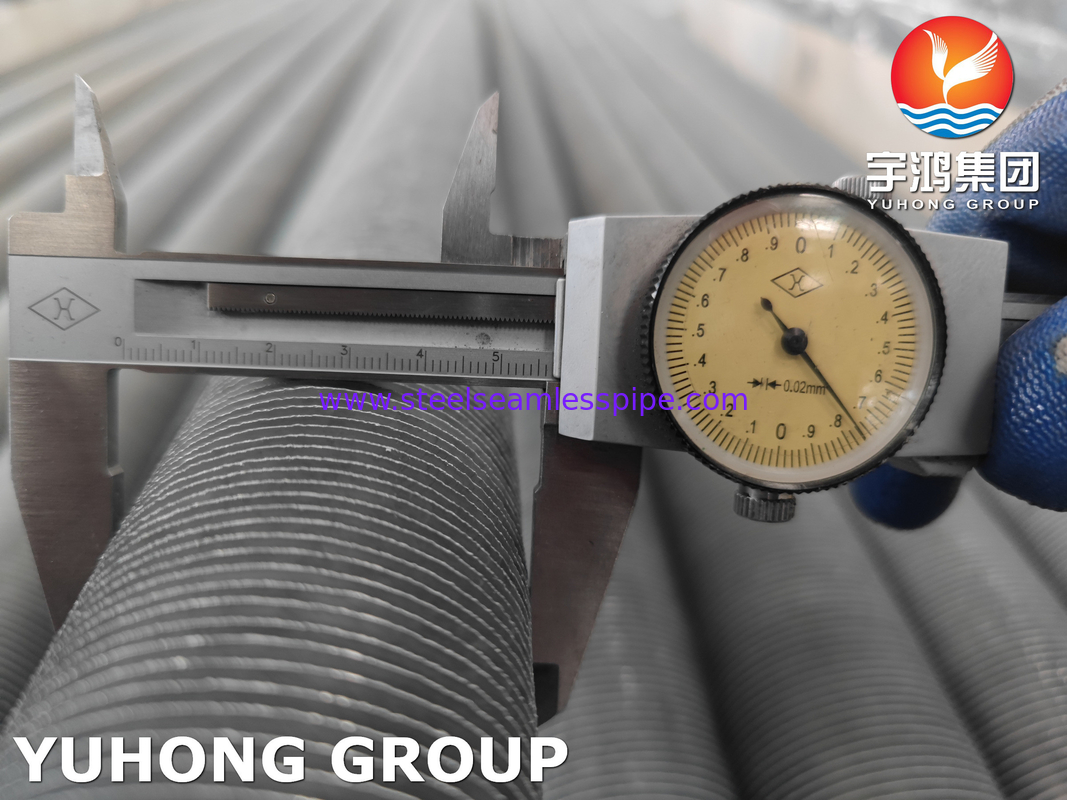

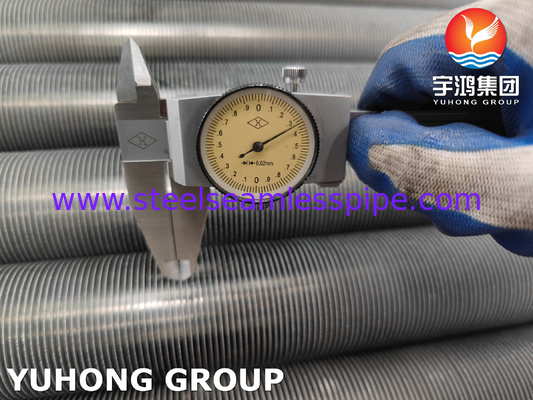

EN 10217-7 1.4301 Tıbbi sterilizasyon ekipmanları için dışa çıkarılmış AL Fin tüpü
Pençe tüpü nedir?
Fined tüp, bir ısı değiştiricisidir.ısı değişim borusunun yüzey alanı (veya iç yüzey alanı) genellikle ısı değişim borusunun yüzeyine yüzgeç ekleyerek artırılır., böylece ısı değişimi verimliliğini artırma amacına ulaşmak için, böyle bir ısı değişim borusu.
Karıştırılmış yüzgeç tüpü hakkında
Ekstrüde kanat tüpleri, dış yüzeyde kanatları olan bir tür ısı değiştiricidir.Ancak bakır veya paslanmaz çelik gibi diğer malzemeler de kullanılabilir.Pençeler, metalin istenen şekli oluşturmak için bir matrisle zorlandığı bir ekstrüzyon işlemiyle tüpün üzerine yapıştırılır.
Ekstrüde kanat tüpleri, klima sistemlerinde, soğutma ünitelerinde ve elektrik santrallerinde gibi ısı aktarımının önemli olduğu uygulamalarda yaygın olarak kullanılır.Yüzgeçler tüpün yüzey alanını artırır, tüp içindeki sıvı ile çevre ortamı arasında daha verimli bir ısı aktarımına izin verir.
Tüp üzerindeki yüzgeçleri oluşturmak için kullanılan ekstrüzyon işlemi, yüksek düzeyde özelleştirmeyi sağlar.Başvurunun özel gereksinimlerine bağlı olarakBu esneklik, sıvı transferi uygulamalarının geniş bir yelpazesi için uygun olan ekstrüde kanat tüpleri yapar.
Performans gereksinimi
Bir ısı değiştiricisi olarak, yüzgeç borusu yüksek sıcaklıklı duman gazı durumunda uzun süre çalışır, örneğin kazan ısı değiştiricisinde kullanılan yüzgeç borusu zorlu bir ortama sahiptir,Yüksek sıcaklık ve yüksek basınçta ve koroziv bir atmosferde, bu da yüzgeç tüpünün yüksek bir performans endeksine sahip olmasını gerektirir.
1) Korozyona karşı performans
2), aşınma direnci (Anti- aşınma)
3), düşük temas direnci 4), yüksek istikrar (Daha Yüksek Istikrar)
5), kül karşıtı yeteneği
EN 10217-7 basınç amaçlı kaynaklı çelik borular için bir Avrupa standardıdır.
1.4301, austenitik paslanmaz çelik için EN 10217-7'de belirtilen malzeme sınıfıdır. Ayrıca AISI 304 veya UNS S30400 olarak da bilinir.Bu malzeme, mükemmel korozyon direnci nedeniyle çeşitli endüstrilerde yaygın olarak kullanılmaktadır, iyi formabilite ve yüksek dayanıklılık.
Ekstrüde yüzgeç borusu, dış yüzeyinde yüzgeçleri olan bir çeşit ısı değiştiricisi borusunu ifade eder.Tüp içindeki sıvı ile çevre ortamı arasında daha iyi bir ısı transferi sağlarEkstrüde kanat tüpleri, kazanlarda, klima sistemlerinde ve ısı değiştiricilerinde gibi verimli ısı aktarımı gerektiren uygulamalarda yaygın olarak kullanılır.
Özetle, EN 10217-7 1.4301 dış yüzeyinde yüzgeçleri olan austenitik paslanmaz çelikden (1.4301) yapılan kaynaklı çelik tüpü ifade eder.çeşitli endüstriyel uygulamalarda verimli ısı aktarımı için tasarlanmıştır.
Çelik Adı | Çelik Sayısı | AISI sınıfı |
---|---|---|
X2CrNi18-9 | 1.4307 | 304L |
X5CrNi18-10 | 1.4301 | 304 |
X2CrNiMo17-12-2 | 1.4404 | 316L |
X6CrNiTi18-10 | 1.4541 | 321 |
X6CrNiMoTi17-12-2 | 1.4571 | 316Ti |
X2CrNiMo18-15-4 | 1.4438 | 317L |
X2CrNiMoN22-5-3 | 1.4462 | 2205 |
Tüplerin dış çapı ve duvar kalınlığındaki toleranslar
Dış çapı D mm | Dış çapı D'nin toleransı | Duvar kalınlığında tolerans T | ||
---|---|---|---|---|
Tolerans Sınıfı | İzin verilen sapma | Tolerans Sınıfı | İzin verilen sapma | |
D ≤ 168,3 | D3 | ± 0,75 % veya ± 0,3 mm hangisi daha büyükse | T3 | ± 10 % veya ± 0,2 mm hangisi daha büyükse |
D4a | ± 0,5 % veya ± 0,1 mm hangisi daha büyükse | |||
D >168,3 | D2 |
± 1,0 % |
Çelik Sınıfları | Kimyasal Kompozisyon (Kütle %'i ¢ Maks, belirtilmediği sürece) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Çelik Adı | Çelik Sayısı | C | Evet. | M | P | S | Kr | Mo. | Ni | Cu | N | Diğerleri | 10296-2'de mi? |
