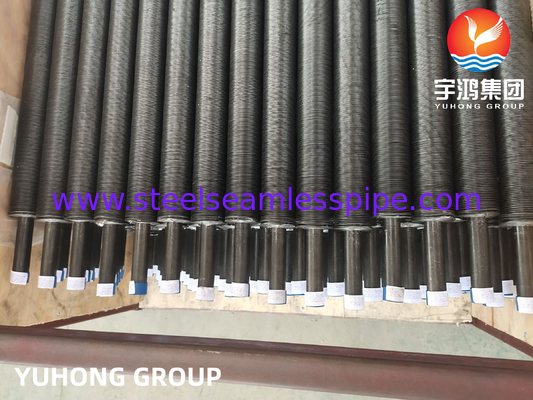

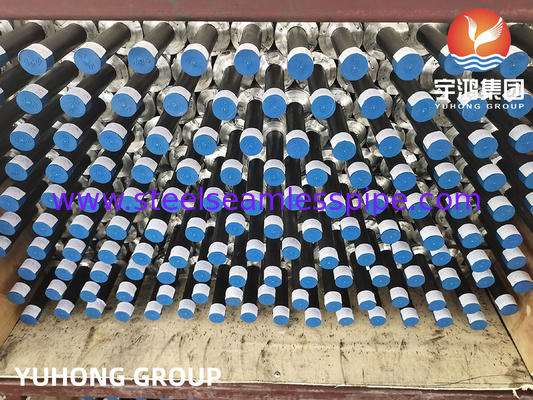

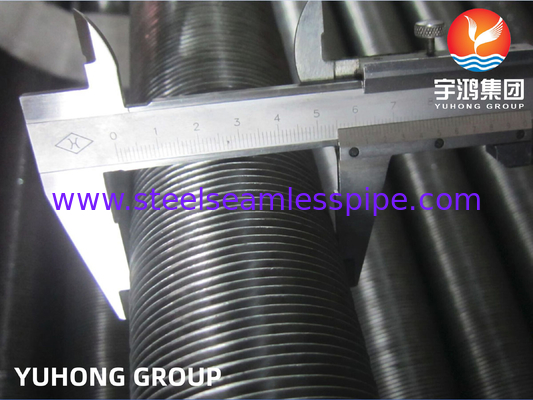

ASME SA210 Gr.A1 Alüminyum Al1060 gömülü G tipi Fin tüpü ile dikişsiz tüp
Dalgalanmış kanatlı borular, ayrıca kanatlı borular veya kanatlı borular olarak da bilinir, çeşitli endüstrilerde ve uygulamalarda kullanılan özel ısı transferi bileşenleridir.Kabuk yüzeyine sıkıca gömülü veya bütünleşik olarak kaynaklı olan dış yüzgeçleri olan bir taban tüpünden oluşurlarPençeler tüpün yüzey alanını arttırır ve ısı aktarımı verimliliğini artırır.
Dahili yüzgeç tüplerinin temel amacı, tüpün içinden akan bir sıvı ile çevre ortamı veya başka bir sıvı arasındaki ısı alışverişini iyileştirmektir.Yüzgeçlerin tasarımı ve yapısı, ısı aktarımı için mevcut yüzey alanını artırarak ısı aktarım hızlarını önemli ölçüde artırır.
ASTM A192 / A192M: Yüksek basınçlı servis için dikişsiz karbon çelik kazan boruları
ASTM A210 / A210M: Orta karbonlu çelik kazan ve süper ısıtma boruları
Çelik sınıfı:Sınıf A1; Sınıf C
Teslim koşulları: Sıvılandırılmış, normalleştirilmiş, normalleştirilmiş ve ısıtılmış
Hızlı ayrıntı:
Tüp OD: 16mm min. 219.1mm ((8'') max.
Tüp uzunluğu: en fazla 25000mm.
Yüzgeç yüksekliği: en fazla 50 mm.
Pençe kalınlığı: Genellikle 0.2mm ~ 3.0mm
Fin Pitch: 2.3 mm (11FPI) min. veya müşteri için özel
Üretim süreci
Alüminyum yüzgeç şeridi gerilme yarasıdır ve yaklaşık 0.4 mm derinliğinde boruya kesilmiş bir oluk içine yerleştirilir.
Yüzey Koruması
G tipi yarıklı Fin Tubes'in her iki ucu da elektrikli püskürtme kemer sistemi kaplaması ile zinc veya alüminyum metalleştirilmiş olmalıdır.
Kabul kriterleri
API Standartı 661 ((Genel Rafineri Servisi için Hava Soğutulmuş Isı Değiştiricileri) veya teslimat koşulları (TDC).
Aksesuarlar
Tüp destek kutusu, kelepçe veya aralık kutusu (Materyaller: Alüminyum, Çinko ve Paslanmaz Çelik).
Teslim koşulları:
Tüp uçları kare kesilmiş, boş burrs, içten kurutulmuş ve hava ile temizlenmiş, G-Fin Embedded Fined Tube'un her iki ucunda dış tarafı laçla kaplanmıştır.
Kurutma maddeleri, kıta içi nakliye için de her pakete yerleştirilir.
Uygulamalar:
Ortak başvuru alanları şunlardır:
1.Sıcaklık Değiştiricileri: A179 kanatlı borular, özellikle düşük karbonlu çeliklerin ilgili çalışma sıvıları ile uyumlu olduğu uygulamalarda, ısı değiştiricilerinde yaygın olarak kullanılır.Hem havadan sıvıya hem de sıvıdan sıvıya ısı değiştiricilerinde kullanılırlar, farklı ortamlar arasında verimli ısı aktarımını kolaylaştırır.
2.HVAC Sistemleri: A179 kanat tüpleri, etkili ısı aktarımı için ısıtma, havalandırma ve klima (HVAC) sistemlerinde kullanılır.ve hava ile sıvı (soğutulmuş su veya soğutucu gibi) arasında ısı değişimi gerektiren diğer bileşenler.
3Endüstriyel kazanlar: A179 kanatlı borular, buhar kazanları ve sıcak su kazanları da dahil olmak üzere endüstriyel kazanlarda uygulanmaktadır.Kazan verimliliğini artırmak ve enerji kullanımını optimize etmek.
4Ekonomizörler: A179 kanatlı borular, elektrik santrallerinde, endüstriyel fırınlarda ve diğer yanma sistemlerinde duman gazlarından atık ısıyı geri alan ısı değişkenleri olan ekonomizörlerde yaygın olarak kullanılır.Yünlü borular ısı aktarımını en üst düzeye çıkarır ve besleme suyunu önceden ısıtmaya yardımcı olur, genel sistem verimliliğini arttırır.
5Kondansörler: A179 kanat tüpleri, sıcak bir buhardan soğutma ortamına ısı aktarıldığı ve buharın yoğunlaşmasına neden olan kondansör ünitelerinde kullanılır.Genellikle soğutma sistemlerinde kullanılırlar., klima üniteleri ve enerji santralleri.
6.Yağ Soğutucuları: A179 kanat tüpleri hidrolik sistemlerde veya yağlama sistemlerinde yağ soğutma uygulamaları için uygundur.verimli bir ısı dağılımı sağlayan ve en iyi yağ sıcaklığını koruyan.
7.Sıcaklık Geri Kazanma Sistemleri: A179 kanatlı tüpler, çeşitli endüstriyel süreçlerden atık ısı yakalayarak ve daha fazla kullanım için bir ortamda aktararak ısı geri kazanma uygulamalarında çok önemli bir rol oynamaktadır.Enerji verimliliğini artırmayı ve işletme maliyetlerini azaltmayı amaçlayan sistemlerde kullanılırlar.
Özellikler:
Çukurlu G tipi Fined Tubes iki farklı malzeme ile birleştirilir.
Parçalar | Genel Malzemeler | Popüler ASTM Malzemeleri |
Merkezi tüp malzemesi |
Karbon çelik, düşük alaşımlı çelik, paslanmaz çelik, bakır, bakır-nikel alaşımları, alüminyum bronz, nikel alaşımları.
|
1Karbon çelik: A179, A192, SA210 Gr A1/C,A106 Gr B 2Paslanmaz çelik: TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 vb. 3Bakır:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
Pençeler malzemesi |
1Alüminyum alaşımı 2- Bakır. |
1- Alüminyum.1100Al.1060) 2- Bakır. |
Tüm boyutlar inç ve isteklerinize göre spesifikasyonlar. |
|||
Tüp aşırı doz |
Yüzgeç yüksekliği |
Yüzgeç kalınlığı |
Fırçalar Pitch başına ((Densite) |
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
3/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 1/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 1/2 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
Lütfen daha fazla bilgi için bize e-posta gönderin. |
