ASTM A192 Boilerlerdeki Ekonomizörler için Karbon Çelik HH Tipi Kare Fined Tube

Ürün ayrıntıları:

Menşe yeri:	ÇIN
Marka adı:	YUHONG
Sertifika:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Model numarası:	ASME SA192, ASME SA210 GR.A1, B, C,

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 PC
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	Kontrplak Kasa / Demir Kasa / Plastik Kapaklı Paket
Teslim süresi:	10 gün->
Ödeme koşulları:	T/T, L/C

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (290)

Paslanmaz Çelik Dikişsiz Boru (277)

Dubleks Paslanmaz Çelik Boru (127)

Dubleks Paslanmaz Çelik Boru (29)

İğne tüpü (107)

Fin Tüpü (631)

Isı eşanjörü (17)

Eşanjör Borusu (424)

Sıcaklık Değiştiricisi tüp kümesi (37)

Eşanjör Boru Sayfası (116)

ısı değiştiricisi baffle (36)

Klima (8)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (57)

Paslanmaz Çelik Dikişli Boru (114)

Nikel Alaşım Boru (261)

Nikel Alaşımlı Boru (79)

Bakır Alaşımlı Boru (227)

Alaşımlı Çelik Boru (184)

titanyum tüp (10)

Parlak Tavlı Boru (153)

Kazan Borusu (145)

çelik uydurma (804)

Çelik Flanş (590)

Diğerleri (391)

Kaplama parçaları (7)

Detaylı ürün tanımı

Karbon çelik borular:	A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8	Od:	25-63MM
FPI:	8-30mm	Fin yüksekliği:	<200mm
Yüzgeç kalınlığı:	1.5-3.5 mm
Vurgulamak:	A192 kare kanatlı tüp , Economizer kare kanatlı tüp

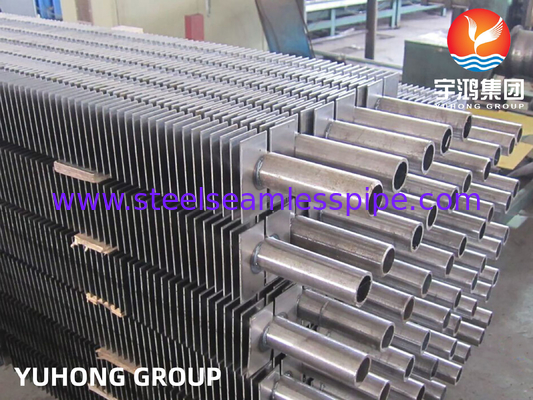

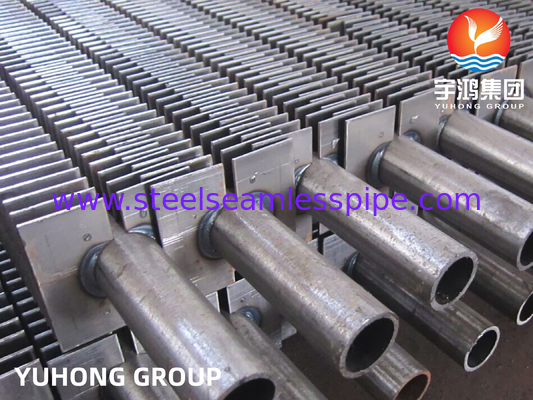

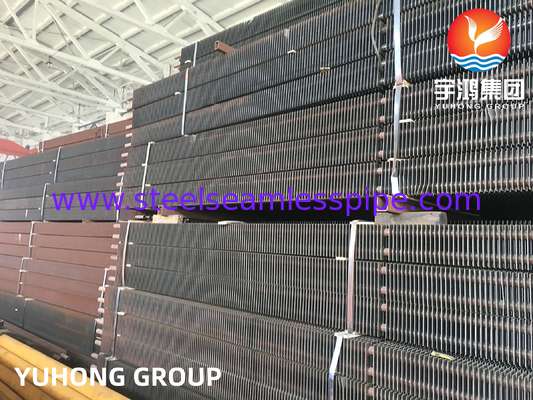

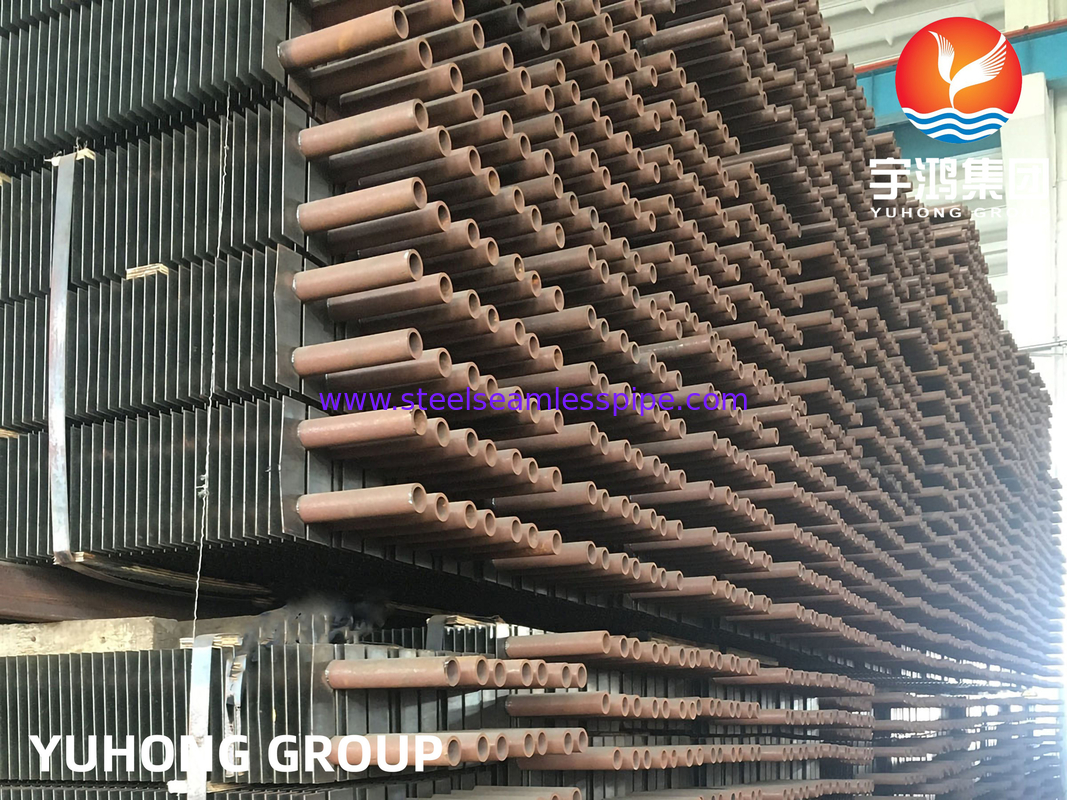

ASTM A192 Karbon Çeliği HH Tipi Kare Kanatlı Boru, Kazanlardaki Ekonomizörler İçin

HH Kanatlı Boru ekonomizörü, taban borularının kenar uzunluğunun iki katı olan, karelere benzer dikdörtgen kanatlara sahiptir ve ısıtma yüzey alanını artırır.

Dikdörtgen kanatlar, HH veya Çift H Kanat Tipi Boru oluşturmak üzere iki çelik taban borusuna kaynaklanır. HH Kanatlı Borularda kullanılan kaynak işlemi, yüksek füzyon oranları, kaynaklarda mükemmel çekme dayanımı ve iyi termal iletkenlik sağlayan flaş direnç kaynağını içerir.

Bu tip ekonomizör, daha uzun boru sırası uygulamaları için uygun, sağlam yapılarıyla bilinen çift borulu "çift H" kanatlı borular da üretebilir.

Malzeme	Sınıf
Karbon Çelik Borular	A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG,
Alaşımlı Çelik Borular	A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4
Paslanmaz Çelik Borular	TP304/304L, TP316/TP316L TP310/310S TP347/TP347H
Bakır Borular	UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Titanyum Borular	B338 Gr 2

Tip	Tanım	Taban borusu	Kanat özellikleri (mm)
Tip	Tanım	Dış Çap (mm)	Kanat aralığı	Kanat yüksekliği	Kanat kalınlığı
Gömülü	G-tipi kanatlı boru	16-63	2.1-5	<17	~0.4
Ekstrüde	Tek metal birleşik metal	8-51	1.6-10	<17	0.2-0.4
	Düşük kanatlı boru t-tipi kanatlı boru	10-38	0.6-2	<1.6	~0.3
	Bambu boru oluklu boru	16-51	8-30	<2.5	/
Sargılı	l/kl/ll tipi kanatlı boru	16-63	2.1-5	<17	~0.4
Dizili	Dizili kanatlı boru	25-38	2.1-3.5	<20	0.2-0.5
U-tipi	U-tipi boru	16-38	/	/	/
Kaynak	HF-kaynaklı kanatlı boru	16-219	3-25	5-30	0.8-3
	H/HH tipi kanatlı boru	25-63	8-30	<200	1.5-3.5
	Saplamalı kanatlı boru	25-219	8-30	5-35	φ5-20

Temel Özellikler

Maks. Çalışma Sıcaklığı: 300°C
Atmosferik Korozyon Direnci: OK
Mekanik Direnç: İyi
Kanat Malzemesi Seçenekleri: Bakır, Alüminyum, Karbon Çeliği, Paslanmaz Çelik
Taban Borusu Malzemesi Seçenekleri: Karbon Çelik Boru, A179, A192, A210, Paslanmaz Boru A269/A213 T5 T11 T22 304 316 gibi çeşitli malzemeler mevcuttur

Avantajları

Kanatlı boruların kullanılmasının birincil avantajı, bir boru duvarı aracılığıyla sıcak bir akışkandan daha soğuk bir akışkana ısı transferini artırmaktır. Bu, dış yüzey alanının iç yüzey alanına göre artırılmasıyla sağlanır. Kanatlı borular, özellikle borunun içindeki akışkanın ısı transfer katsayısı, borunun dışındaki akışkanınkinden önemli ölçüde yüksek olduğunda, gelişmiş ısı transfer oranları sunar.

Kanatlı borular kullanılarak, genel ısı transfer oranı artırılır, bu da belirli bir uygulama için gereken toplam boru sayısını azaltır. Bu da ekipman boyutunda bir azalmaya yol açar ve uzun vadede proje maliyetlerini düşürebilir. Birçok durumda, tek bir kanatlı boru, maliyetin ve hacmin bir kısmında birden fazla çıplak borunun yerini alabilir.

Kanatlı borular, hava ısı eşanjörlerinde olduğu gibi, bir boru duvarı aracılığıyla sıcak bir akışkan ile daha soğuk bir akışkan arasında ısı transferinin gerçekleştiği uygulamalarda özellikle faydalıdır. Kanatların sağladığı artırılmış yüzey alanı, boruların dış tarafındaki daha düşük ısı transfer katsayılarını telafi etmeye yardımcı olur. Bir kanatlı boru eşanjörünün akış deseni genellikle çapraz akıştır, ancak paralel akış veya karşı akış da olabilir.

Genel olarak, kanatlar, özellikle boruların dış yüzeyindeki ısı transfer katsayısı, iç taraftakinden önemli ölçüde düşük olduğunda, ısı eşanjörü borularının etkin yüzey alanını artırmak için gereklidir. Kanatlı borular, genellikle sıvıdan gaza, buhardan gaza (örneğin, buhar-hava ısı eşanjörleri) ve termik akışkandan hava ısı eşanjörlerine ısı transferi için kullanılır.

Isı transferinin verimliliği, akışkanlar arasındaki sıcaklık farkına, ısı transfer katsayılarına ve ilgili akışkanların maruz kalan yüzey alanlarına bağlıdır.
