ASTM A335 Gr. P5 P9 P11 P22 Alaşımlı Çelik Potted Fin Tube, Tubos Aletados
Bu sayfa hakkında ASTM A335 Gr. P5 P9 P11 P22 studed alaşımlı çelik kanat tüpü, kanat genel malzeme karbon / alaşım / paslanmaz çelik ile kanat kanat tüpleri, biz bu kanat tüpleri satmak birçok yıl.
YUHONG Grubuendüstri projeleri yapabilir veTüm ürünlerimiz yerli kaynaklı, geliştirilmiş ve üretilmiştir.Bu, müşterilerimizin özel uygulamaları için tam olarak ihtiyaç duydukları ürünlere kolayca erişebilecekleri anlamına gelir.n.
Çeşitli Fined Tubes Tipleri için Özellikler
| Türü |
Açıklama |
Temel tüp |
Fin özellikleri (mm) |
| Aşırı doz (mm) |
Fin pitch |
Yüzgeç yüksekliği |
Yüzgeç kalınlığı |
| Karıştırılmış |
G tipi yüzgeç tüpü |
16-63 |
2.1~5 |
<17 |
- Hayır.4 |
| Ekstrüde edilmiş |
Tek metal kombinasyon metali |
8-51 |
1.6 ~ 10 |
<17 |
0.2-0.4 |
| T-tip yırtıcı tüp |
10-38 |
0.6 ~ 2 |
<1.6 |
- Hayır.3 |
| Bambu tüp, dalgalanmış tüp |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Yara |
I/kl/ll tip kanat tüpü |
16-63 |
2.1~5 |
<17 |
- Hayır.4 |
| Dizi |
Döven kanat tüpü |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| U tipi |
U tipi tüp |
16-38 |
/ |
/ |
/ |
| Kaynaklama |
HF kaynaklı kanat tüpü |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| H/HH tip kanat tüpü |
25-63 |
8 ~ 30 |
<200 |
1.5-3.5 |
| Döşeli yüzgeç tüpü |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Tüp malzemesi:Malzemeler Karbon Çelik,Alloy Çelik(P5,P9,P11, P22)Paslanmaz çelik ve korozyona dayanıklı çelik ve vb..

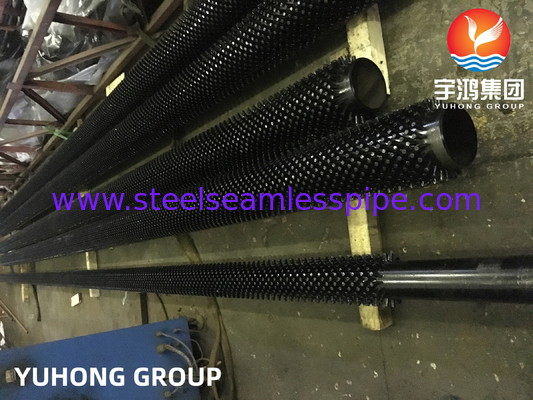

Çubuklu tüplerPetrokimya endüstrisindeki ısıtıcı fırının konveksiyon odasına, duman tarafındaki ısı transferi katsayısını artırmak için uygulanır.Döşeli tüpler hafif tüplerin iki veya üç katı kare ve döşeli tüplerin kullanımı nedeniyle, ısı sertliği makul tasarımda radyasyon ile aynı elde edilebilir.
Genel Özellikler Fin Tubes

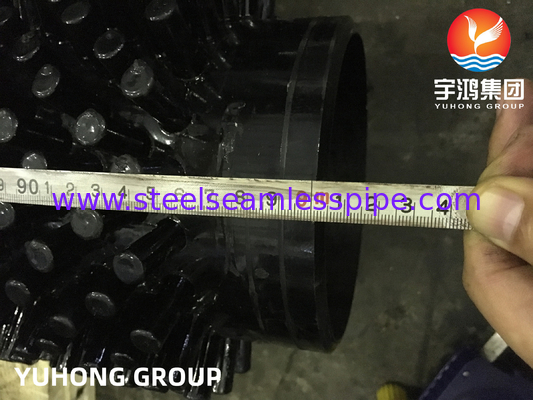

Temel boru/boru boyutu: Min 2 Nb'den Max 8 Nb'ye kadar boru
(A106GrB, A335 P11, P22, P5, P9, A312, TP304, TP310S, TP316H, TP321H, TP347H.)
Çubuk Yüksekliği: Min 0.5 ′′ (12.7 mm) Max ′′ 2.5 ′′ (63.5MM)

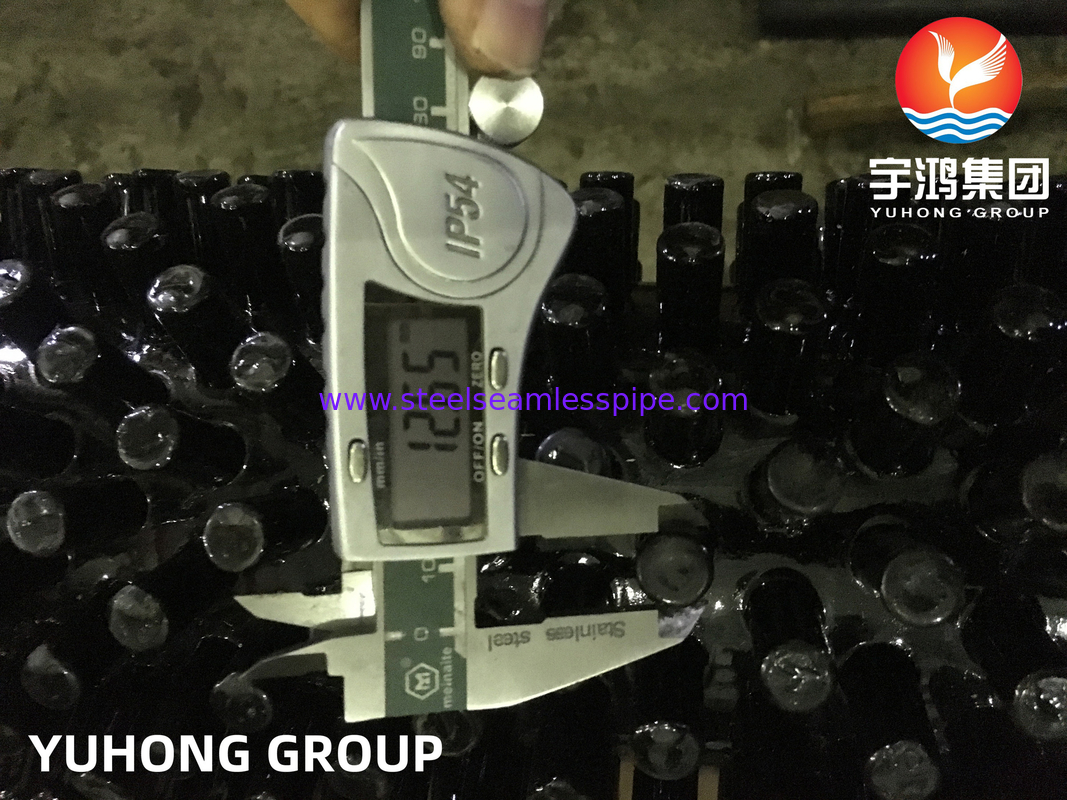

Stud çapı: Standart boyut dairesel uzattığı için 0.5 ′′ (12.7MM) (veya müşteri gereksinimlerine göre değiştirilebilir)
Stud Arası: 0.625 ′′ (15.875 mm) veya 63 Studs Per Plane Per Meter (veya Müşteri Gereksinimleri Göre Değiştirilir)
Kalınlığı4-20mm veya diğer
Her iki tarafta da yüzgeç alanı yok: Müşterinin isteği ve çizimi olarak
ASTM A335 tüpünün detayları P9 S50400
ASTM A335Bu özellik, yüksek sıcaklıklı servis için tasarlanmış nominal duvarlı ve minimum duvarlı dikişsiz ferritik alaşımlı çelik borusunu kapsar.Flanş (vanstoning)Seçim tasarım, hizmet koşulları, mekanik özellikler ve yüksek sıcaklık özelliklerine bağlı olacaktır.
Kimyasal bileşim (%) --MAX
| Sınıf |
C |
M |
P |
Su |
Evet. |
Kr |
Mo. |
| P5 |
0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.5 |
4-6 |
0.45-0.65 |
| P9 |
0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.25-1 |
8-10 |
0.9-1.1 |
| P11 |
0.05-0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.5-1 |
Bir bir.5 |
0.44-0.65 |
| P22 |
0.05-0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.5 |
1.9-2.6 |
0.87-1.13 |
Mekanik Özellikler
| Sınıf |
Çekici Güç,min |
Üretim Gücü (0,2% Offset,min) |
Uzunluk-Yükseklik |
Sertlik maksimum |
| P5 P9 P11 P22 |
MPa-585 |
MPa-415 |
% 30 |
25HRC |
Pençeli tüpün özellikleri
1Yüksek sıcaklık alanlarına en iyi şekilde uyarlanmış yüksek ısı aktarım verimliliği ve yüksek taşıma basıncı olan enerji tasarruflu bir ısı değişimi bileşeni
2Güç frekansı temas türü direnç kaynak kullanımı ve ters güç füzyon kaynak
3.İkili meşaleli metal tümörsüz kaynak kullanır.
4.Puttalı borular kaynak makinesi mekanik-elektrik entegre bir kaynak makinesi. İşlem basit ve güvenilirdir, istikrarlı ve uygun bir performans gösterir
İlgili Endüstriler
1Petrol endüstrisi.- Hayır.
2- Metalürji endüstrisi
3- Elektrik santralleri kazanları
4Sıcaklık değişim sistemleri
5İlaç endüstrisi
6- Petroc.kimyasal endüstri
7.Atık ısı geri kazanımı
