ASTM A106 / ASME SA 106 Gr.B Karbon Çelik Yüksek Frekanslı Kaynaklı Fin Tube U Tipi
Genel bakış
Fin tüpleri bir çeşit ısı değişim elemanıdır.Pençeler genellikle ısı değişim borusunun dış yüzey alanını (veya iç yüzey alanını) artırmak için ısı değişim borusunun yüzeyine eklenir, böylece ısı değişim borusunun ısı değişim verimliliğini artırma amacına ulaşılır.
Fined borular yüksek ısı aktarım gücünün, büyük ısı dağılım alanının, uzun hizmet ömrünün ve geniş sıcaklık kontrol gereksinimlerinin özelliklerine sahiptir.Sıcaklık aktarım alanı, ışık tüplerinden birkaç ila onlarca kat daha büyüktür., ve ısı aktarımını güçlendirme ve direnci azaltma etkisine sahiptir.
Deniz kanatlı boruların kazanlar gibi mekanik ekipmanlara monte edildiği ve sürekli yüksek sıcaklık testine dayanması gerektiği gerçeği göz önüne alındığında, deniz kanatlı boruları seçerken,Aşağıdaki gibi daha üstün performans gösteren kanatlı tüpleri seçmek gerekir.. Fin tüpleri güçlü korozyon direnciye sahiptir. Seçilen kanatlı tüpler korozyona dayanıklı değilse, sürekli yüksek sıcaklık koşullarında korozyona eğilimlidirler.
İkincisi, yüzgeç tüplerinin büyük bir aşınma direnci vardır.Yüksek aşınma direnci olan yüzgeç tüpleri seçilmelidir..
Üçüncüsü, yüzgeç tüpünün temas termal direnci düşüktür.Sadece düşük temas termal direnci olan kanat borular seçerek, kanat borusunun performansının sürekli yüksek sıcaklık koşullarında muhafaza edilebilir.Sadece güçlü bir istikrarı olan kanatlı boruların seçilmesiyle, sürekli yüksek sıcaklık koşullarında ısı aktarımı performansı etkilenmez.yüzgeç tüpünün tozlara karşı iyi bir direnci vardır..

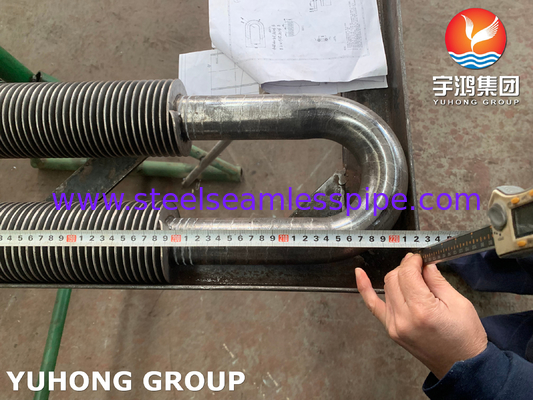

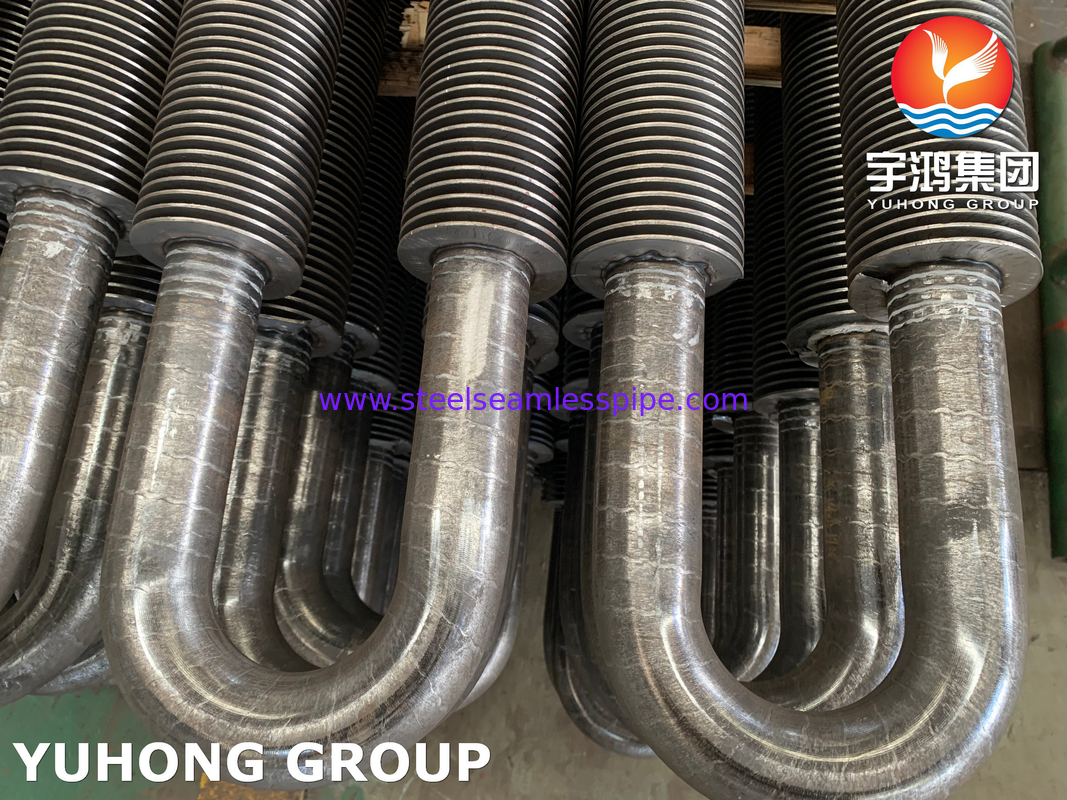

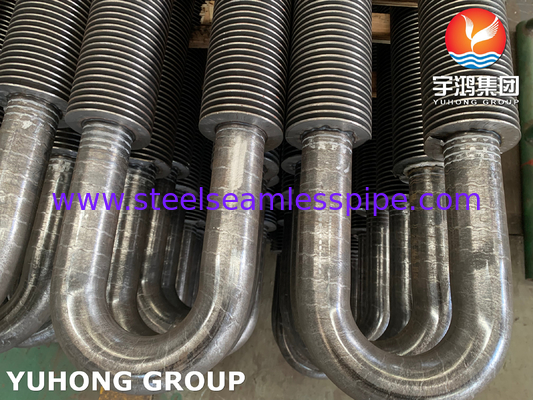

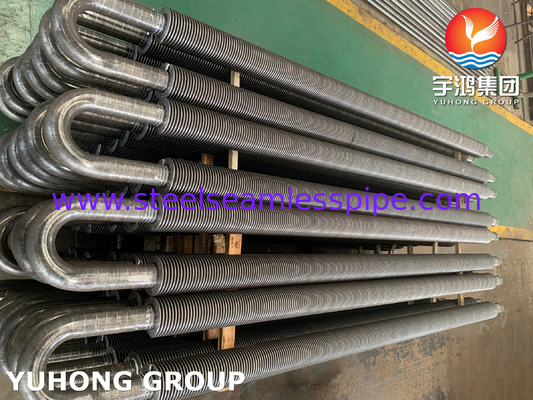

ASTM A106 Gr.B HFW U şekilli kanatlı tüp, benzersiz bir "U" şeklindeki kanat profili olan karbon çelikten yapılmış bir ısı değiştiricidir."U" şeklindeki yüzgeçler, uzatılmış bir yüzey oluşturmak için spiral şeklinde tüpün dış yüzeyinde kaynaklanır, bu da genel ısı aktarım verimliliğini artırabilir.
A106 Gr.A / B/ C'nin kimyasal konumu
| Sınıf |
A |
B |
C |
| C |
0.25 |
0.3 |
0.35 |
| M |
0.27-0.93 |
0.29-1.06 |
0.29-1.06 |
| P |
0.035 |
0.035 |
0.035 |
| S |
0.035 |
0.035 |
0.035 |
| Evet. |
≥ 0.10 |
≥ 0.10 |
≥ 0.10 |
| Kr |
0.4 |
0.4 |
0.4 |
| Cu |
0.4 |
0.4 |
0.4 |
| Mo. |
0.15 |
0.15 |
0.15 |
| Ni |
0.4 |
0.4 |
0.4 |
| V |
0.08 |
0.08 |
0.08 |
ASTM A106 sınıfı A, B ve C'nin gereksinimleri.
| Sınıf |
A sınıfı |
B sınıfı |
C sınıfı |
| Çekim sıklığı, min., psi |
48000 |
60000 |
70000 |
| Verim Gücü, min., psi |
30000 |
35000 |
40000
|
Başvurular
Elektrik santrallerinin kazanları
Tekrar ısıtıcılar
Ekonomizörler
Petrokimya / Rafinasyon Isıtıcıları ve Reformörleri
Konveksiyon Bölümleri
Atık ısı geri kazanım üniteleri (WHRU)
Termal sıvı ısıtıcıları
Endüstriyel Buhar Kazanları
