Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | Çin |
| Marka adı: | YUHONG |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model numarası: | ASTM A213 TP304 |
| Min sipariş miktarı: | 1 bilgisayar |
|---|---|
| Fiyat: | NEGOTIABLE |
| Ambalaj bilgileri: | Ply- Tahta Sandık/Plastik Poşet / Plastik Kapak |
| Teslim süresi: | 20-70 GÜN |
| Ödeme koşulları: | Akreditif, T/T |
| Yetenek temini: | müşterinin isteğine göre |
| Malzeme: | ASTM A213 TP304 | Kanat malzemesi: | Al veya Cu |
|---|

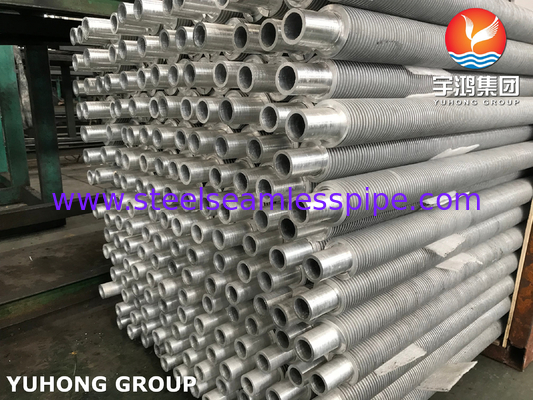

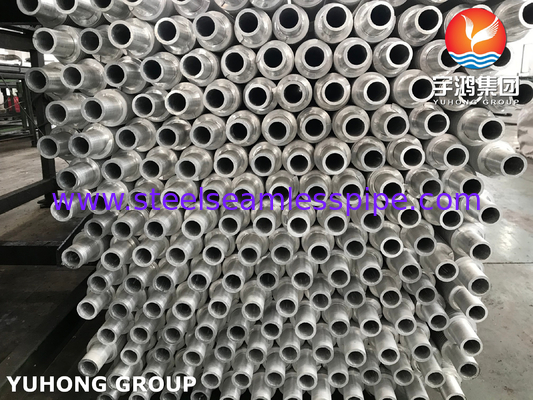

Ekonomizör için ASME SA213 TP304 Ekstrüde Fin Tüpü + Al Fin
genel bakış
Çelik-alüminyum Ekstrüde Tip Kanatlı Boru, alüminyum ve çelik boruların bimetalik bir kompozit işlemle birleştirilmesiyle üretilen bir kanatlı boru türüdür.Kanatlar daha sonra mekanik soğuk haddeleme yoluyla oluşturulur.
Kanatlı boruların iki ana türü mevcuttur: tekli metal borular (mono metalik kanatçıklı borular olarak da bilinir) ve bimetalik borular (kompozit ekstrüde kanatçıklı borular).Tek metal borular bakır, alüminyum veya bakır nikelden yapılmıştır.Bimetalik borular ise daha sert bir malzemeden yapılmış bir çekirdek boruya sahiptir.Dış boru, iki boru arasında sıkı bir bağ ve iyi bir termal temas sağlamak için çekirdek borunun üzerine sarılır.
Kanatlı boru, sızdırmazlık, düşük ısı direnci, iyi ısı transfer performansı, yüksek mukavemet, minimum akış kayıpları, güçlü korozyon direnci ve deformasyona karşı direnç gibi çeşitli avantajlara sahiptir.Ayrıca hem soğuk hem de sıcak koşullarda uzun çalışma ömrüne sahiptir.Genel yuvarlanma yüzgeci pürüzsüzdür ve herhangi bir çapak içermez, bu da temizlemeyi kolaylaştırır.Kanat yüzeyi, ısıtma ve iklimlendirme mühendisliği sırasında kolayca ıslatılabilir ve su ile soğutulabilir.Kuru ve ısıtmalı durumlarda, kanatçık yüzeyi anodize edilerek güzel bir renk ve parlaklık elde edilirken yüzey korozyonu etkili bir şekilde önlenir.
Alüminyum haddeleme kanatlı boru, alüminyum borunun bir bütün olarak yuvarlanmasıyla yapılır.Temassız termal direnç, yüksek mukavemet, termal şoka ve mekanik şoka karşı direnç, iyi termal performans ve önemli ölçüde genleşmeli ısı transfer yüzeyi gibi avantajlar sunar.Bu tip kanatlı boru kullanan ısı eşanjörleri, dizi veya plaka kanatlı borulardan daha iyi performans gösterir.
ekstrüdetırtıklı kanatlı boruboyut ve malzeme:
| Ekstrüde tırtıklı kanatlı boru boyut ve malzeme | ||
| tüp dış çapı | 10~51 (mm) | 0,4”~2” |
| Tüp Duvar Thk | 1,65~3,0 (mm) | 0,065”~0,118” |
| Tüp Uzunluğu | ≤18.500 (mm) | ≤60,7 ft |
| Fin Thk | 0,3~1,2 (mm) | 0,012”~0,047” |
| Kanat Yüksekliği | 5~16 (mm) | 0,2”~0,63” |
| Fin Pitch | 100~555 (mm) | 3~14 FPI |
| tırtıklı | 12 veya 24 | 12 veya 24 |
| Fin Tipi | ekstrüde | |
| Malzeme Kombinasyonları | ||
| Kanat Malzemesi | Alüminyum (en yaygın kalite: Alu.1100, Alu.1060, Alu. 6063) | |
| Bakır | ||
| Tüp Malzemesi | CS (en yaygın kalite: A179, A192,SA210 GrA1/C,A106 Gr B ) | |
| SS (en yaygın kalite: TP304, 316, 321, 347,A789) | ||
| Bakır (en yaygın kalite: UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| Titanyum (en yaygın kalite: B338Gr2) | ||
| Uygulanan Sıcaklık | 300°C | |
| Servis tipi |
Orta sıcaklık, şiddetli atmosferik aşındırıcı ortam. |
|
Ekstrüde Fin Tüpünün Uygulanması
1. Isı boruları: Bu borular, HVAC (Isıtma, Havalandırma ve İklimlendirme) uygulamalarında havadan havaya ısı eşanjörleri için ısı borusu sistemlerinde kullanılır.
2. Hava nem alma: Ekstrüde tırtıklı kanatlı borular, hava arıtma tesislerinde hava nem alma işlemleri için kullanılır.
3. Enerji geri kazanımı: Hava egzoz sistemlerinde enerji geri kazanımı amacıyla da kullanılırlar.
4. Hava soğutucular: Bu borular, hava soğutmak için kullanılan ısı eşanjörleri olan hava soğutucularda kullanılır.
5. Hava ön ısıtıcıları: Havayı bir yanma sistemine girmeden önce ısıtmak için kullanılan hava ön ısıtıcılarında bulunabilirler.
6. Şarj havası soğutucuları: Ekstrüde tırtıklı kanatlı borular, içten yanmalı motorlarda turboşarjlar tarafından sıkıştırılan havayı soğutan şarj havası soğutucularında kullanılır.
7. Kondansatörler: Bu tüpler, bir maddeyi gaz halinden sıvı hale yoğunlaştırmak için kullanılan ısı eşanjörleri olan kondansatörlerde kullanılır.
8. Buharlaştırıcılar: Bir sıvıyı gaz haline dönüştürmek için kullanılan ısı eşanjörleri olan buharlaştırıcılarda bulunabilirler.
9. Sıvı soğutucular: Endüstriyel proseslerde çeşitli sıvıları soğutan sıvı soğutucularda ekstrüde tırtıklı kanatlı borular kullanılır.
10. Gaz soğutucular: Çeşitli uygulamalarda gazları soğutmak için kullanılan gaz soğutucularda bulunabilirler.
11. Yağ Soğutucuları: Bu borular, motorlarda veya hidrolik sistemlerde yağı soğutmak için kullanılan yağ soğutucularında kullanılır.
12. Radyatörler: İçten yanmalı motorları soğutmak için kullanılan ısı eşanjörleri olan radyatörlerde ekstrüde tırtıklı kanatlı borular da kullanılmaktadır.
13. Soğutma: Soğutma sistemlerinde soğutma amaçlı bulunabilirler.
14. Buhardan havaya ısı eşanjörleri: Bu borular, ısıyı buhardan havaya aktaran buhardan havaya ısı eşanjörlerinde kullanılır.
Ekstrüde tırtıklı kanatlı borular, kullanılan alüminyum miktarının artması (yaklaşık %40) ve üretim sırasındaki ek işçilik nedeniyle diğer kanat tiplerine kıyasla daha pahalı olabilse de, daha düşük olması durumunda bu maliyet dengelenebilir.
